Паспорт ППУ Гефест ver.2.04.pdf
Общие сведения и технические данные
Сравнительная таблица устройств из состава ППУ «Гефест»
|
УК-Д(01)12В исп. КМ-О |
УК-Д(01)24В исп. КМ-О |
УК-Д(01) | УК-Д(01) 220В |
УК-Д(01) 220В исп. КМ-О |
|
|
Контроль внешнего источника питания |
12 В | 24 В | - | 202 В | 220 В |
| Количество групп перекидных контактов | 2 | 2 | 2 | 1 | 2 |
| Напряжение питания от ЛС | 20-28В | 20-28В | 20-28В | 20-28В | 20-28В |
|
Ток потребления от ЛС:
- в дежурном режиме - в режиме «Пуск» |
8мА 30мА |
8мА 30мА |
8мА 30мА |
8мА 30мА |
8мА 30мА |
|
Макcимальные параметры выхода управления:
- напряжение - ток |
=30В 3А |
=30В 3А |
~250В или =30В 3А |
~250В 3А |
~250В 3А |
| Габаритные размеры, мм | 72х72х36 | 72х72х36 | 106х42х37 | 106х42х37 | 72х72х36 |
| Степень защиты оболочки | IP41 | IP41 | IP30 | IP30 | IP41 |

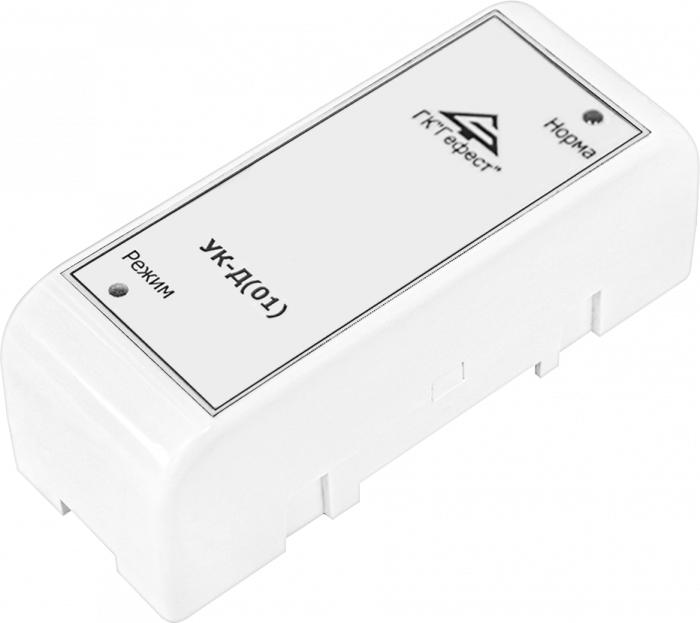

 корпус.png "Устройство коммутации и диагностики УК-Д(01)")
Арт. УТ000018369
882.00 руб.
 12В.png "Устройство коммутации и диагностики УК-Д(01) 12В исп. КМ-О")
Арт. УТ000018370
1610.00 руб.

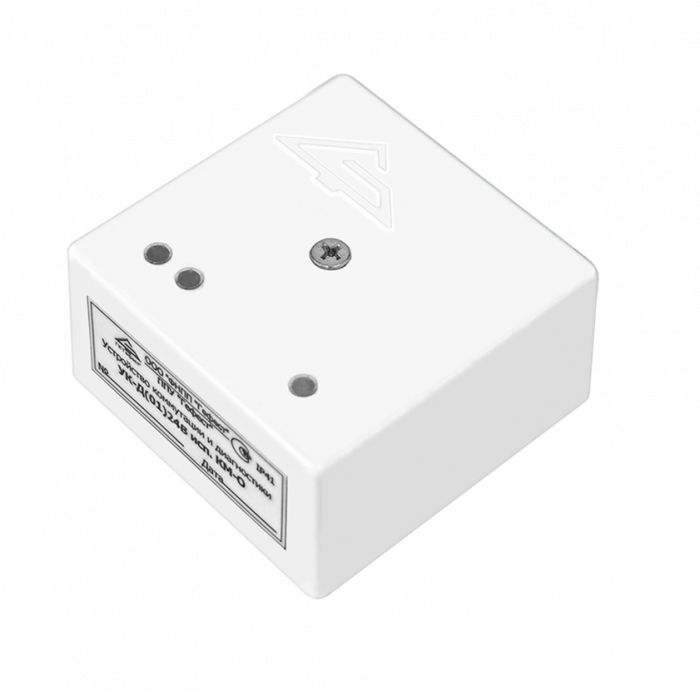

 24В.png "Устройство коммутации и диагностики УК-Д(01) 24В исп. КМ-О")
Арт. УТ000018371
1631.00 руб.

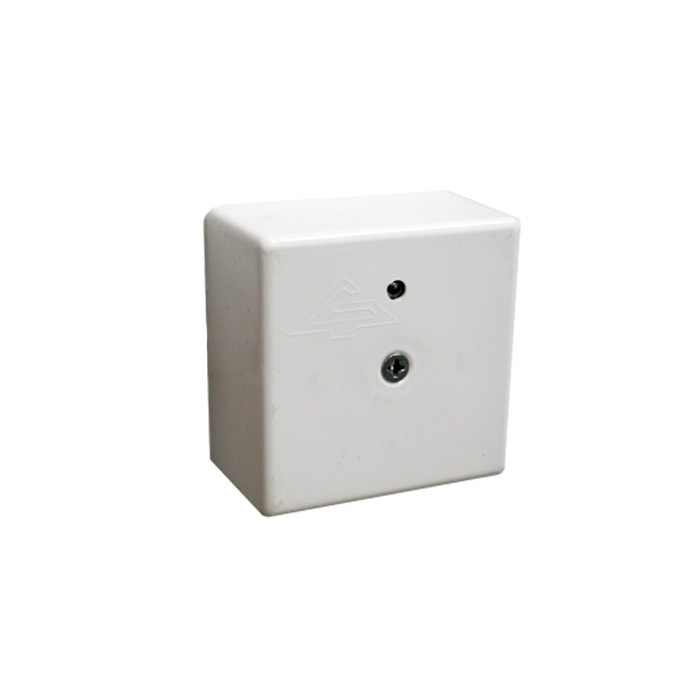

220В исп. КМ-О.png "Устройство коммутации и диагностики УК-Д(01) 220В исп. КМ-О")
Арт. УТ000018372
1631.00 руб.

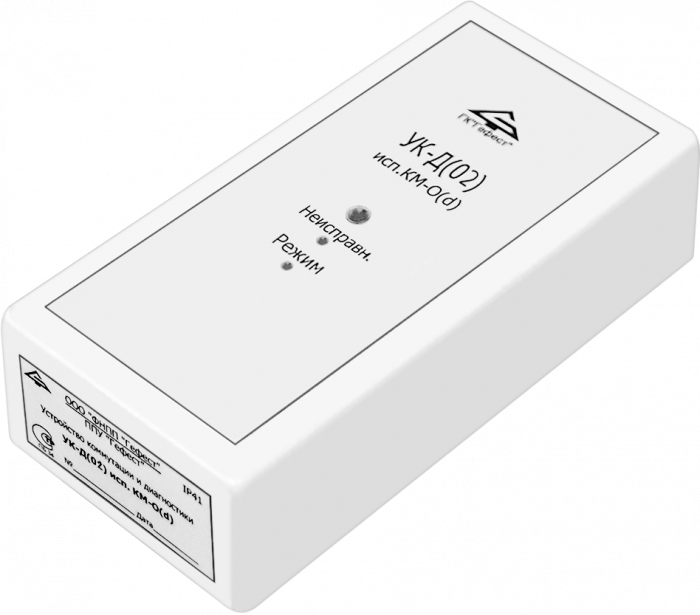

 исполение КМ-О корпус.png "Устройство коммутации и диагностики УК-Д (02) исп. КМ-О (d)")
Арт. УТ000018373
1566.00 руб.
 исп. КМ-О.png "Устройство коммутации и диагностики УК-Д (04) исп. КМ-О")
Арт. УТ000018375
1443.00 руб.

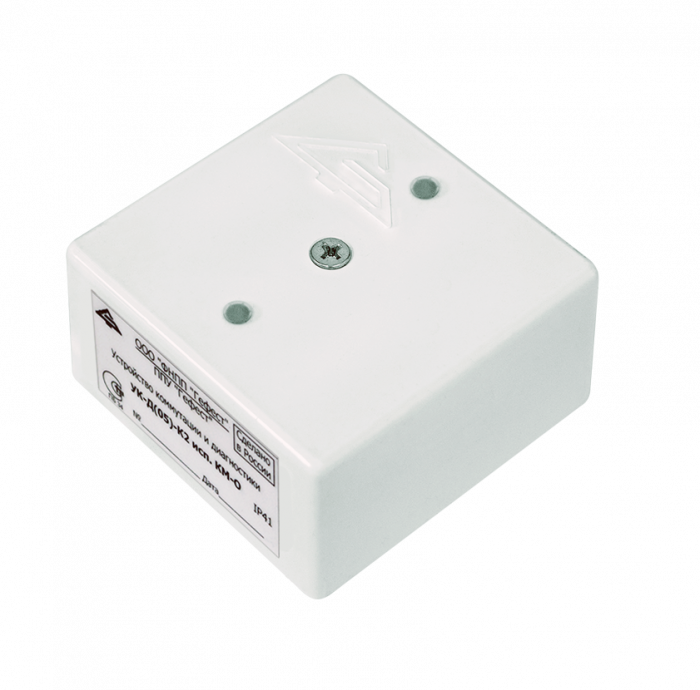

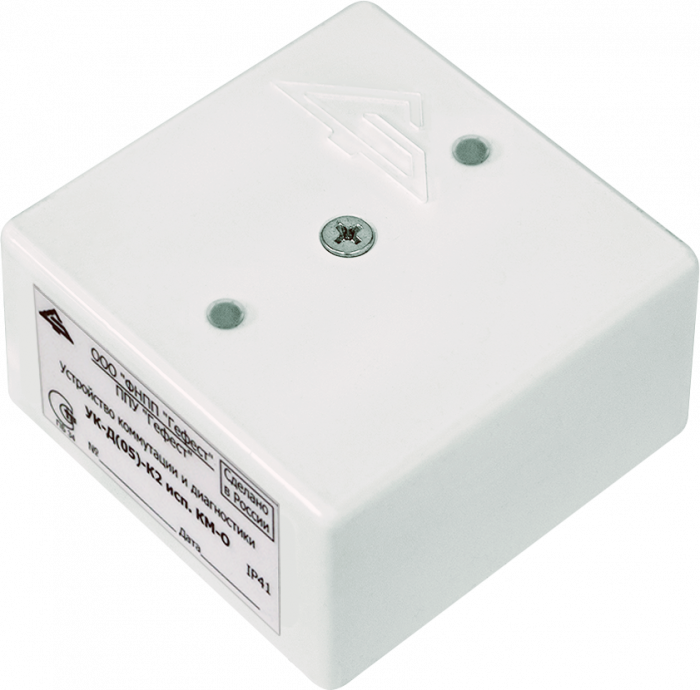

-К2 исполнение КМ-О корпус.png "УК-Д(05)-К2 исп. КМ-О предназначено для управления и контроля световых и звуковых оповещателей")
Арт. УТ000018377
839.00 руб.
Арт. УТ000018376
738.00 руб.

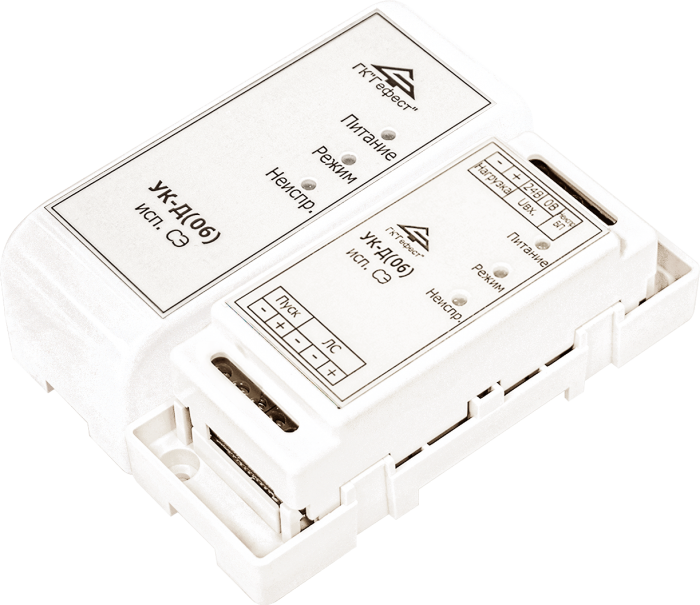

 исполнение СЭ.png "Устройство коммутации и диагностики УК-Д (06)СЭ")
Арт. УТ000018378
1339.00 руб.
