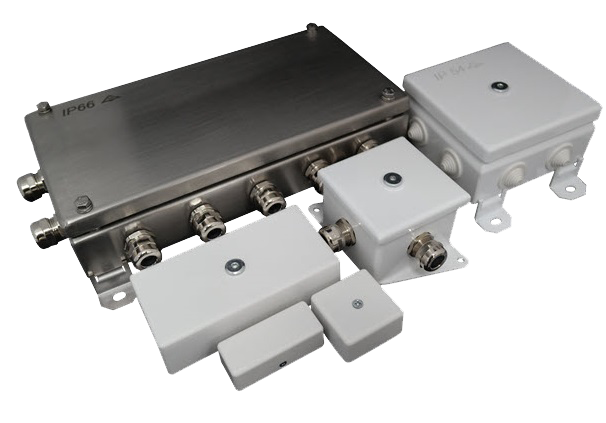

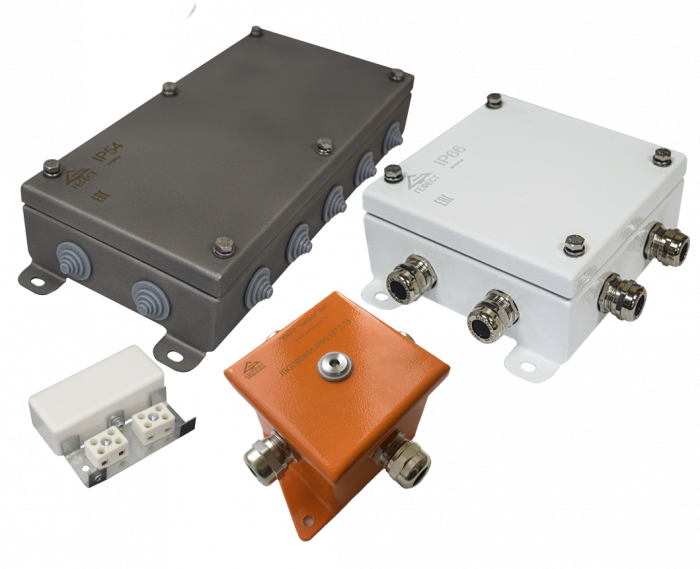

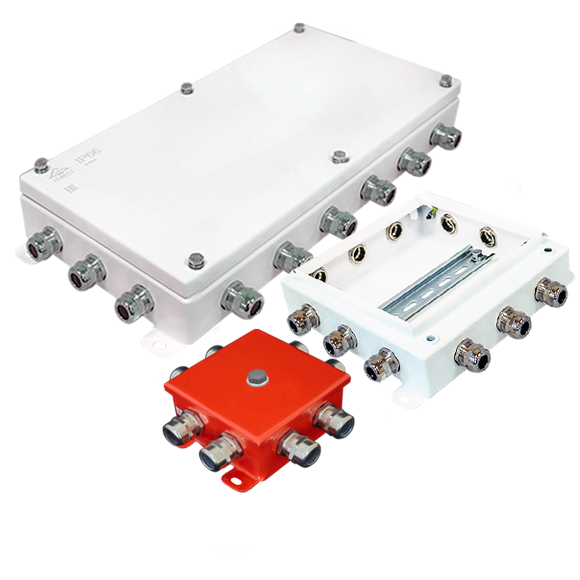

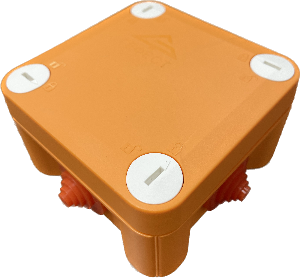

С помощью коробок монтажных огнестойких «Гефест» обеспечивается:
-
огнестойкое соединение проводов различного назначения, в том числе сигнальных и контрольных цепей систем обеспечения пожарной безопасности;
-
надежная защита установленных в коробке соединений от внешних воздействий;
-
сохранение работоспособности соединений проводов при воздействии высоких температур
Преимущества коробкок монтажных огнестойких «Гефест»:
-
соответствуют №123-ФЗ от 22.07.2008;
-
соответствуют ТР ТС 004/2011;
-
более 1000 вариантов исполнения;
-
разные степени защиты - IP41, IP54, IP66;
-
возможность конструировать коробку (кол-во и положение вводов, кол-во и типоразмер клемм, цвет, материал изготовления, установка оборудования) в соответствии с требованиями заказчика;
-
сертифицированы к применению в составе кабельной линии для обеспечения электрической работоспособности в соответствии с ГОСТ Р 53316-2009;
-
сохраняют работоспособность при воздействии стандартного температурного режима по ГОСТ 30247.0-94 в течение 120 минут;
-
многофункциональность;
-
все винты, используемые в клеммных колодках, имеют скругленные концы. Такие винты, зажимая кабель, не повреждают его, что позволяет обеспечить надёжный контакт;
-
имеют гальваническое антикоррозионное покрытие или выполнены из нержавеющей стали.
Области применения:
В качестве монтажных/разветвительных клеммных коробок для проводов различного назначения (силовых и слаботочных);
Для монтажа кабельных линий с огнестойким кабелем.
Типы кабельных вводов, используемых в КМ-О IP66 для подсоединения кабеля, проложенного в металлорукаве, гофрированной нержавеющей трубе или водогазопроводной трубе.
|
Диаметр кабеля, мм |
IP66 | |||||||||
| Кабельный ввод | Кабельный ввод для кабеля в металлорукаве | Кабельный ввод для кабеля в трубе | ||||||||
| 3-6,5 | К3-6,5 | Т15 | ||||||||
| 4-8 | К4-8 | МР 4-8 (10) | ||||||||
| 6-12 | К6-12 | МР 6-12 (15) | ||||||||
| 10-14 | К10-14 | МР 8-16 (20) | ||||||||
| 8-16 | К8-16 |
Т20 Т25 |
||||||||
| 13-18 | К13-18 | МР 13-18 (20) | ||||||||
Типы и изготовители кабельных вводов могут меняться по усмотрению изготовителя при сохранении основных характеристик.
Характеристики колодок клеммных керамических
| Тип клемм | |||
| 2х3,0 | 2х6,0 | 2х10,0 | |
| номинальная соединительная способность клемм, мм2 | 3,0 | 6,0 | 10,0 |
| Размер LxBxH, мм | 19х13х12 | 21х18х15 |
23х21х16 |
Размер и вес транспортной упаковки. Количество изделий в упаковке.
| Серия коробок | Обозначение модификации | Размер,мм | Вес до, кг | Кол-во в упаковке, шт | Вес упаковки, кг | Размер транспортной упаковки, мм |
| IP 41 | КМ-О IP 41-s | 72х30х22 | 0,1 | 150 | 30 | 330х330х165 |
| КМ-О IP 41-m | 50х50х23 | 0,1 | 150 | 25,2 | 330х330х165 | |
| КМ-О IP 41 | 72х72х36 | 0,2 | 80 | 16 | 330х330х165 | |
| КМ-О IP 41-d | 142х72х36 | 0,3 | 40 | 12 | 330х330х165 | |
| IP 54 и IP 54 из нержавеющей стали | КМ-О IP54-1212 (нерж) | 123х123х62 | 1,2 | 8 | 9,6 | 330х330х165 |
| КМ-О IP54-1224 (нерж) | 123х240х62 | 1,8 | 4 | 7,2 | 330х330х165 | |
| КМ-О IP54-1515 (нерж) | 150х150х62 | 1,6 | 8 | 12,8 | 360х360х160 | |
| КМ-О IP54-1530 (нерж) | 150х300х62 | 2,7 | 4 | 10,8 | 360х360х160 | |
| КМ-О IP54-2020 (нерж) | 200х200х62 | 2,6 | 4 | 10,4 | 460х235х160 | |
| КМ-О IP54-2040 (нерж) | 200х400х62 | 4,6 | 2 | 9,2 | 460х235х160 | |
| IP 66 и IP 66 из нержавеющей стали | КМ-О IP66-1212 (нерж) | 123х123х62 | 1,6 | 8 | 9,2 | 360х360х160 |
| КМ-О IP66-1224 (нерж) | 123х240х62 | 2,3 | 4 | 9,2 | 360х360х160 | |
| КМ-О IP66-1515 (нерж) | 150х150х62 | 1,8 | 8 | 14,4 | 420х420х160 | |
| КМ-О IP66-1530 (нерж) | 150х300х62 | 3,1 | 4 | 12,4 | 420х420х160 | |
| КМ-О IP66-2020 (нерж) | 200х200х62 | 3,1 | 4 | 12,4 | 520х265х160 | |
| КМ-О IP66-2040 (нерж) | 200х400х62 | 5,2 | 2 | 10,4 | 520х265х160 | |
| IP 66 усиленные | КМ-О IP66 | 80х80х62 | 1,4 | 12 | 16,8 | 330х330х165 |
| КМ-О IP66-100х100 | 100х100х62 | 1,5 | 8 | 12 | 330х330х165 | |
| КМ-О IP66-d | 120х80х62 | 2,5 | 9 | 22,5 | 330х330х165 | |
| КМ-О IP66-120х120 | 120х120х62 | 2,6 | 6 | 15,6 | 330х330х165 |
Нормативные требования
Для выполнения требований Федерального закона от 22 июля 2008 г. № 123-ФЗ и Свода правил СП6.13130.2013 п.4.8 в местах ответвления линии необходимо использовать коробки монтажные огнестойкие (КМ-О) для сохранения работоспособности кабельных линий систем противопожарной защиты в условиях пожара в течение времени, необходимого для выполнения их функций и полной эвакуации людей в безопасную зону.
Коробки монтажные огнестойкие «Гефест» сертифицированы в составе большинства огнестойких кабельных линий, представленных на российском рынке («Гефест», «Спецкаблайн-Гефест», «АвангардЛайн», «2М Каблайн», «КЛ-ГПБ»).
Все коробки монтажные огнестойкие «Гефест» проходят сертификационные испытания в составе кабельных линий на предмет соответствия требованиям ГОСТ Р 53316–2009 и ТР ТС 004/2011. Это подтверждается наличием всех необходимых документов на данную продукцию.
