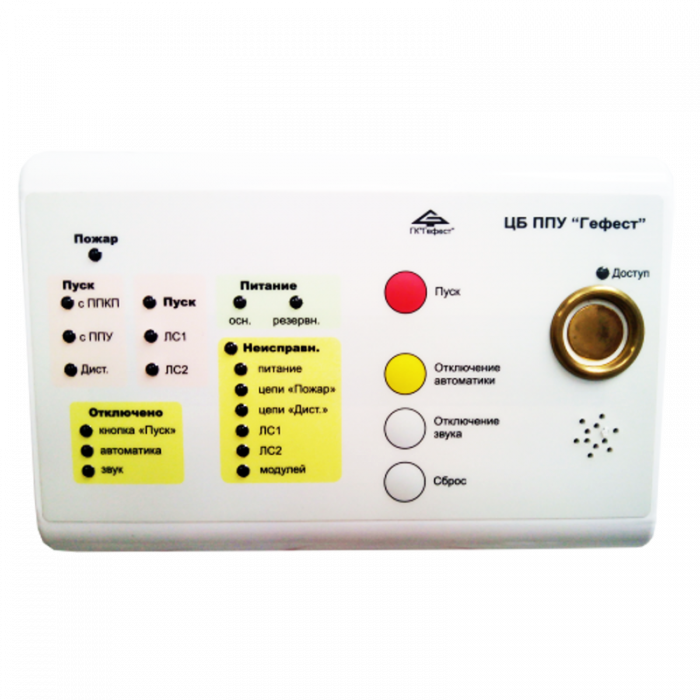

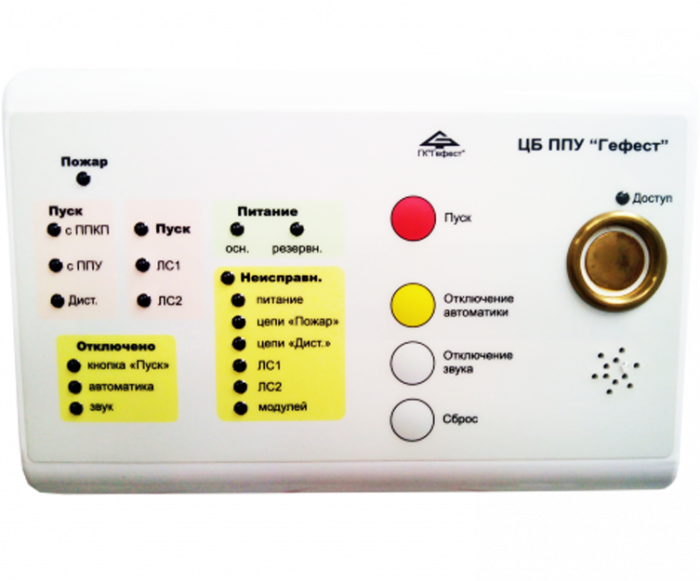

Руководство. Центральный блок ЦБ ver.1.02.pdf ГОЛОВНОЕ УСТРОЙСТВО ППУ «ГЕФЕСТ» - Центральный Блок (ЦБ)
ЦБ ППУ «Гефест» предназначен для работы в качестве самостоятельного ППУ и позволяет включать в одну линию связи объекты управления, которые находятся постоянно во включенном состоянии, например, световые оповещатели «Выход», и объекты управления, включаемые по сигналу «Пуск», (звуковые оповещатели, световые оповещатели «Пожар» и т.п.) с номинальным напряжением питания 24 В.
Совместно с периферийными устройствами ЦБ обеспечивает контроль и управление:
• системами оповещения и управления эвакуацией 1 и 2 типов;
• установками дымо- и газоудаления;
• инженерным и технологическим оборудованием;
• аварийным освещением.
Особенности:
• одно направление управления (2 линии связи для управления исполнительными устройствами);
• возможность задания задержки пуска независимо для каждой линии связи;
• запуск устройств по сигналам от ППКП, устройств дистанционного пуска, с кнопки лицевой панели ЦБ;
• непрерывный контроль всех линий связи на обрыв и короткое замыкание;
• защита от несанкционированного доступа к органам управления с помощью ключей TouchMemory (до 5 штук);
• встроенная световая индикация и звуковая сигнализация о режимах работы, принятых извещениях и передаваемых сигналах (по ГОСТ Р 53325-2012);
• наличие трех выходов «Пуск», «Неисправность» и «Автоматика отключена» для передачи информации о состоянии ЦБ на внешние устройства.

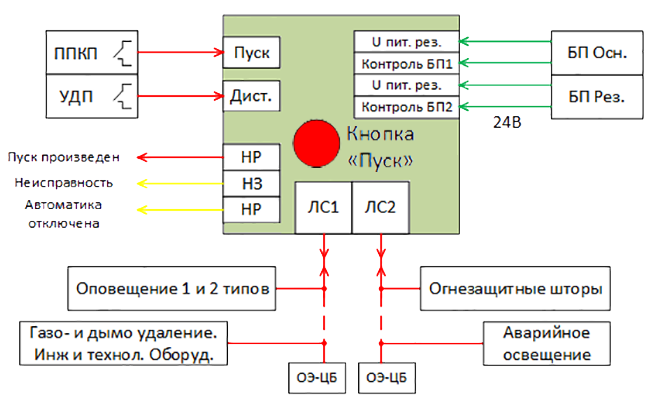

Схема подключения устройств к ЦБ ППУ «Гефест»
Технические характеристики
| Техническая характеристика | Значение |
|
Электропитание: -напряжение питания
ток потребления (без учета потребителей в ЛС), не более:
-в дежурном режиме
-в режиме «Пуск» |
от 16 до 27,6 В
50 мА
100 мА |
| Допустимый ток нагрузки каждой ЛС (в любой полярности) |
2,4 А |
| Варианты задержки пуска исполнительных устройств в каждой ЛС |
0, 10, 20, 30, 40 с |
|
Допустимая нагрузка на выходы «Пуск», «Неиспр.» и «Авт. откл.»: напряжение, не более ток, не более |
60 В 0,1 А |
|
Защита органов управления от несанкционированного доступа
тип ключа количество ключей |
TouchMemory DS 1990А 5 шт. |
| Габаритные размеры, не более | 160х115х40 мм |
| Степень защиты оболочки (по ГОСТ 14254-69): | IP30 |
