Коробка монтажная распределительная нержавеющая IP66(Р) с резиновыми кабельными вводами

   Модели для REVIT

Описание

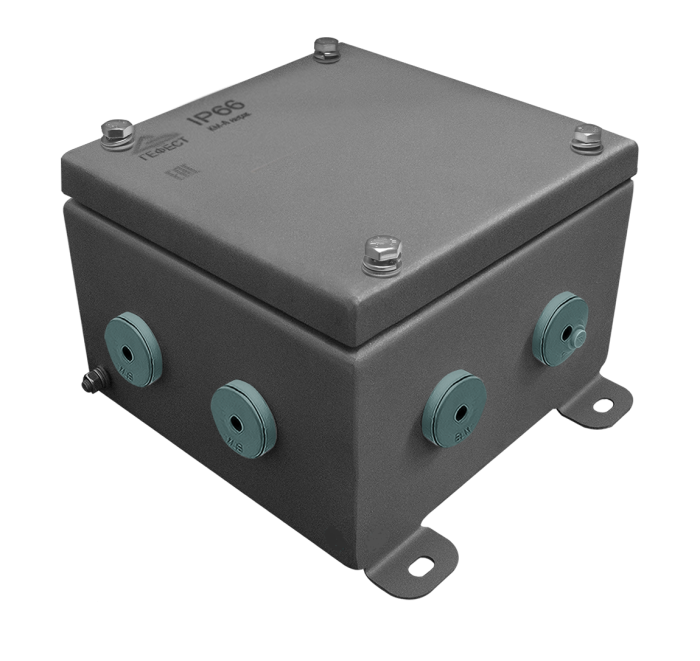

Коробка монтажная распределительная нержавеющая КМ - А-1515 IP66(Р) предназначена для установки коммутационных аппаратов.

Назначение

Применяется для монтажа на открытом воздухе и внутри помещений, в жилых, общественных и производственных зданиях.

Корпус коробок распределительной изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм.

Конструкция

Корпус коробки монтажной распределительной нержавеющей КМ-А-1515 IP66(Р) увеличен по высоте, имеет квадратную форму. Крышка герметично прилегает к корпусу за счёт винтов и силиконовой уплотнительной прокладки. Коробка оснащена DIN-рейкой на которой размещают коммутационные аппараты. На крышке и корпусе коробки распределительной располагаются заземляющие зажимы «РЕ». В боковых стенках установлены кабельные вводы из резины, обеспечивающие степень защиты не ниже IP66.

Особенность

Коробка монтажная изготовлена из листовой нержавеющей стали марки AISI 304 которая обладает химической и коррозионной стойкостью, высокой прочностью. Все наружные элементы крепления выполнены из нержавеющей стали. Кабельные вводы из резины позволяю быстро и надежно завести кабель внутрь коробки.

Сертификация

Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Характеристики

Степень защиты: IP66.
Климатическое исполнение по ГОСТ 15150: УХЛ 2,5.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100ºС..
Диаметр наружной оболочки присоединяемого кабеля для: М12(4-7), М16(5-9), М20(8-13), М25(11-17), М32(15-20)
Количество кабельных вводов: 8
Длина участка на Din-рейке, для размещения коммутационного аппарата: 95 мм
Гарантийный срок эксплуатации коробки: 24 месяца со дня ввода в эксплуатацию.


Размер и вес транспортной упаковки. Количество изделий в упаковке.

Обозначение модификации	Размер*, мм	Вес до, кг	Количество в упаковке, шт	Вес упаковки, кг	Размер упаковки, мм
КМ-А-1515 IP66(Р) нерж.	150x150x108	1,3	4	5,2	360 x 360 x 160
