Коробки монтажные огнестойкие «Север» IP66

Коробки монтажные огнестойкие исполнение «Север» IP66

Коробки монтажные огнестойкие исполнение «Север» КМ-О IP66 предназначены для соединения и разветвления огнестойких кабельных линий в районах с особо холодным климатом с температурой окружающей среды до -60 °С. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.

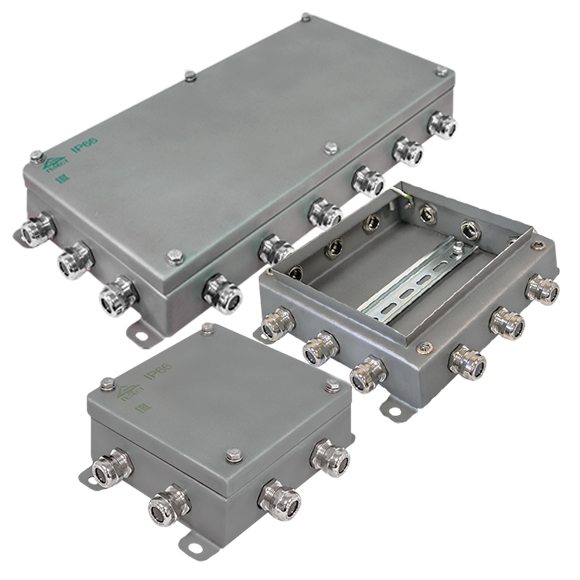

Конструкция

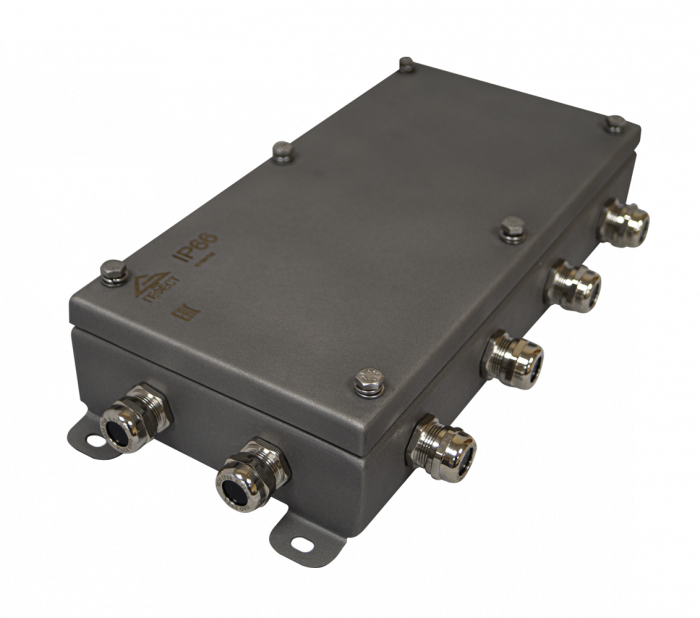

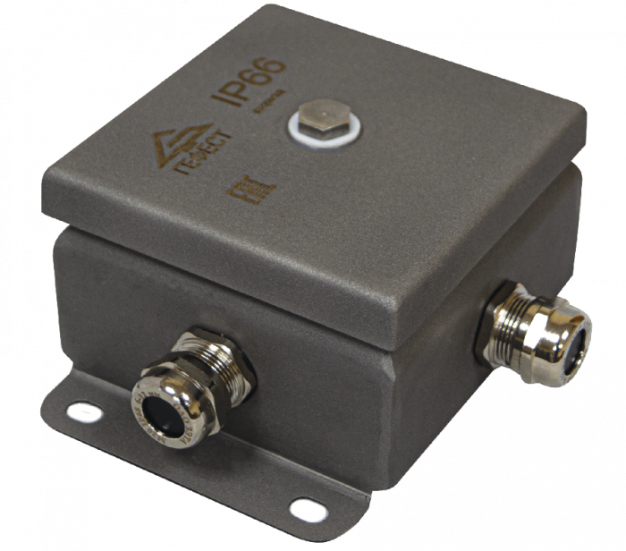

Корпус коробок монтажных огнестойких исполнение «Север» имеет прямоугольную или квадратную форму, изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства. . Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. Внутри корпуса располагаются керамические клеммные колодки. На крышке и корпусе располагаются заземляющие зажимы «РЕ».

В боковых стенках установлены кабельные вводы из нержавеющей стали, обеспечивающие степень защиты не ниже IP66.

Особенность

Коробки монтажные огнестойкие исполнение «Север» изготовлены из нержавеющей стали марки AISI 304 либо AISI 316, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства. Концы винтов на клеммной колодке имеют округлую форму, что позволяет зафиксировать провода без повреждений.

Клеммные колодки из керамики обеспечивают надёжное соединение в условиях пожара. Все наружные элементы крепления выполнена из нержавеющей стали. Уплотнительная прокладка выполнена из морозостойкого силикона, рассчитанного на температуру окружающей среды до -60 °С.

Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТУ 3449-005-70631050-2009.

Характеристики

Степень защиты: IP66.
Огнестойкость в составе кабельной линии: 60 минут.
Климатическое исполнение по ГОСТ 15150: ЭХЛ 1, ЭХЛ 5, ОМ 1, ОМ 5.
Диапазон температур окружающей среды при эксплуатации: от -60 до +130 °С.
Диапазон внешних диаметров присоединяемого кабеля М16(4-8), М20(6-12), М25(13-18) мм.
Номинальная соединительная способность клемм: 3.0, 6.0, 10.0 мм².
Номинальное напряжение клемм: 450 В.

Модификации

* без учета элементов крепления и кабельных вводов
** при условии применения клемм номинальной соединительной способностью до 10 мм²

Обозначение коробок монтажных огнестойких "Север" КМ-О IP66 при заказе

КМ-О(10к*6,0)-IP66-х-A(кв)B(кв)C(кв)D(кв)E(кв)F(кв)G(кв)H(кв)I(кв)J(кв)K(кв)L(кв)M(кв)N(кв) O(кв)P(кв)Q(кв)R(кв)S(кв)T(кв), где:

КМ-О – тип коробки;

10к - число контактов в клеммной колодке;

6,0 – максимальное допустимое сечение присоединяемых к клеммам проводов. В случае установки клеммной колодки, предназначенной для присоединения проводов с сечением до 3,0 мм², данное условное обозначение не указывается;

IP66- степень защиты оболочки;

х - размер корпуса коробки: «0808»; «1010»; «0812»; «1212»; «1224»; «1515»; «1530»; «2020»; «2040»

нерж – материал корпуса – нержавеющая сталь AISI 304;

(-60 °С) - эксплуатация при температуре окружающей среды до -60°С.

A(кв)B(кв)C(кв)D(кв)E(кв)F(кв)G(кв)H(кв)I(кв)J(кв)K(кв)L(кв)M(кв)N(кв)O(кв)P(кв)R(кв)S(кв) T(кв) – расположение, наличие и тип кабельного ввода.

Например, в коробке «1212» установлены кабельные вводы: A(К6-12)B(К6-12)C(МР6-12)D(МР6-12)E(V/S20)F(V/S20)G(Т20)H(Т5). Если кабельный ввод отсутствует, то в обозначении «ABCDEFGHIJKLMNOPRST» пропущена соответствующая буква. Допускается в обозначении одинаковые кабельные вводы объединять под соответствующими буквами, например (ABCDE) К6-12.

Типы кабельных вводов, используемых в КМ-О IP66 для подсоединения кабеля, проложенного в металлорукаве, гофрированной нержавеющей трубе или водогазопроводной трубе.

Диаметр кабеля, мм		IP66
		Кабельный ввод			Кабельный ввод для кабеля в металлорукаве			Кабельный ввод для кабеля в трубе
3-6,5		К3-6,5						Т15
4-8		К4-8			МР 4-8 (10)
6-12		К6-12			МР 6-12 (15)
10-14		К10-14			МР 8-16 (20)
8-16		К8-16						Т20 Т25
13-18		К13-18			МР 13-18 (20)

Типы и изготовители кабельных вводов могут меняться по усмотрению изготовителя при сохранении основных характеристик. По желанию заказчика в коробки IP66 возможно установить нестандартные кабельные вводы.

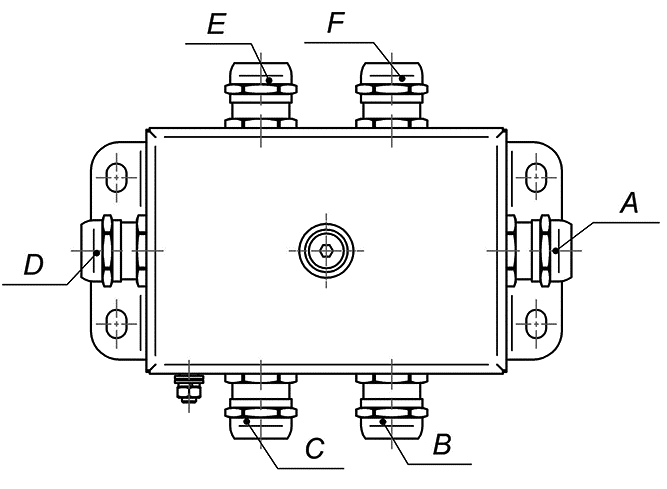

Обозначения наименования и положения кабельных вводов для КМ-О IP66

IP66-0808 и 1010	IP66-0812	IP66-1212 и 1515	IP66-1224	IP66-1530	IP66-2020	IP66-2040

Дополнительная информация

Размер ключа, используемого для крепления крышки коробок к корпусу (момент затяжки: от 1.5 до 2 Нм):
  • S14 (размер коробок без учета элементов крепления и кабельных вводов: от 80х80х62 до 120х240х62 мм);
  • S10 (размер коробок без учета элементов крепления и кабельных вводов: от 150х150х62 до 200х400х62 мм).
Размер ключа для крепления зажимов РЕ: S8.
Размер отверстий для крепления коробок: 7 мм.
Гарантийный срок эксплуатации коробки: 24 месяца со дня ввода в эксплуатацию.
Паспорт и руководство по эксплуатации прилагаются на партию.

Таблица. Коробки монтажные огнестойкие КМ-О IP66 исполнение «Север»

Размер и вес транспортной упаковки. Количество изделий в упаковке.

Обозначение модификации	Размер*, мм	Вес до, кг	Количество в упаковке, шт	Вес упаковки, кг	Размер упаковки, мм

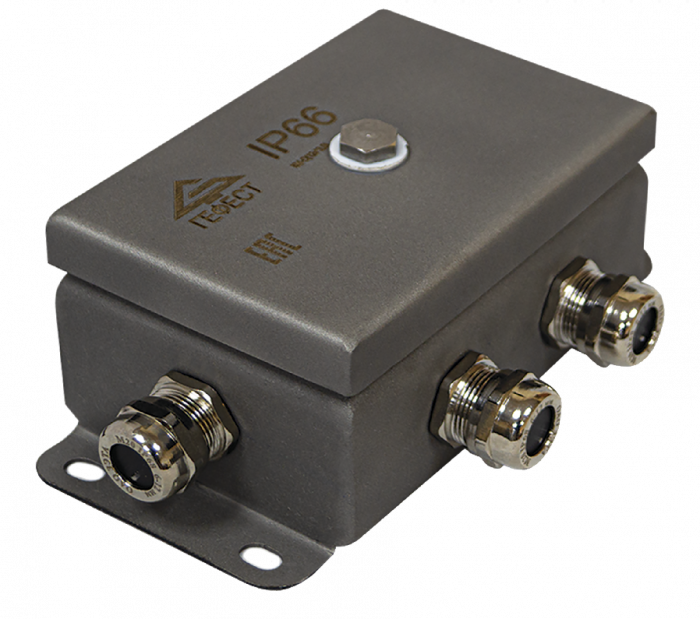

КМ-О IP66-0808 нерж. (-60 °С)	86х86х62	0,7	18	14	420 х 420 х 160
КМ-О IP66-1010  нерж. (-60 °С)	103х103х62	0,9	8	6,7	360 х 360 х 160
КМ-О IP66-0812 нерж. (-60 °С)	86х126х62	1	12	11,3	420 х 420 х 160

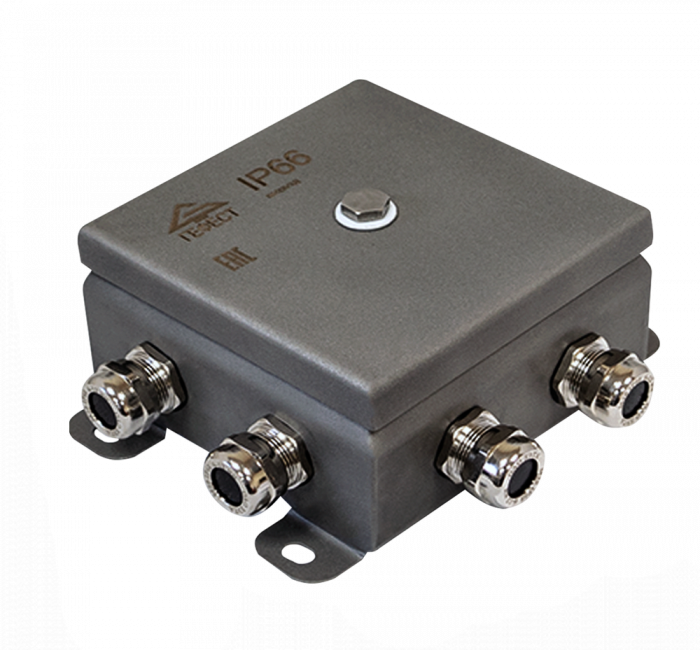

КМ-О IP66-1212 нерж. (-60 °С)	123х123х62	1,3	8	10	360 х 360 х 160

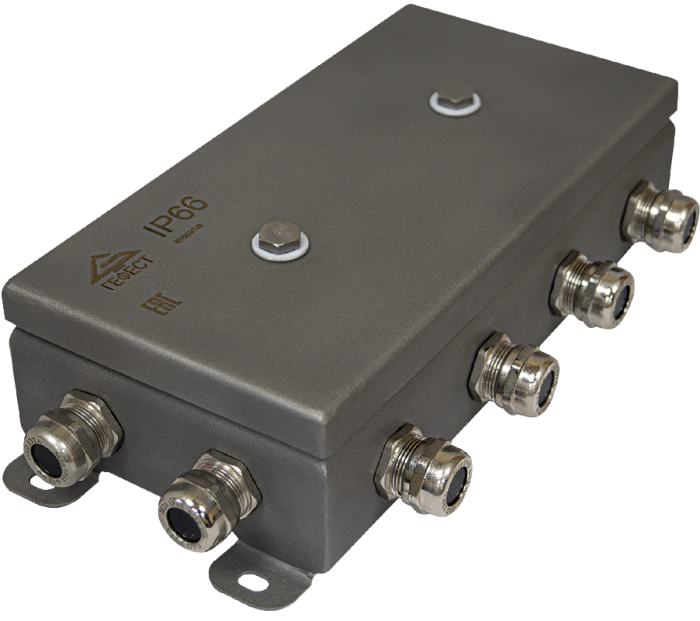

КМ-О IP66-1224 нерж. (-60 °С)	123х240х62	1,8	4	7	330 х 330 х 160

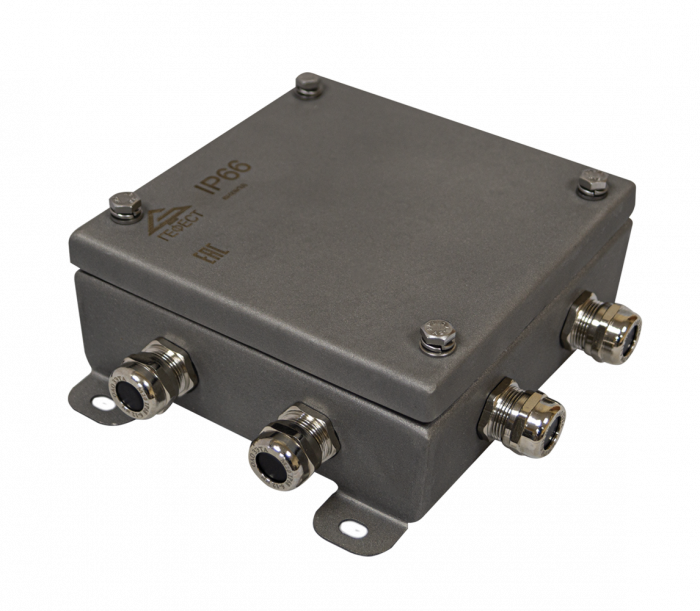

КМ-О IP66-1515 нерж. (-60 °С)	150х150х62	1,8	8	14	420 х 420 х 160
КМ-О IP66-1530 нерж. (-60 °С)	150х300х62	3,4	4	13,5	420 х 420 х 160

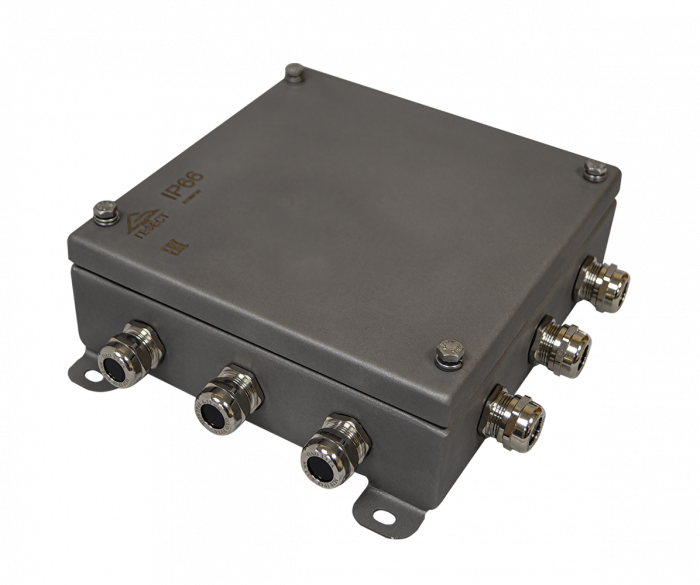

КМ-О IP66-2020 нерж. (-60 °С)	200х200х62	3	2	6	330 х 330 х 160

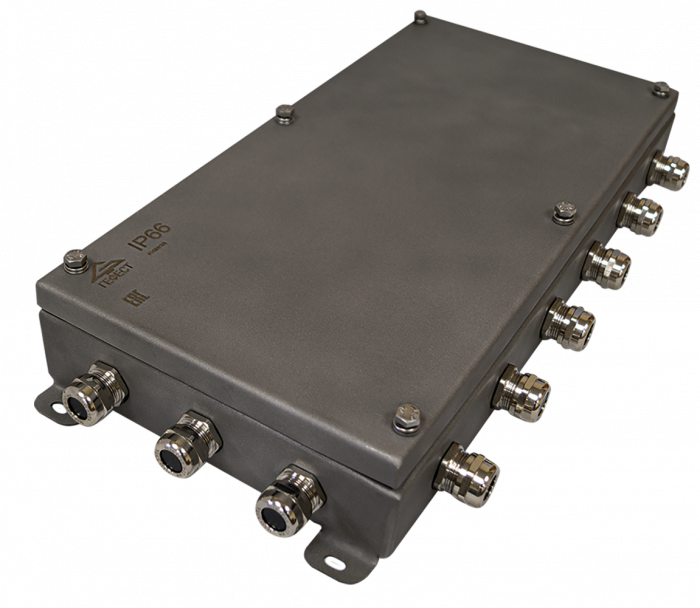

КМ-О IP66-2040 нерж. (-60 °С)	200х400х62	5,3	2	10,5	460 х 260 х 160

Характеристики колодок клеммных керамических
