Извещатели пожарные

Общие сведения и технические данные

Адресные устройства - извещатели пожарные серии «Гефест» (в том числе сателлитные).

Особенности АУ

• подключение до 250* АУ к КЛ-И по СЛИ;
• 2 встроенных изолятора короткого замыкания СЛИ в каждом АУ;
• необходимость установки рабочего адреса (1 – 250) при помощи ПО «Тест КЛ-И» (через КЛ-И или КЛ-И-2) или программатора адреса (ПА-И).

* - при использовании ИПП-СИ только 150 АУ в СЛИ.

Обозначение типов ИП серии «Гефест»

Извещатель	Сателлитный	Тепловой	Пламени	Дымовой	Ручной
ИПТ-И-л (ИП 101-006/2-PR)		•
ИПТ-СИ-л (ИПС 101-006-PR)	•	•
ИПТ-СИ-кс (ИПС 101-007/2-PR)
ИПТ-СИ-ку (ИПС 101-007-PR)
ИПП-СИ-* IP41» и «(ИПС 330-003-**)	•		•
ИПД-И (ИП 212-004)				•
ИПР-И (ИП 513-004-A)					•

* - расстояние устойчивого срабатывания ИПП
** - класс ИПП

ОБОЗНАЧЕНИЕ ТИПА, СВОЙСТВ И ИСПОЛНЕНИЯ КОРПУСА ИПТ (извещатель пожарный тепловой)

ИПТ- СИ-л Гефест, где:

ИПТ – извещатель пожарный тепловой;

ИПС – извещатель пожарный сателлитный);

СИ – адресный ионисторный (протокол обмена) сателлитный с контролем вскрытия СО-КПП;

И – адресный ионисторный (протокол обмена);

л – обозначение исполнения корпуса ("л", "кс", "ку" );

101 – тепловой с использованием зависимости электрического сопротивления элементов от температуры;

006 (006/2) – порядковые номера разработок.

PR – класс извещателя по температуре срабатывания.

P – температура может быть установлена на объекте.

R – максимально-дифференциальный.

Адресные устройства, подключаемые к КЛ-240СА

		ИПТ			ИПТ			МС-СА	МКП-СА
		-А	-СА	-СкА	-А	-СА	-СкА	МС-СА	МКП-СА
Обнаружение пожара		•			•
Управление С-ПП	Принудительный пуск		•	•		•	•		•
Управление С-ПП	Контроль пуска			•			•
Выход								•

Сателлитные ИП Все сателлитные извещатели дополнительно (к традиционным извещателям) имеют в своем составе устройство управления спринклерным оросителем (СО-КПП) аналогичное МКС-И.

Сателлитные ИП обеспечивают автоматический контроль исправности линии связи с СО-КПП (на обрыв и КЗ) и контроль вскрытия (запуска) СО-КПП. Сателлитные ИП содержат блок ионисторов (суперконденсаторов), запасенная энергия которых используется для принудительного электропуска (нагрева) СО-КПП по команде с БКУ-И.

Корпуса ИПТ-СИ (Извещатели пожарные сателлитные тепловые точечные адресно-аналоговые)

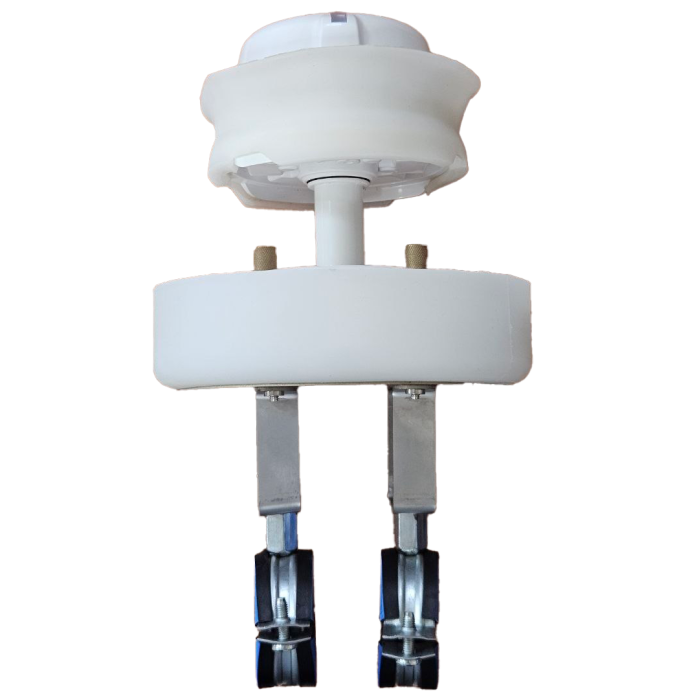

Корпус типа «л»		Предназначен для установки на потолок или специальные кронштейны (на трубопровод или на тросы).

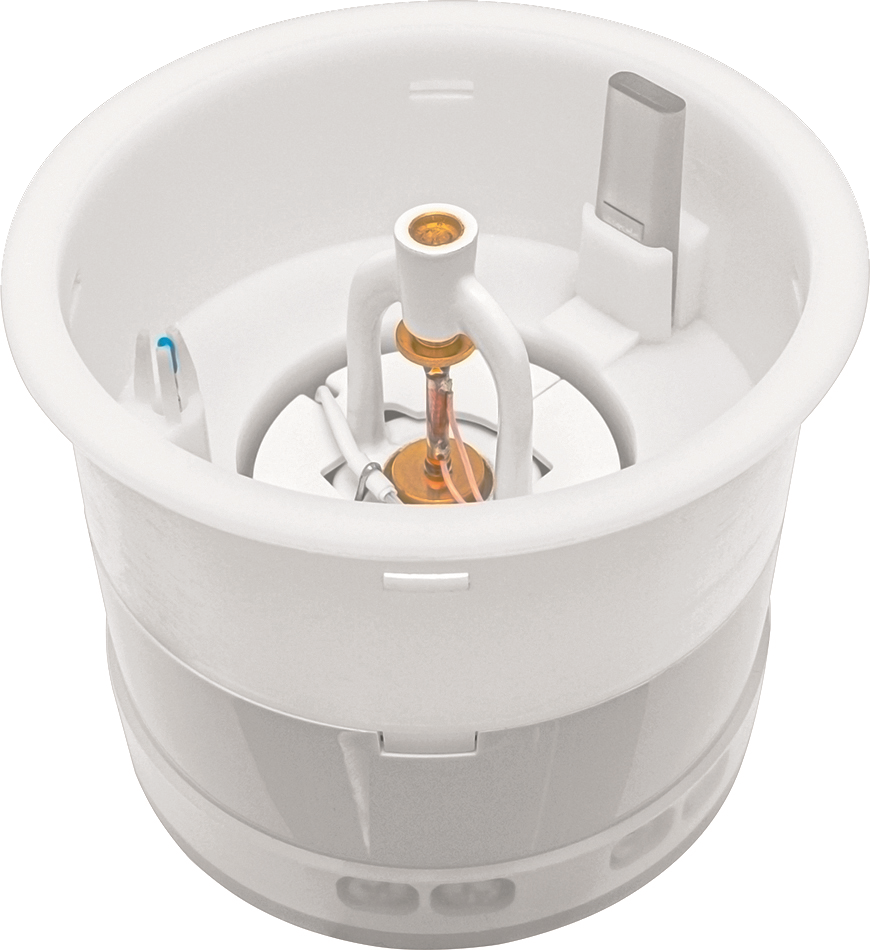

Корпус типа «ку» *		Предназначен для совместной установки с СО-КПП в подвесной потолок. Одновременно является цоколем СО-КПП.
Корпус типа «кс» в сборе	Корпус типа «кс» без крышки *	Предназначен для скрытой установки СО-КПП в подвесной потолок. Одновременно является цоколем СО-КПП. По заказу крышка может быть изготовлена в необходимом цвете

Использование сателлитных извещателей совместно с СОУ позволяет:

• значительно повысить быстродействие системы пожаротушения;
• начать тушение на ранней стадии развития пожара, когда ущерб от него незначителен;
• минимизировать ущерб от необоснованного пролива воды, за счет снижения количества задействованных для тушения оросителей.

Сателлитные извещатели (тепловой максимально-дифференциальный ИП 101-001 "Гефест" исп.СА, пламени ИП 330-001 "Гефест" исп.СА, ИП 330/101-002 "Гефест" исп.СА (сертификат)) рассчитаны на совместную работу с ПКТС "Олимп". С его помощью контролируются линии связи между оросителями, целостность нагревательных элементов СОУ, исправность сателлитных извещателей, сигнал о неисправности отображается на приемно-контрольном приборе у дежурного персонала.

Сателлитный тепловой максимально-дифференциальный извещатель срабатывает при повышении температуры со скоростью более 5° С/мин или при достижении установленной температуры срабатывания.

Сателлитный извещатель пламени срабатывает на пульсации ИК излучения пламени, зона обзора извещателя пламени совпадает или незначительно превышает зону орошения спринклера.

С целью повышения надежности системы и ее устойчивости к ложным срабатываниям рекомендуется в качестве дополнительного разрешающего сигнала на запуск использовать сигнал от автоматической пожарной сигнализации.

Извещатели при монтаже устанавливаются на поверхность перекрытия (покрытия) на расстоянии от 50 до 300мм от СОУ.

Извещатели имеют светодиодные индикаторы, позволяющие визуально контролировать режимы работы.
