Коробки монтажные из нержавеющей стали КМ IP55 предназначены для соединения и разветвления электропроводки различного назначения. Применяются для монтажа внутри помещений и на открытом воздухе под навесом. Корпус изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм.
Корпус коробок монтажных из нержавеющей стали имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. Коробки оснащаются DINрейкой для крепления клемм. На крышке и корпусе располагаются заземляющие зажимы «РЕ».
Клеммные колодки в комплект поставки не входят.
Внимание! DIN-рейка не установлена на коробках типоразмеров: 0808, 0812, 1010.
Коробки оснащаются DINрейкой для крепления клемм. На крышке и корпусе располагаются заземляющие зажимы «РЕ».
| Профиль DIN-рейки |
Пример установки клеммных колодок на DIN-рейку |
Пример навесной установки клеммных колодок |
|---|---|---|
|
|
|
В боковых стенках установлены ступенчатые силиконовые втулки мембранного типа, обеспечивающие степень защиты не ниже IP55.
Коробки монтажные изготовлены из листовой нержавеющей стали марки AISI 304, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства. Все наружные элементы крепления выполнены из нержавеющей стали.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Основные технические характеристики
КФСТ.301262.134 ТУ.
Степень защиты: IP55.
Климатическое исполнение по ГОСТ 15150: УХЛ 2, УХЛ 5, УТ 2, УТ 5.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100°С.
Диаметр присоединяемого кабеля: 4-18 мм.
Варианты исполнения коробок IP55 нерж
| Корпус | Обозначение | Габаритные размеры, мм* |
Кол-во вводов |
|
КМ IP55-0808 нерж | 86х86х62 | 4 |
|
КМIP55-0812 нерж | 86х126х62 | 4 |
|

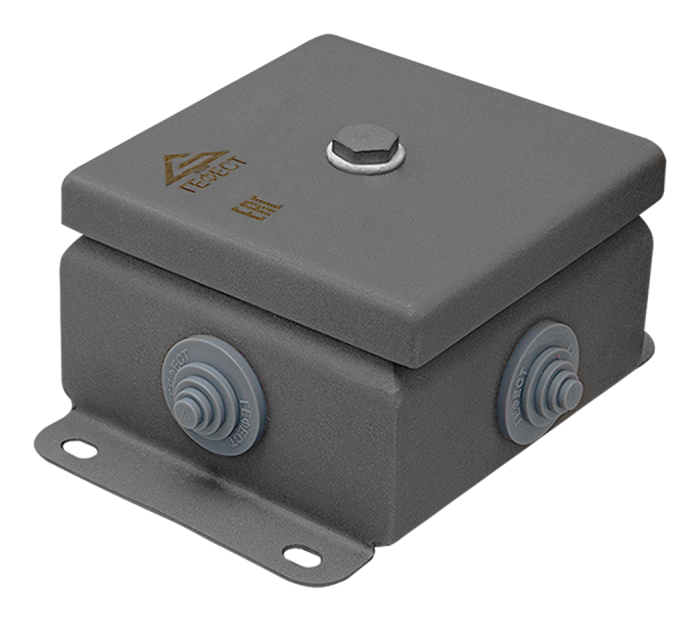

КМ IP55 -1010 нерж | 103х103х62 | 6 |
|

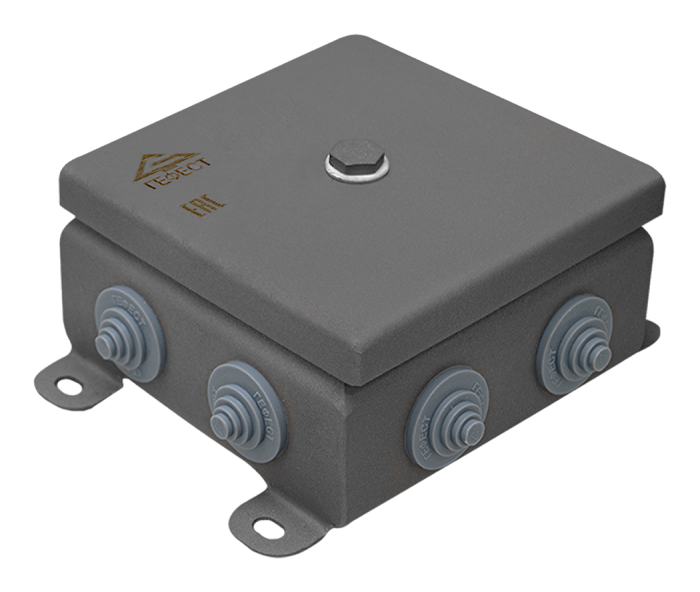

КМ IP55-1212 нерж | 123х123х62 | 8 |
|

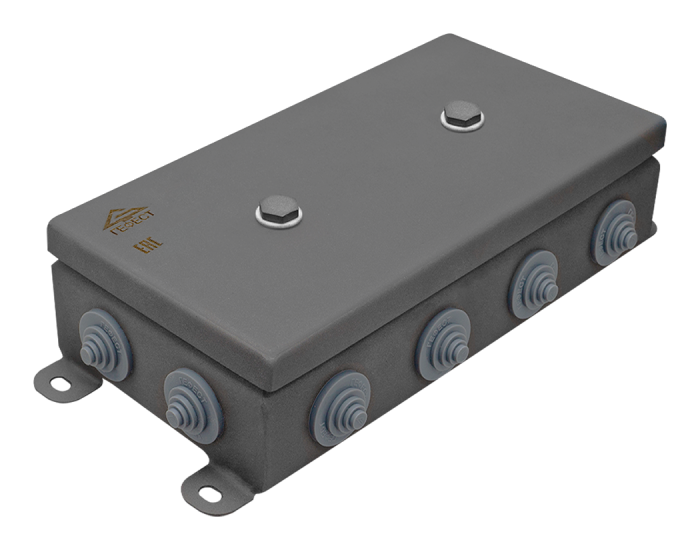

КМ IP55 -1224 нерж | 123х240х62 | 12 |
|
КМ IP55 -1515 нерж | 150х150х62 | 8 |
|

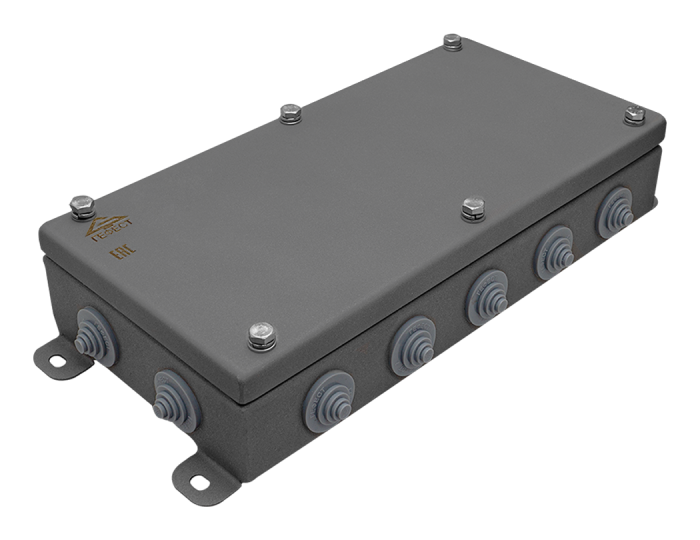

КМ IP55-1530 нерж | 150х300х62 | 14 |
|
КМ IP55 -2020 нерж | 200х200х62 | 12 |
|

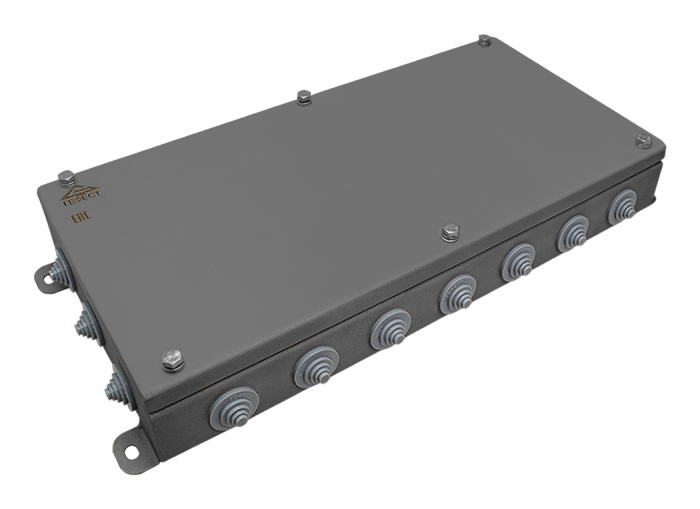

КМ IP55 -2040 нерж | 200х400х62 | 20 |
Пример записи условного обозначения коробки при заказе и в документации
Для коробок со степенью защиты оболочки IP55 - КМ IP55-х нерж, где:
КМ – тип коробки;
IP55 - степень защиты оболочки;
х - размер корпуса коробки: «0808»; «1010»; «0812»; «1515»; «1530»; «2020»; «2040»;
нерж – материал корпуса – нержавеющая сталь AISI 304;
ВНИМАНИЕ! Данные изделия НЕ предназначены для использования в составе огнестойких кабельных линий.
Размер и вес транспортной упаковки. Количество изделий в упаковке.
| Обозначение модификации | Размер*, мм | Вес до, кг | Количество в упаковке, шт | Вес упаковки, кг | Размер упаковки, мм |
| КМ IP55-0808 | 86x86x62 | 0,5 | 24 | 12 | 420 х 420 х 160 |
| КМ IP55-0812 | 86x126x62 | 0,6 | 10 | 6 | 360 х 360 х 160 |
| КМ IP55-1010 | 103x103x62 | 0,6 | 12 | 7,2 | 360 х 360 х 160 |
| КМ IP55-1212 | 123x123x62 | 0,75 | 12 | 9 | 420 х 420 х 160 |
| КМ IP55-1224 | 123x240x62 |
1,2 |
5 | 6 | 300 х 300 х 160 |
| КМ IP55-1515 | 150х150х62 | 1,2 | 8 | 9,6 | 420 х 420 х 160 |
| КМ IP55-1530 | 150х300х62 | 2,5 | 4 | 10 | 360 х 360 х 160 |
| КМ IP55-2020 | 200х200х62 | 1,8 | 2 | 3,6 | 240 х 220 х 180 |
| КМ IP55-2040 | 200х400х62 | 3,5 | 2 | 7 |
460 х 235 х 160 |
Срок службы изделия не менее 10 лет, при соблюдении правил эксплуатации.
