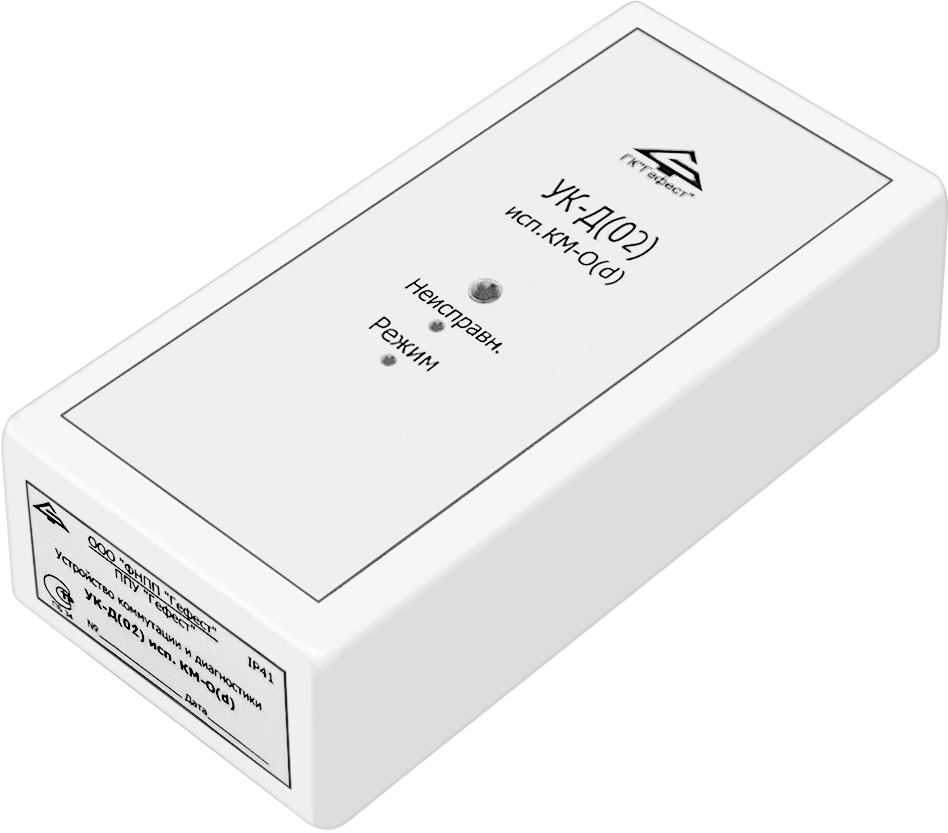

Устройство коммутации и диагностики УК-Д(02) исп. КМО (d)
Устройство коммутации и диагностики УК-Д(02) ИСП. КМ-О предназначено для коммутации (включения/выключения) исполнительных устройств: установок дымоудаления, инженерного и технологического оборудования, работающих от сети переменного тока 220 В, и контроля исправности электрических цепей исполнительных устройств на обрыв, включая обмотку реле или пускателя.
Обеспечивает:
• коммутацию (включение/выключение) исполнительного устройства путем замыкания и размыкания контактов реле;
• сохранение состояния «Включено» / «Выключено» при снятии напряжения с линии связи;
• задержку трансляции команды на следующее устройство в линии связи;
• автоматический контроль наличия напряжения питания на исполнительном устройстве;
• автоматический контроль исправности электрических цепей исполнительного устройства на обрыв, включая обмотку реле или пускателя исполнительного устройства.
Принцип работы
• после получения команды «Пуск» устройство переключает контакты реле «Нагрузка 220 В»;
• с задержкой не менее 100 мс транслирует команду «Пуск» на выход - клеммы «ЛС вых.»;
• в случае пропадания напряжения с клемм «ЛС вх.» (например, при обрыве линии связи) после выполнения команды «Пуск» реле (клеммы ХТ1) продолжает находиться в переключенном (активном) состоянии;
• при смене полярности на клеммах «ЛС вх.» (на полярность, соответствующую режиму «Норма») команда «Пуск» снимается, реле возвращается в положение дежурного режима;
• снятие команды «Пуск» транслируется на клеммы «ЛС вых.» без задержки;
• устройство контролирует наличие сетевого напряжения и целостность нагрузки в дежурном режиме и в режиме «Пуск»;
при исчезновении сетевого напряжения или при обрыве обмотки пускового реле исполнительного устройства устройство формирует и передаёт в линию связи головным устройством извещение «Неисправность». УК-Д(02) исп. КМ-О может работать в составе ППУ "Гефест" (при подключении в линию связи с головным устройством ЦБ или УКЛСиП(РП)) или под управлением стороннего ППУ (подключение через УКЛСиП(РП)).
Технические характеристики
| Параметр | Значение |
| Напряжение линии связи | 24 В |
|
Величина тока, потребляемого от линии связи, не более: - в дежурном режиме - в режиме «Пуск» |
5 мА 8 мА |
|
Максимальные напряжение и ток, коммутируемые в нагрузку: - переменное напряжение - ток - ток не более 8 А при длительности импульса, не более |
250 В 1 А 100 мс |
| Ток контроля цепи нагрузки при напряжении 220 В, не более | 2 мА |
|
Время задержки трансляции команды «Пуск» на выходы «ЛС вых.» после ее поступления на входы «ЛС вх.», не менее |
100 мс |
| Максимальная емкость кабеля от УК-Д(02) до исполнительного устройства, не более |
10 нФ |
| Степень защиты оболочки (по ГОСТ 14254-69) | IР41 |
| Габаритные размеры, не более | 145х72х37 мм |
| Масса, не более | 0,35 кг |
| Диапазон рабочих температур | от–40 °С до +55°С |
| Средняя наработка на отказ, не менее | 60 000 час |
| Средний срок службы | 10 лет |

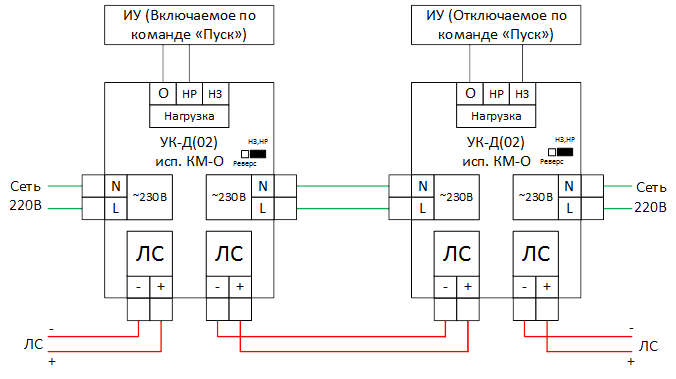

Схемы подключения к УК-Д(02) исп. КМ-О исходно включенных и исходно отключенных в дежурном режиме исполнительных устройств.

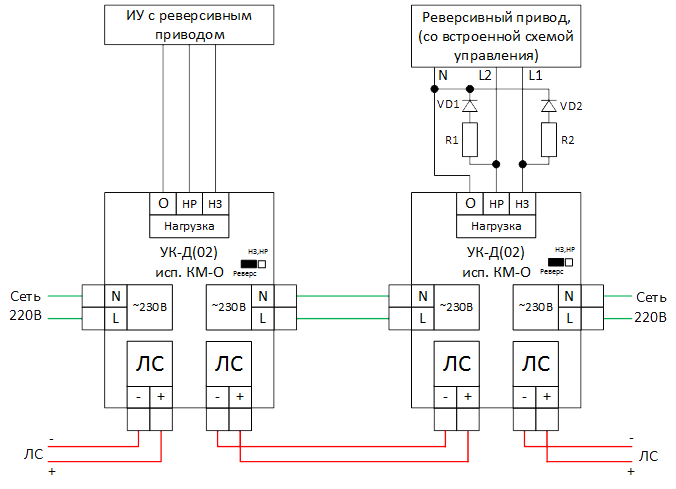

Схемы подключения к УК-Д(02) исп. КМ-О реверсивных исполнительных устройств
| Величина тока, потребляемого от линии связи | в дежурном режиме - не более 5 мА , при выполнении команды «Пуск» - не более 8 мА |
| Габаритный размер | 145х72х37 мм |
| Диапазон эксплуатационных температур | от –40 °С до +55 °С |
| Максимальное напряжение | ~ 250 В |
| Максимальный ток в цепи нагрузки | 1 А (8 А не более 100 мс) |
| Масса | 0,35 кг |
| Модель | УК-Д(02) исп. КМ-О (d) |
| Номинальное напряжение линии связи | 24 В |
| Средний срок службы | 10 лет |
| Средняя наработка на отказ | 60 000 час |
| Степень защиты | IР41 |
ППУ
При использовании УК-Д 01,02,03,04,05 в составе ЦБ или УКЛСиП(РП), на контакты Uпит ЦБ или УКЛСиП(РП), необходимо подавать от 21В до 28В. При этом следует учитывать, что потребители на УК-Д (04) должны быть с номинальным питанием от 21В до 28В.
УК-Д (02) представляет из себя интеллектуальное реле, в базовом варианте контролирующее наличие напряжения 220 В, обеспечивающее контроль линии связи и наличия нагрузки в цепи 220 В. Включение нагрузки по команде «Пуск» осуществляется замыканием контакта внутреннего исполнительного реле с нагрузочной способностью до 220В.
Если необходимо контролировать и управлять тремя разными нагрузками в разных местах, то следует применять три устройства УК-Д (02). Если все три потребителя (точнее их пускатели) находятся в одном шкафу, и суммарно они потребляют во включенном состоянии не более 3А ( кратковременный импульсный ток момент включения может достигать 40А в течении времени не более 10 мс), то они могут быть подключены параллельно. Надежность их соединения должна быть гарантирована качеством изготовления шкафа управления.
ППУ «Гефест» относится к классу многокомпонентных приборов и имеет возможность наращивать структуру практически без ограничения количества подключаемых оповещателей либо иных исполнительных устройств. Следует учитывать энергетические возможности в расчете на устройство, самостоятельную линию связи с объектами управления. Так, например, ЦБ или УКЛСиП (РП) допускает нагрузку в линии связи в дежурном режиме до 2 А (2000 мА) и режиме «Пожар» до 2А (2000мА). Это означает, что в расчете на одно устройство может быть одновременно включено 50 световых оповещателей «Выход» с током потребление 20 мА каждый и в режиме «Пожар» еще 20 звуковых оповещателей (сирен) с током потребление 50 мА каждый.
Следует учитывать, что линия связи обеспечивает возможность подключения дополнительных локальных ветвей с табличками «Выход» через устройство УК-Д (04), а подключение сирен и табличек, включаемых по сигналу «Пожар» через устройство УК-Д(05) К1,К2 осуществляется последовательно в линию. Нагрузочная способность серийных УК-Д(04) ограничивается током 100 мА (напряжение питания 24 В), а УК-Д(05)К1,К2 имеет нагрузочную способность 500 мА.
При необходимости увеличения количества подключаемых объектов устанавливается дополнительно одно или несколько устройств УКЛСиП (РП), выполняющих роль расширителя, и количество подключаемых объектов увеличивается до требуемой величины.
Имеются и другие способы увеличения количества контролируемых линий связи и включаемых оповещателей, в том числе и питаемых по цепи 220В.
Для контроля на обрыв цепей 220В с устройствами отвечающими за дымоудаление и подпор воздуха, возможно использовать УК-Д(02)исп. КМ-О и УКЛСиП(С) 220Б. При этом на одно устройство можно подключить только один объект управления!
