Коробки монтажные огнестойкие КМ-О IP55 нерж.

Коробки монтажные огнестойкие из нержавеющей стали КМ-О IP55 предназначены для соединения и разветвления огнестойких кабельных линий. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.

Корпус изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм. Корпус коробок монтажных огнестойких из нержавеющей стали имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. Внутри корпуса располагаются керамические клеммные колодки. На крышке и корпусе располагаются заземляющие зажимы «РЕ».

В боковых стенках установлены ступенчатые силиконовые втулки мембранного типа, обеспечивающие степень защиты не ниже IP55.

Особенность

Коробки монтажные огнестойкие изготовлены из нержавеющей стали марки AISI 304, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства.

Концы винтов на клеммной колодке имеют округлую форму, что позволяет зафиксировать провода без повреждений. Клеммные колодки из керамики обеспечивают надёжное соединение в условиях пожара. Все наружные элементы крепления выполнены из нержавеющей стали.

Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТУ 3449-005-70631050-2009.

Характеристики

Модификации

	Обозначение модификациии	Размер*, мм	Кол-во вводов, до	Кол-во контактов, до

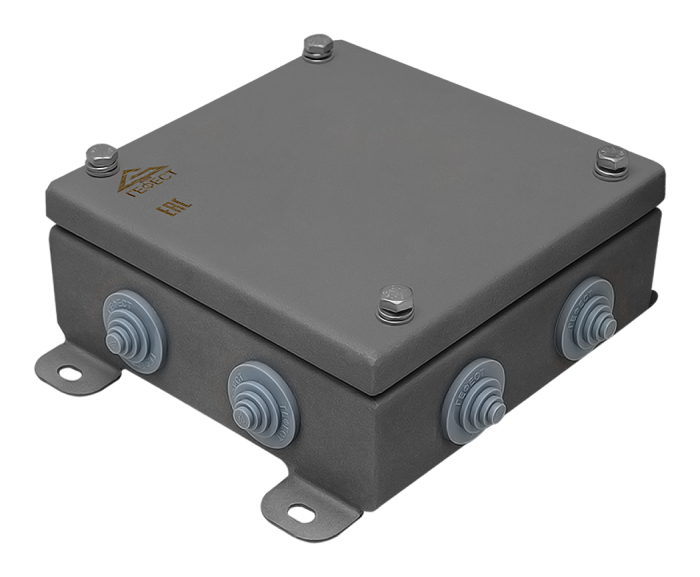

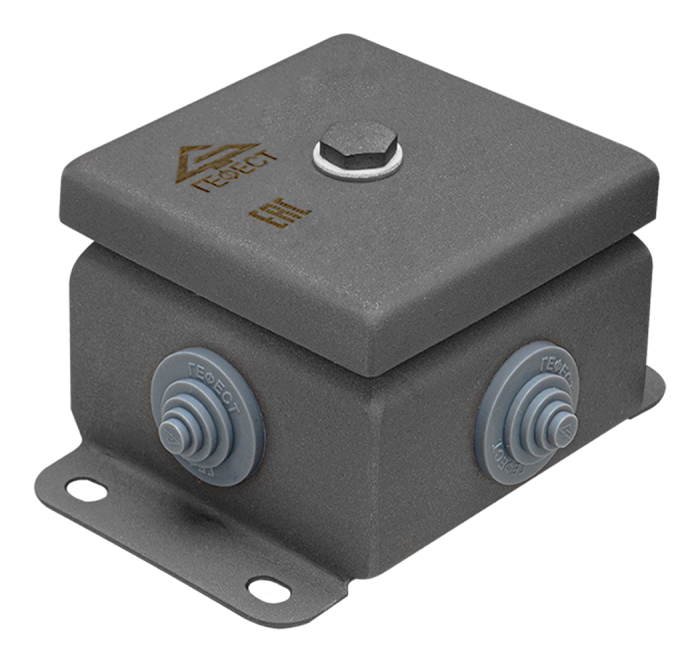

	КМ-О IP55-0808 нерж	86x86x62	4	8

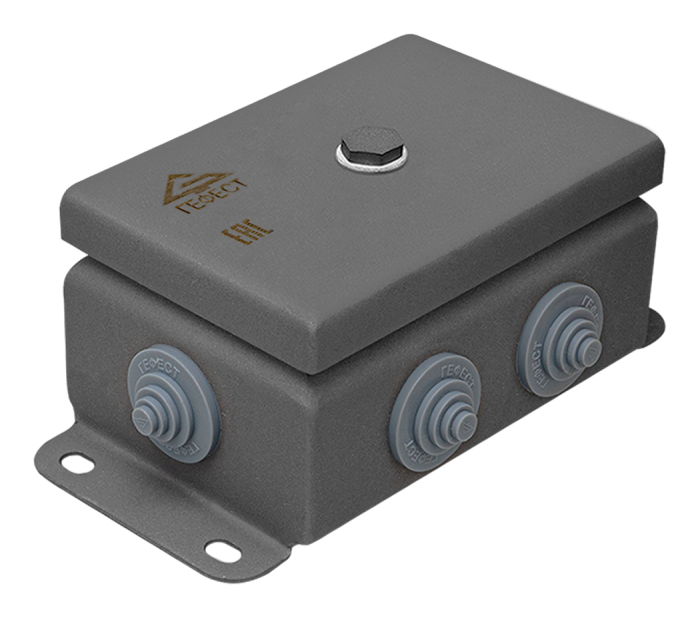

	КМ-О IP55-0812 нерж	86х123х62	6	12

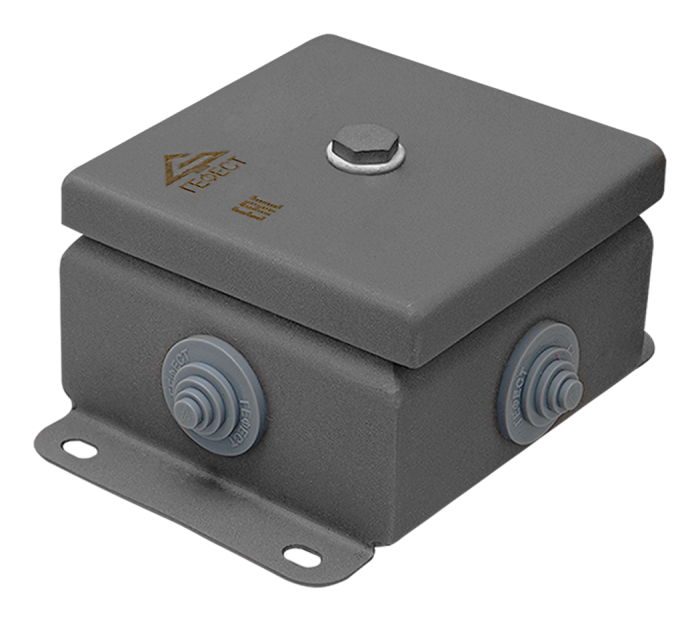

	КМ-О IP55-1010 нерж	103х103х62	4	8 или 14**

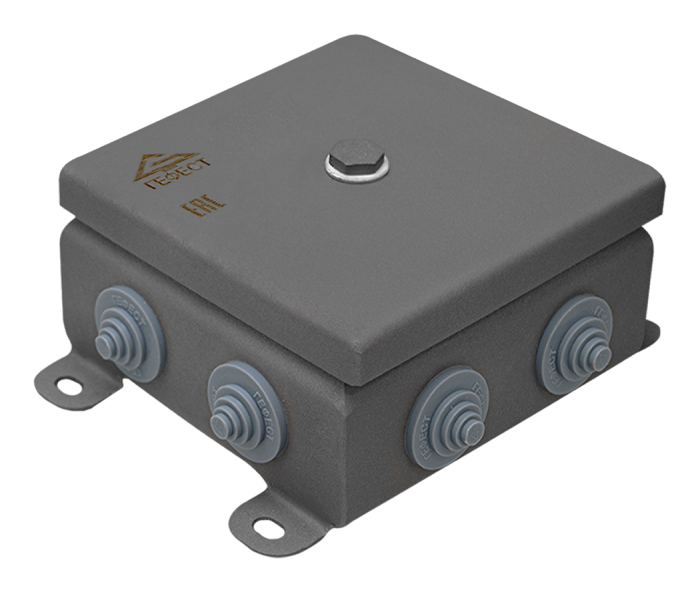

	КМ-О IP55-1212 нерж	123х123х62	8	16

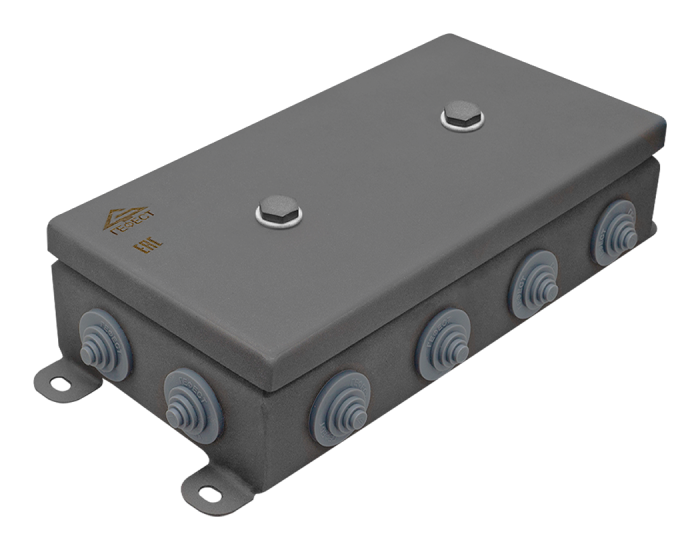

	КМ-О IP55-1224 нерж	123х240х62	12	16
	КМ-О IP55-1515 нерж	150х150х62	8	16

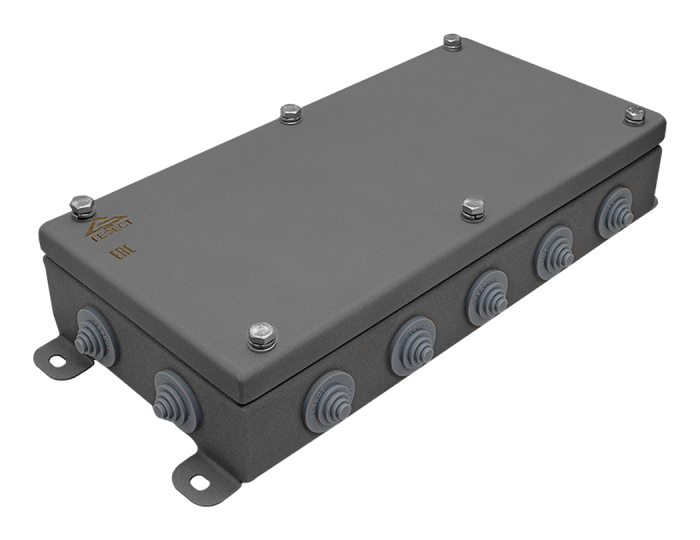

	КМ-О IP55-1530 нерж	150х300х62	14	28

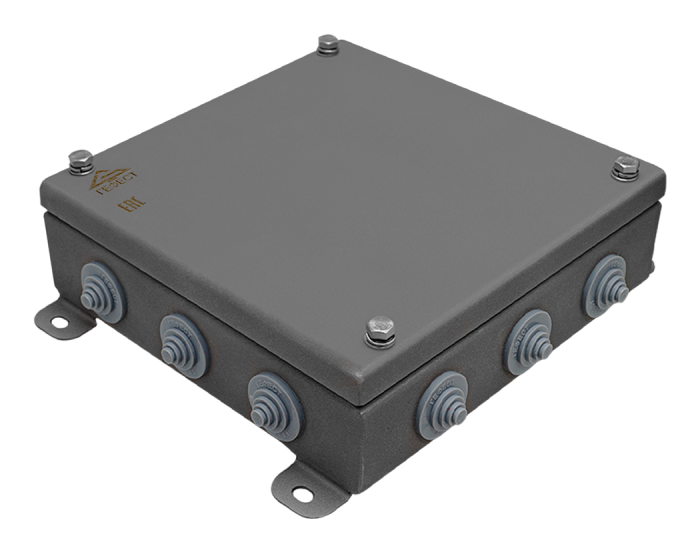

	КМ-О IP55-2020 нерж	200х200х62	12	32

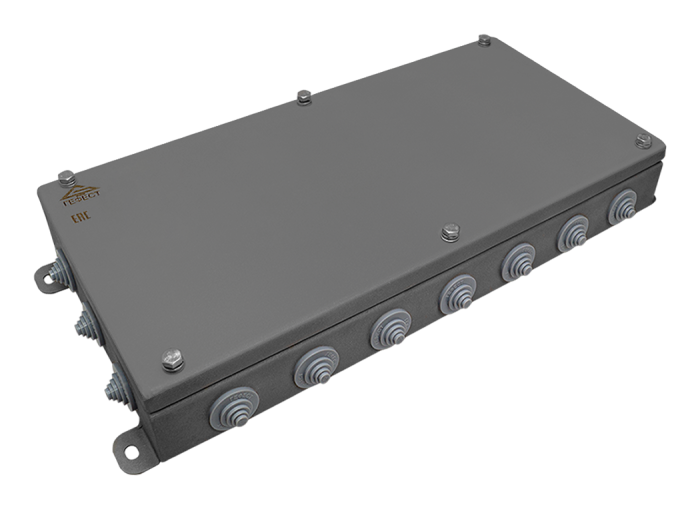

	КМ-О IP55-2040 нерж	200х400х62	20	64

Обозначение коробок монтажных огнестойких при заказе  КМ-О (10к*6,0)-IP55-х, где:

КМ-О – тип коробки;

10к - число контактов в клеммной колодке;

6,0 – номинальная соединительная способность клемм. В случае установки клеммной колодки, предназначенной для присоединения проводов с сечением до 3,0 мм², данное условное обозначение не указывается;

IP55- степень защиты оболочки;

х - размер корпуса коробки: «1212»; «1224»; «1515»; «1530»; «2020»; «2040» см. таб. «Модификации» КМ-О IP55;

нерж – материал корпуса – нержавеющая сталь AISI 304

Дополнительная информация

Размер ключа, используемого для крепления крышки коробок к корпусу (момент затяжки: от 1.5 до 2 Нм):
  • S14 (размер коробок без учета элементов крепления и кабельных вводов: от 80х80х62 до 120х240х62 мм);
  • S10 (размер коробок без учета элементов крепления и кабельных вводов: от 150х150х62 до 200х400х62 мм).
Размер ключа для крепления зажимов РЕ: S8.
Размер отверстий для крепления коробок: 7 мм.
Гарантийный срок эксплуатации коробки: 24 месяца со дня ввода в эксплуатацию.
Паспорт и руководство по эксплуатации прилагаются на партию.

Таблица. Коробки монтажные огнестойкие КМ-О IP55 нерж

Размер и вес транспортной упаковки. Количество изделий в упаковке.
