Узлы управления спринклерные водозаполненные "Аква-Гефест"

Общие сведения и технические данные

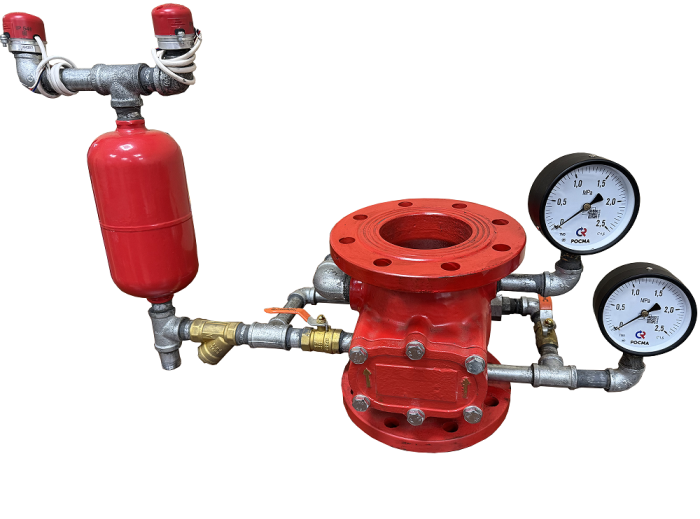

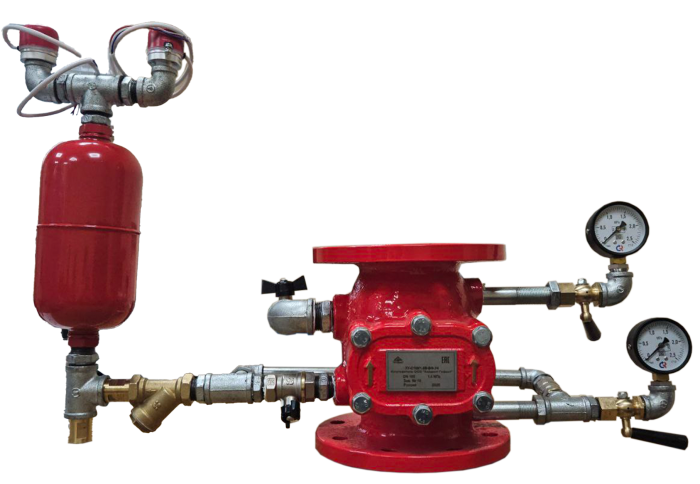

Спринклерные узлы управления водозаполненные УУ-С80(100,150,200)/1.6В-ВФ.У4-«Аква-Гефест» (далее – УУ).

УУ спринклерный водозаполненный предназначен для работы в спринклерных установках водяного и пенного пожаротушения, осуществляет подачу огнетушащей жидкости в стационарных автоматических установках, выдает сигналы о срабатывании и для включения пожарного насоса.

По устойчивости к климатическим воздействиям окружающей среды УУ соответствует исполнению УХЛ категорий 4 по ГОСТ 15150 с температурой воздуха от плюс 4 до плюс 40 °С.

УУ функционирует как обратный клапан, удерживающий давление воды над тарелкой и предотвращающий обратный поток воды из спринклерного трубопровода. При непрерывном потоке воды (идентичном потоку из открытого спринклера) клапан инициирует сигнал тревоги с помощью реле давления.

Сертификация

• Сертификат № EAЭС RU C-RU.ПБ97.B.00538/24 соответствия требованиям технического регламента EAЭC 043/2017. Срок действия – по 10.03.2029.

Таблица 1. Основные технические характеристики

п/п	Наименование показателя	Значение
1	Минимальное рабочее давление, Мпа	0,14
2	Номинальное рабочее давление, Мпа	0,85
3	Максимальное рабочее давление, Мпа	1,6
4	Предельное давление, МПа	2,0
5	Условный диаметр прохода, мм	80	100	150	200
6	Коэффициенты потери давления, МПа	0,017	0,017	0,019	0,017
7	Время срабатывания (с учетом задержки), с, не более	11±2,2
8	Назначенный срок службы, лет	10

Таблица 2. Размер и вес транспортной упаковки. Количество изделий в упаковке.

Наименование характеристик	Значение
Условный диаметр прохода DN , мм	80	100	150	200
Вес, кг	30	33	41	51
Габариты, мм	540х490х274	540х490х274	580х495х303	530х570х328
