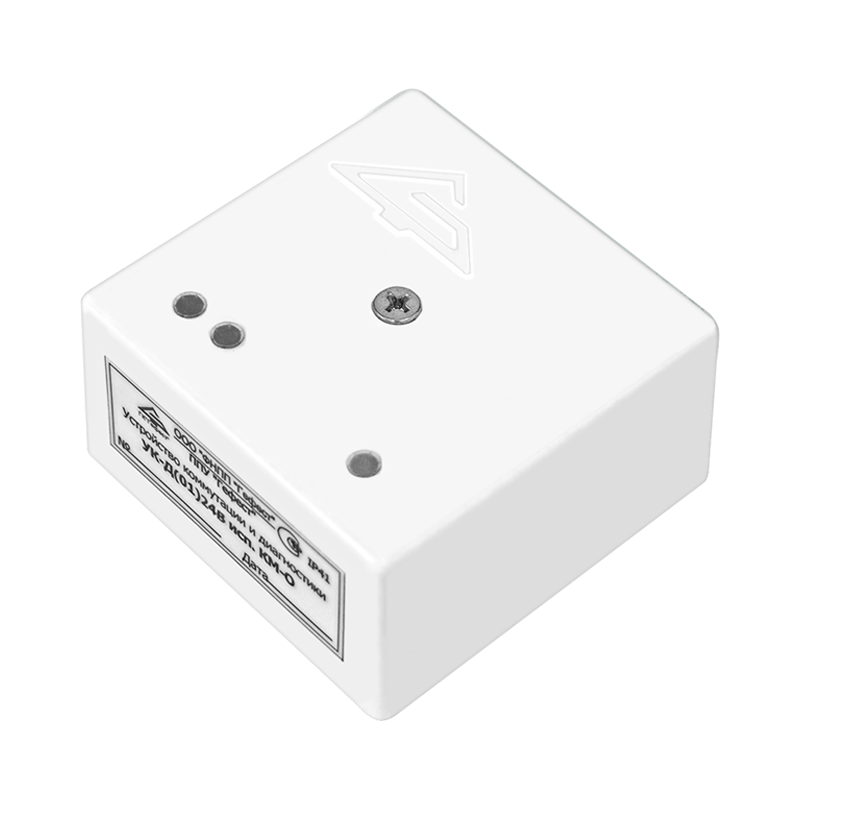

Устройство коммутации и диагностики для системы управления технологическим оборудованием УК-Д(01),24В исп. КМ-О
предназначено для коммутации (включения /выключения) различных исполнительных устройств, инженерного и технологического оборудования, работающих от сети постоянного тока с напряжением 24В.
Обеспечивает:
• две группы перекидных контактов реле;
• сохранение режима «Пуск» при снятии напряжения или обрыве линии связи с головным устройством;
• контроль наличия напряжения внешнего источника питания и формирование извещения «Неисправность» при его пропадании;
• отключение нагрузки при превышении температурой окружающей среды значения 90±5 °C.
УК-Д(01) может работать в составе ППУ "Гефест" (при подключении в линию связи с головным устройством ЦБ или УКЛСиП(РП)) или под управлением стороннего ППУ (подключение через УКЛСиП(РП)).
Принцип работы:
• линия связи должна иметь напряжение от 20 до 28 В (питание ЦБ или УКЛСиП(РП) от источника 24 В);
• число подключаемых в линии связи устройств определяется при проектировании, исходя из суммарного тока потребления исполнительными устройствами;
• устройство по команде «Пуск» включает реле с перекидными контактами;
• при обрыве обмотки собственного пускового реле устройство формирует и передает головному устройству ЦБ или УКЛСиП(РП) извещение «Неисправность».
Максимальные напряжение и ток, коммутируемые контактами исполнительного реле: ≈250 В, 3 А; =30 В, 3 А.
Технические характеристики
|
Параметр |
Значение |
| Напряжение питания (БП) | от 20,4 до 26,4 В |
| Номинальное напряжение линии связи (ЛС) ППУ «Гефест» | 24 В |
| Величина тока, потребляемого по ЛС, в режиме неисправности не более | 7 мА |
|
Величина тока, потребляемого от источника питания, не более: в дежурном режиме в режиме «Пуск» |
6 мА 24 мА |
|
Максимальное напряжение и ток, коммутируемые контактами исполнительных реле |
250 В, 8 А |
| Степень защиты оболочки | IР41 |
| Диапазон рабочих температур | от –40 до +55°С |
| Средний срок службы | 10 лет |
| Габаритные размеры, не более | 70х70х36 мм |
| Масса, не более | 0,140 кг |
Схема подключения
| Величина тока, потребляемого от линии связи | 7 мА |
| Диапазон эксплуатационных температур | от –40 до +55°С |
| Максимальные напряжение и ток, коммутируемые в нагрузку | 250 В, 8 А |
| Масса | 0,14 кг |
| Модель | УК-Д(01) 24В исп. КМ-О |
| Средний срок службы | 10 лет |
| Степень защиты | IР41 |
| Ток, потребляемый от сети | в дежурном режиме 6 мА, при выполнении команды «Пуск» 24 мА |
| Электропитание: напряжение | от 10,2 до 13,2 В |
| Электропитание: ток, не более | 6 мА - 38 мА |
ППУ
При использовании УК-Д 01,02,03,04,05 в составе ЦБ или УКЛСиП(РП), на контакты Uпит ЦБ или УКЛСиП(РП), необходимо подавать от 21В до 28В. При этом следует учитывать, что потребители на УК-Д (04) должны быть с номинальным питанием от 21В до 28В.
ППУ «Гефест» относится к классу многокомпонентных приборов и имеет возможность наращивать структуру практически без ограничения количества подключаемых оповещателей либо иных исполнительных устройств. Следует учитывать энергетические возможности в расчете на устройство, самостоятельную линию связи с объектами управления. Так, например, ЦБ или УКЛСиП (РП) допускает нагрузку в линии связи в дежурном режиме до 2 А (2000 мА) и режиме «Пожар» до 2А (2000мА). Это означает, что в расчете на одно устройство может быть одновременно включено 50 световых оповещателей «Выход» с током потребление 20 мА каждый и в режиме «Пожар» еще 20 звуковых оповещателей (сирен) с током потребление 50 мА каждый.
Следует учитывать, что линия связи обеспечивает возможность подключения дополнительных локальных ветвей с табличками «Выход» через устройство УК-Д (04), а подключение сирен и табличек, включаемых по сигналу «Пожар» через устройство УК-Д(05) К1,К2 осуществляется последовательно в линию. Нагрузочная способность серийных УК-Д(04) ограничивается током 100 мА (напряжение питания 24 В), а УК-Д(05)К1,К2 имеет нагрузочную способность 500 мА.
При необходимости увеличения количества подключаемых объектов устанавливается дополнительно одно или несколько устройств УКЛСиП (РП), выполняющих роль расширителя, и количество подключаемых объектов увеличивается до требуемой величины.
Имеются и другие способы увеличения количества контролируемых линий связи и включаемых оповещателей, в том числе и питаемых по цепи 220В.
Для контроля на обрыв цепей 220В с устройствами отвечающими за дымоудаление и подпор воздуха, возможно использовать УК-Д(02)исп. КМ-О и УКЛСиП(С) 220Б. При этом на одно устройство можно подключить только один объект управления!
