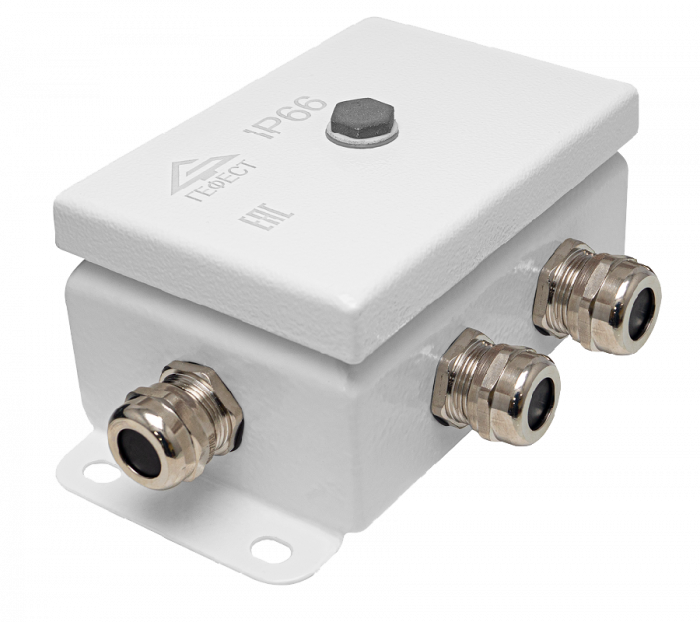

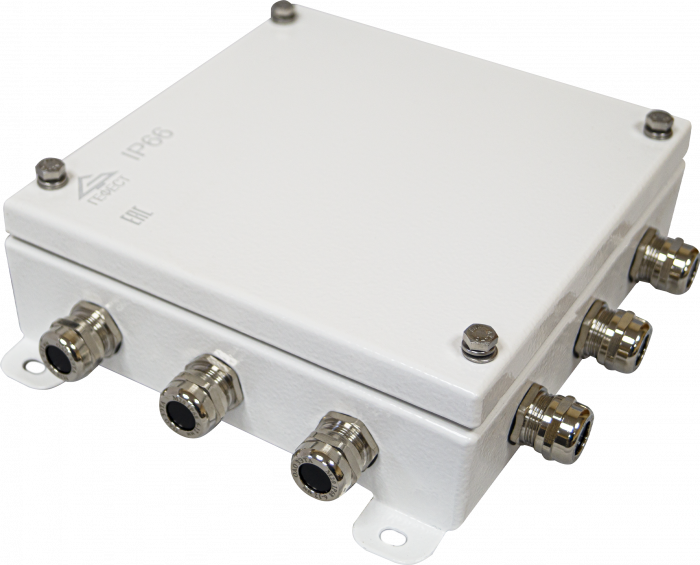

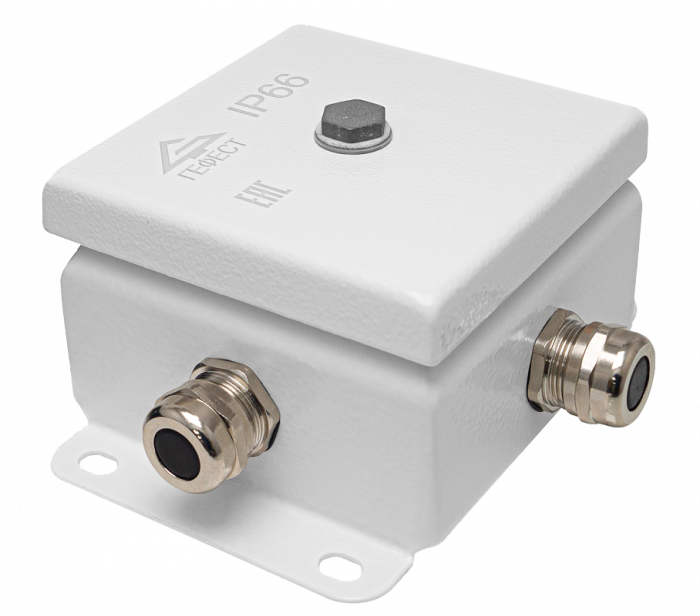

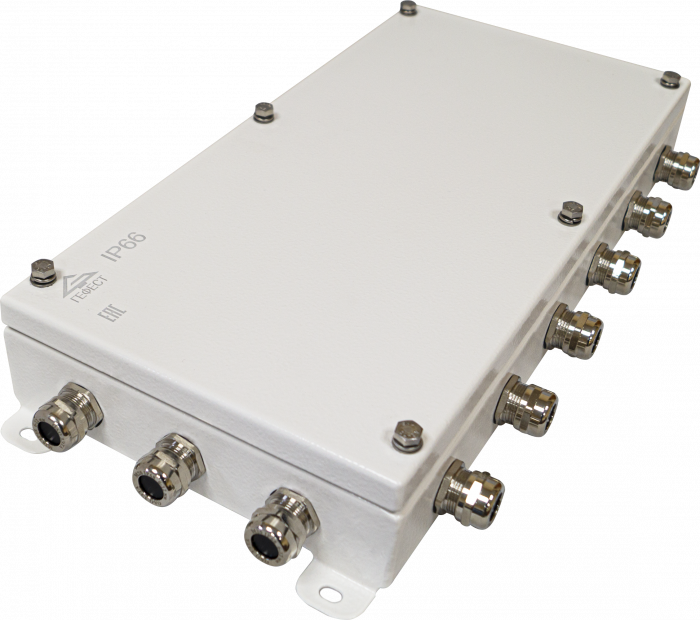

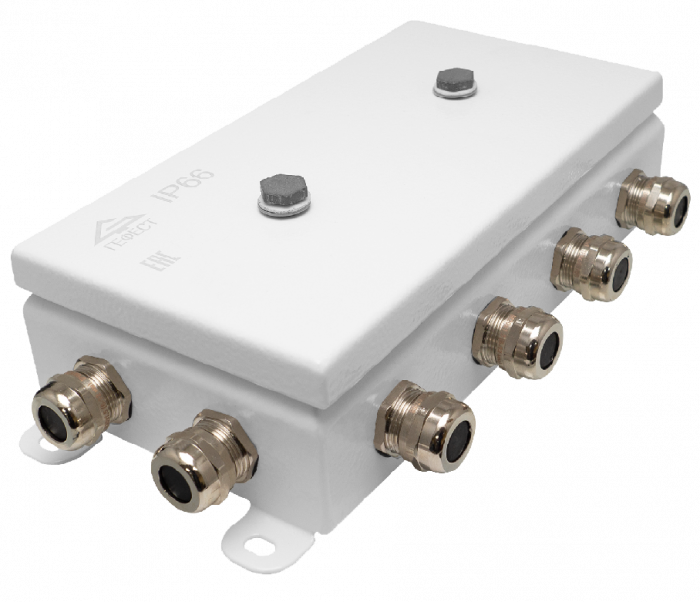

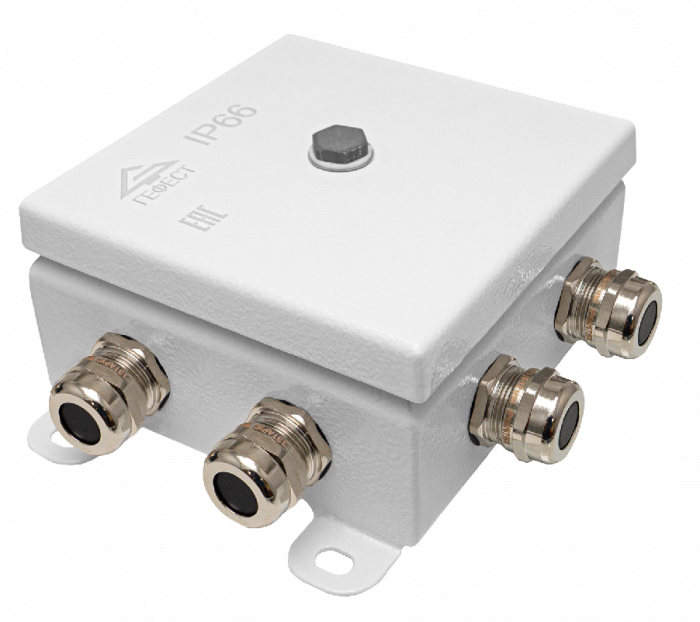

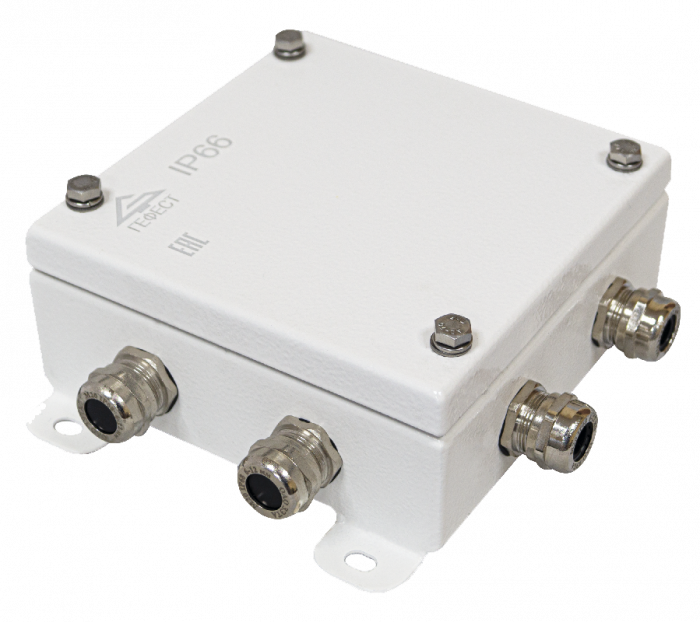

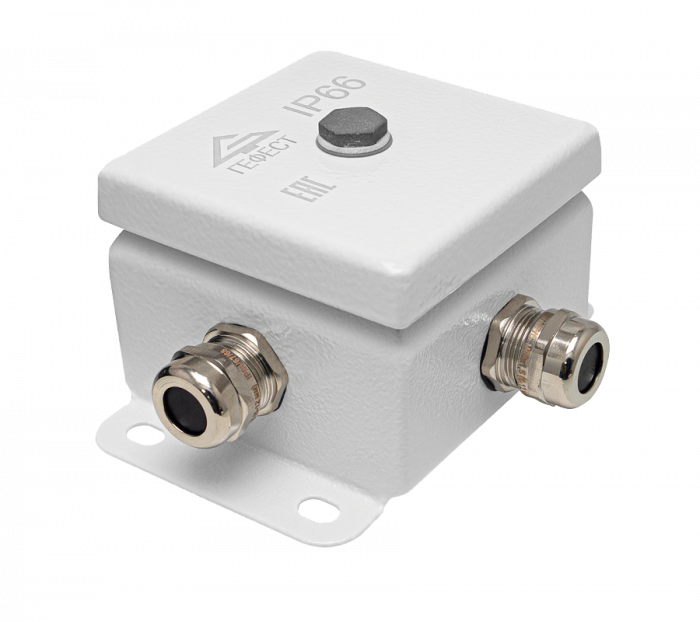

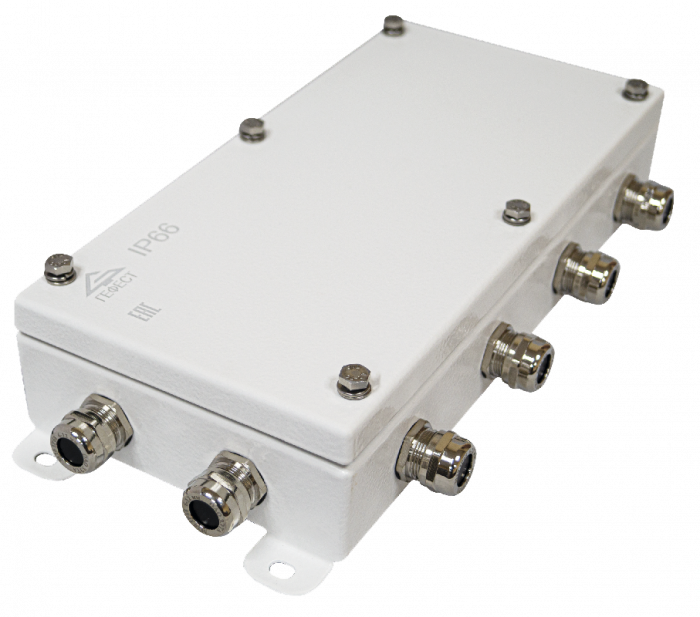

КОРОБКИ МОНТАЖНЫЕ IP66
Коробки монтажные КМ IP66 предназначены для соединения и разветвления электропроводки различного назначения. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.
Корпус изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016. Корпус коробок монтажных имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки.
Коробки оснащаются DIN-рейкой для крепления клемм. На крышке и корпусе располагаются заземляющие зажимы «РЕ».
Клеммные колодки в комплект поставки не входят.
Внимание! DIN-рейка не установлена на коробках типоразмеров: 0808, 0812, 1010.
Профиль DIN-рейки |
Пример установки клеммных колодок на DIN-рейку |
Пример навесной установки клеммных колодок |
---|---|---|
В боковых стенках установлены кабельные вводы из никелированной латуни, обеспечивающие степень защиты не ниже IP66.
Коробки монтажные имеют повышенную коррозионную стойкость за счёт гальванической обработки и полимерного покрытия. Все наружные элементы крепления выполнены из нержавеющей стали.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТУ КФСТ.301262.134.
Основные технические характеристики
Степень защиты: IP66.Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100°С
Диапазон внешних диаметров присоединяемого кабеля М16(4-8), М20(6-12), М25(13-18) мм.
Варианты исполнения коробок IP66
** По требованию заказчика могут устанавливаться кабельные вводы иного диаметра при наличии технологических возможностей изготовления. При использовании кабельных вводов иного диаметра, максимально возможное количество кабельных вводов может отличатся от значений указанных в таблице.
Пример записи условного обозначения коробки при заказе и в документации для коробок со степенью защиты оболочки IP66
КМ IP66-х- A(кв)B(кв)C(кв)D(кв)E(кв)F(кв)G(кв)H(кв)I(кв)J(кв)K(кв) L(кв)M(кв)N(кв)O(кв)P(кв)Q(кв)R(кв), где:
КМ - тип коробки;
IP66 - степень защиты оболочки;
х - размер корпуса коробки: «1515»; «1530»; «2020»; «2040».
A(кв) B(кв) C(кв) D(кв) E(кв) F(кв) G(кв) H(кв) I(кв) J(кв) K(кв) L(кв) M(кв) N(кв) O(кв) P(кв) R(кв) – расположение, наличие и тип кабельного ввода (кв). Тип кабельного ввода.
Если кабельный ввод отсутствует, то в обозначении «ABCDEFGHIJKLMNOPRST» пропущена соответствующая буква. Допускается при заказе в обозначении одинаковые кабельные вводы объединять под соответствующими буквами, например (ABCDE) К(6-12). В случае одинаковых кабельных вводов и когда Заказчику не важно их месторасположение, то вместо букв указывается количество вводов, например 6К(6-12).
Типы кабельных вводов, используемых в КМ-О IP66 для подсоединения кабеля, проложенного в металлорукаве, гофрированной нержавеющей трубе или водогазопроводной трубе.
Диаметр кабеля, мм |
IP66 | |||||||||
Кабельный ввод | Кабельный ввод для кабеля в металлорукаве | Кабельный ввод для кабеля в трубе | ||||||||
3-6,5 | К3-6,5 | Т15 | ||||||||
4-8 | К4-8 | МР 4-8 (10) | ||||||||
6-12 | К6-12 | МР 6-12 (15) | ||||||||
10-14 | К10-14 | МР 8-16 (20) | ||||||||
8-16 | К8-16 |
Т20 Т25 |
||||||||
13-18 | К13-18 | МР 13-18 (20) |
Типы и изготовители кабельных вводов могут меняться по усмотрению изготовителя при сохранении основных характеристик. По желанию заказчика в коробки IP66 возможно установить нестандартные кабельные вводы.
Обозначения наименования и положения кабельных вводов для КМ-О IP66
|
|
|||||
IP66-0808 и 1010 | IP66-0812 | IP66-1212 и 1515 | IP66-1224 | IP66-1530 | IP66-2020 |
IP66-2040 |
ВНИМАНИЕ! Данные изделия НЕ предназначены для использования в составе огнестойких кабельных линий.
Размер и вес транспортной упаковки. Количество изделий в упаковке.
Обозначение модификации | Размер*, мм | Вес до, кг | Количество в упаковке, шт | Вес упаковки, кг | Размер упаковки, мм |
КМ IP66-0808 | 86x86x62 | 0,64 | 18 | 11,52 | 420 х 420 х 160 |
КМ IP66-0812 | 86x126x62 | 0,85 | 12 | 10,2 | 420 х 420 х 160 |
КМ IP66-1010 | 103x103x62 | 0,75 | 8 | 6 | 360 х 360 х 160 |
КМ IP66-1212 | 123x123x62 | 1,1 | 8 | 8,5 | 360 х 360 х 160 |
КМ IP66-1224 | 123x240x62 |
1,6 |
4 | 6,4 | 330 х 330 х 160 |
КМ IP66-1515 | 150х150х62 | 1,6 | 8 | 12,8 | 420 х 420 х 160 |
КМ IP66-1530 | 150х300х62 | 2,9 | 4 | 11,6 | 420 х 420 х 160 |
КМ IP66-2020 | 200х200х62 | 2,3 | 2 | 4,6 | 330 х 330 х 165 |
КМ IP66-2040 | 200х400х62 | 4,3 | 2 | 8,6 |
460 х 260 х 160 |
Срок службы изделия не менее 10 лет, при соблюдении правил эксплуатации.
