Прибор управления пожарный ППУ «Гефест» предназначен для контроля и управления исполнительными устройствами систем противопожарной защиты.
ППУ «Гефест» относится к неадресным проводным без применения средств вычислительной техники, блочно-модульным, расширяемым ППУ (по классификации ГОСТ Р 53325-2012).
Устройства из состава ППУ «Гефест» обеспечивают выполнение требований в части контроля, управления и обеспечения живучести систем противопожарной защиты (согласно нормативных документов 123-ФЗ, ГОСТ Р 53325-2012, СП 3.13130.2009, СП 5.13130.2009, СП 6.13130.2013, СП 7.13130.2013, СП 10.13130.2009, СП 52.13330.2011, СП 60.13330.2012, СП 134.13330.2012):
• контроль и управление исполнительными устройствами:
• систем оповещения и управления эвакуацией;
• противодымной защиты;
• внутреннего противопожарного водопровода (насосов, распределительных задвижек, вводных щитов электропитания);
• аварийного освещения;
• лифтов и другого инженерного оборудования.
• автоматический контроль исправности линий связи на обрыв и короткое замыкание;
• контроль исправности исполнительных устройств (в т.ч. световых оповещателей и устройств, работающих от сети 220/380 В);
• подавление наводок по сети 220 В на контрольные лампы и электромагнитные пускатели;
• обеспечение устойчивости систем оповещения и управления эвакуацией, противодымной защиты, радиотрансляционных систем, систем аварийного освещения и кабельных линий к опасным факторам пожара в течение времени, необходимого для эвакуации.
ППУ «Гефест» в целом и его отдельные компоненты могут использоваться совместно с другими приборами управления пожарными, приборами приемно-контрольными, роботизированными комплексами и системами АСУ ТП ( п. 7.2.6 ГОСТ Р 53325).
ППУ «Гефест» обеспечивает электрическую и информационную совместимость с большинством приемно-контрольных приборов, приборов управления и дискретными модулями ввода/вывода информации систем АСУ ТП путем приема/передачи информационных сигналов и сигналов управления типа «сухой контакт», потенциал 12 В или 24 В (п.7.2.1 ГОСТ Р 53325- 2012).
Преимущества использования устройств ППУ «Гефест»:
• сохранение работоспособности системы ППУ при коротком замыкании и/или обрыве линий связи отдельных оповещателей или исполнительных устройств;
• использование только одной контролируемой линии связи для постоянно включённых устройств (например, табло «Выход») и для устройств, включаемых/отключаемых по команде «Пуск» (например, сирены, аварийное освещение, СКУД, лифтовое оборудование, вентиляция и т.д.);
• модули ППУ «Гефест» подбираются в соответствии с задачами управления системами противопожарной защиты конкретного объекта, что исключает избыточную функциональность и, соответственно, стоимость системы.
Устройства делятся на:
• головные - принимают команду «Пуск» от внешнего устройства ППКП, ППУ, управляют исполнительными устройствами пожарной автоматики и устройствами из состава ППУ «Гефест»;
• периферийные - подключаются к головным устройствам, управляют непосредственно исполнительными устройствами пожарной автоматики.
Особенности:
• при использовании головного устройства Центральный Блок (ЦБ) совместно с модулями УК-Д получается полноценный ППУ «Гефест» с соответствующим функционалом;
• при использовании УКЛСиП(РП), в качестве головного устройства, модули ППУ «Гефест» могут использоваться совместно с серийно-выпускаемыми ППКП, ППКУП или приборами АСУТП, компенсируя в них недостаток функций для выполнения 123-ФЗ к организации противопожарной защиты (например, контроль наличия и исправности световых оповещателей, цепей 220 В, аварийного освещения и др.);
ППУ «Гефест» разработан на основе многолетнего опыта проектирования, монтажа и технического обслуживания пожарной автоматики, что позволяет успешно решать целый ряд поставленных задач.

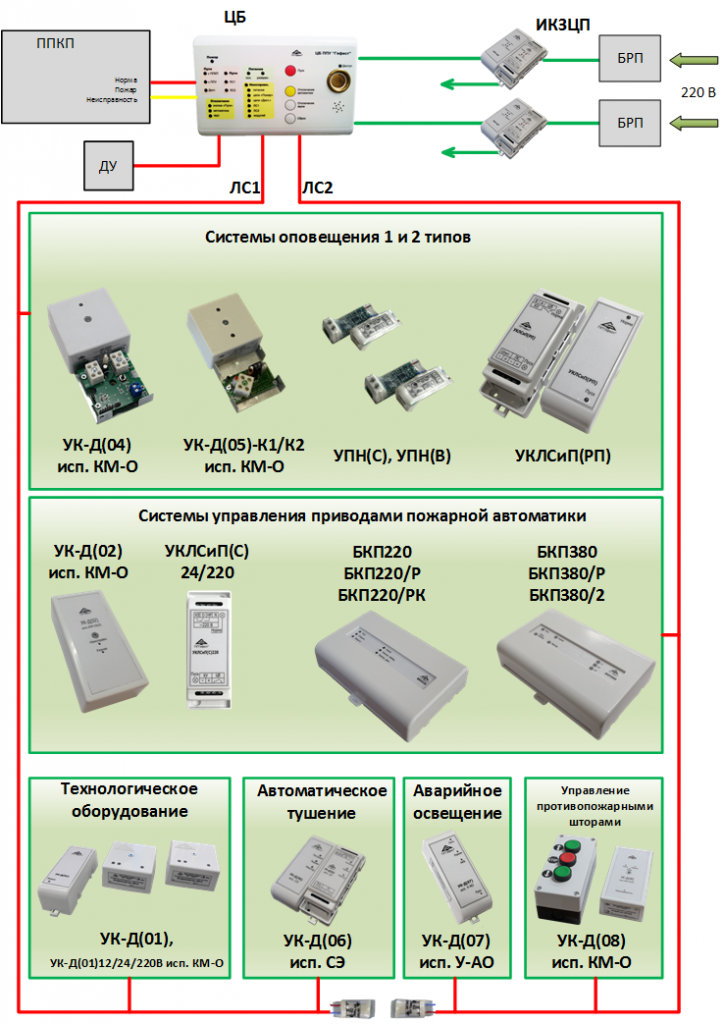

УСТРОЙСТВА ИЗ СОСТАВА ППУ «ГЕФЕСТ»
Головные устройства из состава ППУ «Гефест» и их функциональные возможности
Изображение | Название устройства | Объекты управления | Основные функциональные возможности устройства |
|

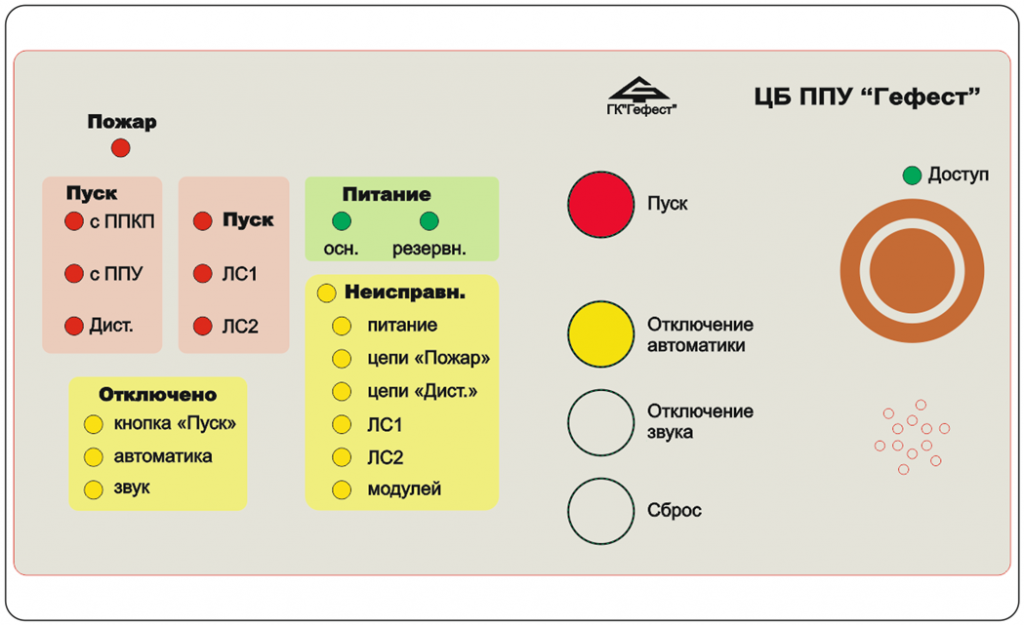

ЦБ (Центральный Блок) |
Исполнительные устройства систем противопожарной защиты, периферийные устройства ППУ «Гефест» |
Головное устройство, предназначенное для построения полнофункционального ППУ «Гефест». Обеспечивает: • управление исполнительными и/или периферийными устройствами по команде с ППКП или вручную |

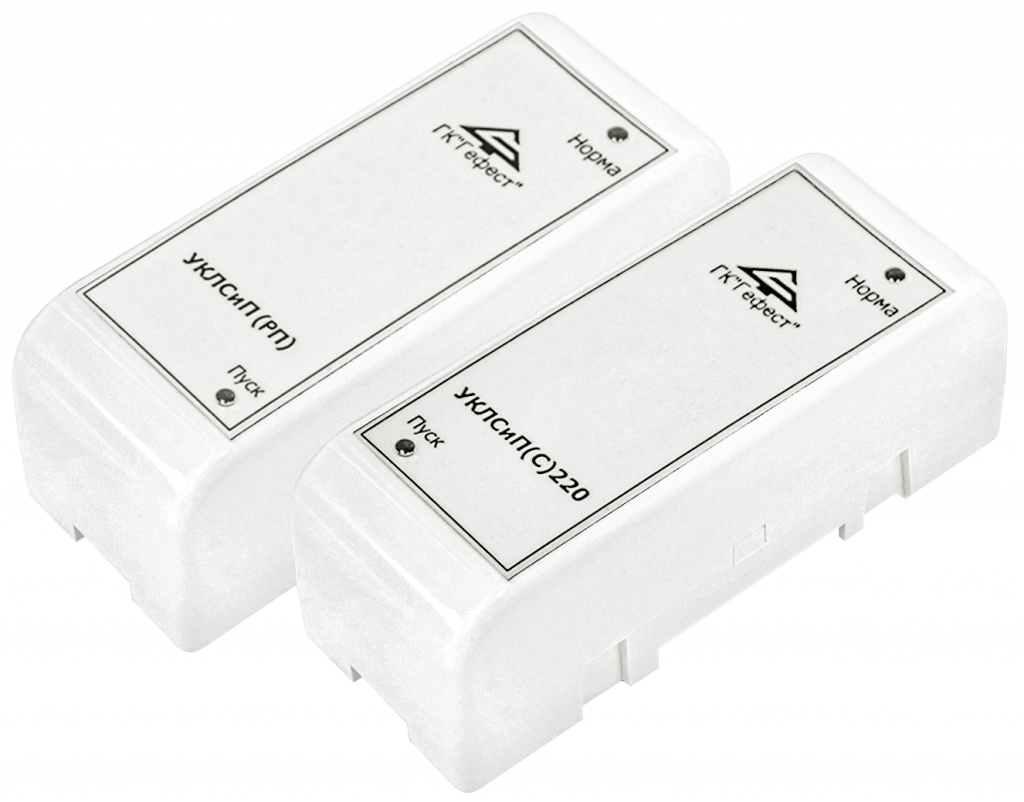

УКЛСиП(РП) - Устройство контроля линии связи и пуска (расширитель периферии) | Исполнительные устройства, периферийные устройства ППУ «Гефест» | Контроль линий связи и управление исполнительными устройствами |
Периферийные устройства из состава ППУ «Гефест» и их функциональные возможности
Изображение | Название устройства | Объекты управления | Основные функциональные возможности устройства |
Системы оповещения 1 и 2 типа
|
|||
| УК-Д(04) исп. КМ-О |
Постоянно включенные световые оповещатели «Выход» |
• контроль линии связи с оповещателями • контроль оповещателей |
УК-Д(05)-К1/К2 исп. КМ-О | Оповещатели (как постоянно включенные «Выход», так и исходно выключенные) |
• управление оповещателями • контроль линии связи с оповещателями |
|
|
УПН(В) | Постоянно включенный световой оповещатель «Выход» |
контроль оповещателя контроль линии связи с оповещателем |
УПН(С) | Исходно выключенный оповещатель |
• управление оповещателем • контроль линии связи с оповещателем |
|
Системы управления приводами пожарной автоматики | |||

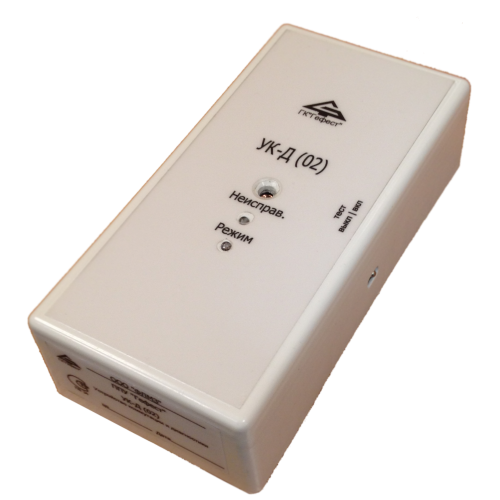

УК-Д(02) исп. КМ-О |
Устройства промышленной, пожарной автоматики 220 В |
• включение/отключение объектов управления • контроль линий связи с объектами управления • контроль объектов управления • контроль наличия напряжения питания |
|
БКП220 | Однофазный двигатель 220 В |
• Включение двигателя (автоматически и вручную) • контроль на обрыв цепей и обмоток • контроль наличия напряжения 220 В • формирование извещений о неисправности • ручная остановка двигателя • контроль пуска двигателя • формирование сигнала «Пуск произведен» |
|
|
БКП220/Р |
Двухобмоточный (реверсивный) двигатель 220 В с нормально замкнутыми концевыми выключателями, подключенными непосредственно в обмотки двигателя |
• контроль подключения • контроль на обрыв проводов и контактов • контроль наличия напряжения • формирование извещений о неисправности, пуске, остановке в крайних положениях |
|
БКП220/РК |
3-х фазный двигатель 220/380 В, обмотки которого соединены треугольником или звездой без нейтрального провода |
• включение двигателя (автоматически и вручную) • контроль на обрыв цепей и обмоток • контроль наличия напряжения питания • формирование извещений о неисправности • ручная остановка двигателя • контроль пуска двигателя • формирование сигнала «Пуск произведен» |
|

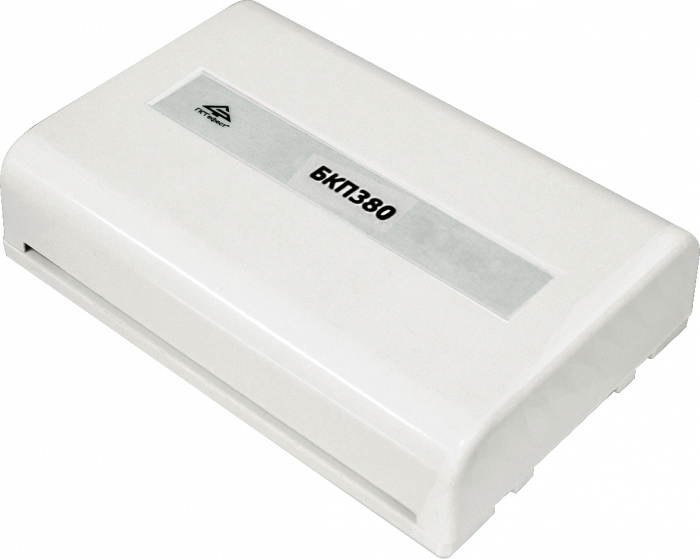

БКП380 |
3-х фазный двигатель 220/380 В, направление вращения которого задается коммутацией фаз сети, обмотки которого могут быть соединены треугольником или звездой без нейтрального провода |
• контроль на обрыв цепей/выключателей/контактов • контроль наличия напряжения • формирование извещений о неисправности/пуске |
|
БКП380/2 |
3-х фазный двигатель 220/380 В с двухступенчатым пуском, начала и |
• включение двигателя (автоматически и вручную) • контроль на обрыв цепей и обмоток • контроль наличия напряжения питания • формирование извещений о неисправности • ручная остановка двигателя • контроль пуска двигателя • формирование сигнала «Пуск произведен» |
УКЛСиП(C)220 | Силовые исполнительные устройства до250В |
• управление исполнительным устройством • контроль линии связи • контроль самого исполнительного устройства • контроль наличия напряжения питания |
|
Системы управления технологическим оборудованием | |||
|
УК-Д(01) | Устройства промышленной, пожарной автоматики 12/24 В и 220 В | • включение/отключение объектов управления |
|
УК-Д(01)12В/24В исп. КМ-О | Устройства промышленной, пожарной автоматики 12/24 В |
• включение/отключение объектов управления • контроль наличия напряжения питания |
| УК-Д(01)220В, УКД(01)220В исп. КМ-О | Устройства промышленной, пожарной автоматики 220 В |
• включение/отключение объектов управления • контроль наличия напряжения питания |
Системы автоматического тушения | |||
|
УК-Д(06) исп. СЭ |
Спринклеры с управляемым (принудительным) пуском |
• контроль исправности цепей подключения и принудительный пуск спринклеров |
Управление аварийным освещением | |||
УК-Д(07) исп. У-АО | Светильник аварийного освещения |
• управление аварийным освещением • контроль сетевого напряжения 220 В • 2 режима освещения |
|
Управление огнезащитными шторами | |||
УК-Д(08) исп. КМ-О |
Реверсивный привод огнезащитных штор 220 В |
• автоматический контроль и управление реверсивным приводом огнезащитных штор • ручное управление, до 4х ПДУ |
Вспомогательное оборудование
ГОЛОВНЫЕ УСТРОЙСТВА
Технические характеристики головных устройств
|
Центральный блок | УКЛСиП (РП) |
Построение полноценного ППУ «Гефест» | + | - |
Расширение функциональных возможностей серийновыпускаемых ППКП, ППКУП или приборов АСУТП | - | + |
Запуск по команде с устройств дистанционного пуска | + | - |
Защита от несанкционированного доступа, запуск с лицевой панели устройства | + | - |
Количество линий связи | 2 ЛС, 2.4 А каждая | 1 ЛС, 2.2 А |
Наличие встроенной световой/звуковой индикации | +/+ | +/- |
ПЕРИФЕРИЙНЫЕ УСТРОЙСТВА
Для систем оповещения 1 и 2 типа
Технические характеристики устройств системы оповещения
ЦБ УКЛСиП УК-Д (04) УК-Д (05) УПН(В) УПН (С) | Центральный блок | УКЛСиП | УК-Д (04) | УК-Д (05) | УК-Д (05) | УК-Д (05) |
Таблички «ВЫХОД» в режиме постоянного свечения (количество по току) | 2.4 А | 2.2 А | 0.3 А | 1(2) | 1 | |
Оповещатели, включаемые по команде «Пуск» (количество по току) | 2.4 А | 2.2 А | 0.5 А | 0.1 А | ||
Возможность ответвлений | + | |||||
Отключение от ЛС (с сохранением целостности) при температуре 90±5°C | + | + | + | + | ||
Режим мигания | + |

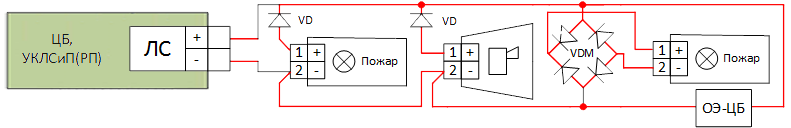

Способы подключения оповещателей в линию связи ППУ «Гефест»:
• Непосредственно к головным устройствам ППУ «Гефест»: ЦБ; УКЛСиП(РП);
• Через периферийные устройства ППУ «Гефест»: УК-Д(04), УК-Д(05)-К1, УК-Д(05)-К2, УПН(С), УПН(В).
В одну линию связи ППУ «Гефест» могут одновременно включаться оповещатели, работающие в режиме постоянного включения и выключенные оповещатели, включаемые только по команде «Пуск».
Номинальное напряжение питания оповещателя: 12/24 В (определяется блоком питания).
Контроль целостности линии связи осуществляется головным устройством по наличию ответа от оконечного элемента центрального блока ОЭ-ЦБ.
Нормативные требования
Приборы приемно-контрольные пожарные, имеющие функцию управления оповещателями, должны обеспечивать автоматический контроль линий связи с выносными оповещателями на обрыв и короткое замыкание.
СВОД ПРАВИЛ СП 5.13130.2009, п. 13.14.3
В помещение с круглосуточным пребыванием дежурного персонала должны быть выведены извещения о неисправности приборов контроля и управления, установленных вне этого помещения, а также линий связи, контроля и управления техническими средствами оповещения людей при пожаре и управления эвакуацией, противодымной защиты, автоматического пожаротушения и других установок и устройств противопожарной защиты.
СВОД ПРАВИЛ СП 5.13130.2009, п. 14.4
4.8. Кабельные линии и электропроводка, систем противопожарной защиты, средств обеспечения деятельности подразделений пожарной охраны, систем обнаружения пожара, оповещения и управления эвакуацией людей при пожаре, аварийного освещения на путях эвакуации, аварийной вентиляции и противодымной защиты, автоматического пожаротушения, внутреннего противопожарного водопровода, лифтов для транспортировки подразделений пожарной охраны в зданиях и сооружениях должны сохранять работоспособность в условиях пожара в течение времени, необходимого для выполнения их функций и полной эвакуации людей в безопасную зону.
СВОД ПРАВИЛ 6.13130.2013
Статья 82. Требования пожарной безопасности к электроустановкам зданий и сооружений
П.2. Кабельные линии и электропроводка систем противопожарной защиты, средств обеспечения деятельности подразделений пожарной охраны, систем обнаружения пожара, оповещения и управления эвакуацией людей при пожаре, аварийного освещения на путях эвакуации, аварийной вентиляции и противодымной защиты, автоматического пожаротушения, внутреннего противопожарного водопровода, лифтов для транспортировки подразделений пожарной охраны в зданиях и сооружениях должны сохранять работоспособность в условиях пожара в течение времени, необходимого для выполнения их функций и эвакуации людей в безопасную зону.
Федеральный закон от 22.07.2008 N 123-ФЗ (ред. от 29.07.2017) "Технический регламент о требованиях пожарной безопасности"
