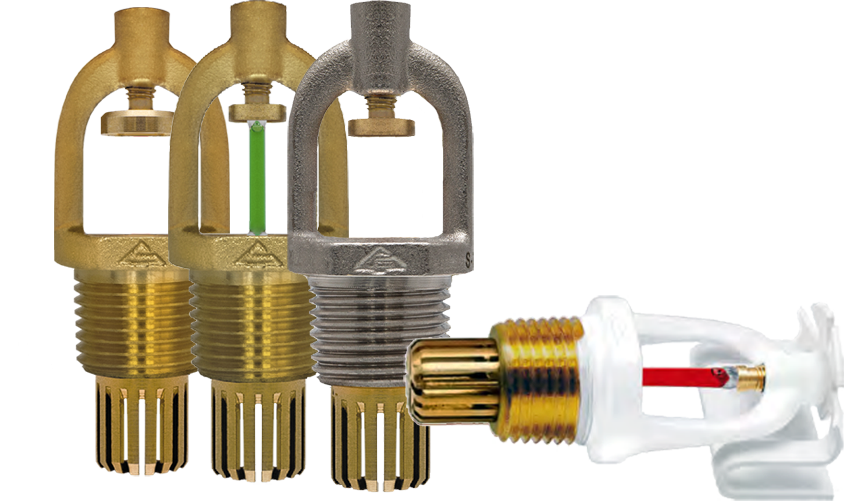

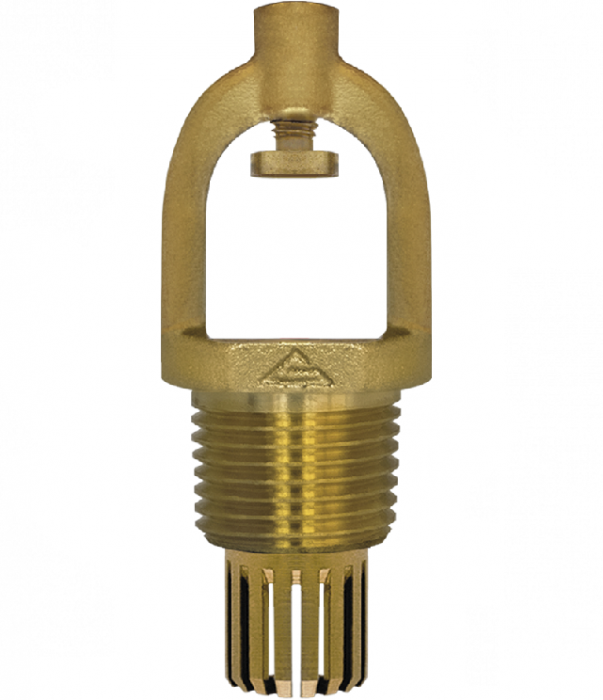

Пожаротушение тонкораспыленной водой основано на ликвидации очага возгорания каплями воды с эффективным диаметром не более 150 мкм. Спринклерные и дренчерные распылители ТРВ «Аква-Гефест» предназначены для использования в автоматических установках водяного пожаротушения с целью:
-
тушения пожаров классов А и В по ГОСТ 27331-87:
-
в помещениях и производствах, относящихся к 1, 2, 3, 4.1, 4.2, 5 и 6 группам в соответствии с Приложением А СП 485.131150.2020;
-
в пространствах за фальшпотолками и фальшполами;
-
охлаждения технологического оборудования и строительных конструкций;
-
создания водяных завес.

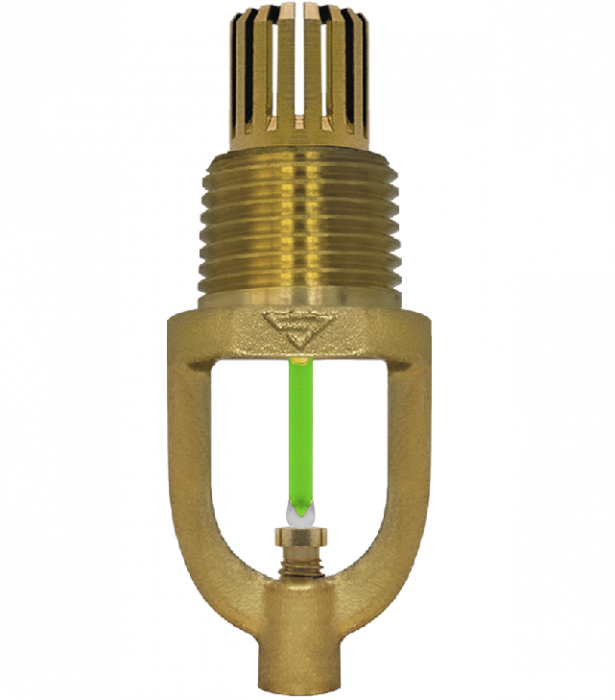

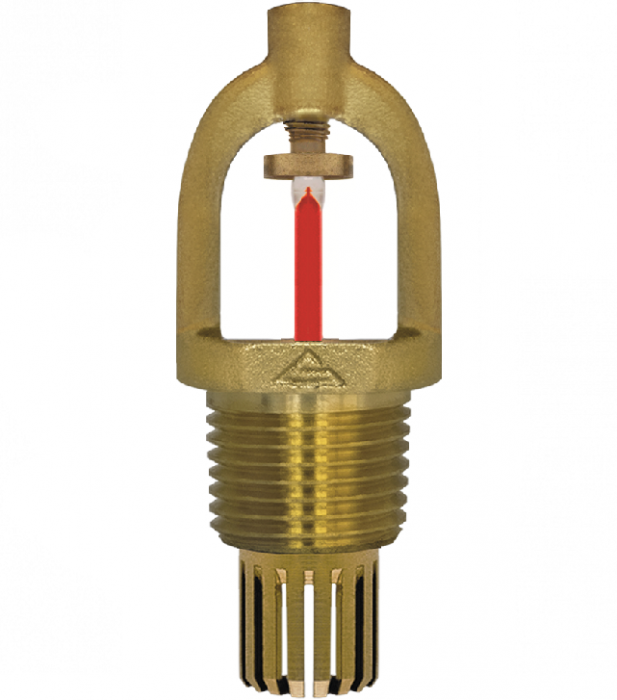

В конструкции спринклерных распылителей используются колбы быстрого реагирования диаметром 3 мм производства компании JOB GmbH (Германия) с температурами срабатывания 57°С, 68°С, 79°С, 93°С.
Все типы спринклерных распылителей могут быть изготовлены в модификации с принудительным пуском, контролем пуска или принудительным пуском и контролем пуска.
Элементы принудительного пуска и контроля пуска не влияют на обычную работу спринклера. При достижении пороговой температуры в зоне спринклера произойдет его запуск в штатном режиме.
Гидравлические параметры спринклеров с принудительным пуском и контролем пуска не отличаются от параметров оросителей и распылителей традиционного исполнения.

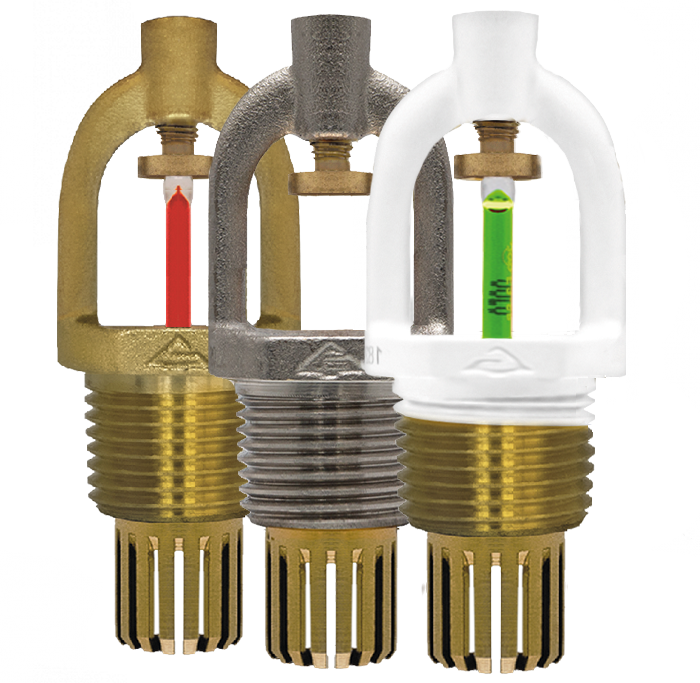

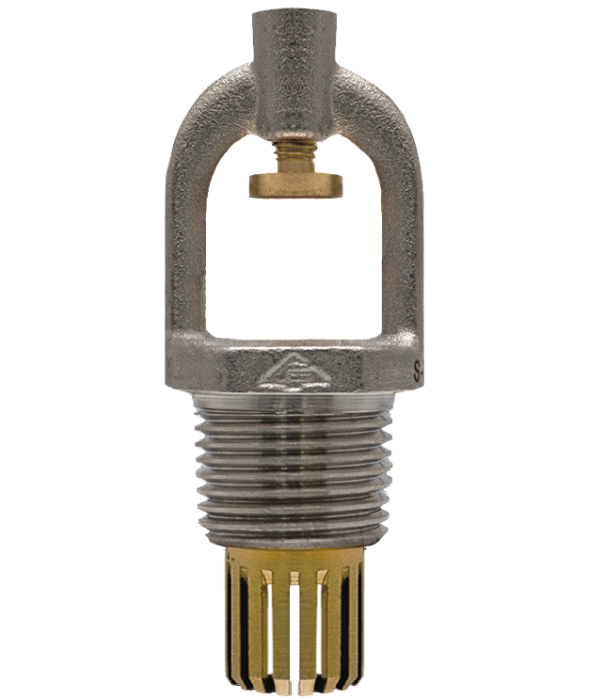

Корпуса распылителей изготавливаются из латуни и могут иметь гальваническое коррозионностойкое покрытие (никелирование) или полимерное покрытие в соответствии с цветовой палитрой RAL.
Для углубленного монтажа распылителей используются цоколи фасонные «Гефест» см. раздел «Арматура для водяного пожаротушения».
Для защиты распылителей от механических повреждений используются защитные решетки «Гефест», см. раздел «Арматура для водяного пожаротушения».
Эпюры интенсивности орошения и графики зависимости интенсивности орошения от давления на защищаемой площади представлены на странице товара.
Проектирование установок тонкораспылённой воды проводится на основе стандартов организации
Таблица. Распылители ТРВ "Аква-Гефест"
Размер и вес транспортной упаковки. Количество изделий в упаковке.
|
Наименование и коэффициент производительности |
Масса кг, не более |
Размер, мм |
Масса упаковки, к г
|
Размер упаковки, мм |
||
|
Розеткой вниз и розеткой вверх |
|
16 шт. |
192шт. |
16 шт. |
192шт. |
|
|
СВS0-ПН(В)о(д)0,025 |
0,088
|
88х28
|
1,31 |
16,8 |
130 х 110 х 81
|
360 х 280 х 187
|
|

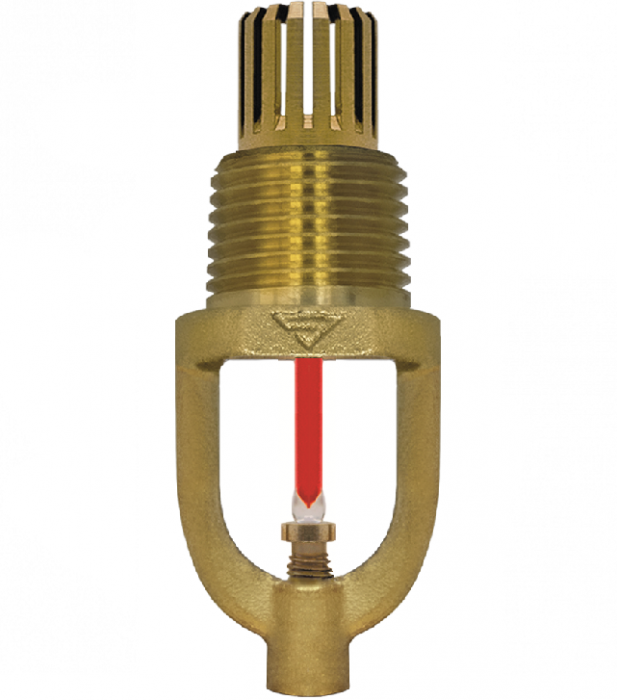

СВS0-ПН(В)о(д)0,045 |
||||||
|

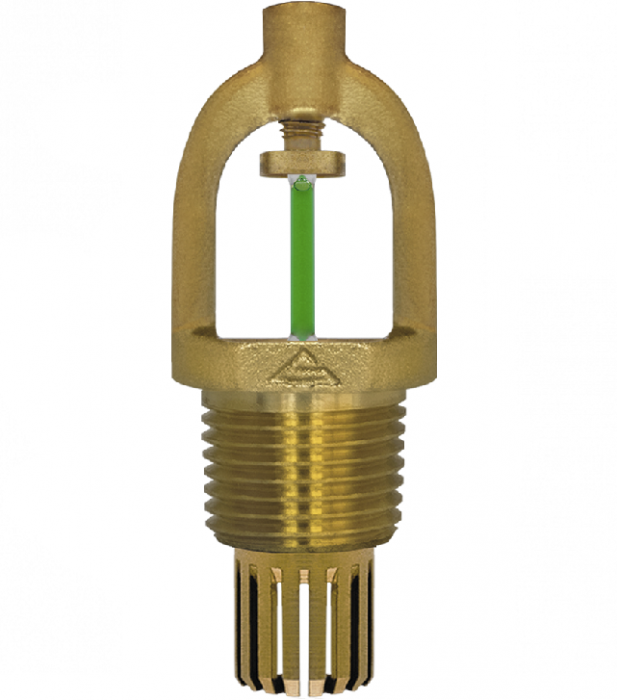

СВS0-ПН(В)о(д)0,07 |
||||||
|

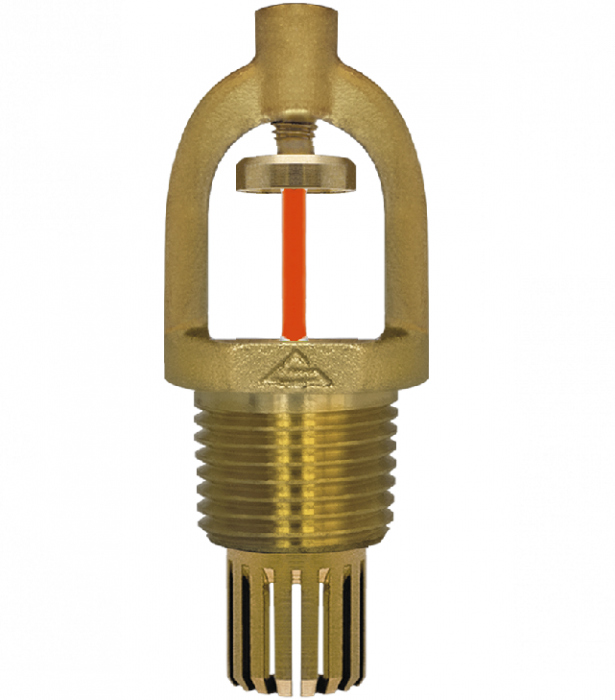

СВS0-ПН(В)о(д)0,13 |
66х28 |
|||||
|

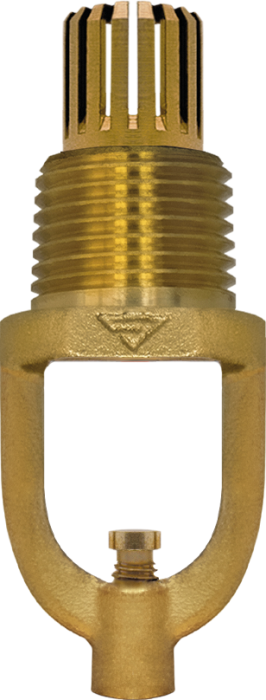

ДВS0-ПН(В)о(д)0,025 |
85х28 |
|||||
|

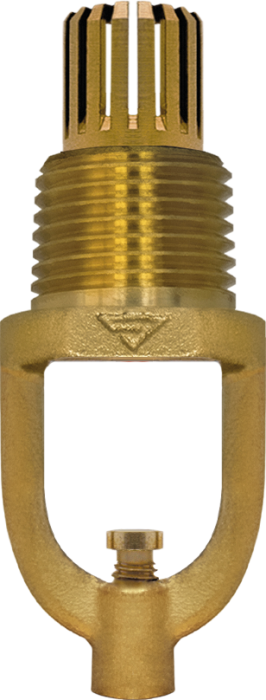

ДВS0-ПН(В)о(д)0,045 |
||||||
|
ДВS0-ПН(В)о(д)0,07 |
70х28 |
|||||
|

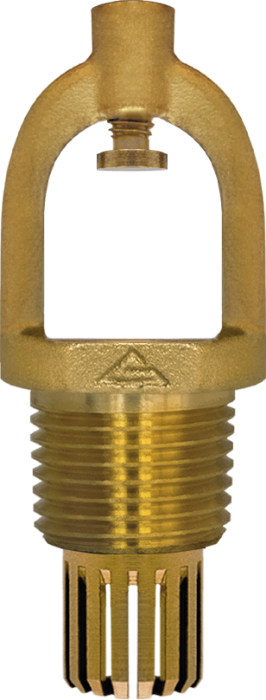

ДВS0-ПН(В)о(д)0,13 |
||||||
|
СВS0-ПНо(д)0,09 |
0,08 |
88х28 |
||||
|

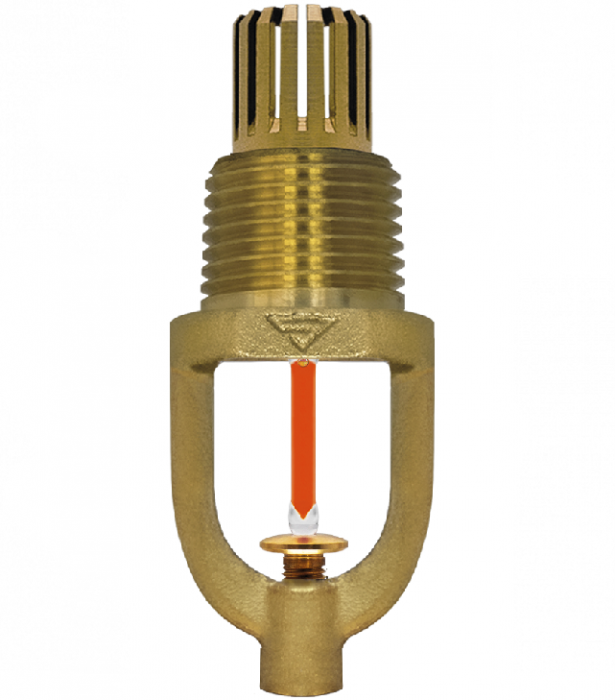

СВS0-ПНо(д)0,10 |
||||||
|
ДВS0-ПНо(д)0,09 |
0,07 |
|||||
|
ДВS0-ПНо(д)0,10 |
||||||
|

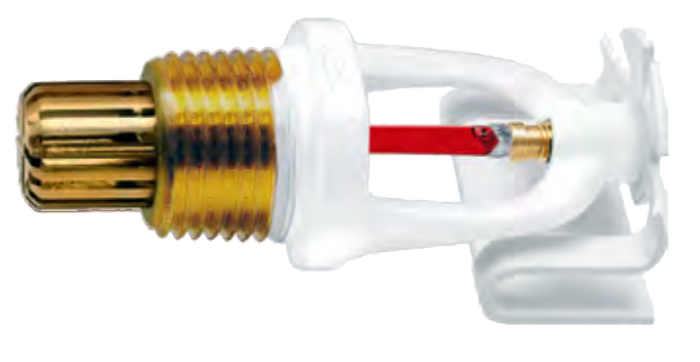

Горизонтальные |
|
|||||
|
ДВЗ1-ПГо(д)0,07 |
0,086 |
80х28 |
||||
|
СВS1- РГо(д)0,07 |
0,09 |
89х30х26 |
||||
