Распылители спринклерные и дренчерные тонкораспыленной воды высокого давления «Аква-ГефестВД» изготавливаются по ТУ 28.99.52-024-98632430-2018.
Проектирование установок с применением распылителей «Аква-Гефест-ВД» и выбор параметров должны производиться в соответствии со Стандартом организации СТО 98632430-001-2020.

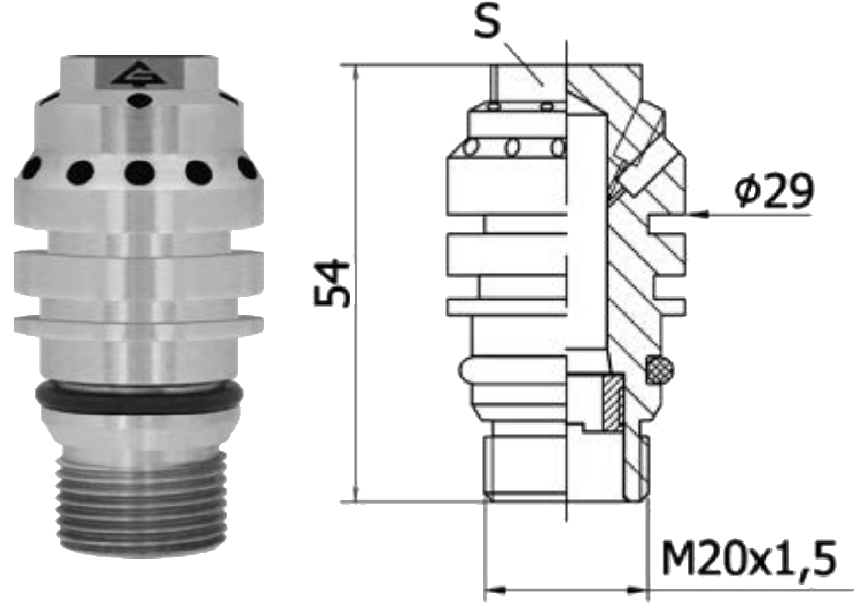

Корпус распылителя может быть изготовлен из латуни ЛС59 или из стали нержавеющей 12Х18Н10Т (определяется проектом), имеет охватываемый размер «под ключ» S 17 по ГОСТ 6424-73.
Запись условного обозначения модификаций спринклера при заказе и в документации имеет следующий вид:
ДВSК0-ПНо(д)0,008(0,011, 0,014, 0,017, 0,02)-М20х1,5.В3-«GDК31(3,5,7,9)», где:
• Д – дренчерный (без теплового замка);
• В – водяной;
• S – специального назначения;
• К – скрытый;
• 0 – направленность потока симметричная концентричная ил 1 – неконцентричная односторонняя;
• П – прочее конструктивное исполнение;
• Н – вертикальное монтажное положение, поток воды направлен вниз, Г - горизонтально;
• о(д) – без декоративного покрытия (с декоративным покрытием);
• 0,008 (0,011, 0,014, 0,017, 0,02) – коэффициент производительности (для других модификаций 0,01(0,015));
• М20х1,5 – размер присоединительной резьбы штуцера;
• В3 – климатическое исполнение по ГОСТ 15150 (для другой модификации);
• «GDК31(3,5,7,9)» – каталожное обозначение положением вниз (для других модификаций «GGDК32(6)» – горизонтально )
Технические характеристики
| Параметр | Значение | ||||
| Диаметр ячейки фильтра, мм | 0,13 | ||||
| Диапазон рабочего давления, МПа | 8-12 | ||||
| Присоединительная резьба | М20х1,5 | ||||
| Габаритные размеры не более, мм | 55х30 | ||||
|
Масса распылителя не более, кг |
0,13 | ||||

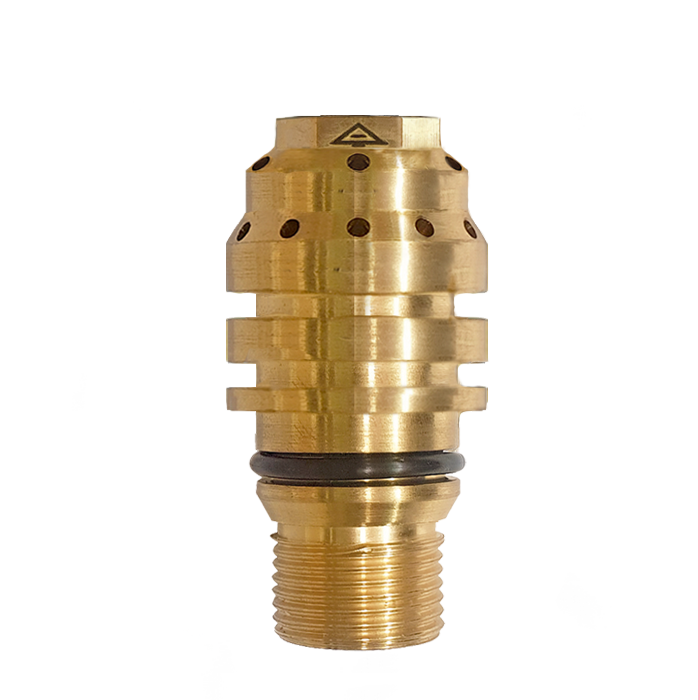

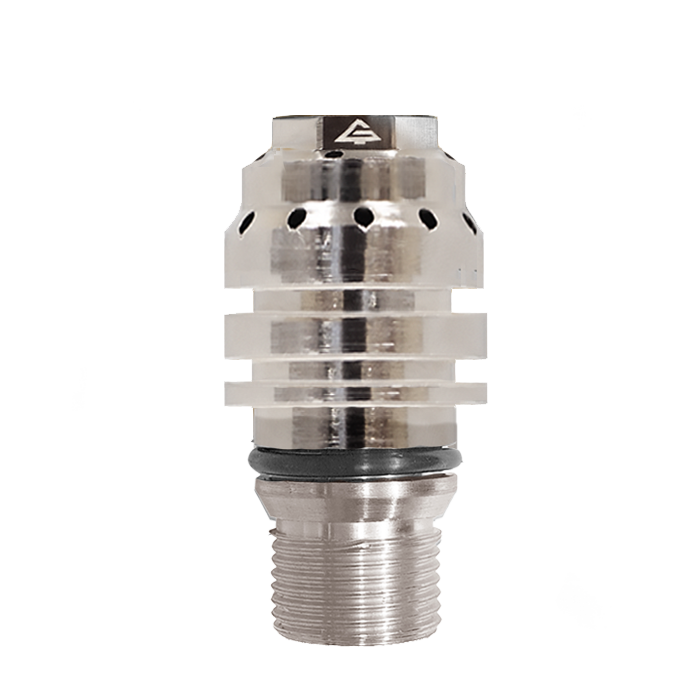

Распылители «Аква-Гефест-ВД» монтажным положением вниз
| Параметр | Обозначение положением вниз | ||||
| GDK31 |
GDK33 |
GDK35 |
GDK37 |
GDK39 | |
| Коэффициент производительности | 0,008 | 0,011 | 0,014 | 0,017 | 0,02 |
| Максимальная высота установки угол 120°, м | 5 | 7 | 9 | ||
|
Максимальная защищаемая площадь при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
9 | 10 | 12 | 10 | 12 |

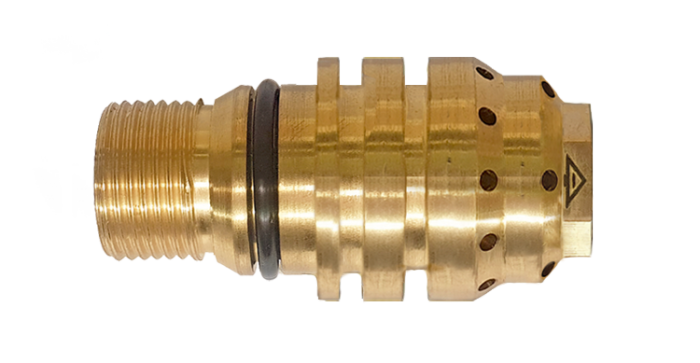

Распылители «Аква-Гефест-ВД» монтажным положением горизонтально
| Параметр | Обозначение дренчеров | |||||||||
|
GGDK32 |
GGDK36 | |||||||||
| Коэффициент производительности | 0,01 | 0,015 | ||||||||
| Количество /диаметр отверстий, мм | 4х0,65 +6х0,65 | 6х0,65 +7х0,65 | ||||||||
| Максимальная высота установки, м | 5 | |||||||||
|
Максимальная защищаемая площадь при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
10 | |||||||||
Технические характеристики спринклеров с принудительным пуском и контролем пуска «Аква-Гефест» идентичны техническим характеристикам соответствующих обычных спринклеров «Аква-Гефест».
Элементы принудительного пуска и контроля срабатывания не влияют на обычную работу спринклера. При достижении температуры активации в зоне спринклера произойдёт его штатный запуск, если по каким-либо причинам ранее (например, в режиме «Авт. откл.») не был произведён его принудительный пуск.
Гидравлические параметры спринклеров с принудительным пуском не отличаются от параметров оросителей и распылителей традиционного исполнения!

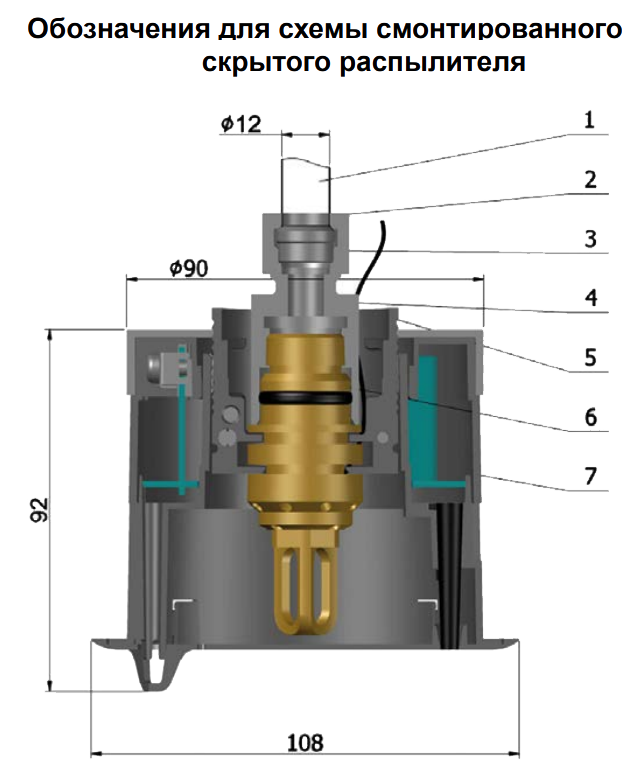

| 1 | трубопровод распределительный |
| 2 | гайка накидная Nu-12-S |
| 3 | кольцо врезное Cr-12-S |
| 4 | переходник DTK1M20S |
| 5 | вставка в корпус извещателя для распылителей «Аква-Гефест-ВД» |
| 6 | спринклер скрытый с контролем (соединительные провода поставляются в комплекте) |
| 7 |
извещатель пожарный тепловой сателлитный ИПТ-СИ-кс |
