Подвесы предназначены для труб систем водяного пожаротушения.
Подвесы для труб применяются для свободного горизонтального размещения труб автоматических установок пожаротушения и обеспечивают надежную фиксацию трубопровода на заданной высоте. Высота расположения труб регулируется посредством резьбовой шпильки.
Используются во всех категориях зданий: жилых, общественных, производственных и складских.
Изготавливаются из листовой стали 08ПС-5 ГОСТ 14918 толщиной 1 мм (размеры 1”-2”) или 1,5 мм (размеры 2 1/2-6”) с последующим горячим цинкованием.
Предлагаются подвесы для труб ПТ D'', где D – наружный диаметр прохода трубы пожаротушения в дюймах, для которой предназначен данный подвес.

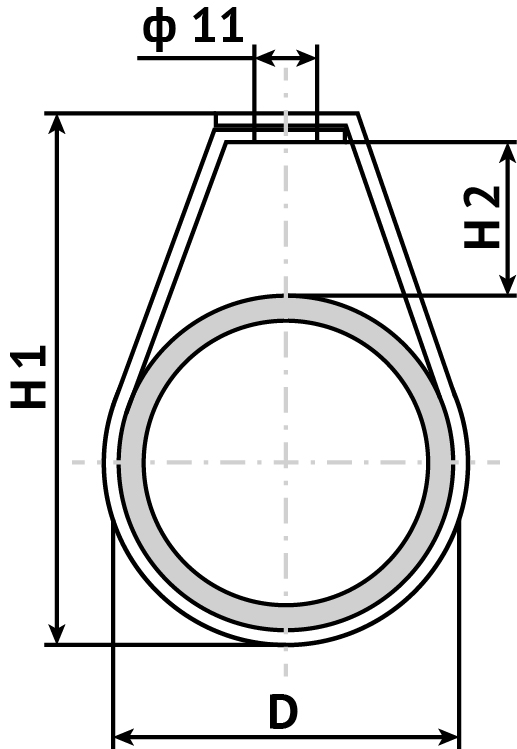

Подвес для труб Обозначение размеров
Типовые размеры и технические показатели на подвесы для труб водяного пожаротушения
Условное обозначение | Номинальный размер, мм D | Размеры, мм | Вес, кг/ 100 шт. | Макс. нагрузка, кН | |
---|---|---|---|---|---|
H1 | H2 | ||||

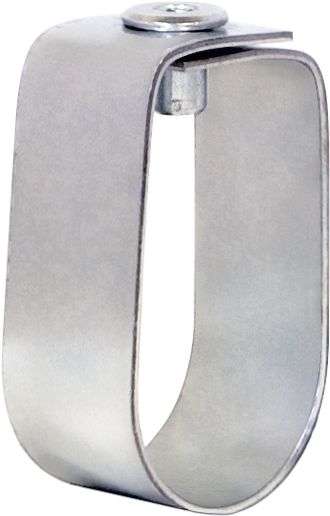

ПТ 1" | 25 | 63 | 23 | 6.2 | 1.3 |

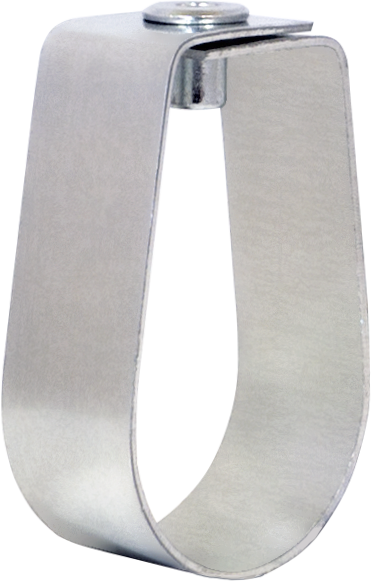

ПТ 11/4" | 32 | 78 | 26 | 7.8 | 1.3 |

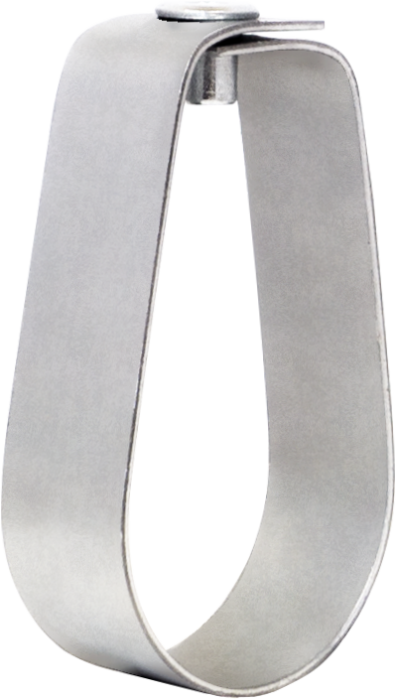

ПТ 11/2" | 40 | 90 | 35 | 9.2 | 1.3 |

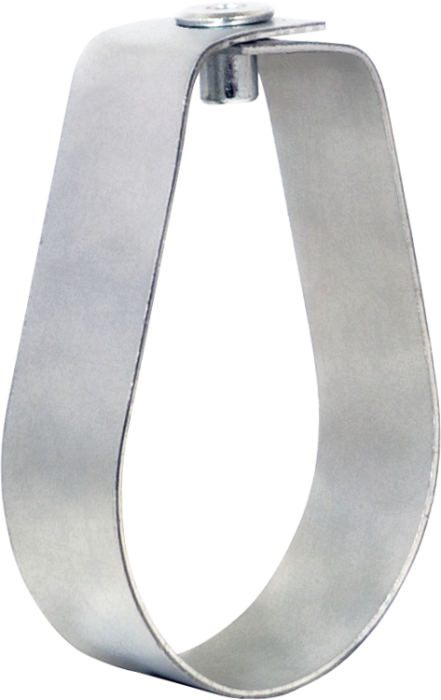

ПТ 2" | 50 | 93 | 26 | 10.2 | 1.3 |

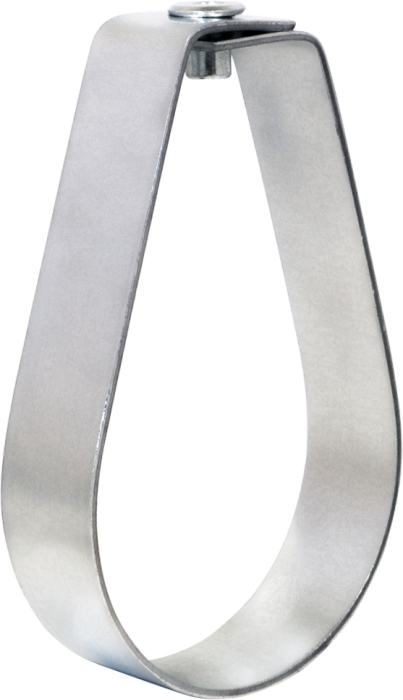

ПТ 21/2" | 65 | 125 | 42 | 12.2 | 2.2 |

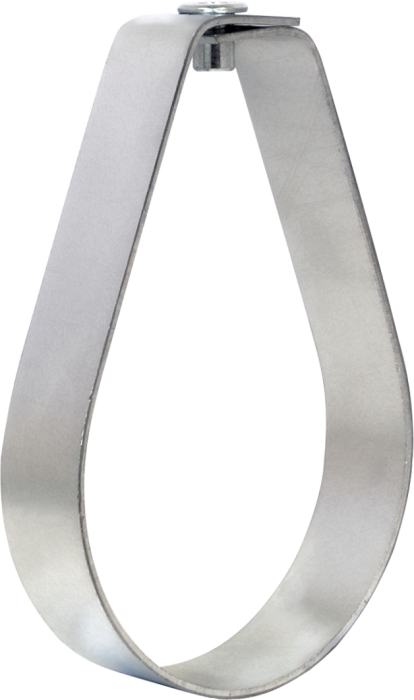

ПТ 3" | 80 | 136 | 41 | 13.3 | 2.2 |

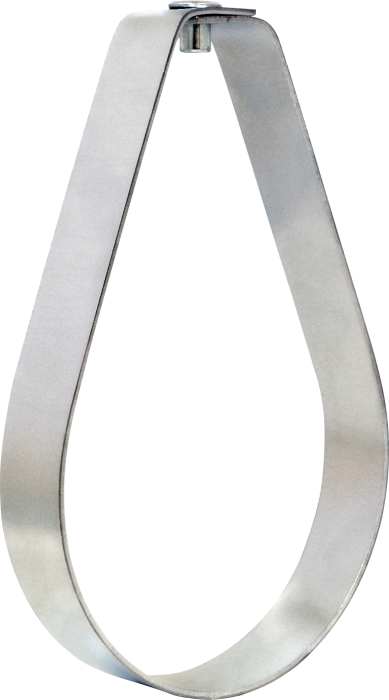

ПТ 4" | 100 | 179 | 55 | 16.4 | 2.2 |
ПТ 6" | 150 | 235 | 102 | 22.1 | 2.2 |
Резьбовая шпилька и гайка в комплект не входят и приобретаются отдельно.
