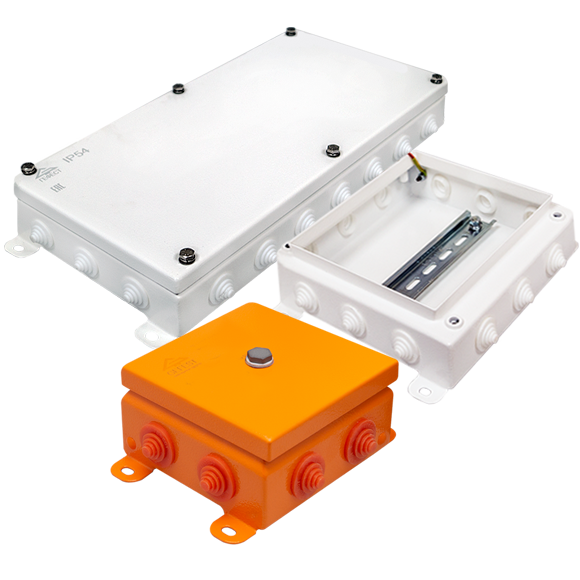

Коробки монтажные КМ IP55 предназначены для соединения и разветвления электропроводки различного назначения. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.
Корпус изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016.
Корпус коробок монтажных имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. Коробки оснащаются DIN-рейкой для крепления клемм. На крышке и корпусе располагаются заземляющие зажимы «РЕ».
Клеммные колодки в комплект поставки не входят.
Внимание! DIN-рейка не установлена на коробках типоразмеров: 0808, 0812, 1010.
Коробки оснащаются DINрейкой для крепления клемм. На крышке и корпусе располагаются заземляющие зажимы «РЕ».

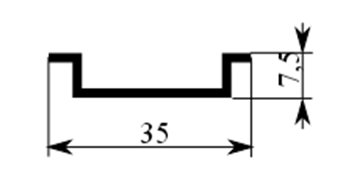

| Профиль DIN-рейки |

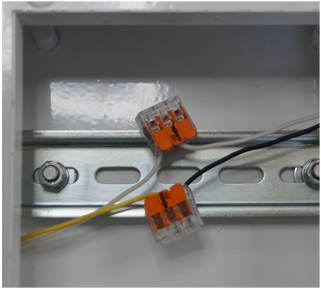

Пример установки клеммных колодок на DIN-рейку |
Пример навесной установки клеммных колодок |
|---|---|---|
|
|
|
В боковых стенках установлены ступенчатые силиконовые втулки мембранного типа, обеспечивающие степень защиты не ниже IP55.
Коробки монтажные имеют повышенную коррозионную стойкость за счёт гальванической обработки и полимерного покрытия. Все наружные элементы крепления выполнены из нержавеющей стали.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТУ КФСТ.301262.134.
Основные технические характеристики
КФСТ.301262.134 ТУСтепень защиты: IP55.
Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100°С.
Диапазон минимального и максимального диаметров присоединяемого кабеля 4-18 мм.
Варианты исполнения коробок IP55
| Корпус | Обозначение | Габаритные размеры, мм* |
Кол-во вводов до |
 |

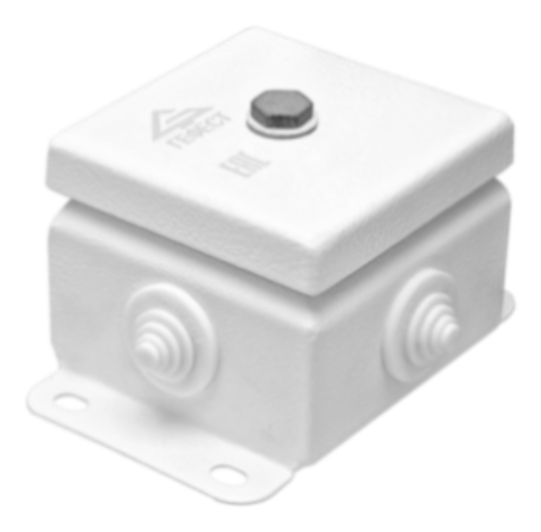

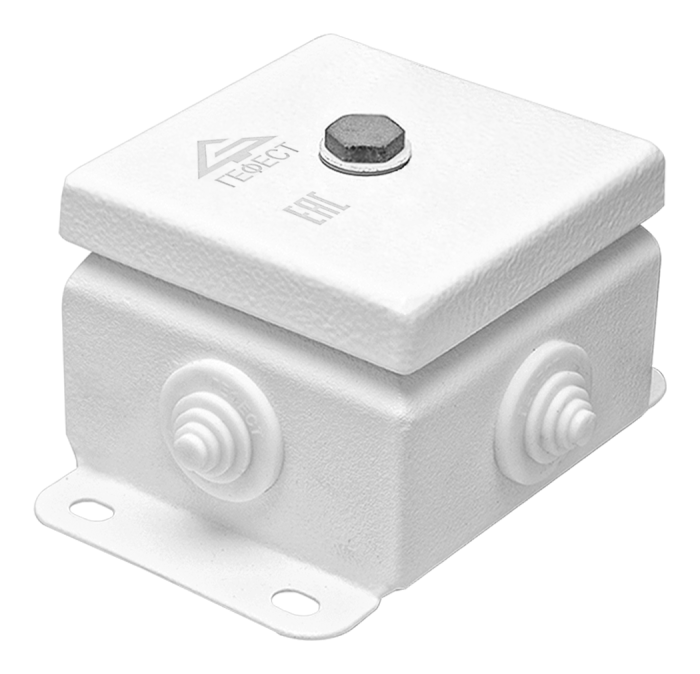

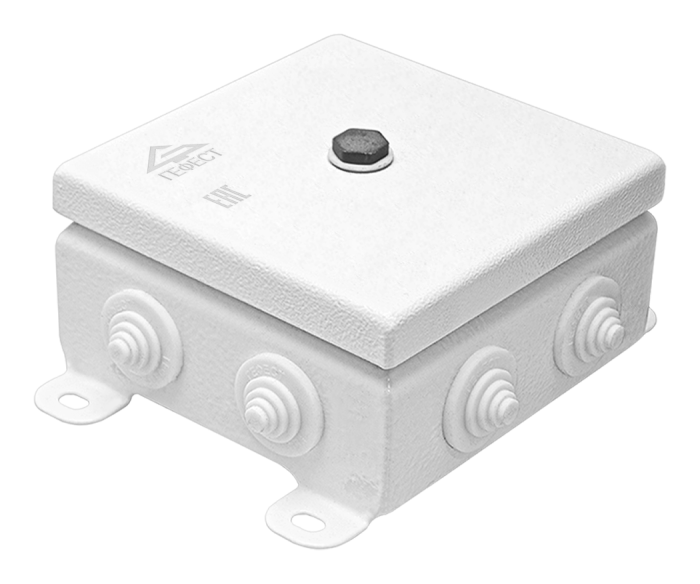

КМ IP55 -0808 | 86х86х62 | 4 |
|

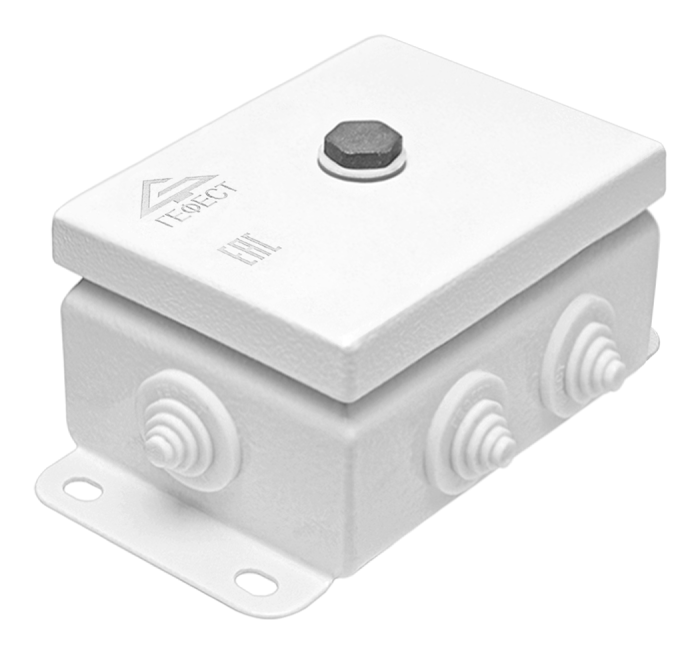

КМ IP55 -0812 | 86х126х62 | 4 |
 |

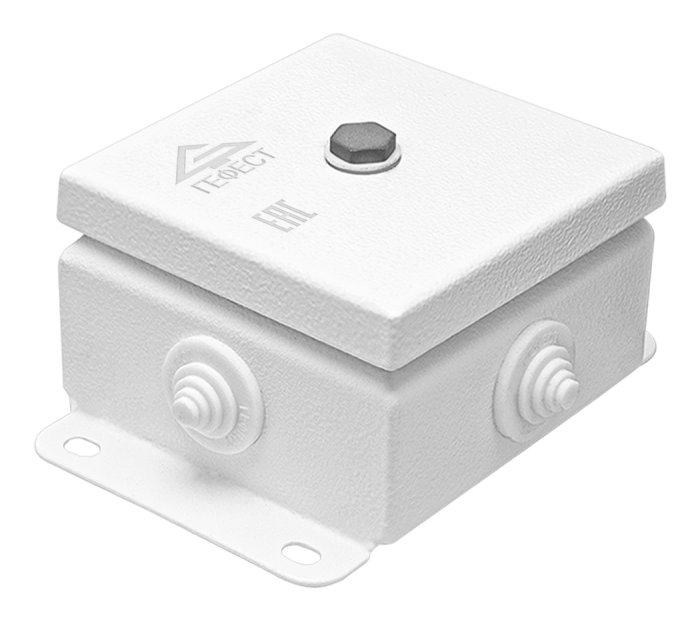

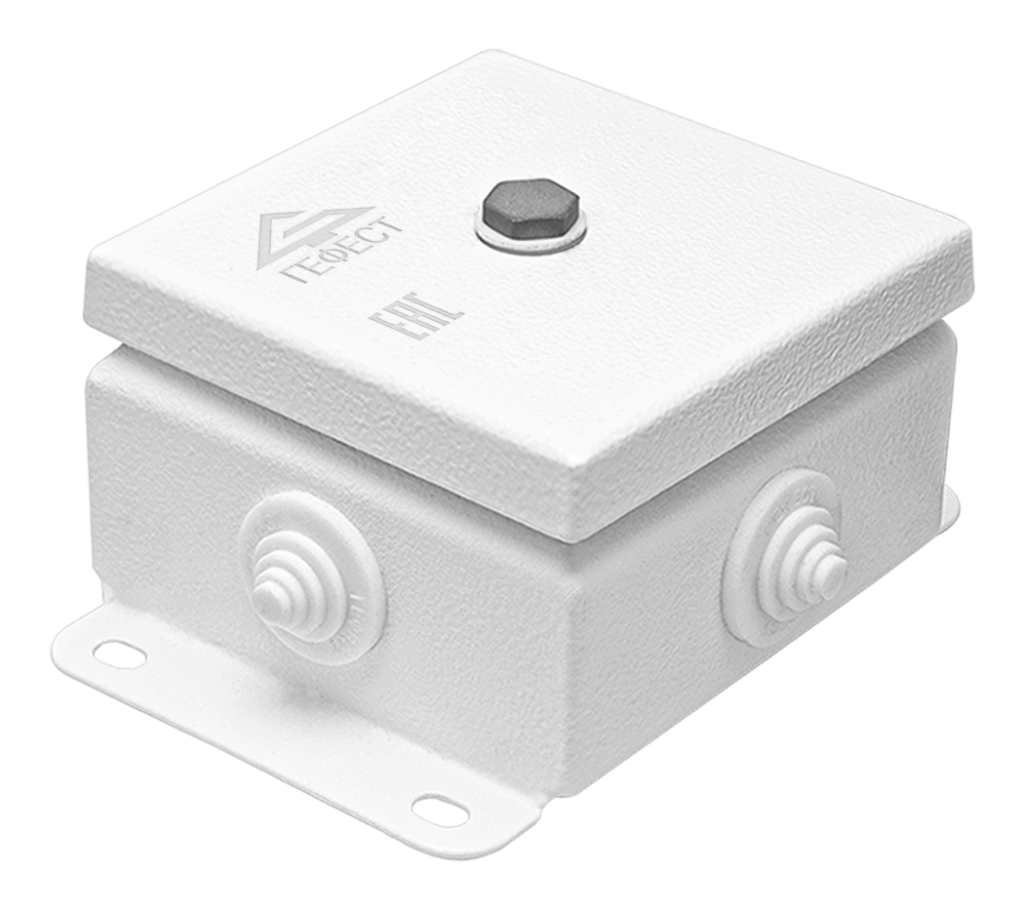

КМ IP55 -1010 | 103х103х62 | 6 |
|
|

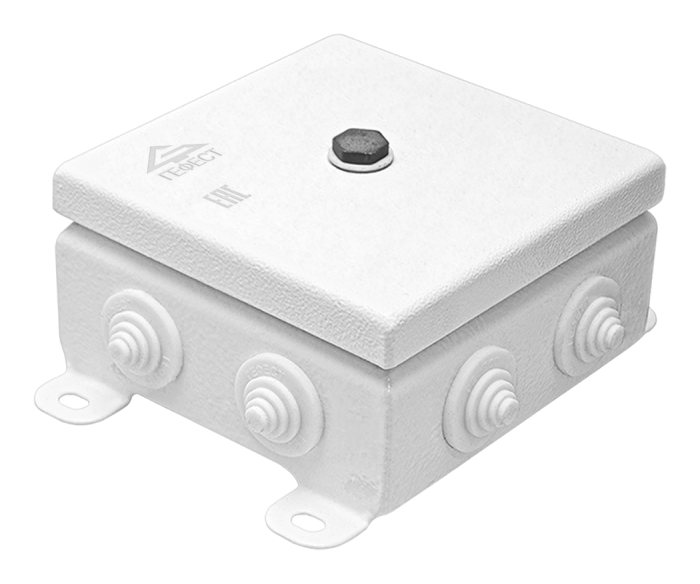

КМ IP55 -1212 | 123х123х62 | 8 |
|

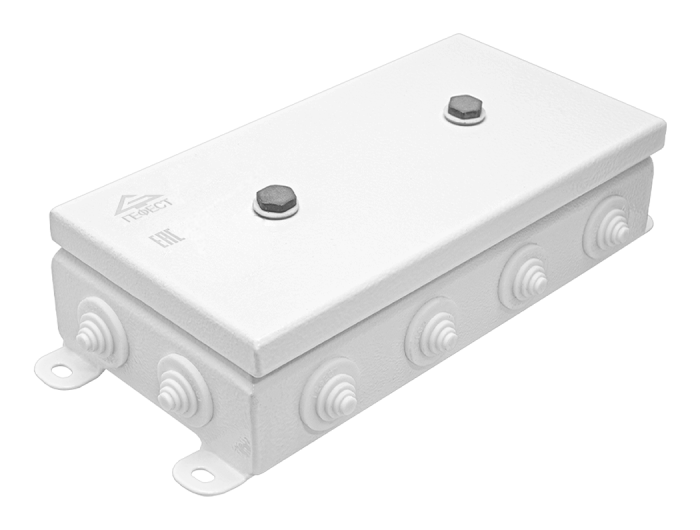

КМ IP55 -1224 | 123х240х62 | 12 |
|

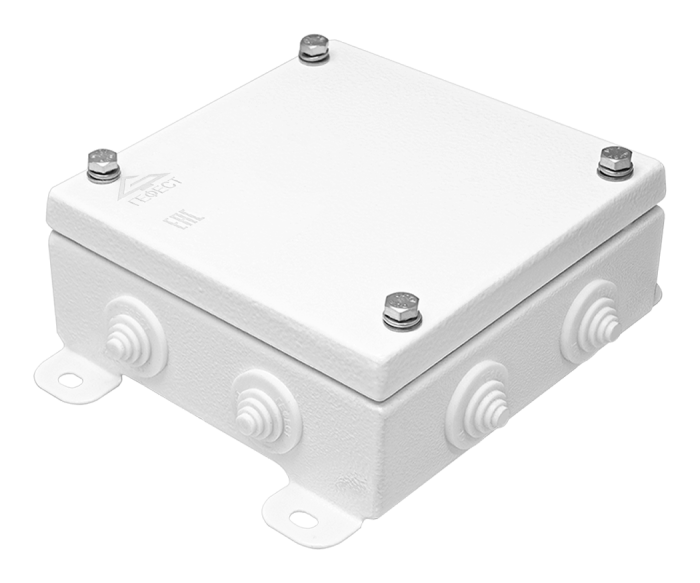

КМ IP55 -1515 | 150х150х62 | 8 |
|

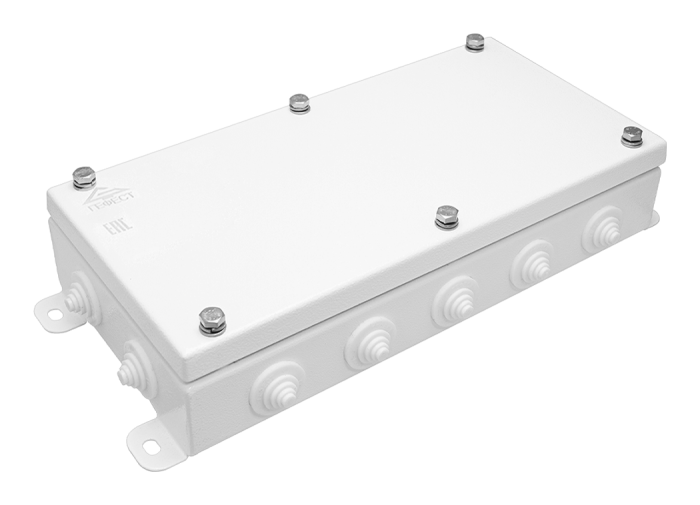

КМ IP55 -1530 | 150х300х62 | 14 |
|
|

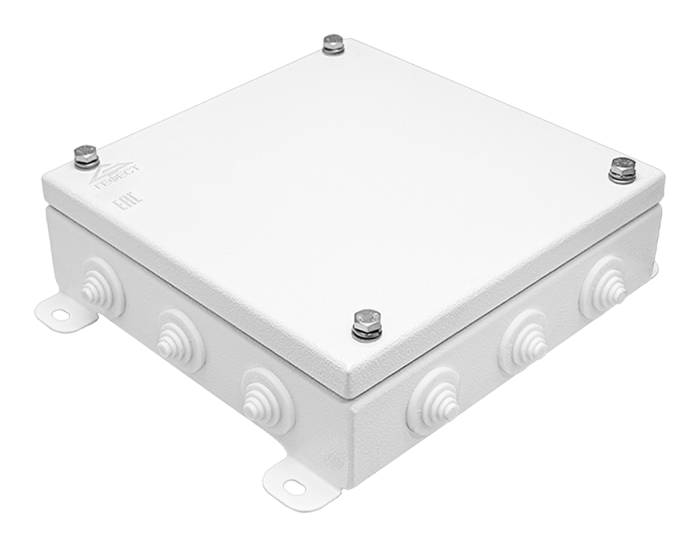

КМ IP55 -2020 | 200х200х62 | 12 |
|
|

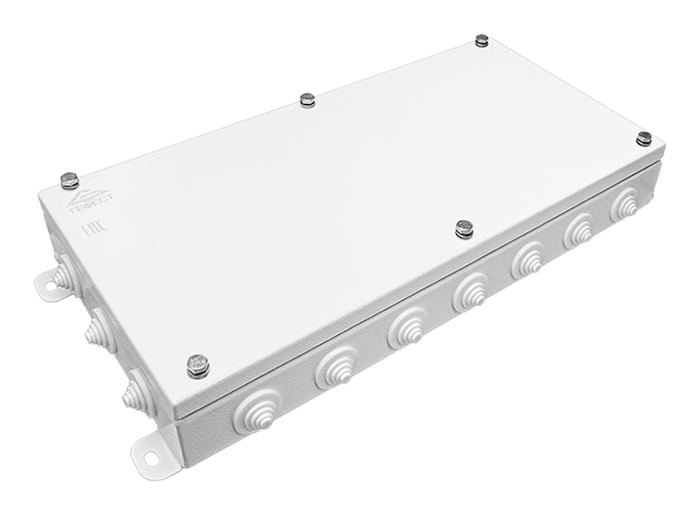

КМ IP55 -2040 | 200х400х62 | 20 |
Пример записи условного обозначения коробки при заказе и в документации
Для коробок со степенью защиты оболочки IP55 - КМ IP55-х где:
КМ – тип коробки;
IP55 - степень защиты оболочки;
х - размер корпуса коробки: «0808»; «1010»; «0812»; «1515»; «1530»; «2020»; «2040»;
ВНИМАНИЕ! Данные изделия НЕ предназначены для использования в составе огнестойких кабельных линий.
Размер и вес транспортной упаковки. Количество изделий в упаковке.
| Обозначение модификации | Размер*, мм | Вес до, кг | Количество в упаковке, шт | Вес упаковки, кг | Размер упаковки, мм |
| КМ IP55-0808 | 86x86x62 | 0,5 | 24 | 12 | 420 х 420 х 160 |
| КМ IP55-0812 | 86x126x62 | 0,6 | 10 | 6 | 360 х 360 х 160 |
| КМ IP55-1010 | 103x103x62 | 0,6 | 12 | 7,2 | 360 х 360 х 160 |
| КМ IP55-1212 | 123x123x62 | 0,75 | 12 | 9 | 420 х 420 х 160 |
| КМ IP55-1224 | 123x240x62 |
1,2 |
5 | 6 | 300 х 300 х 160 |
| КМ IP55-1515 | 150х150х62 | 1,2 | 8 | 9,6 | 420 х 420 х 160 |
| КМ IP55-1530 | 150х300х62 | 2,5 | 4 | 10 | 360 х 360 х 160 |
| КМ IP55-2020 | 200х200х62 | 1,8 | 2 | 3,6 | 240 х 220 х 180 |
| КМ IP55-2040 | 200х400х62 | 3,5 | 2 | 7 | 460 х 235 х 160 |
Срок службы изделия не менее 10 лет, при соблюдении правил эксплуатации.
