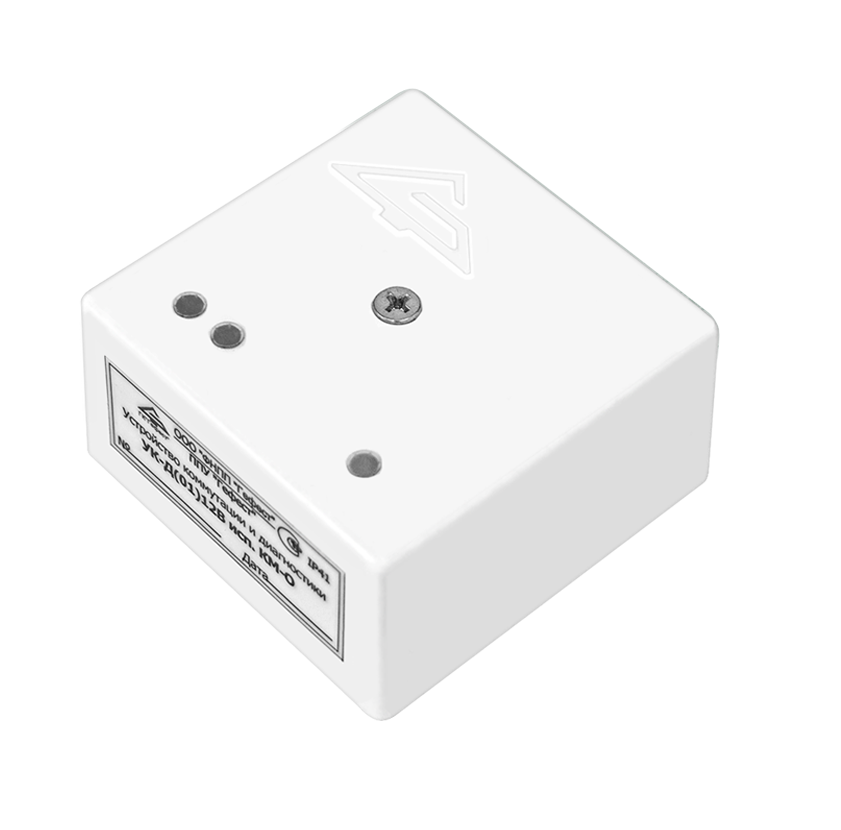

Устройство коммутации и диагностики для системы управления технологическим оборудованием УК-Д(01),12В исп. КМ-О
УК-Д(01)12В ИСП. КМ-О предназначены для коммутации (включения /выключения) различных исполнительных устройств, инженерного и технологического оборудования, работающих от сети постоянного тока с напряжением 12В.
Обеспечивает:
• две группы перекидных контактов реле;
• сохранение режима «Пуск» при снятии напряжения или обрыве линии связи с головным устройством;
• контроль наличия напряжения внешнего источника питания и формирование извещения «Неисправность» при его пропадании;
• отключение нагрузки при превышении температурой окружающей среды значения 90±5 °C.
УК-Д(01) 12В ИСП. КМ-О может работать в составе ППУ "Гефест" (при подключении в линию связи с головным устройством ЦБ или УКЛСиП(РП)) или под управлением стороннего ППУ (подключение через УКЛСиП(РП)).
Принцип работы:
• линия связи должна иметь напряжение от 20 до 28 В (питание ЦБ или УКЛСиП(РП) от источника 24 В);
• число подключаемых в линии связи устройств определяется при проектировании, исходя из суммарного тока потребления исполнительными устройствами;
• устройство по команде «Пуск» включает реле с перекидными контактами;
• при обрыве обмотки собственного пускового реле устройство формирует и передает головному устройству ЦБ или УКЛСиП(РП) извещение «Неисправность».
Максимальные напряжение и ток, коммутируемые контактами исполнительного реле: =30 В, 3 А.
Технические характеристики
|
Параметр |
Значение |
| Напряжение питания (БП) | от10,2 до 13,2 В |
| Номинальное напряжение линии связи (ЛС) ППУ «Гефест» | 24 В |
| Величина тока, потребляемого по ЛС, в режиме неисправности, не более | 7 мА |
|
Величина тока, потребляемого от источника питания, не более: в дежурном режиме в режиме «Пуск» |
6 мА 38 мА |
| Максимальное напряжение и ток, коммутируемые контактами исполнительных реле | 250 В, 8 А |
| Степень защиты оболочки | IР41 |
| Диапазон рабочих температур | от –40 до +55°С |
| Средний срок службы | 10 лет |
| Габаритные размеры, не более | 70х70х36 м |
| Масса, не более |
0,140 кг |

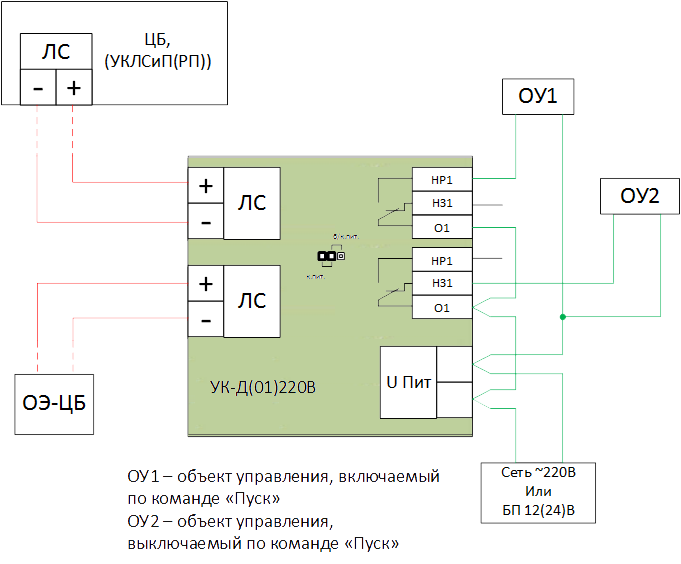

Схема подключения
| Габаритный размер | 70х70х36 мм |
| Диапазон эксплуатационных температур | от –40 до +55°С |
| Максимальные напряжение и ток, коммутируемые в нагрузку | 250 В, 8 А |
| Масса | 0,14 кг |
| Модель | УК-Д(01) 12В исп. КМ-О |
| Номинальное напряжение линии связи | 24 В |
| Степень защиты | IР41 |
| Ток потребления от линии связи, не более | 7 мА |
| Электропитание: напряжение | от 10,2 до 13,2 В |
| Электропитание: ток, не более | в дежурном режиме 6 мА, в режиме «Пуск» 38 мА |
