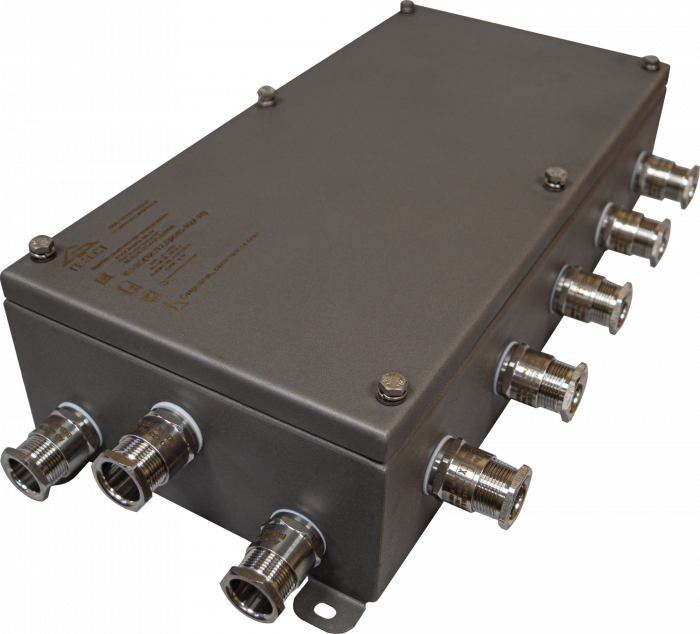

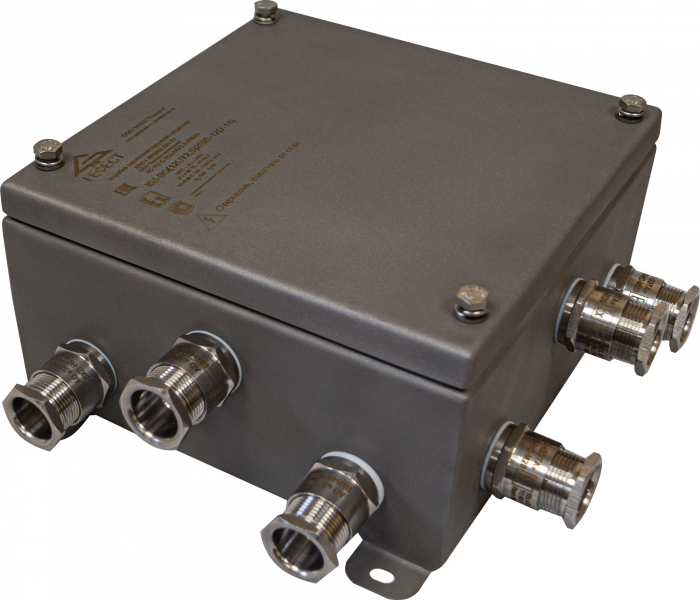

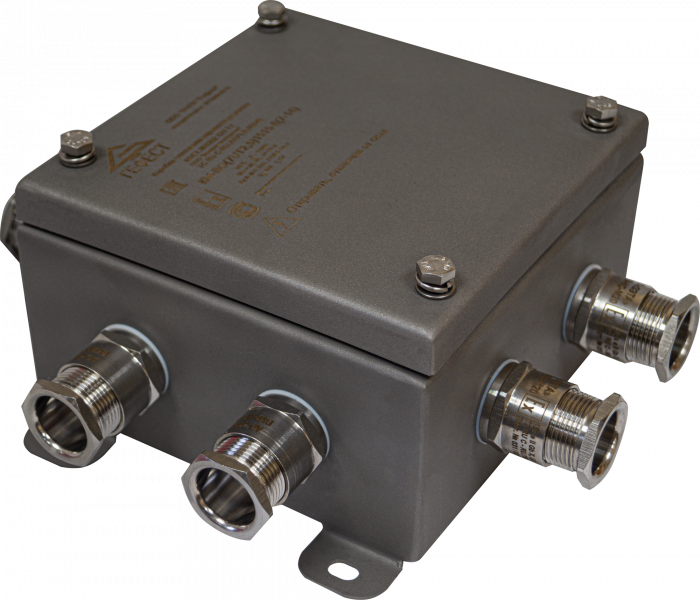

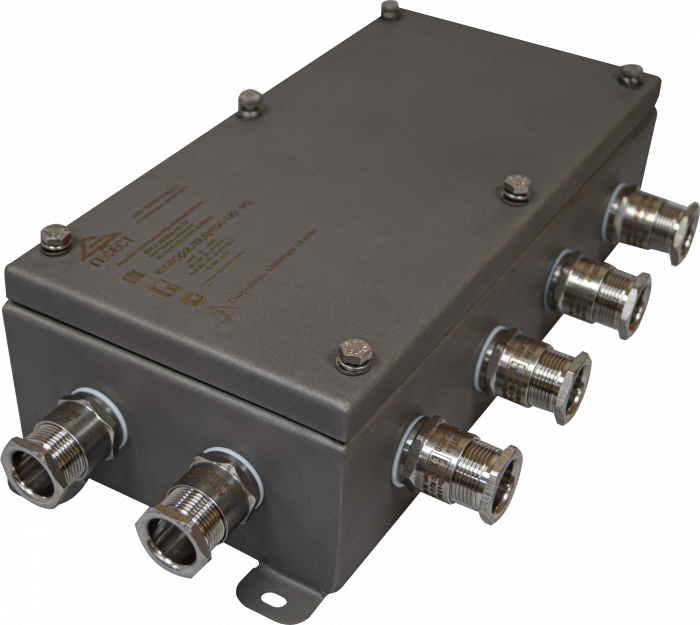

Коробки монтажные взрывозащищенные огнестойкие КМ-ВО

Коробки монтажные взрывозащищённые огнестойкие КМ-ВО предназначены для соединения и разветвления кабелей электрических и осветительных цепей постоянного и переменного тока, кабелей информационных сетей, сигнальных и контрольных цепей систем обеспечения пожарной безопасности во взрывоопасных средах с содержанием газа и пыли (кроме подземных выработок шахт и их наземных строений). Применяются для монтажа во взрывоопасных зонах помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-2014 и отраслевыми правилами безопасности, регламентирующих применение данного оборудования во взрывоопасных средах.

Корпус изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства.  Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки.

Коробки КМ-ВО поставляются с Ex-клеммами и расположенными между ними изоляторами из керамики, закреплёнными на DIN-рейке. Изоляторы обеспечивают надёжную защиту соединения проводов в условиях пожара. Все наружные элементы крепления выполнены из нержавеющей стали. На крышке и корпусе располагаются заземляющие зажимы «РЕ».

В боковых стенках устанавливаются Ex-кабельные вводы с внешним диаметром 3-26 мм. По требованию заказчика могут устанавливаться Ex-кабельные вводы иного диаметра при наличии технологической возможности изготовления. Возможно применение бронированных кабелей, а также кабелей, проложенных в металлорукаве или трубе. Все наружные элементы крепления выполнены из нержавеющей стали.

ВНИМАНИЕ! В зависимости от требований проекта, мы изготавливаем взрывозащищенные коробки с различными характеристиками.

Для заказа взрывозащищенных коробок "Гефест" необходимо заполнить "Опросный лист", указав требуемые характеристики изделия: вид взрывозащиты, тип коробки, размер  корпуса коробки в зависимости от клемм, вид клемм и их количество, вид кабельных вводов, их количество и расположение. По всем возникающим вопросам можно обратиться в отдел  техподдержки :8 (812) 600-69-11 в тональном режиме 4.

"Опросный лист" (Скачать файл Word)

Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Характеристики ТУ КФСТ.301262.123.

Степень защиты: IP66.
Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Диапазон температур окружающей среды при эксплуатации: от -60 до +70°С.
Маркировка вида взрывозащиты: 1Ех ib IIС Т6...Т4 Gb X.
                                                        Ех tb IIIC Т80°С...Т1300 C Db X.
                                                        1Ех e IIС Т6...Т4 Gb X.
Диаметр присоединяемого кабеля для применяемых кабельных водов: 3-9, 7-14, 12-20, 18-26 мм.
Максимальное напряжение для цепей «i»: 550 В.
Максимальное напряжение для цепей «е»: 600 В.

Основные технические характеристики коробки соединительной взрывозащищенной

Наименование параметра	Значение
Степень защиты оболочки	IP66
Температура эксплуатации	-600С≤Ta≤ +700С
Максимальное напряжение, В	600 для цепей «е»  550 для цепей «i»
Температурный класс	Т6…Т4  Для температуры окружающей среды от -60 до +20°С   Температурный класс Т6;  Для температуры окружающей среды от -60 до +40°С   Температурный класс Т5;  Для температуры окружающей среды от -60 до +70°С   Температурный класс Т4.
Оборудование группы II подгруппы C	Для работы в условиях возможного образования промышленных взрывоопасных смесей газов.
Оборудование группы III подгруппы C	Для работы в условиях возможного образования промышленных взрывоопасных смесей пыли
Gb	Область, в которой существует вероятность присутствия взрывоопасной газовой смеси в нормальных условиях эксплуатации
tb	Оболочка должна предотвращать попадание горючей пыли на нагретые, искрящие части оборудования
Db	Область, в которой время от времени вероятно появление взрывоопасной среды в виде облакагорючей пыли в воздухе при нормальном режиме эксплуатации
X	Указание специальных условий безопасного применения электрооборудования: • внутри коробки монтаж должен быть выполнен с обеспечением минимальной длины проводникаот точки ввода до клеммы  и от клеммы до точки вывода; • при подключении искробезопасных цепей напряжение не должно превышать 550 В; • эксплуатация коробок должна выполняться в соответствии с требованиями, изложенными в руководстве по эксплуатации КФСТ.301262.124РЭ «Коробки монтажные взрывозащищённые»)

Модификации коробок монтажных взрывозащищённых огнестойких КМ-ВО (в зависимости от клемм)

Типоразмер корпуса	Тип клеммы*	Номинальное сечение, мм2	Макс. Количество клемм
			КМ-ВО
1515	UT2,5	2,5	6
	UT4	4	6
	UT6	6	4
	UT10	10	4
	SSK 0525		10
	SAKK 4		7
	SSK 110		7
	SAKK 10		5
	SSK 116		6
1530	UT2,5	2,5	21
	UT4	4	21
	UT6	6	15
	UT10	10	15
	SSK 0525		34
	SAKK 4		25
	SSK 110		19
	SAKK 10		18
	SSK 116		20
2020	UT2,5	2,5	11
	UT4	4	11
	UT6	6	8
	UT10	10	8
	SSK 0525		18
	SAKK 4		14
	SSK 110		13
	SAKK 10		10
	SSK 116		11
2040	UT2,5	2,5	32
	UT4	4	32
	UT6	6	23
	UT10	10	23
	SSK 0525		51
	SAKK 4		38
	SSK 110		36
	SAKK 10		28
	SSK 116		31

Клеммы UT 2,5 имеют серый цвет, UT 2,5-BU – синий цвет (для искробезопасных цепей), UT 2,5-PE – жёлто-зелёный цвет (клемма защитного провода). Допускается использование других клемм, соответствующих требованиям взрывобезопасности и имеющим соответствующую маркировку.

Масса коробок:

Варианты исполнения взрывозащищенных коробок распределительных приведены в таблице 1.

Таблица 1

По требованию заказчика размеры могут быть изменены при условии сохранения конструктивной целостности изделия, вида взрывозащиты и технологических возможностей.

Структура условного обозначения:

ХХ-ХХ1(ХХ2ХХХ3-ХХ2ХХХ3)ХХХХ4-Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6) где:

ХХ-ХХ1- тип коробки: КМ-ВО — взрывозащищенное огнестойкое исполнение;

ХХ2 — обозначение количества клемм

ХХХ3 — обозначение типа клемм: UT2,5; UT4; UT6; UT10;

ХХХ4 — обозначение размера корпуса: «1515»; «1530»; «2020»; «2040»;

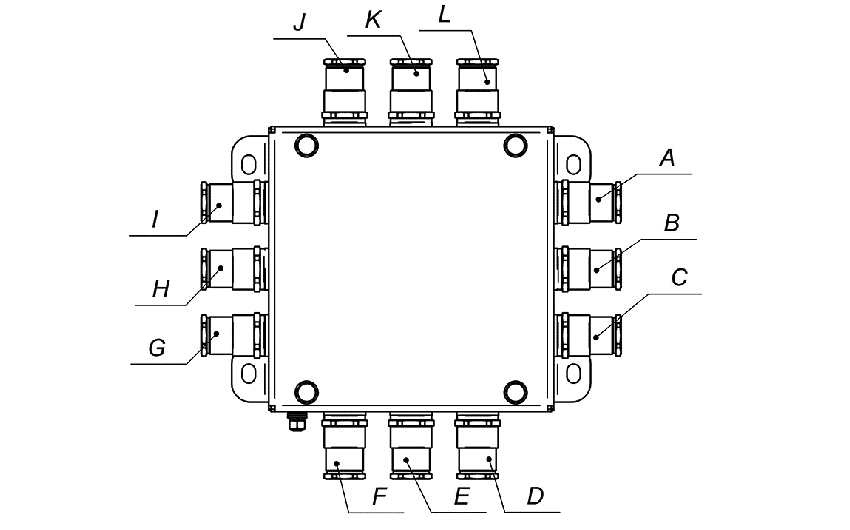

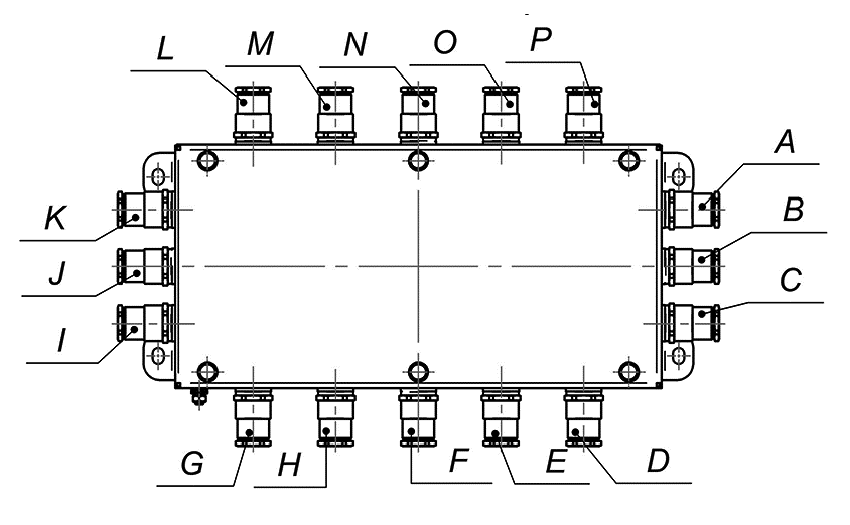

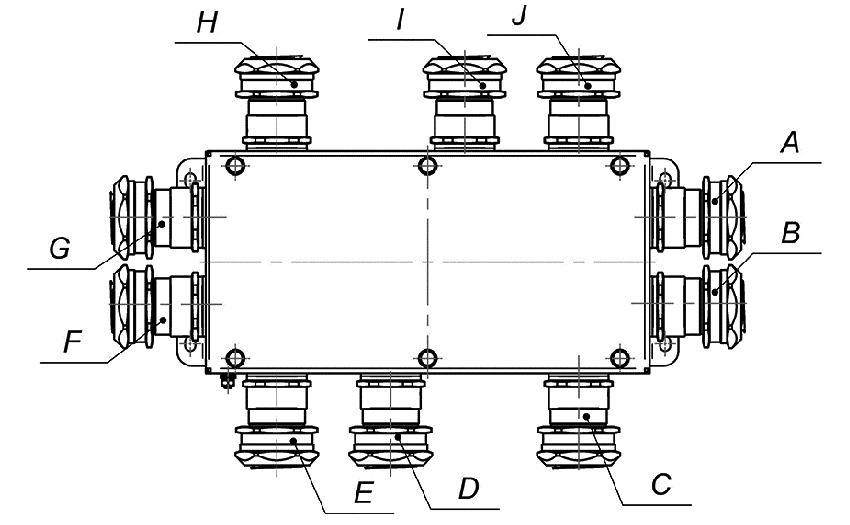

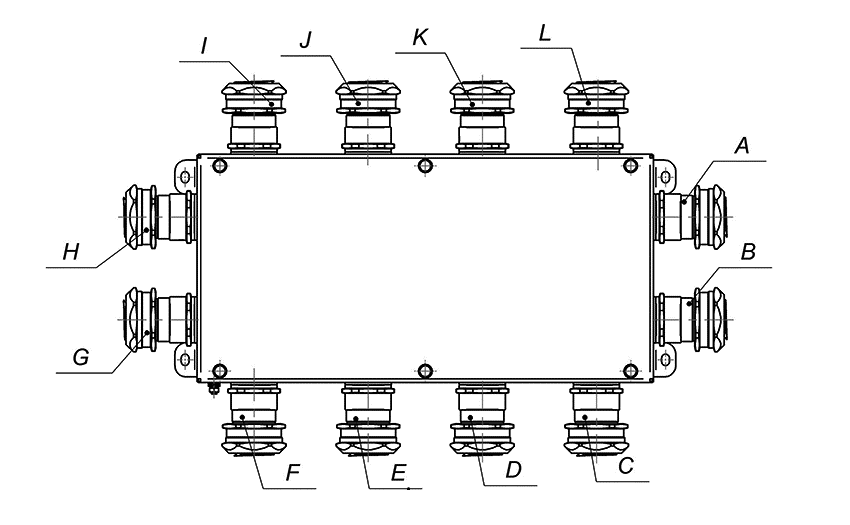

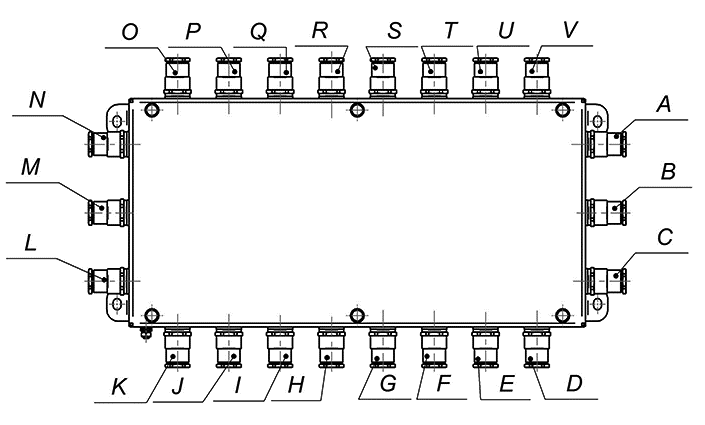

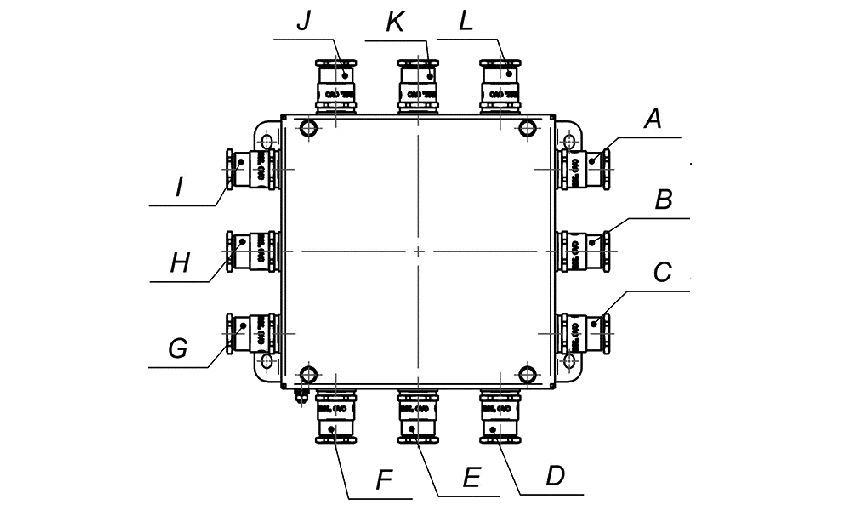

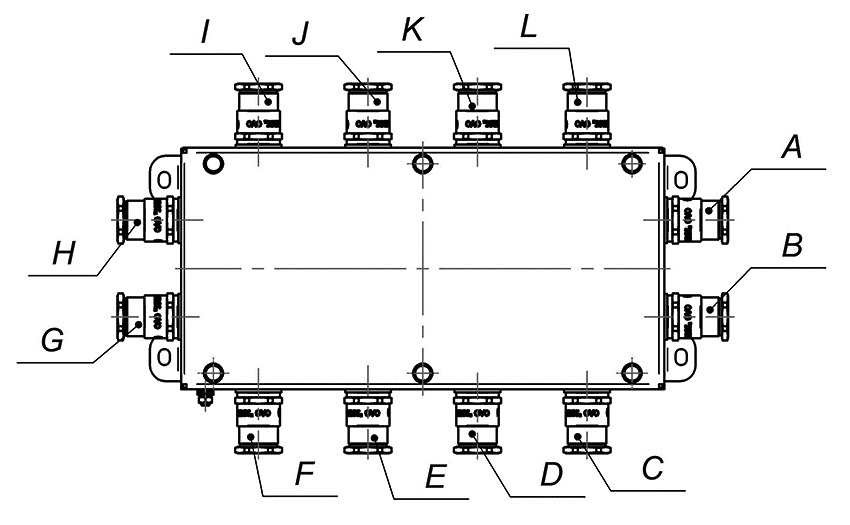

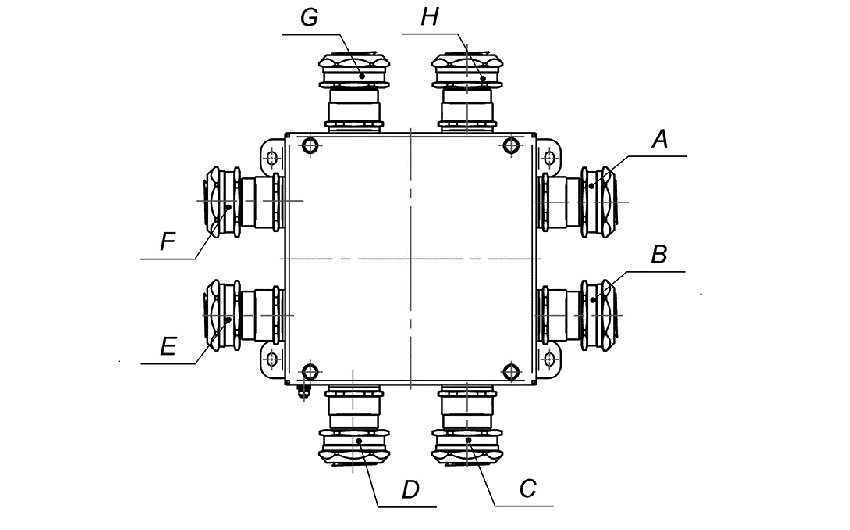

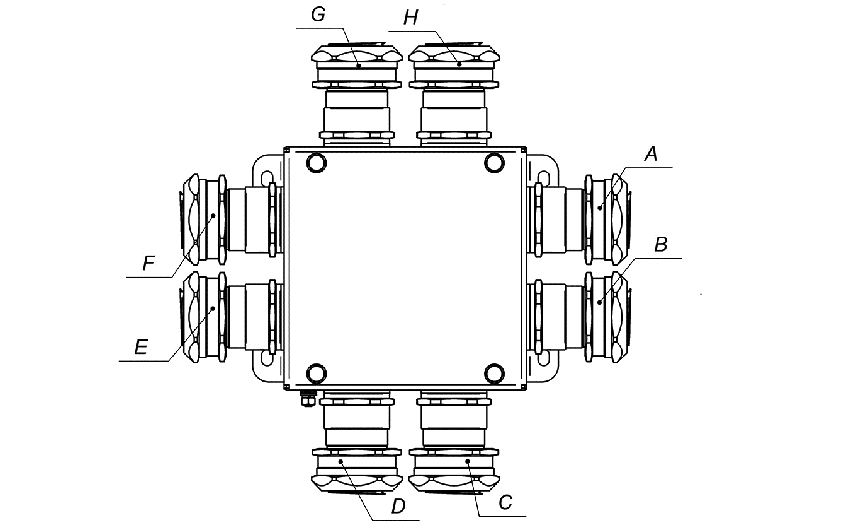

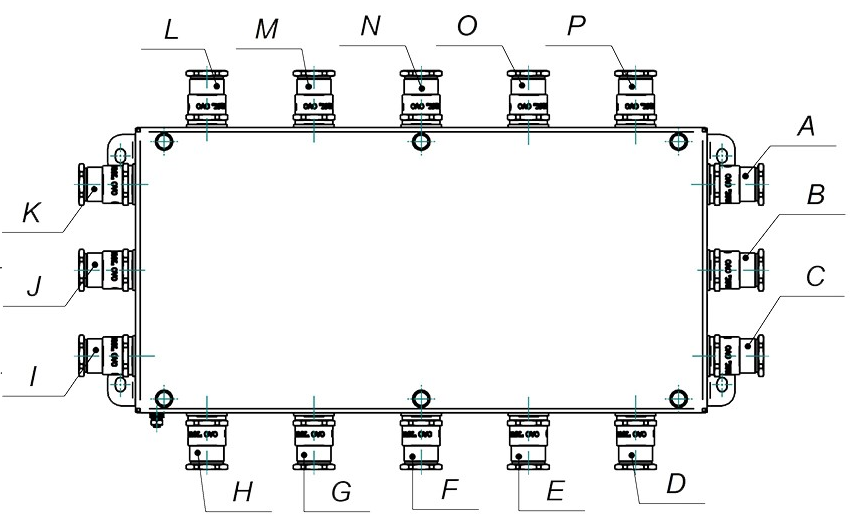

Х5 — расположение кабельного ввода*

ХХ-ХХ6 — диаметр присоединяемого кабеля.

* A(кв)B(кв)C(кв)D(кв)E(кв)F(кв)G(кв)H(кв)I(кв)J(кв)K(кв)L(кв)M(кв)N(кв)O(кв)P(кв)Q(кв)R(кв). Если кабельный ввод (кв) отсутствует, то в обозначении «ABCDEFGHIJKLMNOPQR» пропущена соответствующая буква. Допускается в обозначении одинаковые кабельные вводы объединять под соответствующими буквами, например (ABCDE) (К4-8). Обозначение стандартного кабельного ввода К6-12 допускается не указывать. Допускается указывать количество кабельных вводов одного типа при максимальном их количестве, например 8(К4-8).
