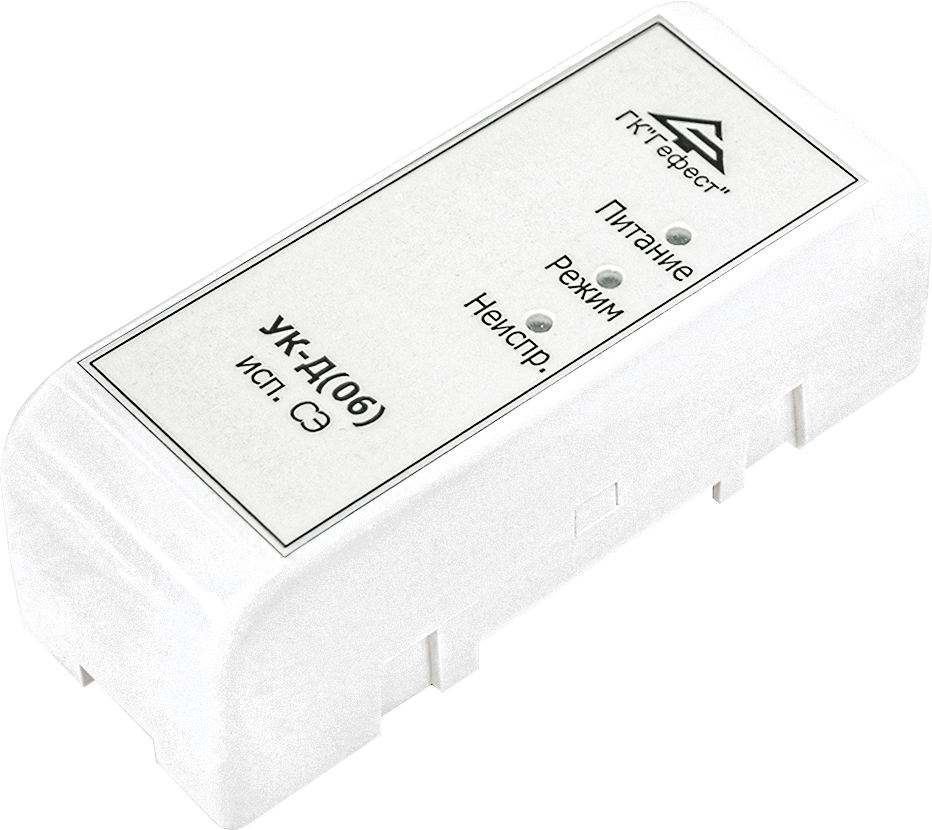

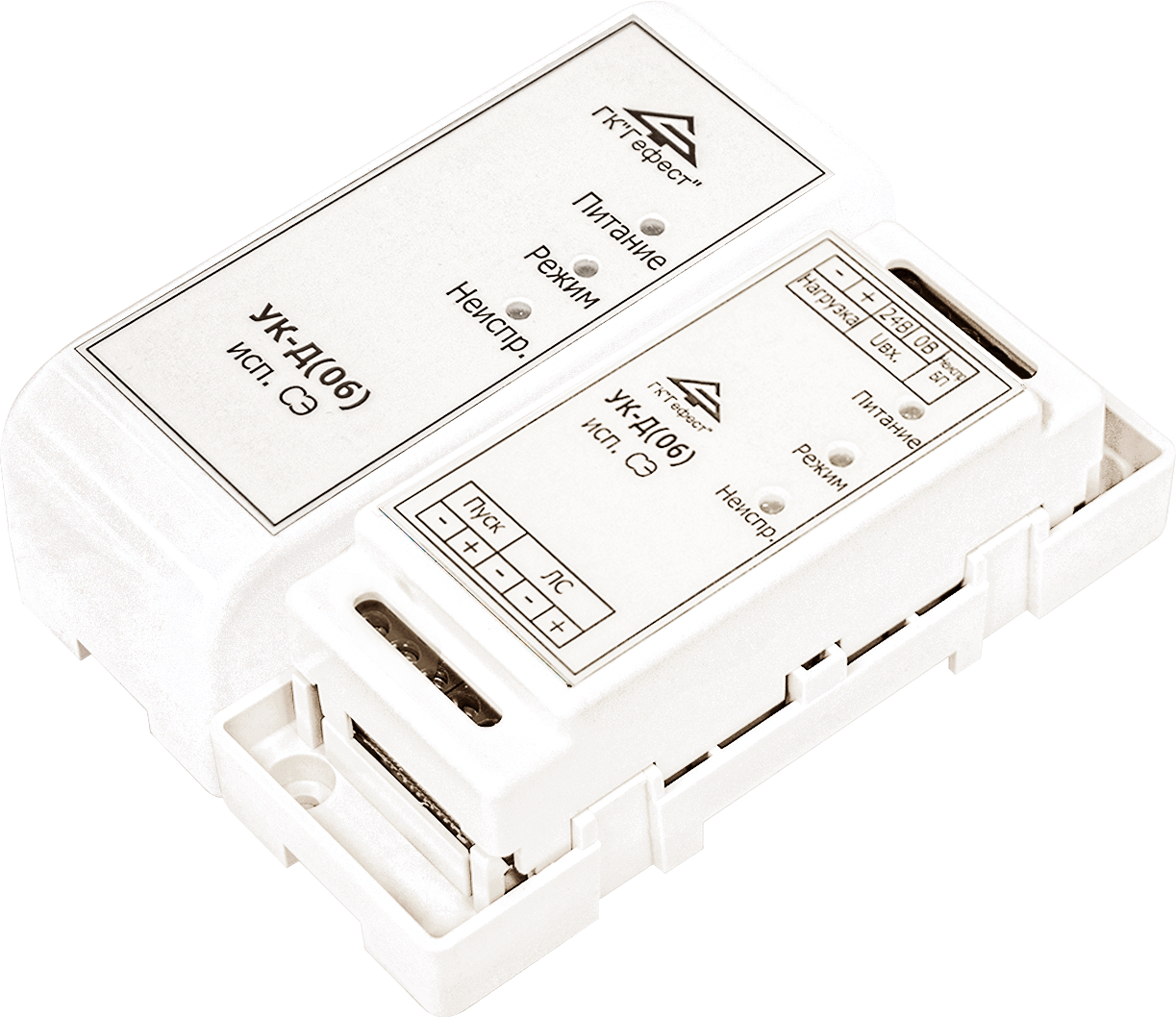

 исполнение СЭ корпус.png "Устройство коммутации и диагностики УК-Д (06)СЭ предназначено для принудительного группового пуска спринклеров")

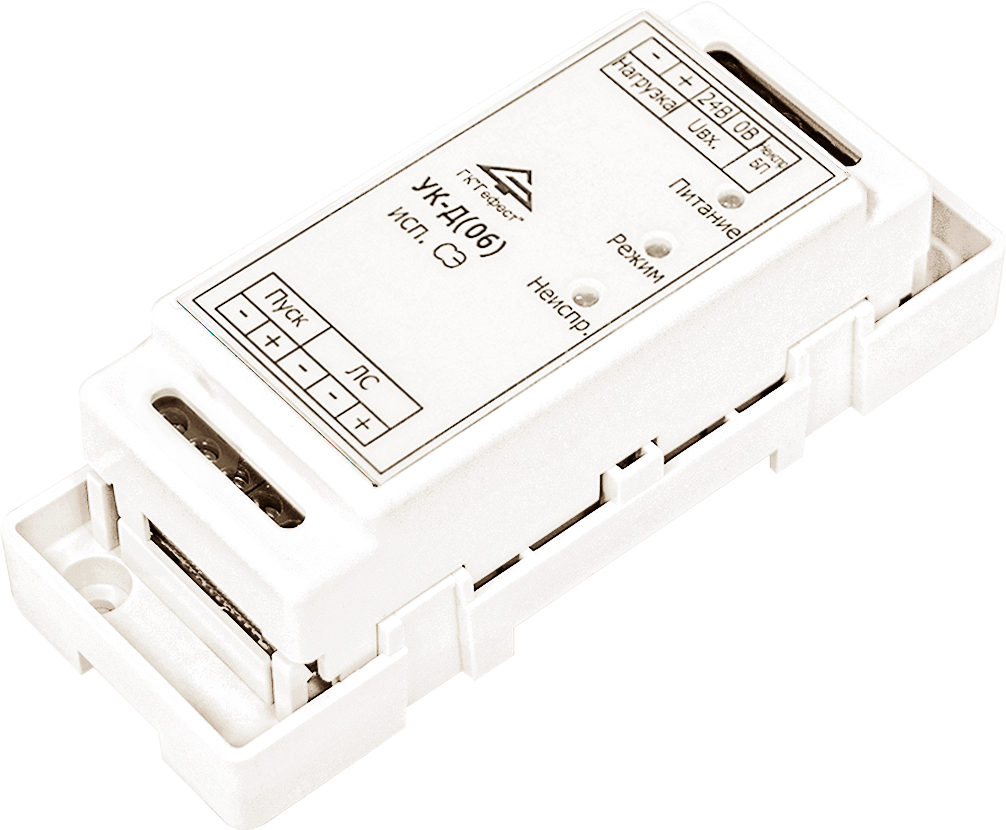

 исполнение СЭ плата.png "Устройство коммутации и диагностики УК-Д (06)СЭ предназначено для принудительного группового пуска спринклеров")
Устройство коммутации и диагностики для системы автоматического тушения УК-Д(06) исп. СЭ предназначено для принудительного группового пуска спринклерных оросителей (или распылителей) с принудительным пуском (СО-ПП).
Устройство обеспечивает:
• групповой принудительный пуск до 12 СО-ПП;
• контроль исправности линии связи с СО-ПП на обрыв и короткое замыкание;
• формирование сигнала неисправность при обрыве или коротком замыкании в цепях подключения СО-ПП, источника питания или при неисправности самого устройства.
Устройство может работать:
• в составе ППУ «Гефест» (при подключении в линию связи ЛС с головным устройством ЦБ или УКЛСиП(РП));
• под управлением стороннего ППУ (подключение через УКЛСиП(РП)).
Принцип работы:
• Пуск УК-Д(06) исп. СЭ осуществляется по наличию двух сигналов: сигнала, получаемого по ЛС, и сигнала «Пуск» в виде подачи напряжения 24В от внешнего устройства;
• Питание УК-Д(06) исп. СЭ осуществляется от резервированного источника постоянного тока с номинальным напряжением 24 В. Рекомендуется применение источника питания с аккумулятором, работающим в буферном режиме;
• УК-Д(06) исп. СЭ ведет постоянный контроль исправности линии связи с СО-ПП по величине тока потребления, сравнивая значение величины тока со значением, запрограммированным на этапе пусконаладочных работ. СО-ПП, предназначенный для работы с УК-Д(06) исп. СЭ, оснащается балластным элементом БЭ(СЭ), который необходим для контроля нагревательного элемента оросителя на обрыв и короткое замыкание, а также для индикации режимов работы;
• При обрыве или коротком замыкании в цепях подключения СО-ПП, источника питания, при неисправности самого устройства формируется и передается по ЛС сигнал «Неисправность»;
• Исправность ЛС контролируется головным устройством ЦБ или УКЛСиП(РП).
Технические характеристики
|
Параметр |
Значение |
| Номинальное напряжение линии связи | от 18,5 до 28 В |
| Номинальное напряжение источника питания | от 20 до 28 В |
|
Ток потребления от источника питания УК-Д(06) исп. СЭ в дежурном режиме, не более ограничение в УК-Д(06) исп. СЭ в режиме «Пуск», не более БЭ(СЭ) в режиме «Пуск», не более |
4 мА 2,8 А 0,2 А |
| Число подключаемых СО-ПП, не более | 12 шт. |
|
Ток потребления от ЛС в дежурном режиме, не более в режиме «Пуск», не более |
5 мА 5 мА |
|
Максимальный ток в цепи нагрузки (в цепи подключения СО-ПП): в дежурном режиме - импульсный длительностью 15 мс, период 2 с, не более в режиме «Пуск», не более |
38 мА 2,8 А |
| Максимальное сопротивление линии связи с нагрузкой, не более | 2 Ом |
|
Параметры внешнего сигнала «Пуск»: напряжение ток, не более |
от 20 до 28 В 19 мА |
| Степень защиты оболочки | IР30 |
| Габаритные размеры, не более | 110х41х37 мм |
| Масса, не более | 0,15 кг |
Схема подключения УК-Д(06) исп. СЭ
| Величина тока, потребляемого от линии связи | не более 5 мА |
| Габаритный размер | 110х41х37 мм |
| Максимальное сопротивление проводов линии связи | не более 2 Ом |
| Максимальный ток в цепи нагрузки | в дежурном режиме - импульсный длительностью 15 мс, период 2 с не более 38 мА, в режиме «Пуск» не более 2,8 А |
| Масса | 0,15 кг |
| Модель | УК-Д(06)СЭ |
| Номинальное значение напряжения питания | от 20 до 28 В |
| Номинальное напряжение линии связи | от 18,5 до 28 В |
| Степень защиты | IР30 |
| Ток, потребляемый от сети | в дежурном режиме 4 мА, в режиме «Пуск» 2,8 А |
ППУ
ППУ «Гефест» относится к классу многокомпонентных приборов и имеет возможность наращивать структуру практически без ограничения количества подключаемых оповещателей либо иных исполнительных устройств. Следует учитывать энергетические возможности в расчете на устройство, самостоятельную линию связи с объектами управления. Так, например, ЦБ или УКЛСиП (РП) допускает нагрузку в линии связи в дежурном режиме до 2 А (2000 мА) и режиме «Пожар» до 2А (2000мА). Это означает, что в расчете на одно устройство может быть одновременно включено 50 световых оповещателей «Выход» с током потребление 20 мА каждый и в режиме «Пожар» еще 20 звуковых оповещателей (сирен) с током потребление 50 мА каждый.
Следует учитывать, что линия связи обеспечивает возможность подключения дополнительных локальных ветвей с табличками «Выход» через устройство УК-Д (04), а подключение сирен и табличек, включаемых по сигналу «Пожар» через устройство УК-Д(05) К1,К2 осуществляется последовательно в линию. Нагрузочная способность серийных УК-Д(04) ограничивается током 100 мА (напряжение питания 24 В), а УК-Д(05)К1,К2 имеет нагрузочную способность 500 мА.
При необходимости увеличения количества подключаемых объектов устанавливается дополнительно одно или несколько устройств УКЛСиП (РП), выполняющих роль расширителя, и количество подключаемых объектов увеличивается до требуемой величины.
Имеются и другие способы увеличения количества контролируемых линий связи и включаемых оповещателей, в том числе и питаемых по цепи 220В.
Для контроля на обрыв цепей 220В с устройствами отвечающими за дымоудаление и подпор воздуха, возможно использовать УК-Д(02)исп. КМ-О и УКЛСиП(С) 220Б. При этом на одно устройство можно подключить только один объект управления!
