Сертификат КМ-В и KM-BO Ex.pdf Коробки монтажные взрывозащищённые КМ-В и взрывозащищённые огнестойкие КМ-ВО предназначены для соединения и разветвления кабелей электрических и осветительных цепей постоянного и переменного тока, кабелей информационных сетей, сигнальных и контрольных цепей систем обеспечения пожарной безопасности во взрывоопасных средах с содержанием газа и пыли (кроме подземных выработок шахт и их наземных строений).
Применяются для монтажа во взрывоопасных зонах помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-2014 и отраслевыми правилами безопасности, регламентирующих применение данного оборудования во взрывоопасных средах.
Особенность

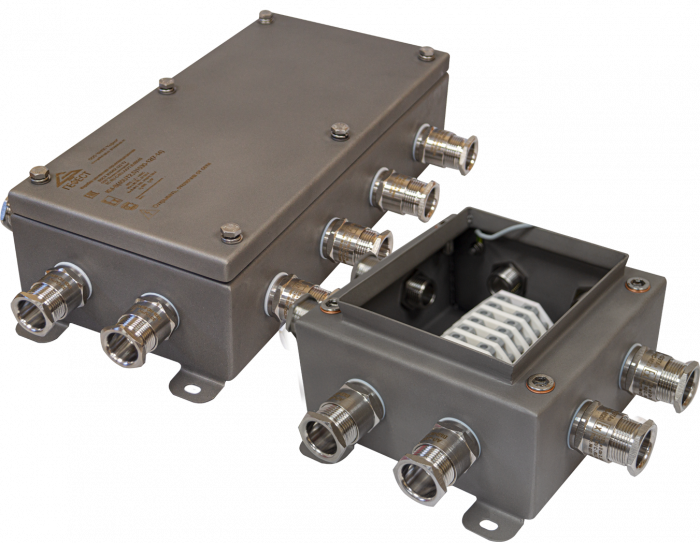

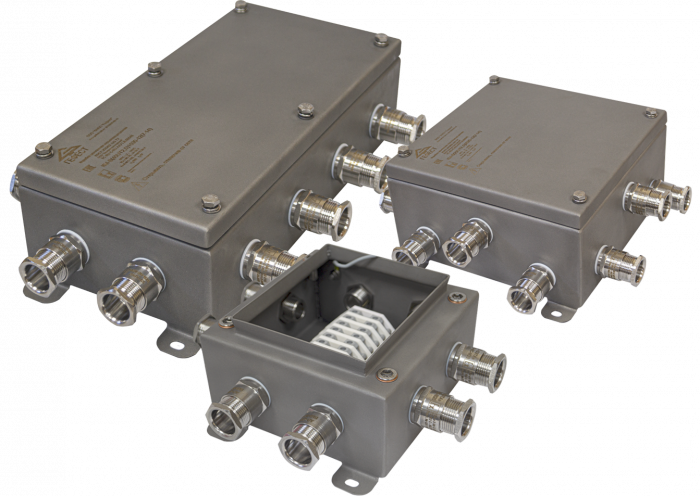

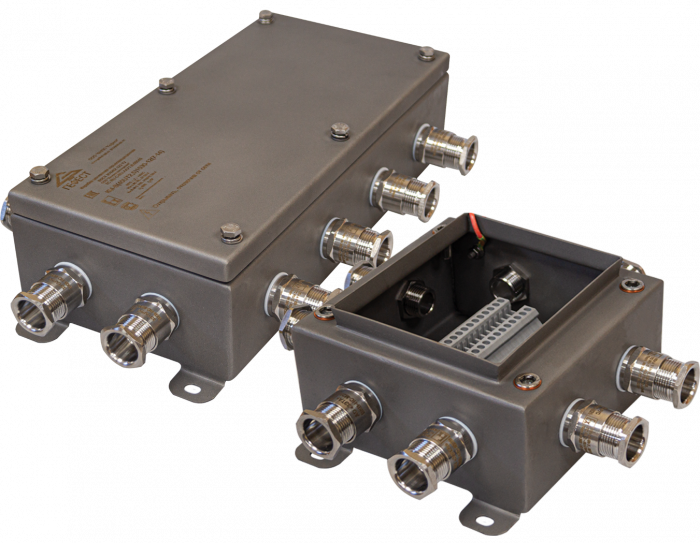

Корпус коробок монтажных взрывозащищённых и взрывозащищённых огнестойких имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. Коробки монтажные взрывозащищённые и взрывозащищённые огнестойкие изготовлены из нержавеющей стали марки AISI 304, которая обладает химической и коррозионной стойкостью, высокой прочностью.
Коробки монтажные взрывозащищённые поставляются с Ex-клеммами, закреплёнными на DIN-рейке. Коробки монтажные взрывозащищённые огнестойкие поставляются с Ex-клеммами и расположенными между ними изоляторами из керамики, закреплёнными на DIN-рейке. На крышке и корпусе располагаются заземляющие зажимы «РЕ». В боковых стенках устанавливаются Ex-кабельные вводы с внешним диаметром 3-26 мм.
По требованию заказчика могут устанавливаться Ex-кабельные вводы иного диаметра при наличии технологической возможности изготовления. Возможно применение бронированных кабелей, а также кабелей, проложенных в металлорукаве или трубе.
ВНИМАНИЕ! В зависимости от требований проекта, мы изготавливаем взрывозащищенные коробки с различными характеристиками.
Для заказа взрывозащищенных коробок "Гефест" необходимо заполнить "Опросный лист", указав требуемые характеристики изделия: вид взрывозащиты, тип коробки, размер корпуса коробки в зависимости от клемм, вид клемм и их количество, вид кабельных вводов, их количество и расположение. По всем возникающим вопросам можно обратиться в отдел техподдержки :8 (812) 600-69-11 в тональном режиме 4.
"Опросный лист" (Скачать файл Word)
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Характеристики ТУ КФСТ.301262.123.
Степень защиты: IP66.
Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Диапазон температур окружающей среды при эксплуатации: от -60 до +70°С.
Маркировка вида взрывозащиты: 1Ех ib IIС Т6...Т4 Gb X.
Ех tb IIIC Т80°С...Т1300 C Db X.
1Ех e IIС Т6...Т4 Gb X.
Диаметр присоединяемого кабеля для применяемых кабельных водов: 3-9, 7-14, 12-20, 18-26 мм.
Максимальное напряжение для цепей «i»: 550 В.
Максимальное напряжение для цепей «е»: 600 В.
Основные технические характеристики взрывозащищенного электрооборудования
| Наименование параметра | Значение |
| Степень защиты оболочки | IP66 |
| Температура эксплуатации | -600С≤Ta≤ +700С |
| Максимальное напряжение, В |
600 для цепей «е» 550 для цепей «i» |
| Температурный класс |
Т6…Т4 Для температуры окружающей среды от -60 до +20°С Температурный класс Т6; Для температуры окружающей среды от -60 до +40°С Температурный класс Т5; Для температуры окружающей среды от -60 до +70°С Температурный класс Т4. |
| Оборудование группы II подгруппы C | Для работы в условиях возможного образования промышленных взрывоопасных смесей газов. |
| Оборудование группы III подгруппы C | Для работы в условиях возможного образования промышленных взрывоопасных смесей пыли |
| Gb | Область, в которой существует вероятность присутствия взрывоопасной газовой смеси в нормальных условиях эксплуатации |
| tb | Оболочка должна предотвращать попадание горючей пыли на нагретые, искрящие части оборудования |
| Db |
Область, в которой время от времени вероятно появление взрывоопасной среды в виде облакагорючей пыли в воздухе при нормальном режиме эксплуатации |
| X |
Указание специальных условий безопасного применения электрооборудования: • внутри коробки монтаж должен быть выполнен с обеспечением минимальной длины проводникаот точки ввода до клеммы и от клеммы до точки вывода; • при подключении искробезопасных цепей напряжение не должно превышать 550 В; • эксплуатация коробок должна выполняться в соответствии с требованиями, изложенными в руководстве по эксплуатации КФСТ.301262.124РЭ «Коробки монтажные взрывозащищённые») |
Модификации (в зависимости от кабельных вводов)
Таблица 1
| Габаритные размеры, мм | Обозначение | Диаметр кабеля, мм | Размер кабельного ввода |
Кол-во вводов мах |

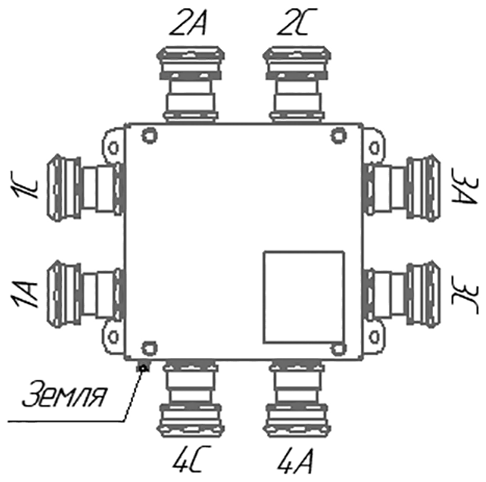

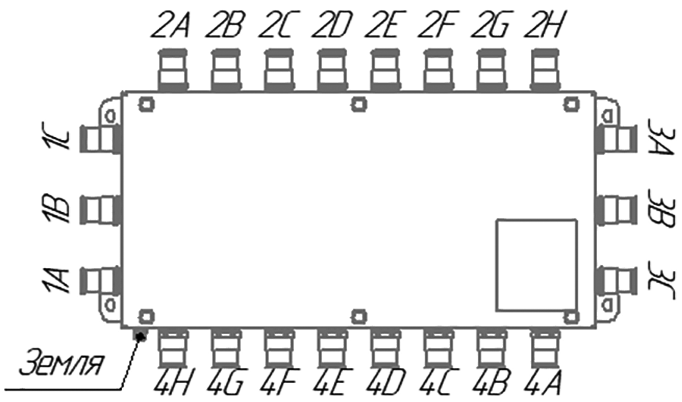

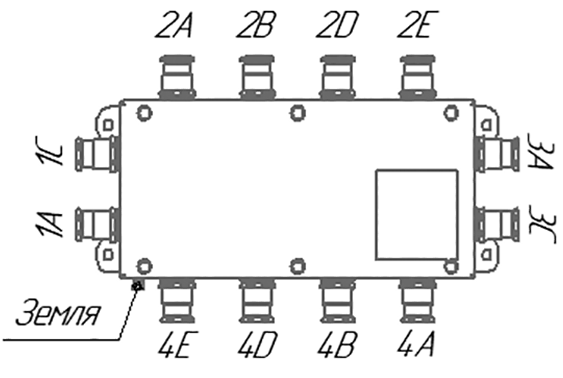

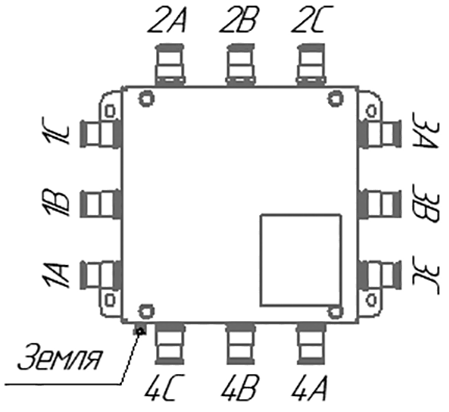

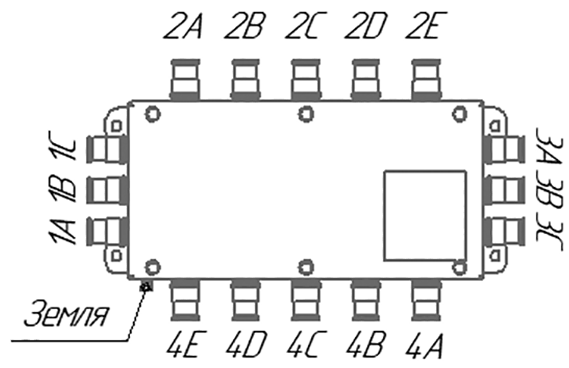

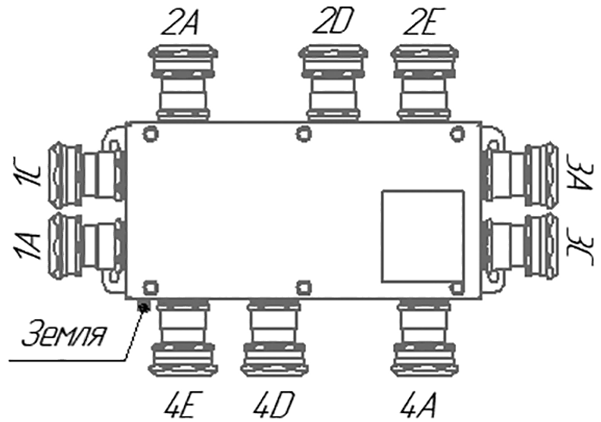

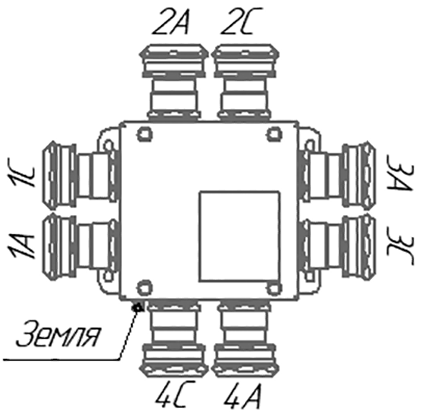

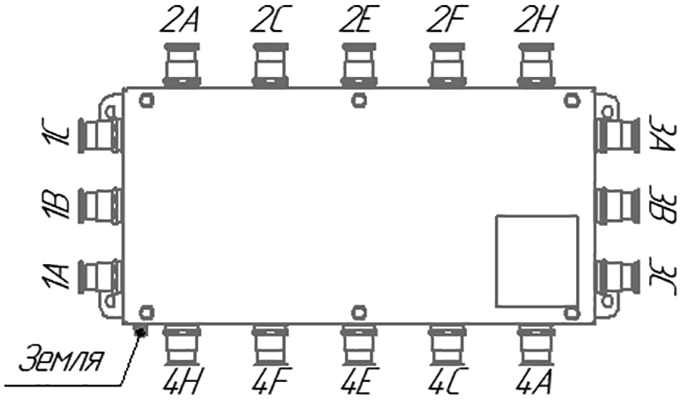

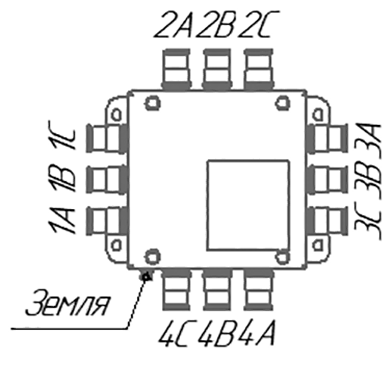

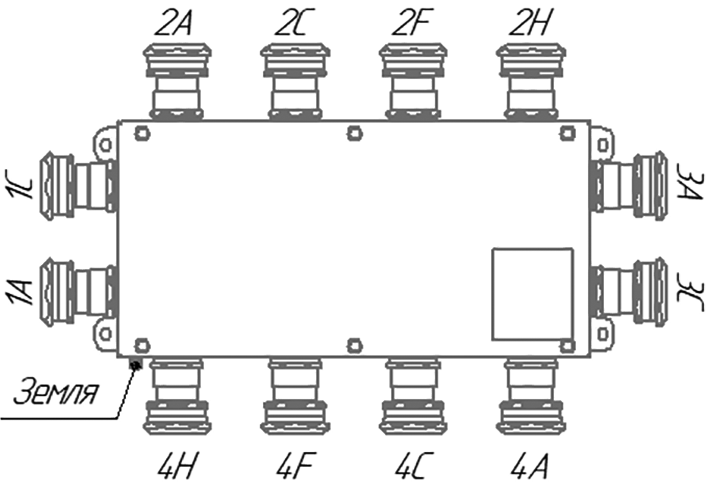

Схема расположения кабельных вводов |
|
150х150х89 |
1515 |
3-9 |
М16 |
12 |
|
|
7-14
|
М20 |
8 |
|
||
|
12-20
|
М25 |
8 |
|||
|
18-26 |
М32 |
8
|
|||
|
150х300х89 |
1530 |
3-9 |
М16 |
16 |
|
|
7-14 |
М20 |
12 |
|
||
|
12-20 |
М25
|
10 |
|
||
|
18-26 |
М32 |
10
|
|||
|
200х200х104 |
2020 |
3-9 |
М16 |
12 |
|
|
7-14 |
М20 |
8
|
|
||
|
12-20 |
М25 |
8
|
|||
|
18-26
|
М32
|
8
|
|||
|
200х400х104 |
2040 |
3-9 |
М16 |
22 |
|
|
7-14 |
М20 |
16 |
|
||
|
12-20 |
М25
|
12 |
|
||
|
18-26 |
М32
|
12 |
|
* Габариты коробок даны без учета размеров кабельных вводов и кронштейнов крепления.
По требованию заказчика размеры могут быть изменены при условии сохранения конструктивной целостности изделия, вида взрывозащиты и технологических возможностей.
На стенки коробки устанавливаются Ex-кабельные вводы под кабель с внешним диаметром 3-26 мм (по требованию заказчика могут устанавливаться кабельные вводы иного диаметра при наличии технологических возможностей изготовления). Возможно применять также кабели проложенные в металлорукаве, в трубе или бронированный кабель.
Масса взрывозащищенных коробок
| Типоразмер корпуса | Масса, не более, кг |
| 1515 | 2,2 |
| 1530 | 3,3 |
| 2020 | 2,8 |
| 2040 | 4,9 |
Характеристики клемм
| Клемма | Номинальное сечение, мм2 | Сечение провода, мм2 | Максимальный ток нагрузки, A | Номинальный ток, А | Длина снятия изоляции, мм | Момент затяжки, Нм |
| UT2,5 | 2,5 | 0,14 - 4 | 32 (для кабеля сечением 4 мм²) | 24 | 9 | 0,5-0,6 |
| UT4 | 4 | 0,14 - 6 | 41 (Для кабеля сечением 6 мм²) | 32 | 9 | 0,6-0,8 |
| UT6 | 6 | 0,2 - 10 | 57 (Для кабеля сечением 10 mm²) | 41 | 10 | 1,5-1,8 |
| UT10 | 10 | 0,5 - 16 | 76 (Для кабеля сечением 16 мм²) | 57 | 10 | 1,5-1,8 |
Подробные технические характеристики клемм: https://www.phoenixcontact.com
Цвет: UT 2,5 серый,
UT 2,5 BU синий (для искробезопасных цепей),
UT 2,5-PE желто-зеленый (клемма защитного провода).
Допускается использование других клемм, соответствующих требованиям взрывобезопасности и имеющим соответствующую маркировку.
Сечение медных проводников должно соответствовать ПУЭ (глава 1.3) с учетом снижающих коэффициентов. Зависимость максимальной рассеиваемой мощности коробок с видом взрывозащиты «повышенная защита вида «е» от температуры окружающей среды при эксплуатации
Зависимость максимальной рассеиваемой мощности коробок с видом взрывозащиты серии «e» от температуры окружающей среды при эксплуатации
| Тип коробок | Температурный класс изделия или максимальная температура поверхности | |||||
|
Рассеиваемая мощность при максимальной температуре эксплуатации T ≤ +20 °C, Вт |
Рассеиваемая мощность при максимальной температуре эксплуатации T ≤ +40 °C, Вт |
Рассеиваемая мощность при максимальной температуре эксплуатации T ≤ +70 °C, Вт |
||||
| T4 (135°С) | T5 (100°С) | T6 (85 °С) | T4 (135 °С) | T5 (100 °С) | T4 (135 °С) | |
| 1515 | 49 | 34 | 28 | 40 | 26 | 28 |
| 1530 | 83 | 58 | 47 | 69 | 44 | 47 |
| 2020 | 81 | 56 | 46 | 69 | 42 | 4 |
| 2040 | 139 | 97 | 79 | 115 | 73 | 79 |
Специальные условия безопасного применения «Х».
Знак Х в маркировке взрывозащиты коробок указывает на его специальные условия безопасного применения, заключающиеся в следующем:
- внутри коробки монтаж должен быть выполнен таким образом, чтобы обеспечить минимальную длину проводника от точки ввода в коробку до клеммы и от клеммы до точки вывода из коробки;
- при подключении искробезопасных цепей, напряжение не должно превышать 550В;
- эксплуатация коробок должна выполняться в соответствии с требованиями, изложенными в Руководстве по эксплуатации (совмещенное с паспортом) КФСТ.301262.124РЭ «Коробки монтажные взрывозащищенные КМ-В и КМ-ВО»).
Коробки типа КМ-ВО в составе кабельной линии должны сохранять работоспособность в условиях пожара по ГОСТ Р 53316.
Структура условного обозначения:
Структура условного обозначения: ХХ-ХХ1(ХХ2ХХХ3-ХХ2ХХХ3)ХХХХ4-Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6), Х5(ХХ-ХХ6) где:
ХХ-ХХ1- тип коробки: КМ-В — взрывозащищенное исполнение; КМ-ВО — взрывозащищенное огнестойкое исполнение;
ХХ2 — обозначение количества клемм
ХХХ3 — обозначение типа клемм: UT2,5; UT4; UT6; UT10;
ХХХ4 — обозначение размера корпуса: «1515»; «1530»; «2020»; «2040»;
Х5 — расположение кабельного ввода*
ХХ-ХХ6 — диаметр присоединяемого кабеля.
* A(кв)B(кв)C(кв)D(кв)E(кв)F(кв)G(кв)H(кв)I(кв)J(кв)K(кв)L(кв)M(кв)N(кв)O(кв)P(кв)Q(кв)R(кв). Если кабельный ввод (кв) отсутствует, то в обозначении «ABCDEFGHIJKLMNOPQR» пропущена соответствующая буква. Допускается в обозначении одинаковые кабельные вводы объединять под соответствующими буквами, например (ABCDE) (К4-8). Обозначение стандартного кабельного ввода К6-12 допускается не указывать. Допускается указывать количество кабельных вводов одного типа при максимальном их количестве, например 8(К4-8).
