Коробки монтажные IP66(Р) с резиновыми кабельными вводами

    Модели для REVIT

Коробки монтажные общепромышленные IP66(Р) имеют резиновые кабельные вводы и предназначены для соединения и разветвления электропроводки различного назначения.

Назначение

Применяются для монтажа внутри помещений и на открытом воздухе под навесом.

Корпус изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016.

Конструкция

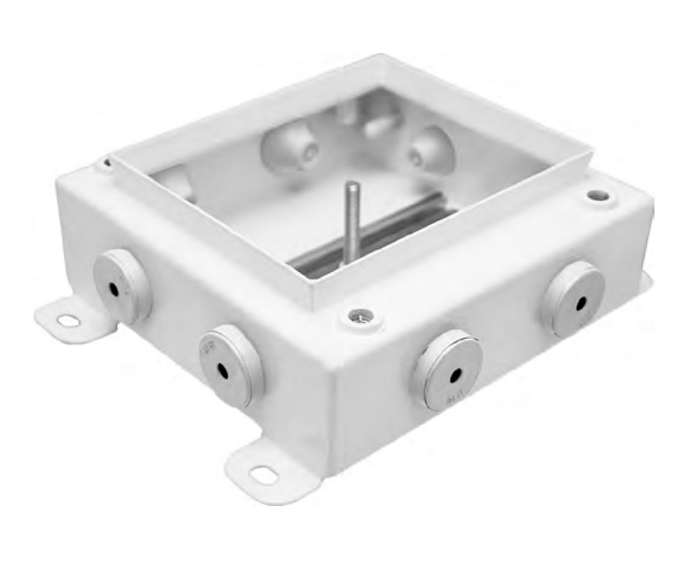

Корпус коробок монтажных имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки.

Коробки оснащаются DIN-рейкой для крепления клемм. На крышке и корпусе располагаются заземляющие зажимы «РЕ». В боковых стенках установлены кабельные вводы из резины, обеспечивающие степень защиты не ниже IP66.

Особенности

Коробки монтажные имеют повышенную коррозионную стойкость за счёт гальванической обработки и полимерного покрытия.

Все наружные элементы крепления выполнены из нержавеющей стали.

Кабельные вводы из резины позволяют быстро и надежно завести кабель внутрь коробки.


Сертификация

Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Характеристики

КФСТ.301262.134 ТУ.
Степень защиты: IP66.
Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100 °С.
Диаметр присоединяемого кабеля: М12(4-7), М16(5-9), М20(8-13), М25(11-17).

Варианты исполнения коробок IP66

Корпус	Обозначение	Габаритные размеры, мм*	Кол-во кабельных вводов, до

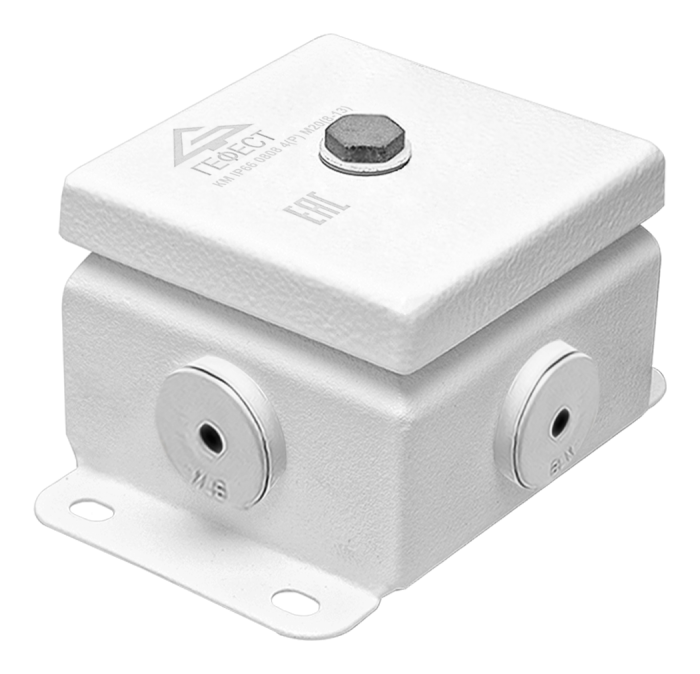

	КМ IP66(Р) 0808	86х86х66	4

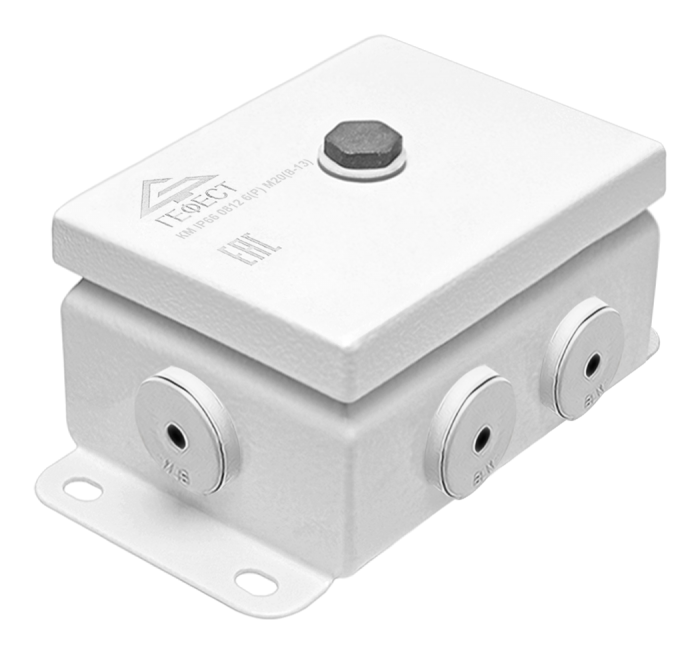

	КМ IP66(Р) 0812	86х126х66	6

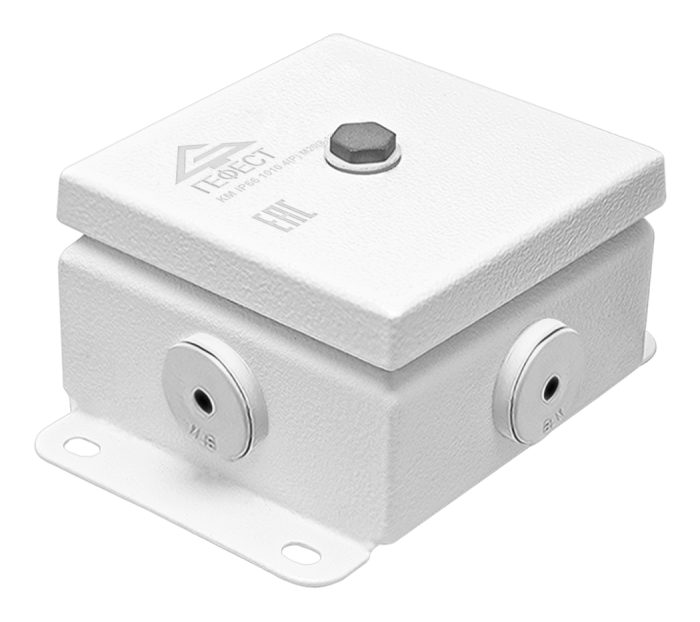

	КМ IP66(Р) 1010	103х103х66	4

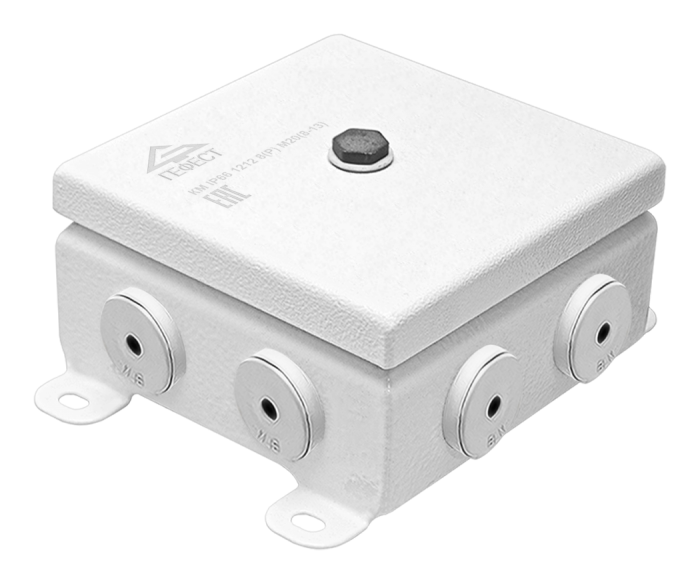

	КМ IP66(Р) 1212	123х123х66	8

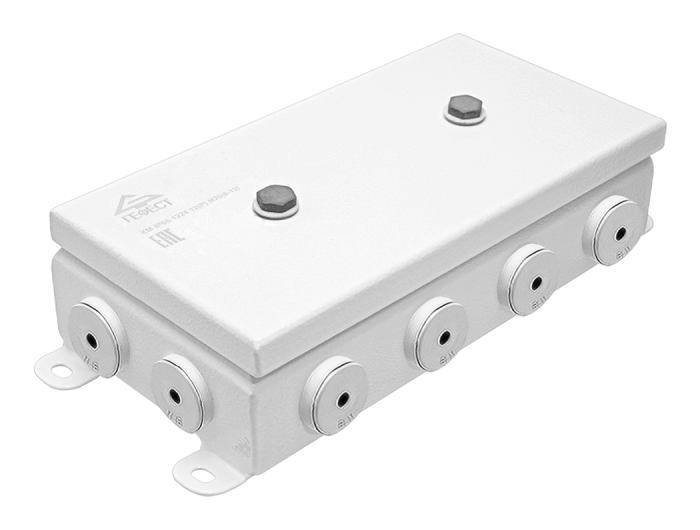

	КМ IP66(Р)1224	123х240х62	12

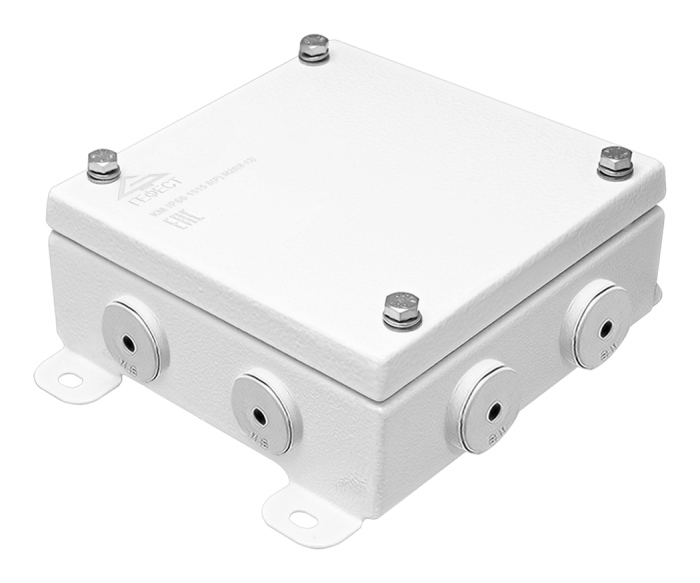

	КМ IP66(Р) 1515	150х150х66	8

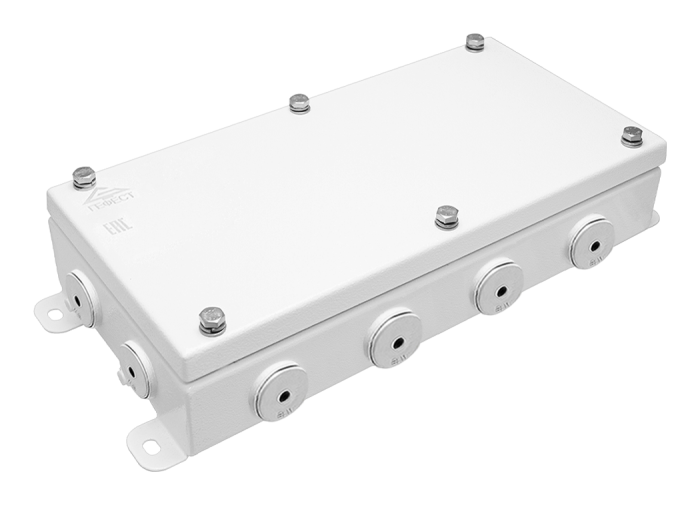

	КМ IP66(Р) 1530	150х300х66	14

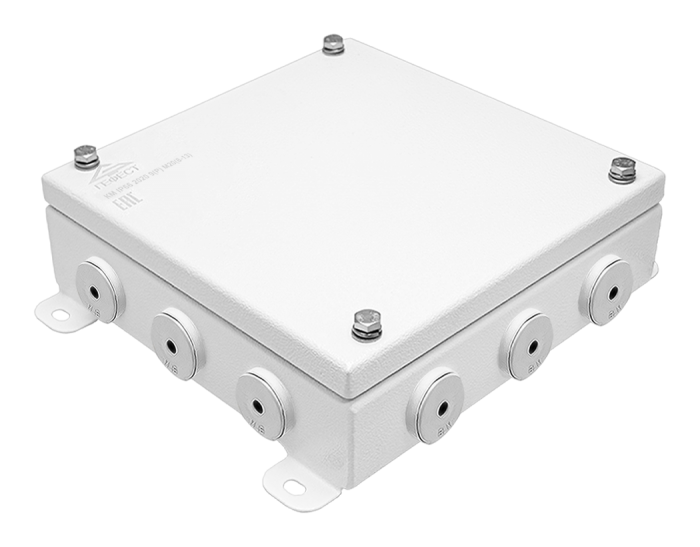

	КМ IP66(Р) 2020	200х200х66	12

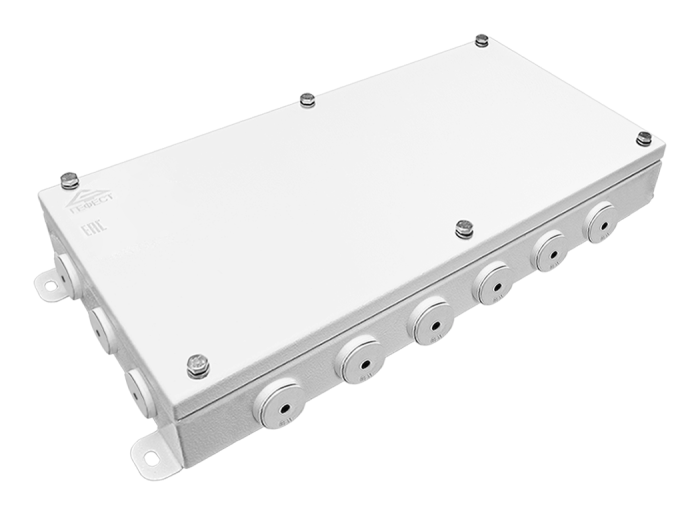

	КМ IP66(Р) 2040	200х400х66	20

* без учета элементов крепления и кабельных вводов
