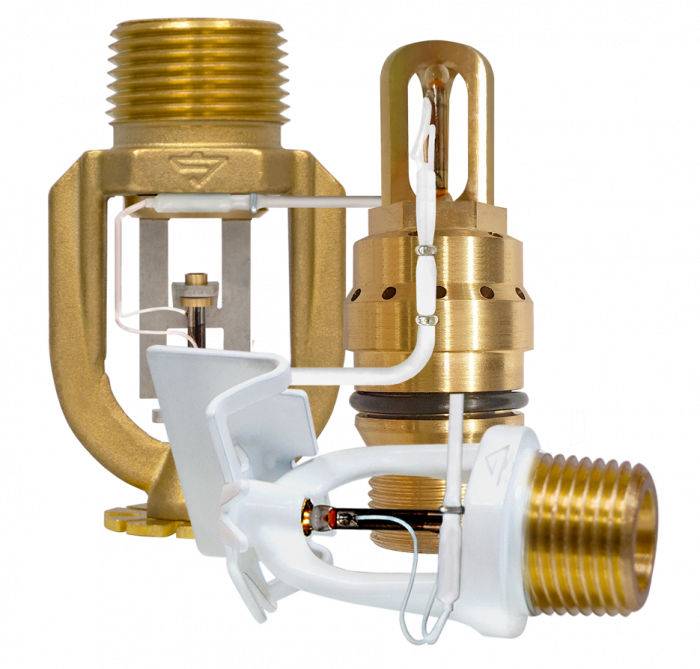

Управляемые спринклеры «Аква-Гефест»

Общие сведения и технические данные

Руководства и паспорта на управляемые спринклеры

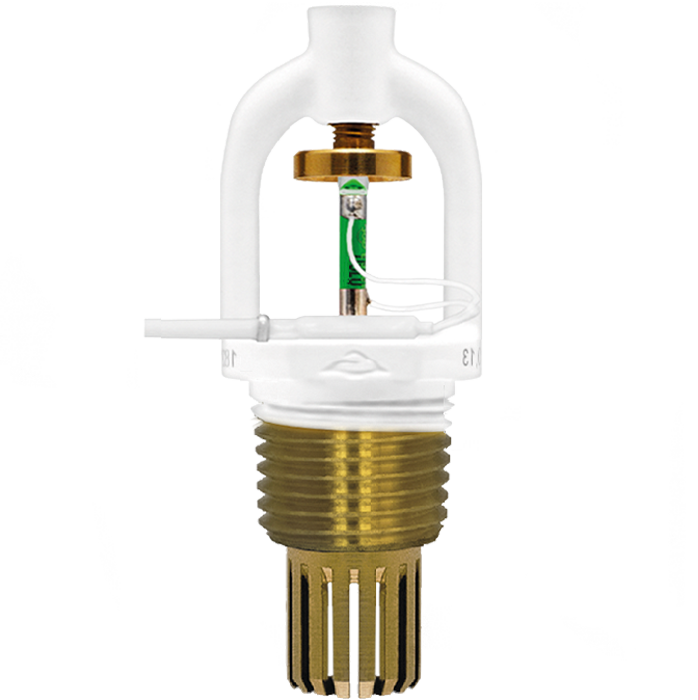

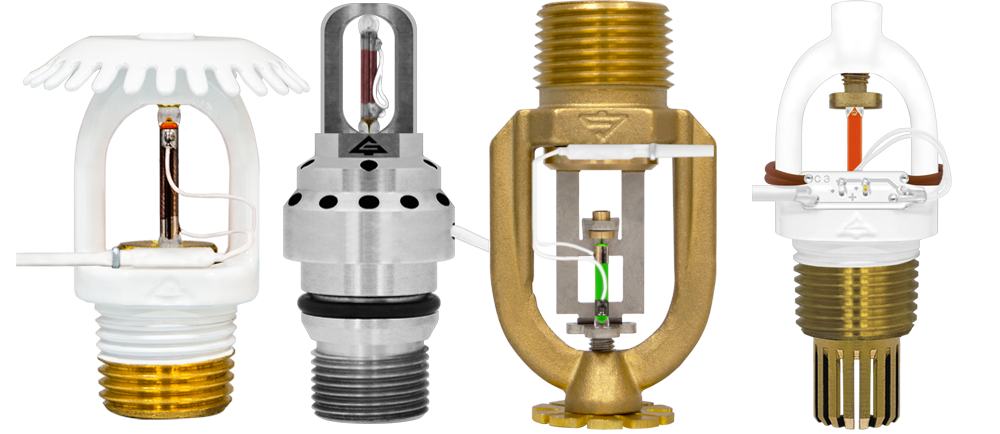

СПРИНКЛЕРЫ С ПРИНУДИТЕЛЬНЫМ ПУСКОМ И КОНТРОЛЕМ ПУСКА (СО-КПП)

СО-КПП обладают наиболее полными функциональными возможностями и, наряду со стандартной функцией срабатывания от повышения температуры окружающей среды, также дополнительно позволяют осуществлять контроль срабатывания устройства и его принудительный пуск по команде от устройства запуска. Технические характеристики спринклеров с принудительным пуском и контролем пуска «Аква-Гефест» идентичны техническим характеристикам спринклеров с принудительным пуском «Аква-Гефест».

Элементы принудительного пуска и контроля срабатывания не влияют на обычную работу спринклера! При достижении температуры активации в зоне спринклера произойдёт его штатный запуск, если по каким-либо причинам ранее (например, в режиме «Авт. откл.») не был произведён его принудительный пуск.

Гидравлические параметры спринклеров с принудительным пуском не отличаются от параметров оросителей и распылителей традиционного исполнения!

СО-КПП выпускаются с колбой быстрого реагирования диаметром 3 мм производства компании JOB GmbH (Германия).

Открыть схему обозначения управляемых спринклеров

Модификации СО-ПП и СО-КПП, их применение и примеры обозначения

Исполнение	Функциональные возможности	Применяется совместно с:	Примеры обозначения

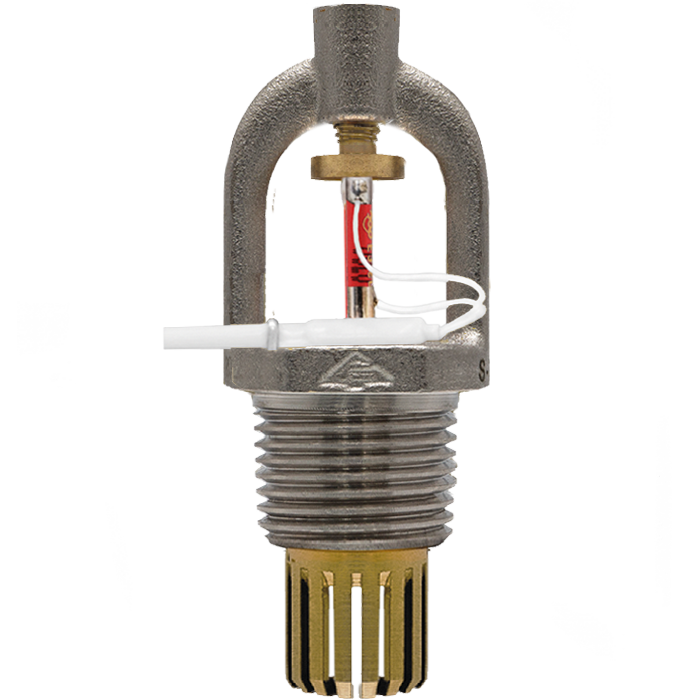

Э, СЭ	спринклер с принудительным пуском	УК-Д(06) исп. СЭ, входящим в состав ППУ «Гефест»	СЭВS0-ПВо(д) 0.13 - R1/2 / P 57 (68).B3 - «Аква-Гефест» - СЭ
Э, К	спринклер с принудительным пуском и контролем пуска	ПКТС «ОЛИМП-И»	СЭВS0-ПВо(д) 0.13 - R1/2 / P 57 (68).B3 - «Аква-Гефест» - К

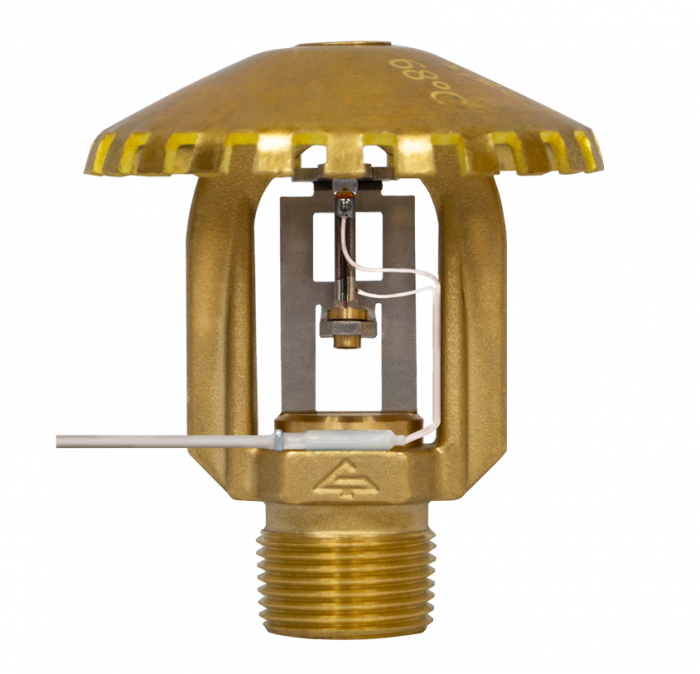

1. СПРИНКЛЕРЫ С ПРИНУДИТЕЛЬНЫМ ПУСКОМ «АКВА-ГЕФЕСТ» ОСНАЩЕНЫ НАГРЕВАТЕЛЬНЫМ ЭЛЕМЕНТОМ.

Применение спринклеров с принудительным пуском «Аква-Гефест» позволяет:

• производить их дистанционный пуск в ручном или автоматическом режиме по заранее определенному алгоритму при использовании ПКТС «Олимп»;
• производить одновременный пуск до 10 оросителей при использовании устройства УК-Д(06) из состава ППУ «Гефест»;
• формировать групповой запуск секций пожаротушения;
• формировать группы для защиты путей эвакуации при пожаре от воздействия огня;
• защищать технологическое оборудование в случае пожара;
• формировать группы для ограничения распространения пожара за пределы пожарного отсека.

Управление спринклерами с принудительным пуском осуществляется устройствами:

• программный комплекс технических средств ПКТС «Олимп»;
• блочно-модульный прибор управления пожарный ППУ «Гефест» (с использованием устройства УК-Д(06)-СЭ).

Технические характеристики спринклеров с принудительным пуском «Аква-Гефест»

Сопротивление нагревательного элемента	20 Ом
Время срабатывания спринклера	8-10с при U=24В и t=20°C
Температура срабатывания спринклера	57°С, 68°С, 93°С
Диаметр колбы спринклера	3 мм
Соединительный провод: Тип Сечение Длина	МГТФ 0,12 мм² 0,5 м

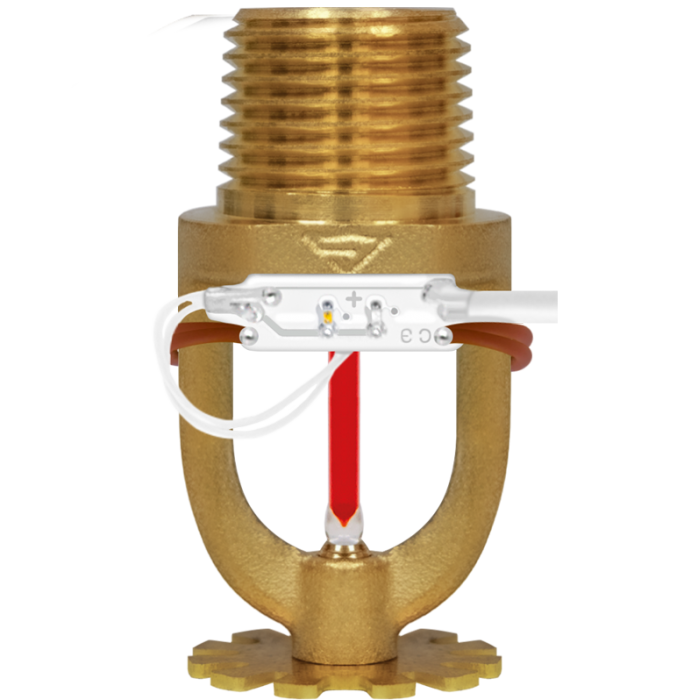

2. СПРИНКЛЕРЫ С КОНТРОЛЕМ ПУСКА «АКВА-ГЕФЕСТ» ОСНАЩЕНЫ КОНТАКТОМ, который размыкается в результате разрушения термочувствительной колбы спринклера, таким образом осуществляя контроль её состояния. Разрывной контакт, имея в своём составе балластные резисторы, позволяет осуществлять контроль целостности линии на КЗ и отличать состояние срабатывания от состояния обрыва линии.

Применение таких спринклеров совместно с адресной пожарной сигнализацией позволяет:

• точно определить место срабатывания спринклера;
• существенно сократить время, необходимое для подачи воды в воздушных спринклерных установках.

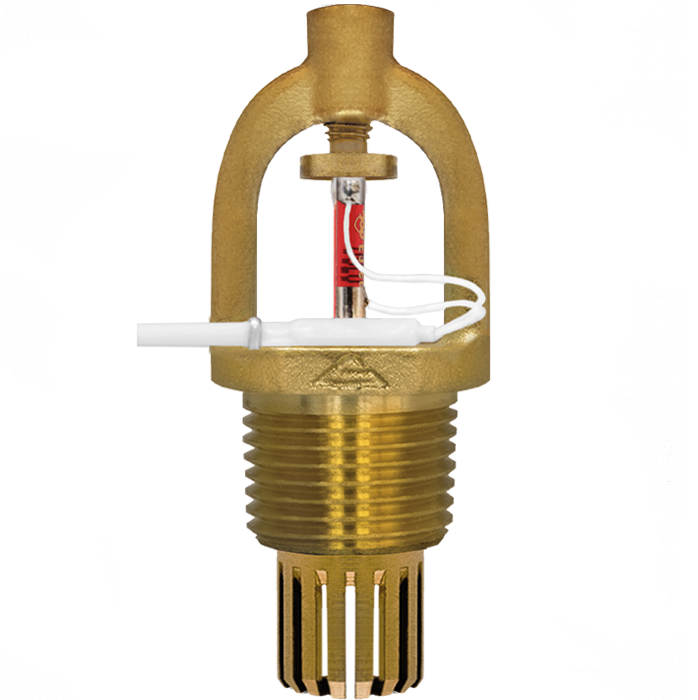

3.СПРИНКЛЕРЫ С ПРИНУДИТЕЛЬНЫМ ПУСКОМ И КОНТРОЛЕМ ПУСКА «АКВА-ГЕФЕСТ» обладают наиболее полными функциональными возможностями и, наряду со стандартной функцией срабатывания от повышения температуры окружающей среды, также дополнительно позволяют осуществлять контроль срабатывания устройства и его принудительный пуск по команде от устройства запуска. Технические характеристики спринклеров с принудительным пуском и контролем пуска «Аква-Гефест» идентичны техническим характеристикам спринклеров с принудительным пуском «Аква-Гефест».

Элементы принудительного пуска и контроля пуска не влияют на обычную работу спринклера! При достижении температуры активации в зоне спринклера произойдёт штатный запуск спринклера, если по каким-либо причинам ранее не был произведён его принудительный пуск.

Модификации спринклеров с принудительным пуском и/или контролем пуска «Аква-Гефест», их применение и примеры маркировки

№ п/п	Исполнение	Функциональные возможности	Применяется совместно с:	Примеры маркировки спринклеров
1	Э	спринклер с принудительным пуском	ПКТС "ОЛИМП"	СЭВS0-ПВо(д) 0.13 - R1/2 / P 57 (68). B3 - «Аква-Гефест»
2	К	спринклер с контролем пуска	ПКТС "ОЛИМП"	СВS0-ПВо(д) 0.13 - R1/2 / P 57 (68). B3 - «Аква-Гефест» - К
3	Э, СЭ	спринклер с принудительным пуском	устройством УК-Д(06) исп. СЭ, входящим в состав ППУ "Гефест"	СЭВS0-ПВо(д) 0.13 - R1/2 / P 57 (68). B3 - «Аква-Гефест» - СЭ
4	Э, К	спринклер с принудительным пуском и контролем пуска	ПКТС "ОЛИМП"	СЭВS0-ПВо(д) 0.13 - R1/2 / P 57 (68). B3 - «Аква-Гефест» - К

В октябре 2008 года конкурсная комиссия XVII Международного форума «Охрана и безопасность - Sfitex 2008» наградила управляемые спринклерные оросители «Аква-Гефест» дипломом и медалью конкурса «Эталон безопасности» в номинации «Пожарное оборудование и средства пожарной безопасности».

На 22-ом международном форуме "Охрана и Безопасность - Sfitex 2013" группа компаний "Гефест" представила "Управляемый ороситель интегрированный с пожарным извещателем", который занял первое место в международном конкурсе "Эталон Безопасности" в номинации "Пожарная автоматика" и был отмечен дипломом и медалью конкурса.
