Описание

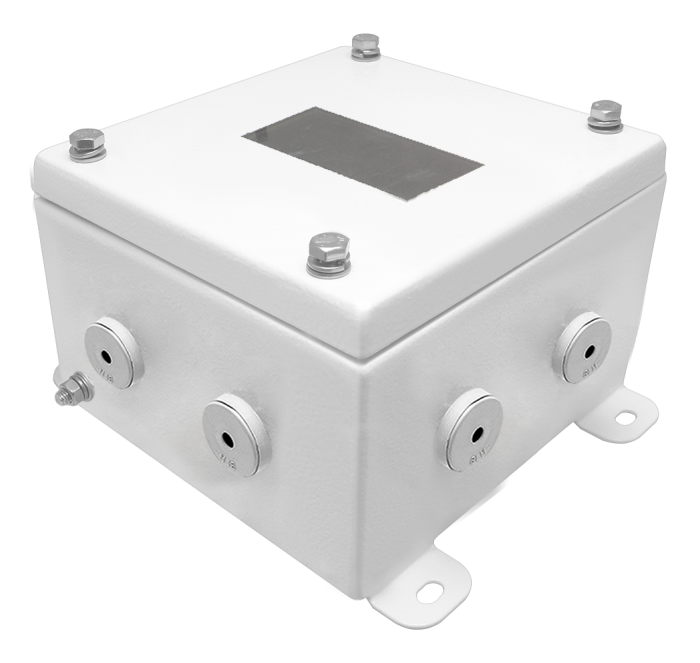

Коробка монтажная распределительная КМ-А-1515 IP66(Р) предназначена для установки коммутационных аппаратов.
Назначение
Применяется для монтажа на открытом воздухе и внутри помещений, в жилых, общественных и производственных зданиях.
Корпус коробки монтажной распределительной изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016.
Конструкция

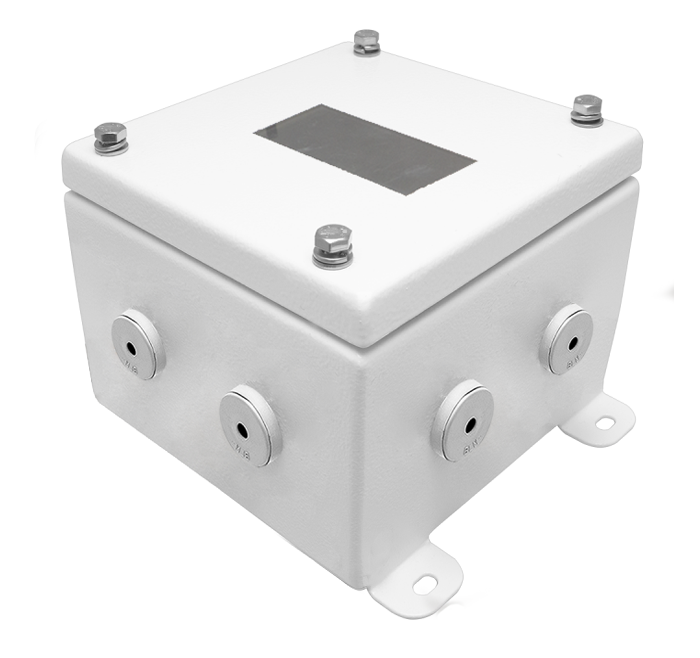

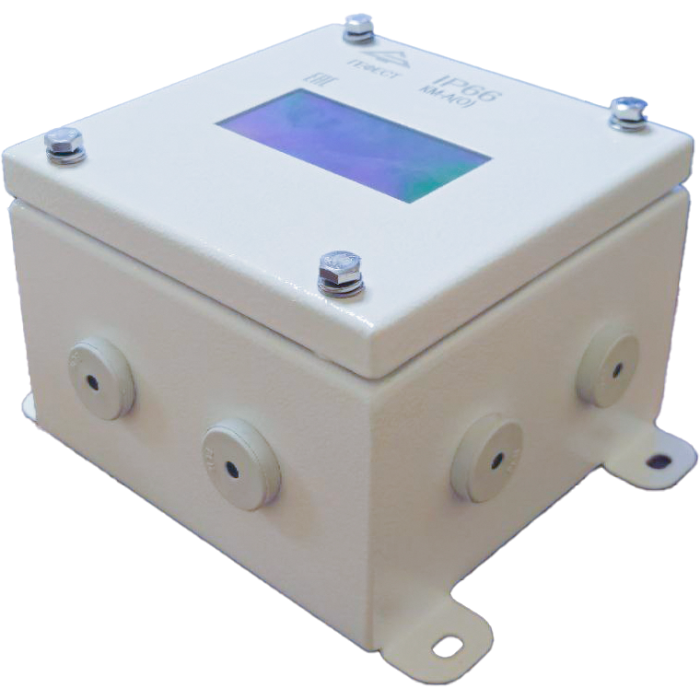

Корпус коробки монтажной распределительной КМ-А-1515 IP66(Р) увеличен по высоте, имеет квадратную форму. Крышка герметично прилегает к корпусу за счёт винтов и силиконовой уплотнительной прокладки. Коробка оснащена DIN-рейкой на которой размещают коммутационные аппараты. На крышке и корпусе коробки распределительной располагаются заземляющие зажимы «РЕ».
В боковых стенках установлены кабельные вводы из резины, обеспечивающие степень защиты не ниже IP66.
Особенность
Коробка монтажная распределительная имеет повышенную коррозионную стойкость за счёт: гальванической обработки и полимерного покрытия. Все наружные элементы крепления выполнены из нержавеющей стали.
Кабельные вводы из резины позволяю быстро и надежно завести кабель внутрь коробки.
Сертификация
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Степень защиты: IP66.
Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100ºС..
иаметр наружной оболочки присоединяемого кабеля для: М12(4-7), М16(5-9), М20(8-13), М25(11-17), М32(15-20)
Количество кабельных вводов: 8
Длина участка на Din-рейке, для размещения коммутационного аппарата: 95 мм
Гарантийный срок эксплуатации коробки: 24 месяца со дня ввода в эксплуатацию.
Размер и вес транспортной упаковки. Количество изделий в упаковке.
Обозначение модификации | Размер*, мм | Вес до, кг | Количество в упаковке, шт | Вес упаковки, кг | Размер упаковки, мм |
КМ-А-1515 IP66(Р) | 150x150x108 | 1,3 | 4 | 5,2 |
360 x 360 x 160 |
