Коробки монтажные IP66 усиленные

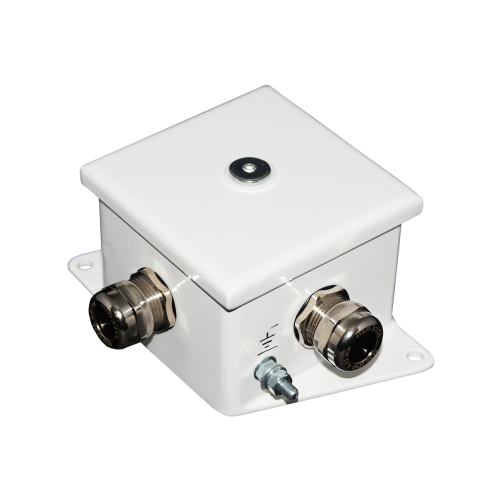

Коробки монтажные огнестойкие КМ-О IP66 усиленные

Предназначены для соединения и разветвления огнестойких кабельных линий. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.

Корпус изготовлен из листовой конструкционной стали Ст3 толщиной 3 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016. Корпус коробок монтажных огнестойких усиленных имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. Внутри корпуса располагаются керамические клеммные колодки. На крышке и корпусе располагаются заземляющие зажимы «РЕ».

В боковых стенках установлены кабельные вводы из нержавеющей стали, обеспечивающие степень защиты не ниже IP66. Кабельные вводы устанавливаются под кабель с внешним диаметром 6-12 мм (по требованию заказчика могут устанавливаться кабельные вводы иного диаметра при наличии технологических возможностей изготовления).

Коробки монтажные огнестойкие усиленные имеют повышенную коррозионную стойкость за счёт гальванической обработки и полимерного покрытия.

Корпус изготовлен из более толстой стали, что придаёт ему высокую прочность. Концы винтов на клеммной колодке имеют округлую форму, что позволяет зафиксировать провода без повреждений. Клеммные колодки из керамики обеспечивают надёжное соединение в условиях пожара. Все наружные элементы крепления выполнены из нержавеющей стали.

Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТУ 3449-005-70631050-2009.

Характеристики

Модификации

	Обозначение модификации	Размеры**, мм	Кол-во вводов, до	Кол-во контактов, до

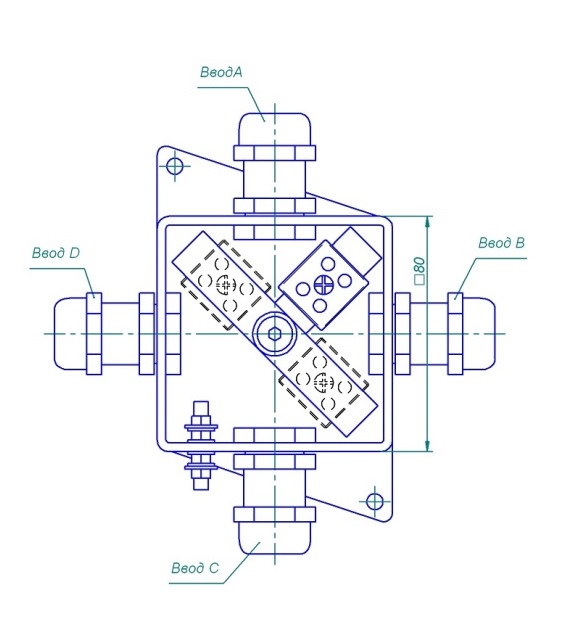

	КМ-О IP66	80х80х62	4	8

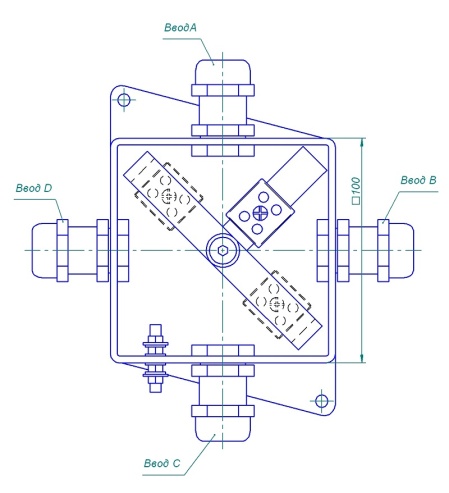

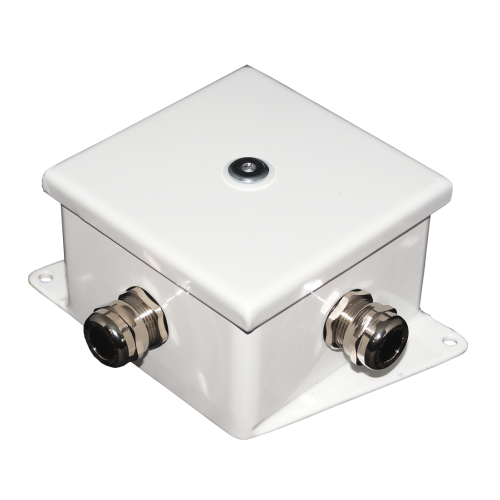

	КМ-О IP66 100х100	100х100х62	4	12

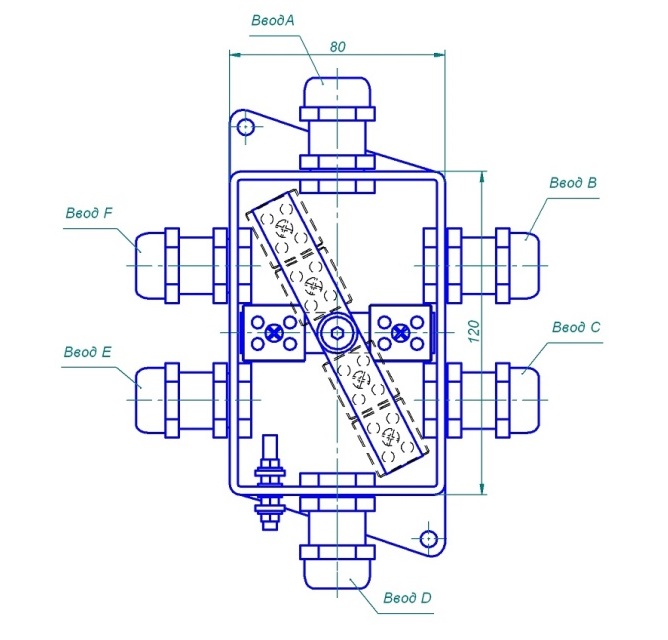

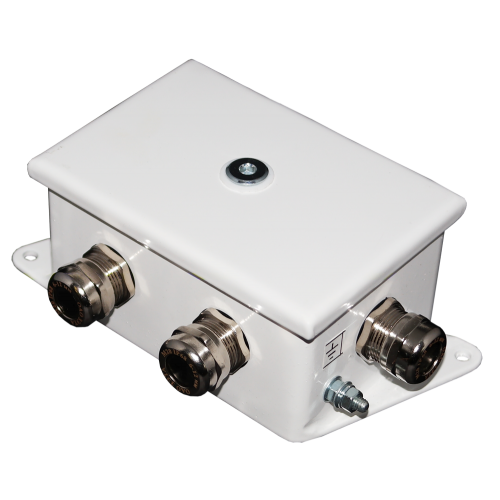

	КМ-О IP66-d	120х80х62	6	12

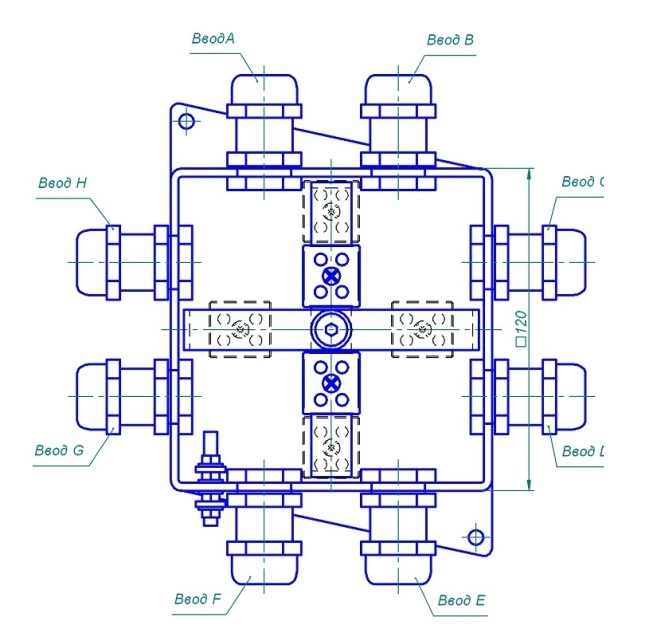

	КМ-О IP66 120х120	120х120х62	8	12

* По требованию заказчика могут устанавливаться кабельные вводы иного диаметра при наличии технологических возможностей изготовления. При использовании кабельных вводов иного диаметра максимально возможное количество кабельных вводов может отличаться от значений, указанных в таблице выше.

** Без учёта кронштейнов крепления и вводов.

Обозначение коробок монтажных огнестойких при заказе

КМ-О(10к*6,0)-IP66-х-A(кв)B(кв)C(кв)D(кв)E(кв)F(кв)G(кв)H(кв)I(кв)J(кв)K(кв)L(кв)M(кв)N(кв) O(кв)P(кв)Q(кв)R(кв)S(кв)T(кв), где:

КМ-О – тип коробки;

10к - число контактов в клеммной колодке;

6,0 – номинальная соединительная способность клемм. В случае установки клеммной колодки, предназначенной для присоединения проводов с сечением до 3,0 мм², данное условное обозначение не указывается;

IP66- степень защиты оболочки;

х - размер корпуса коробки: «100х100»; d; «120х120» см. таб. «Модификации» КМ-О IP66; в случае заказа модификации размером 80х80 мм, данное условное обозначение не указывается.

A(кв)B(кв)C(кв)D(кв)E(кв)F(кв)G(кв)H(кв)I(кв)J(кв)K(кв)L(кв)M(кв)N(кв)O(кв)P(кв)R(кв)S(кв) T(кв) – расположение, наличие и тип кабельного ввода.

Типы кабельных вводов, используемых в КМ-О IP66 для подсоединения кабеля, проложенного в металлорукаве, гофрированной нержавеющей трубе или водогазопроводной трубе.

Типы и изготовители кабельных вводов могут меняться по усмотрению изготовителя при сохранении основных характеристик.

Возможные размеры и материал исполнения кабельных вводов для КМ-О IP66

По желанию заказчика в коробки IP66 возможно установить нестандартные кабельные вводы.

КМ-О IP66	КМ-О IP66 100х100	КМ-О IP66-d	КМ-О IP66-120х120

Характеристики колодок клеммных керамических

Дополнительная информация

Размер ключа, используемого для крепления крышки коробок к корпусу (момент затяжки: от 1.5 до 2 Нм): S14 (размер коробок : до 120х240х62 мм);
Размер ключа для крепления зажимов РЕ: S8.
Размер отверстий для крепления коробок: 7 мм.
Гарантийный срок эксплуатации коробки: 24 месяца со дня ввода в эксплуатацию.
Паспорт и руководство по эксплуатации прилагаются на партию.

Таблица. Коробки монтажные огнестойкие КМ-О IP66 усиленные

Размер и вес транспортной упаковки. Количество изделий в упаковке.
