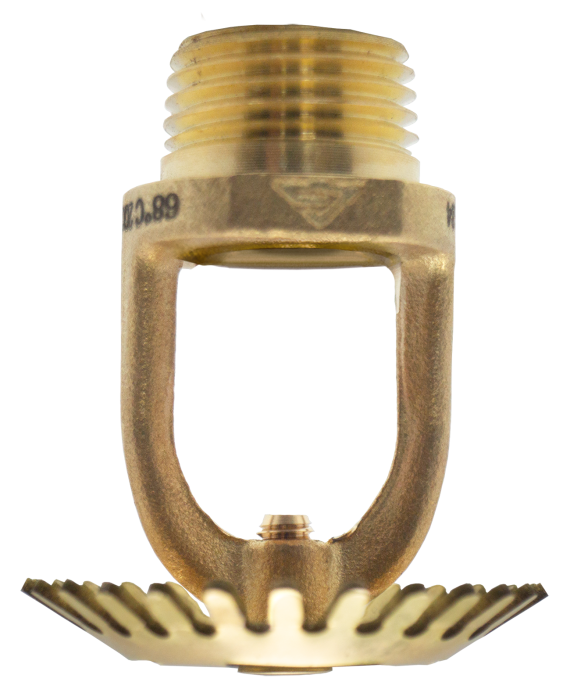

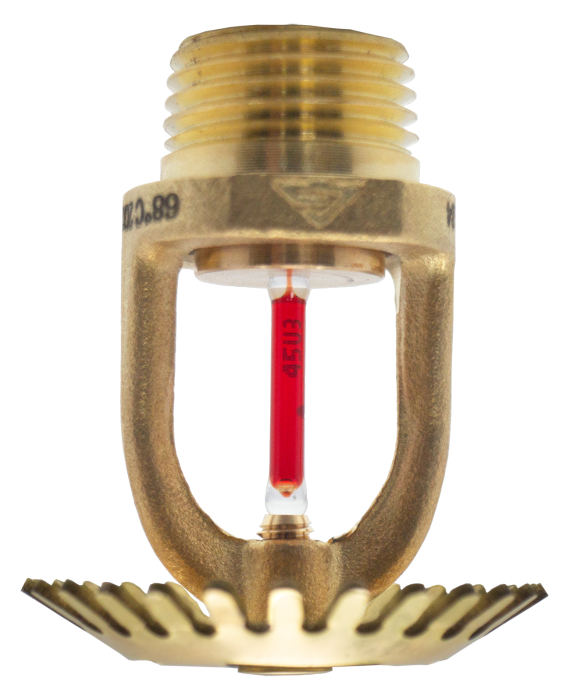

Оросители спринклерные и дренчерные водяные стеллажные "Аква-Гефест" предназначены для защиты помещений с высокостеллажным хранением грузов.
Монтаж стеллажных оросителей осуществляется во внутрестеллажном пространстве и обеспечивает максимально быстрое и эффективное тушение стеллажей.
Особенности:
Оросители спринклерные и дренчерные водяные стеллажные "Аква-Гефест" выпускаются с коэффициентами производительности: 0,47, ).80 и 0,84.
Монтажное положение - вниз.
В конструкции спринклерных оросителей используются колбы быстрого реагирования диаметром 3 мм и 5 мм производства компании JOB GmbH (Германия) с температурами срабатывания 57°С, 68°С, 79°, 93°С.
Корпуса оросителей изготавливаются из латуни и могут иметь гальваническое коррозионностойкое покрытие (никелирование) или полимерное покрытие в соответствии с цветовой палитрой RAL.
Проектирование установок с внутрестеллажным тушением осуществляется по СП 241.1311500.
Все типы спринклерных оросителей могут быть изготовлены в модификации с принудительным пуском, контролем пуска или принудительным пуском и контролем пуска.
Элементы принудительного пуска и контроля пуска не влияют на обычную работу спринклера. При достижении пороговой температуры в зоне спринклера произойдет его запуск в штатном режиме.
Гидравлические параметры спринклеров с принудительным пуском и контролем пуска не отличаются от параметров оросителей и распылителей традиционного исполнения.
Запись условного обозначения модификаций оросителя при заказе и в документации имеет следующий вид:
С(Д)ВС0-РНо(д)0,47-R½. Р57(68,79,93).В2-«Аква-Гефест», где:
• С – спринклерный (с тепловым замком) или Д – дренчерный;
• В – водяной;
• С – специального назначения;
• 0 – направленность потока симметричная концентричная;
• Р – розеточный;
• Н –монтажное положение: вертикальное, поток воды направлен вниз;
• о(д) – без декоративного покрытия (с декоративным покрытием);
• 0,47 (0,80, 0,84) – коэффициент производительности;
• R – размер присоединительной резьбы штуцера;
• Р – с разрывным термочувствительным элементом;
• 57(68, 79, 93) – номинальная температура срабатывания, °С;
• В2 – климатическое исполнение по ГОСТ 15150;
