Коробки монтажные IP41

   Модели для REVIT

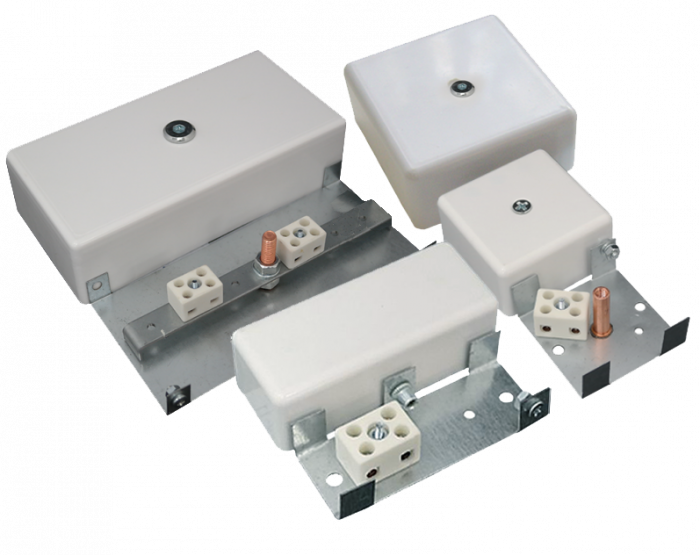

Коробки монтажные огнестойкие КМ-О IP41 предназначены для соединения и разветвления огнестойких кабельных линий. Применяются для монтажа внутри помещений. Корпус состоит из стального оцинкованного основания и крышки из негорючего ABS-пластика с металлическим вкладышем. Монтажные коробки типа КМ-О IP41 предназначены для использования внутри помещений.

Конструкция

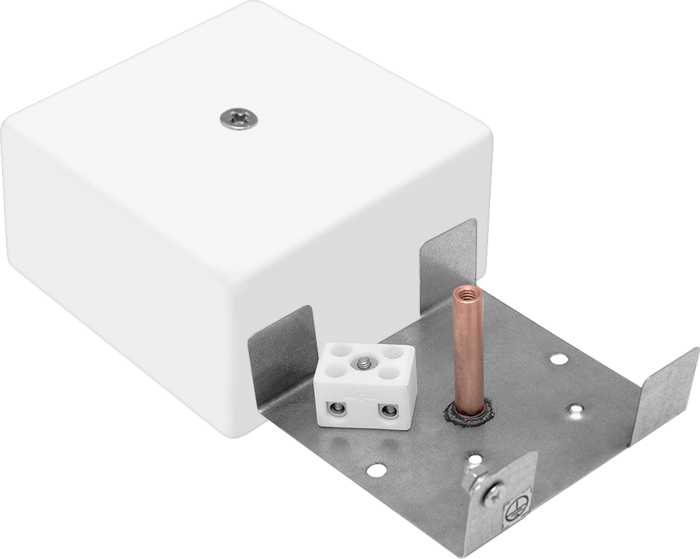

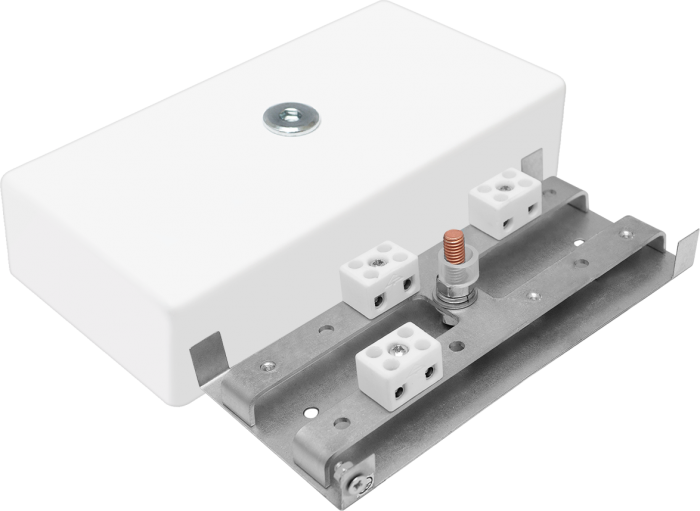

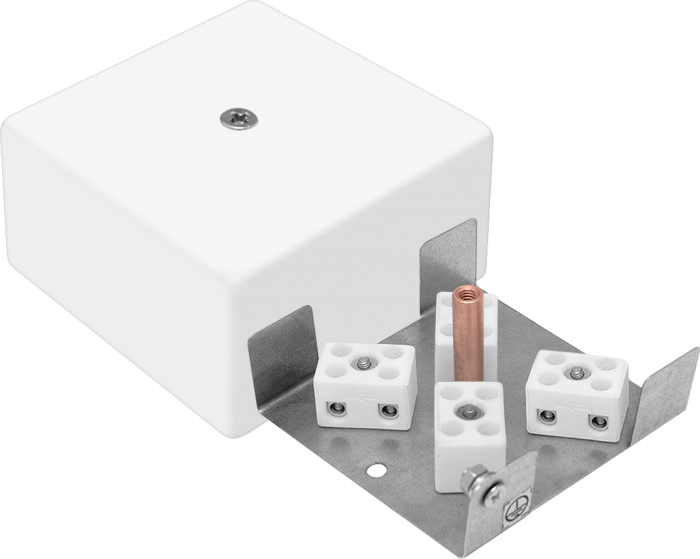

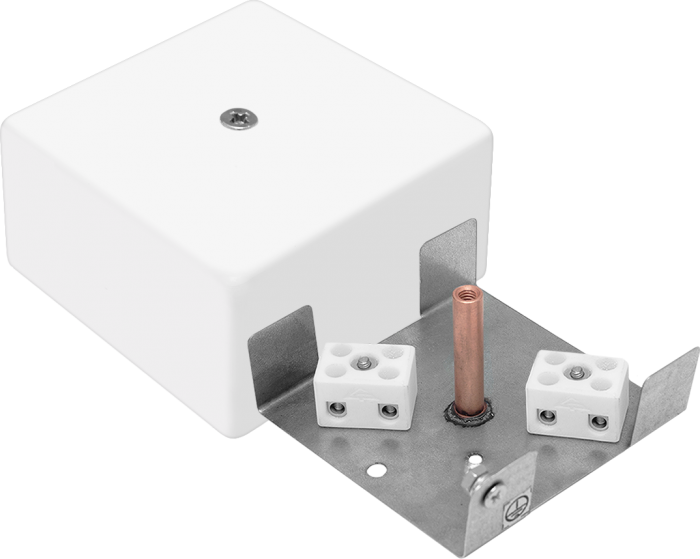

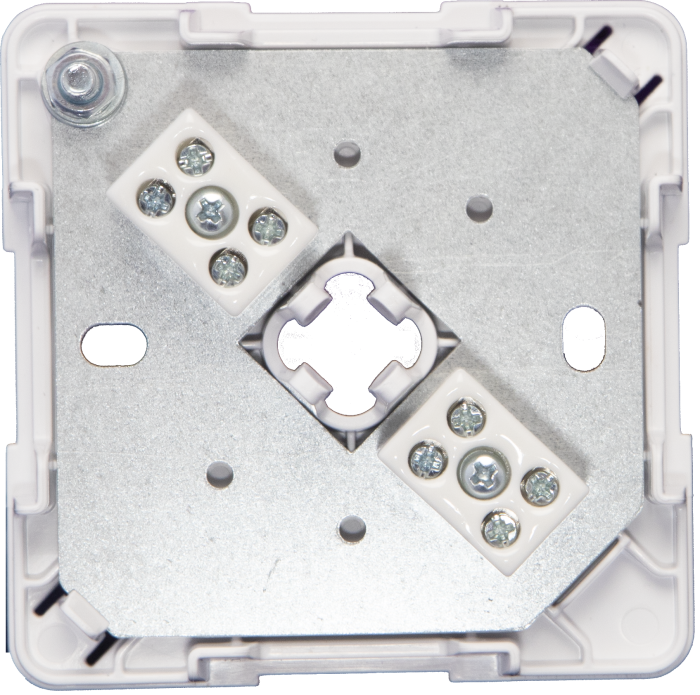

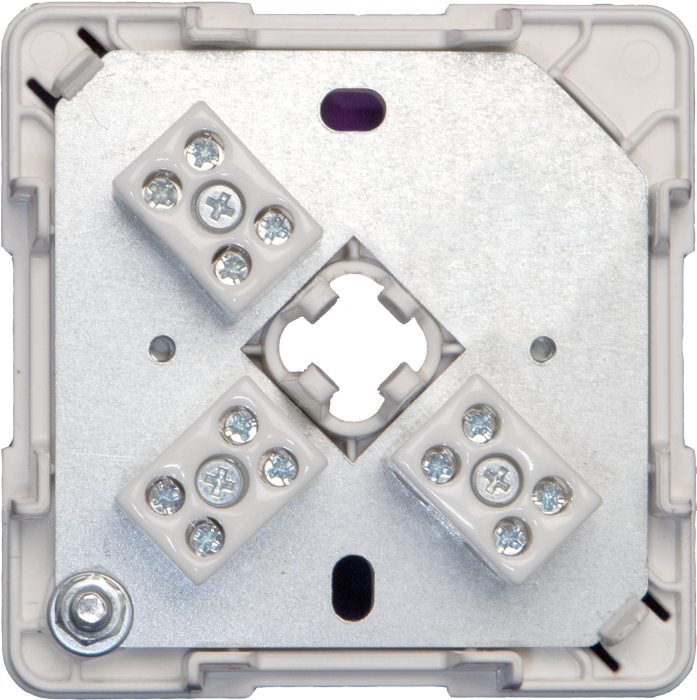

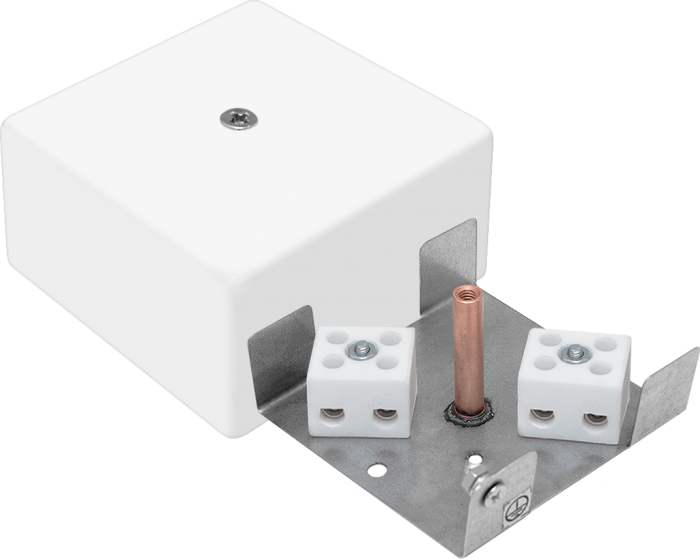

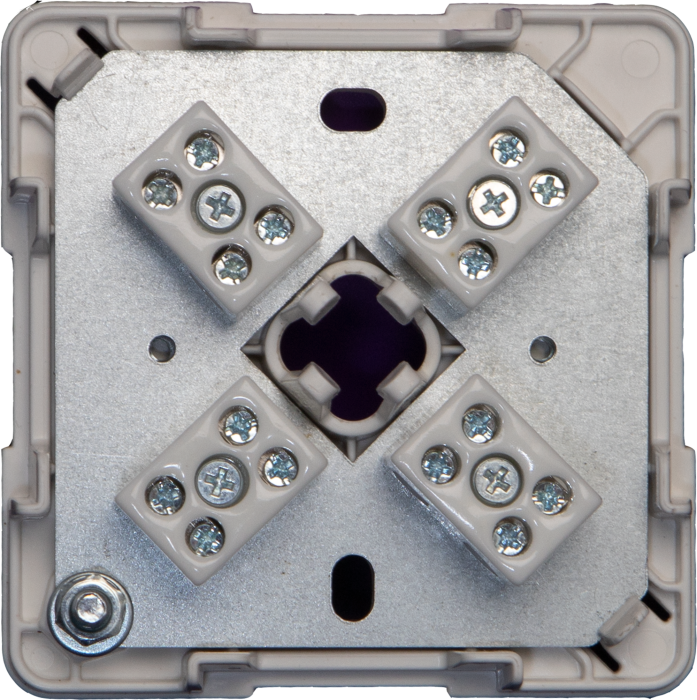

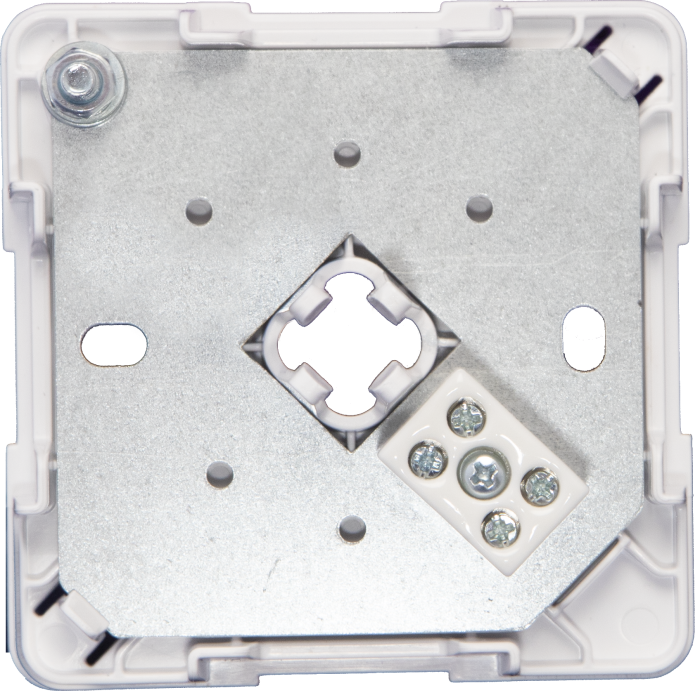

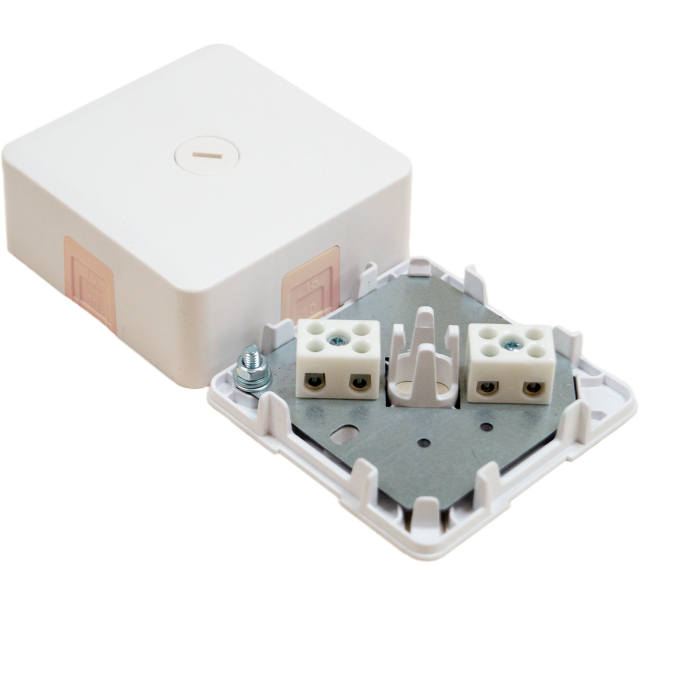

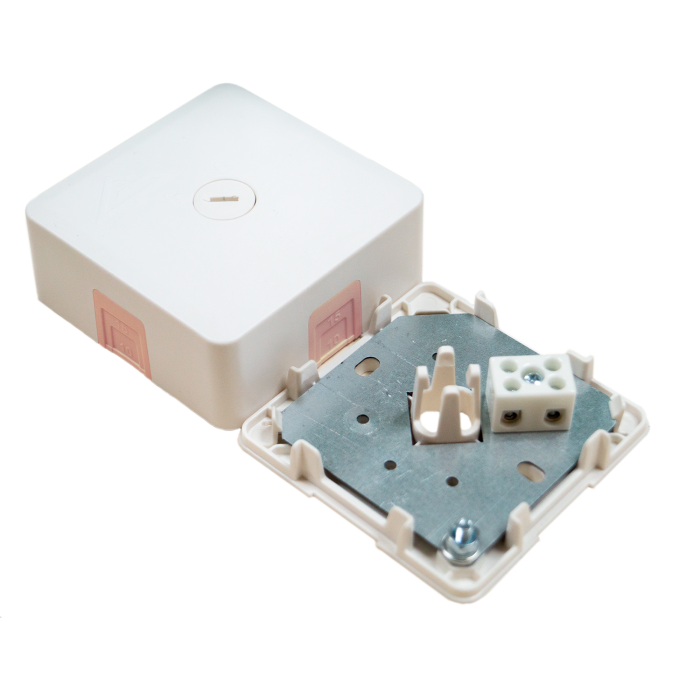

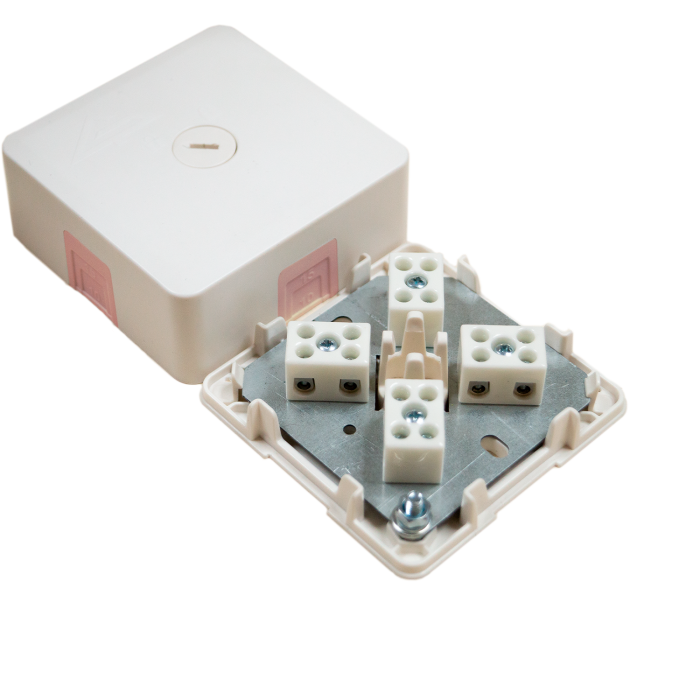

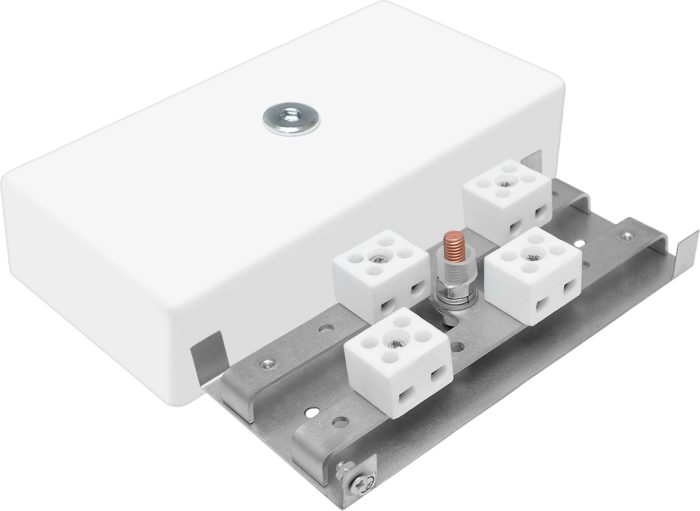

Корпус коробок монтажных огнестойких имеет прямоугольную или квадратную форму. В основании корпуса предусмотрены отверстия под винты и саморезы для крепления к элементам конструкции. Внутри корпуса располагаются керамические клеммные колодки и заземляющий зажим «РЕ».

Особенность

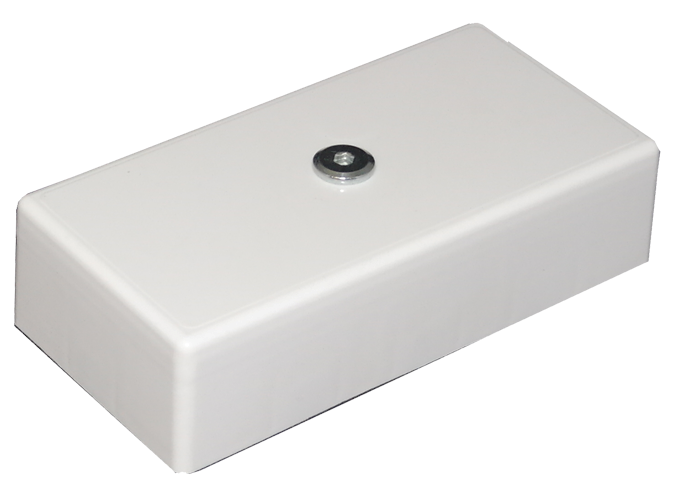

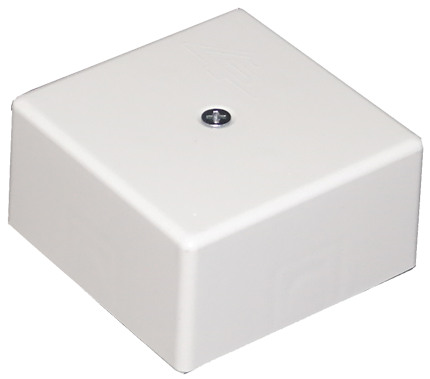

Металлические части коробки оцинкованы, это придаёт им защиту от коррозии. Крышка изготовлена из негорючего ABS пластика и имеет металлический вкладыш, что придаёт прочность конструкции. В боковых стенках крышки имеются специальные легкоудаляемые профили для ввода кабеля, металлорукава или кабель-канала. Концы винтов на клеммной колодке имеют округлую форму, что позволяет зафиксировать провода без повреждений. Клеммные колодки из керамики обеспечивают надёжное соединение в условиях пожара.

Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».


Характеристики

Степень защиты: IP41.
Огнестойкость в составе кабельной линии: 60 минут.
Климатическое исполнение по ГОСТ 15150: УХЛ 4.
Диапазон температур окружающей среды при эксплуатации: от -40 до +80°С.
Номинальная соединительная способность клемм: 3.0, 6.0, 10.0  мм².
Номинальное напряжение клемм: 450 В.

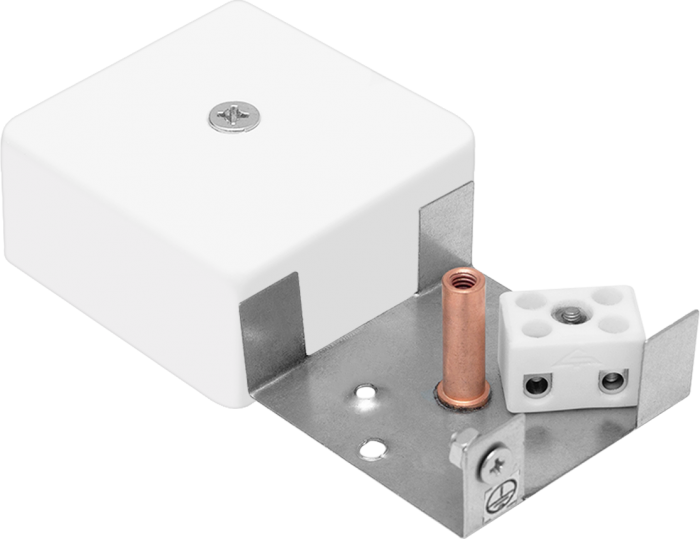

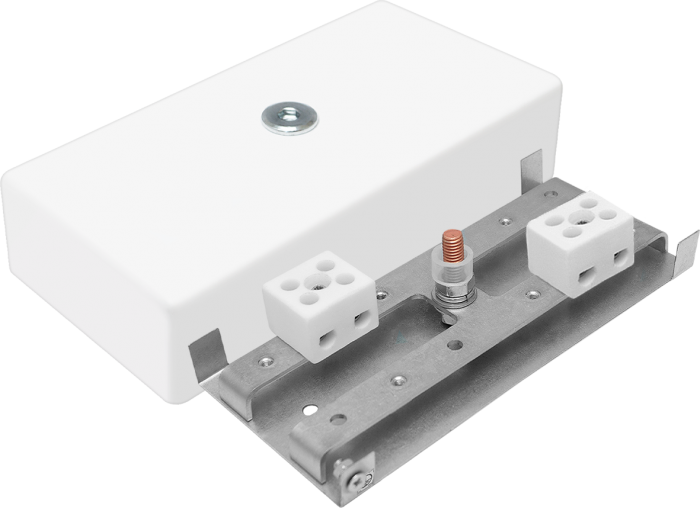

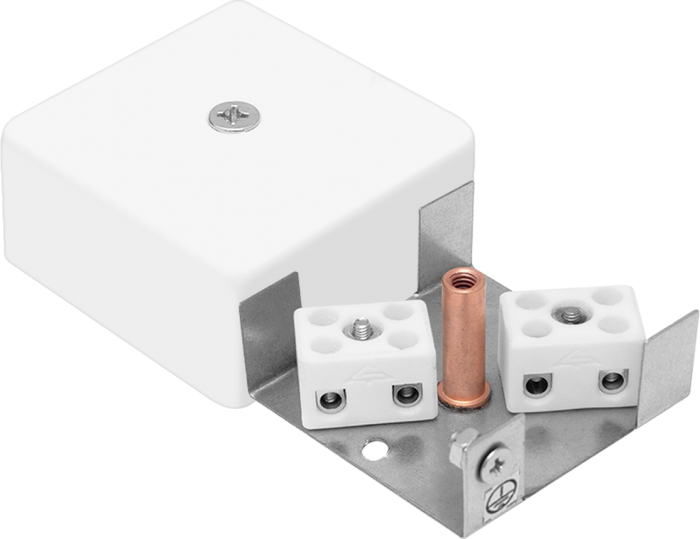

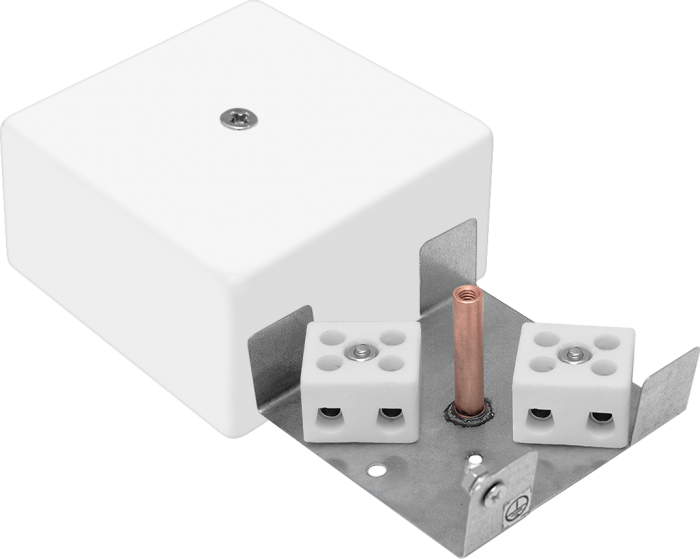

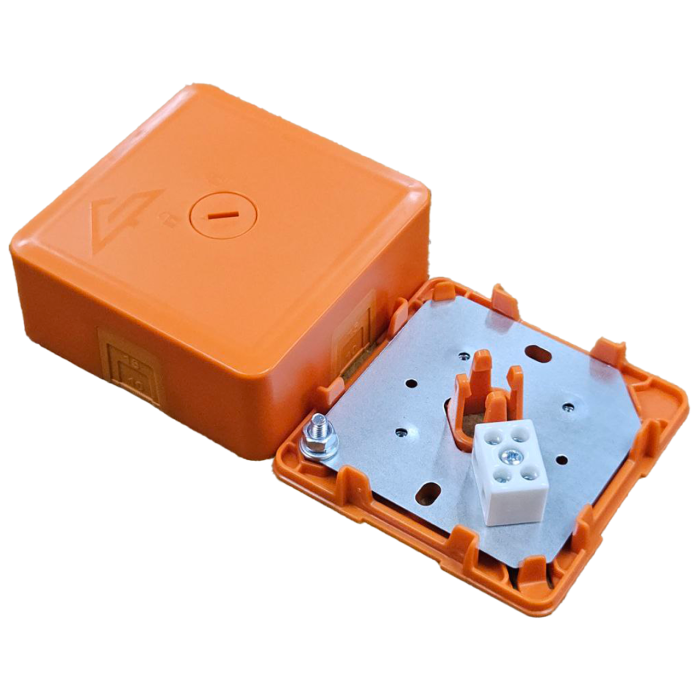

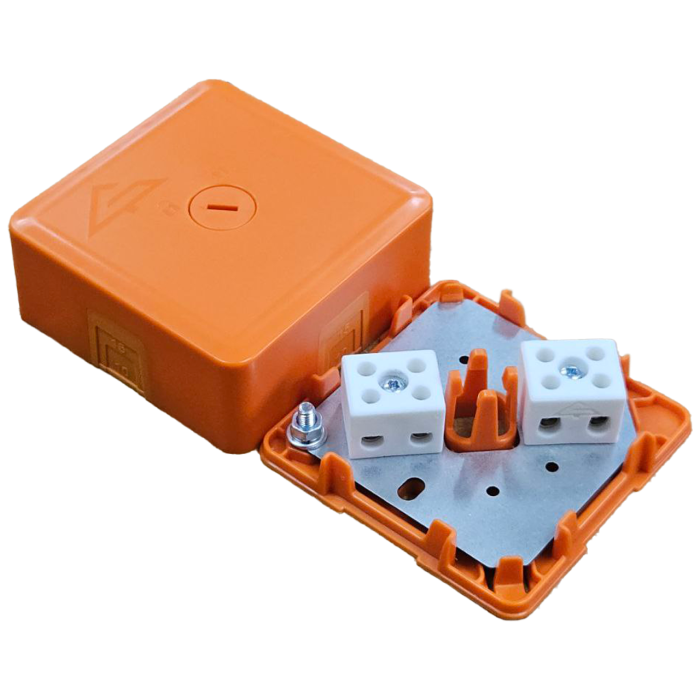

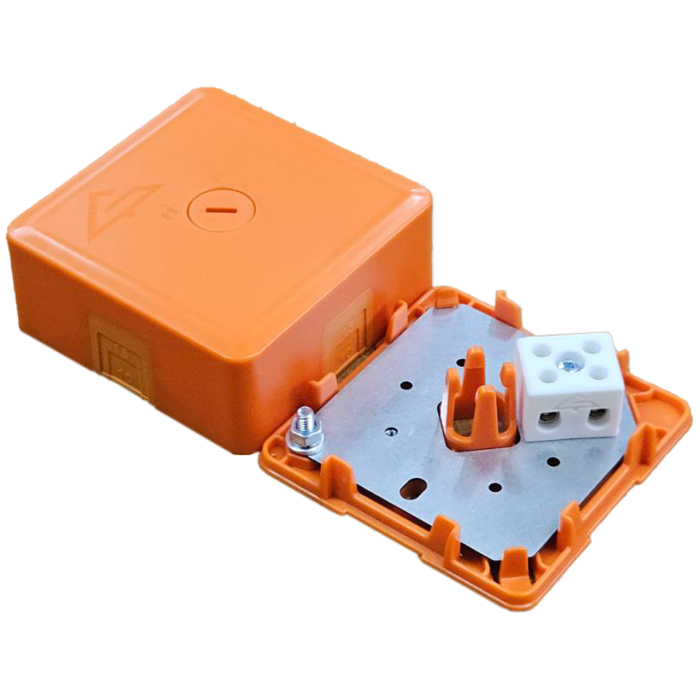

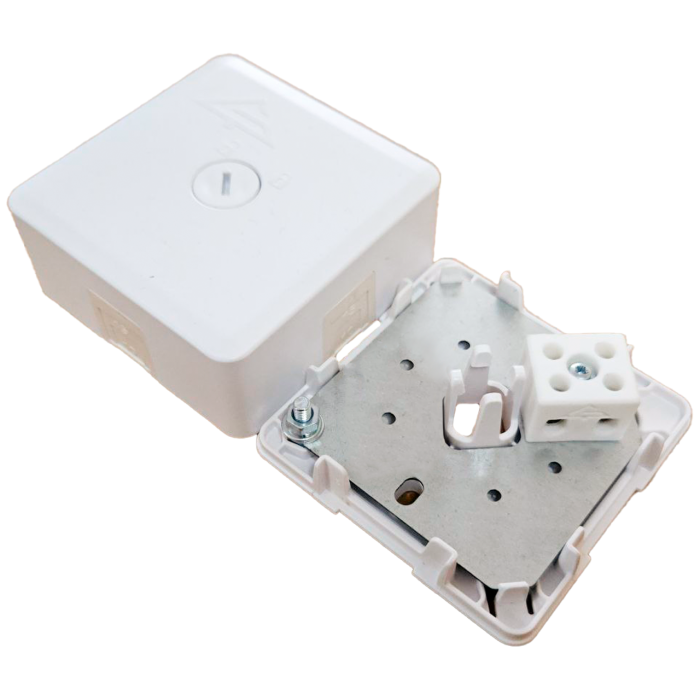

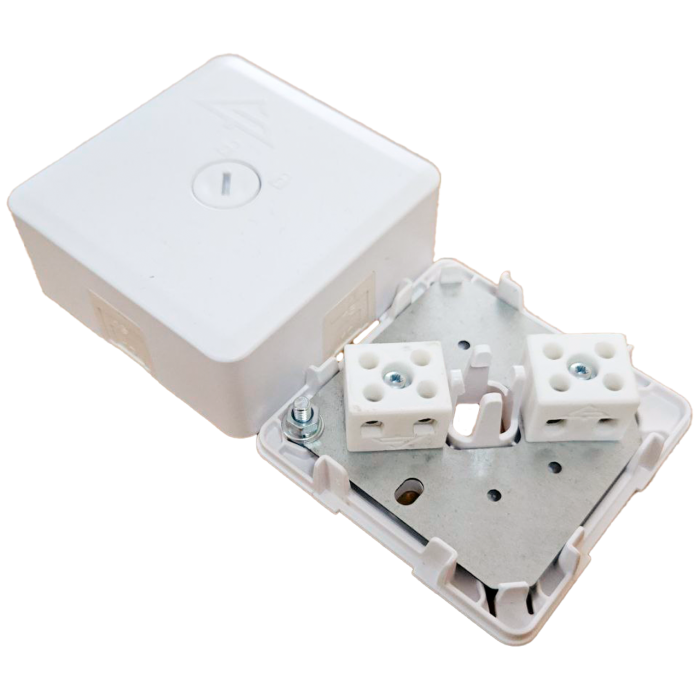

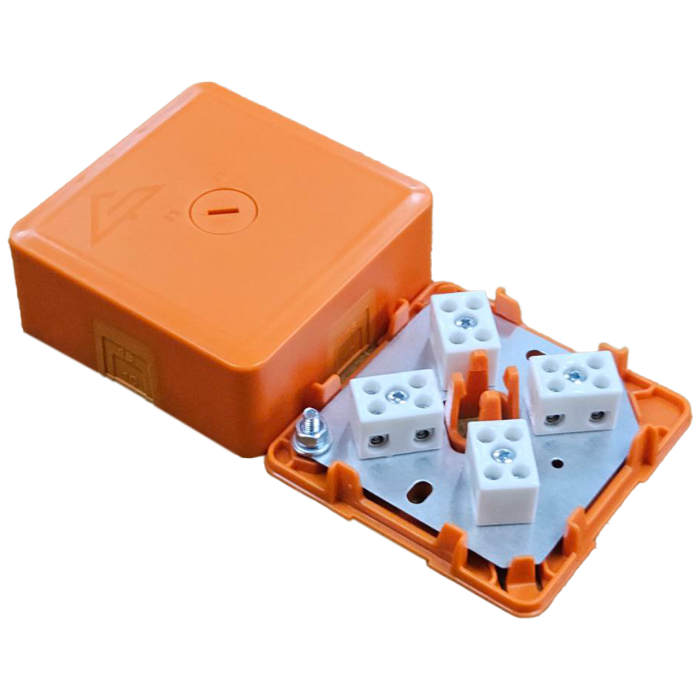

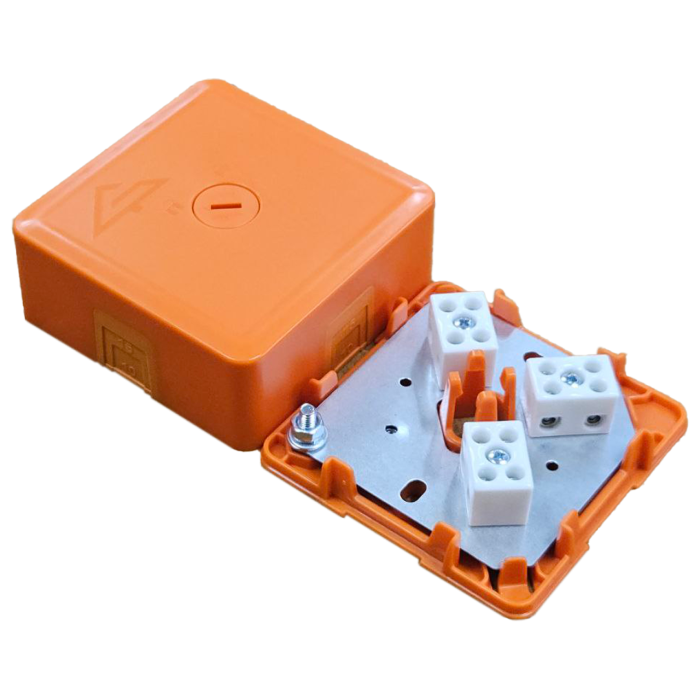

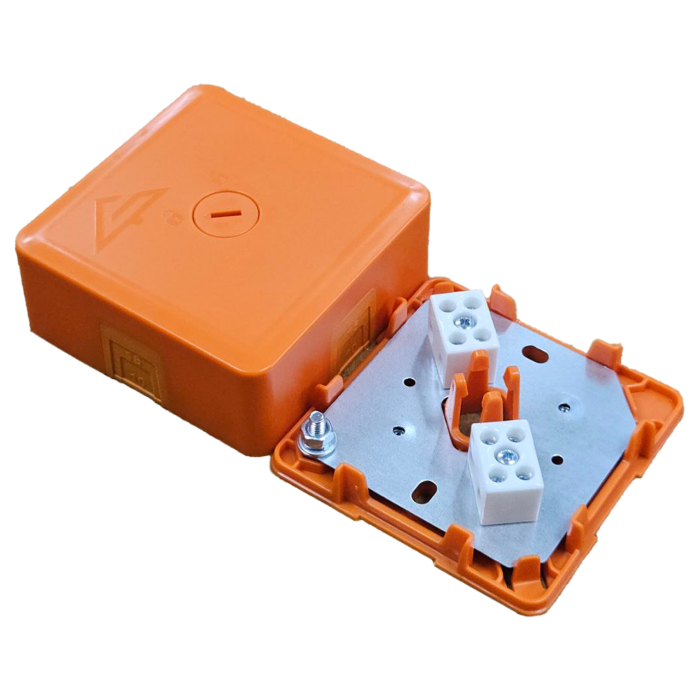

Модификации КМ-О IP41

Обозначение коробок монтажных огнестойких при заказе

КМ-О (8к*6,0)-IP41-х, где:

КМ-О – тип коробки;

8к - количество контактов в клеммной колодке;

6,0 – номинальная соединительная способность клемм. В случае установки клеммной колодки, предназначенной для присоединения проводов с сечением до 3,0 мм², данное условное обозначение не указывается;

IP41 - степень защиты оболочки;

х – размер корпуса коробки: «m», «d» (см. таб. «Модификации» КМ-О IP41). В случае заказа модификации размером 72х72 мм, данное условное обозначение не указывается.

Таблица. Коробки монтажные огнестойкие КМ-О IP41.

Размер и вес транспортной упаковки. Количество изделий в упаковке.

 Дополнительная информация

Ключ для крепления крышки идёт в комплекте.
Размер ключа для крепления зажима РЕ: S8.
Размер отверстий для крепления коробок: 7 мм.
Гарантийный срок эксплуатации коробки: 24 месяца со дня ввода в эксплуатацию.
Паспорт и руководство по эксплуатации прилагаются на партию.
