Коробки монтажные огнестойкие исполнение «Север» КМ-О IP55
Коробки монтажные огнестойкие исполнение «Север» КМ-О IP55 предназначены для соединения и разветвления огнестойких кабельных линий в районах с особо холодным климатом с температурой окружающей среды до -60°С.

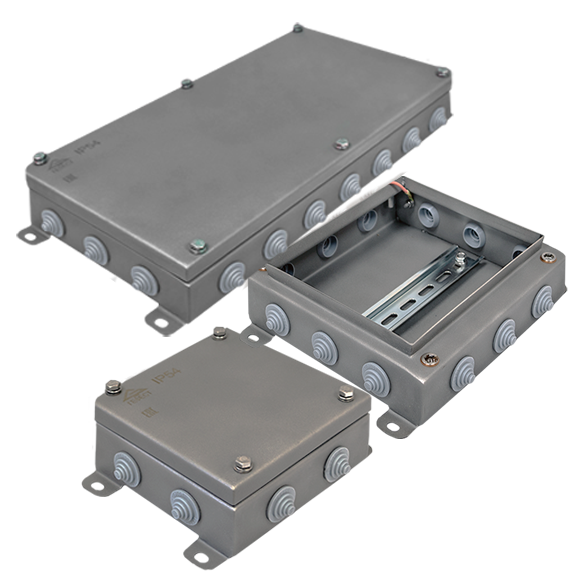

Применяются для монтажа внутри помещений и на открытом воздухе под навесом. Корпус изготовлен из листовой нержавеющей стали AISI 304 либо AISI 316 толщиной 1,2 мм. Конструкция Корпус коробок монтажных огнестойких исполнение «Север» имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. Внутри корпуса располагаются керамические клеммные колодки. На крышке и корпусе располагаются заземляющие зажимы «РЕ».
В боковых стенках установлены втулки уплотнительные мембранного типа, обеспечивающие степень защиты от проникновения не ниже IP55.
Особенность
Коробки монтажные огнестойкие исполнение «Север» изготовлены из нержавеющей стали марки AISI 304 и AISI 316, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства. Концы винтов на клеммной колодке имеют округлую форму, что позволяет зафиксировать провода без повреждений. Клеммные колодки из керамики обеспечивают надёжное соединение в условиях пожара. Все наружные элементы крепления выполнены из нержавеющей стали. Мембранные втулки, и уплотнительная прокладка выполнены из морозостойкого силикона, рассчитанного на температуру окружающей среды до -60 °С.

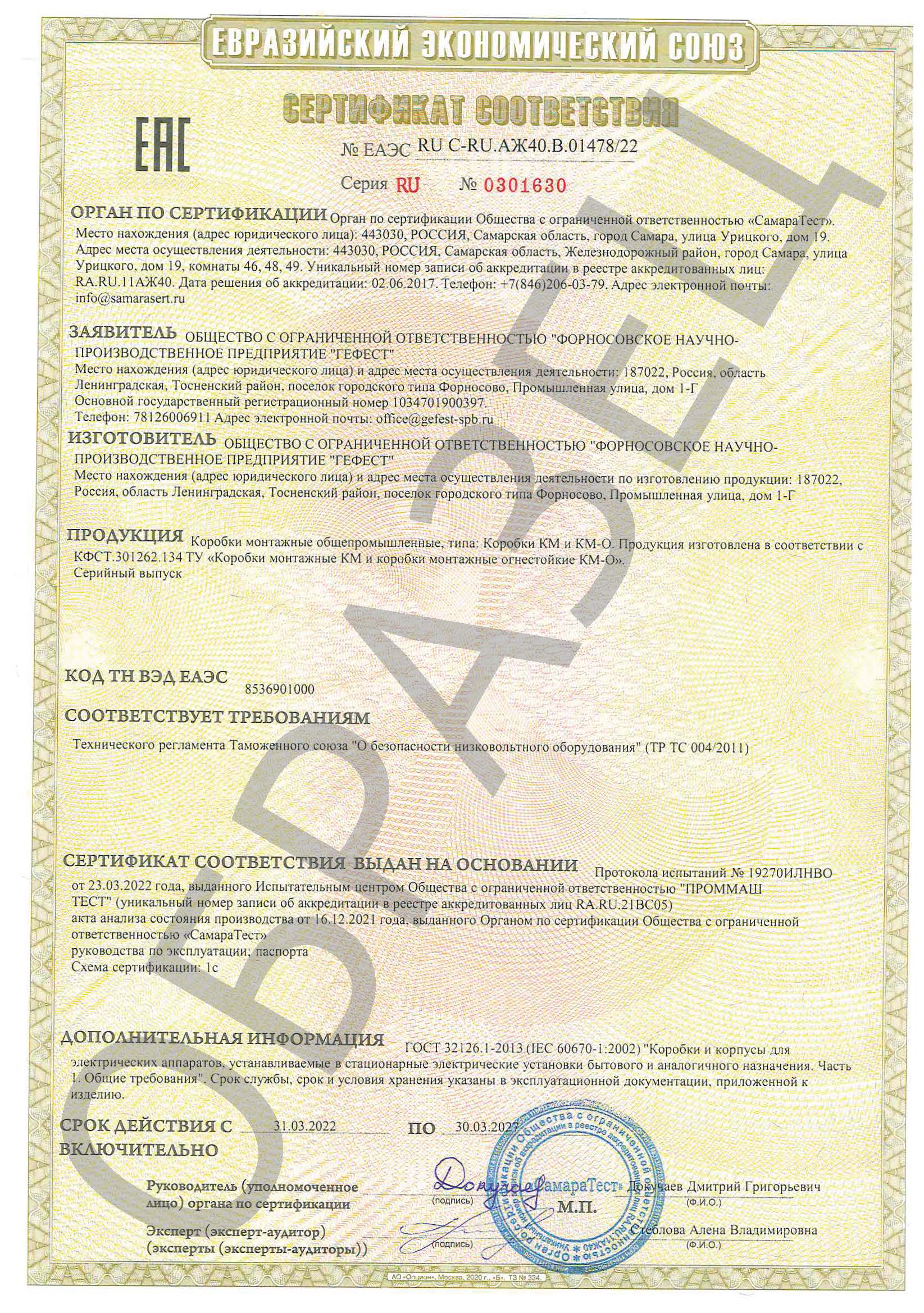

Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТУ 3449-005-70631050-2009.
Характеристики
Степень защиты: IP55.
Огнестойкость в составе кабельной линии: 60 минут.
Климатическое исполнение по ГОСТ 15150: ЭХЛ 2, ЭХЛ 5, ОМ 2, ОМ 5.
Диапазон температур окружающей среды при эксплуатации: от -60 до +130°С.

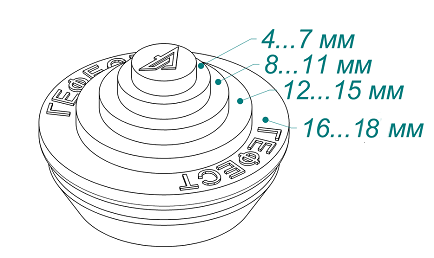

Диапазон диаметров присоединяемого кабеля: 4-18 мм.
Номинальная соединительная способность клемм: 3.0, 6.0, 10.0 мм2.
Номинальное напряжение клемм: 450 В.
Модификации
** при условии применения клемм номинальной соединительной способностью до 10 мм2.
Обозначение коробок монтажных огнестойких при заказе КМ-О IP55-х нерж. (-60 °С) где:
КМ-О – тип коробки;
IP55- степень защиты оболочки;
х - размер корпуса коробки: «0808»; «1010»; «0812»; «1212»; «1224»; «1515»; «1530»; «2020»; «2040»
нерж – материал корпуса – нержавеющая сталь AISI 304;
(-60 °С) - эксплуатация при температуре окружающей среды до -60°С.
Таблица. Коробки монтажные огнестойкие КМ-О IP55 нерж. (-60 °С)
Размер и вес транспортной упаковки. Количество изделий в упаковке.
Обозначение модификации | Размер*, мм | Вес до, кг | Количество в упаковке, шт | Вес упаковки, кг | Размер упаковки, мм |

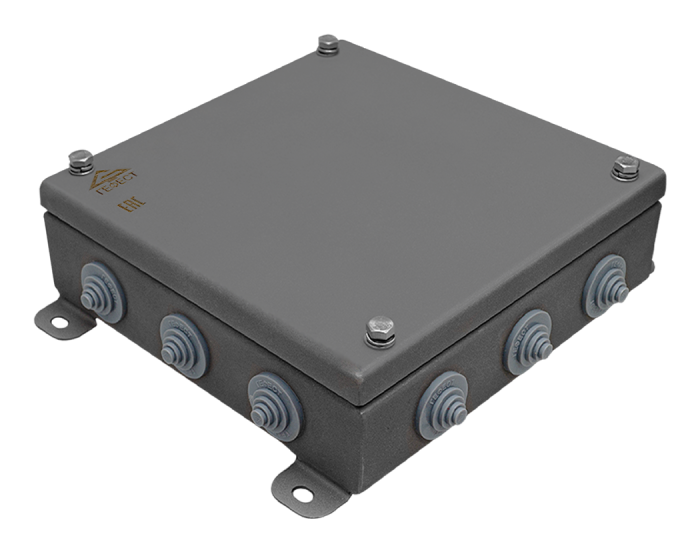

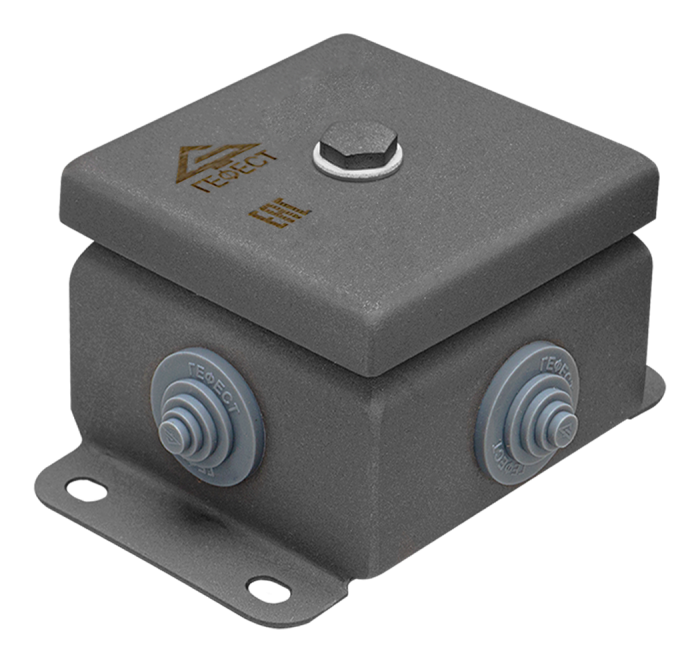

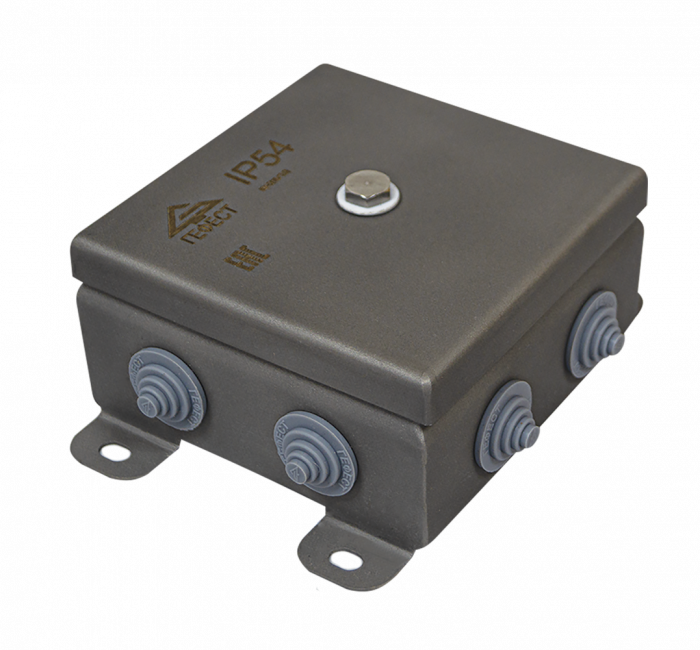

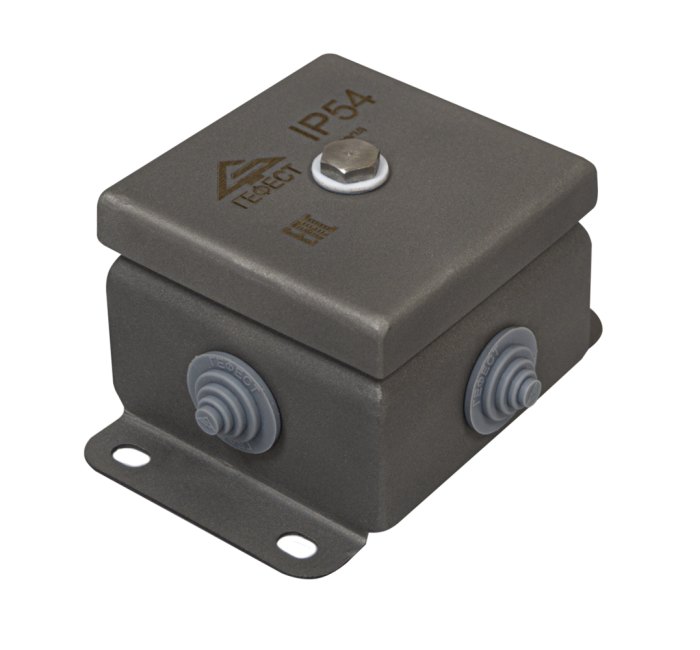

КМ-О IP55-0808 нерж. (-60 °С) | 86х86х62 | 0,5 | 24 | 12 | 420 х 420 х 160 |

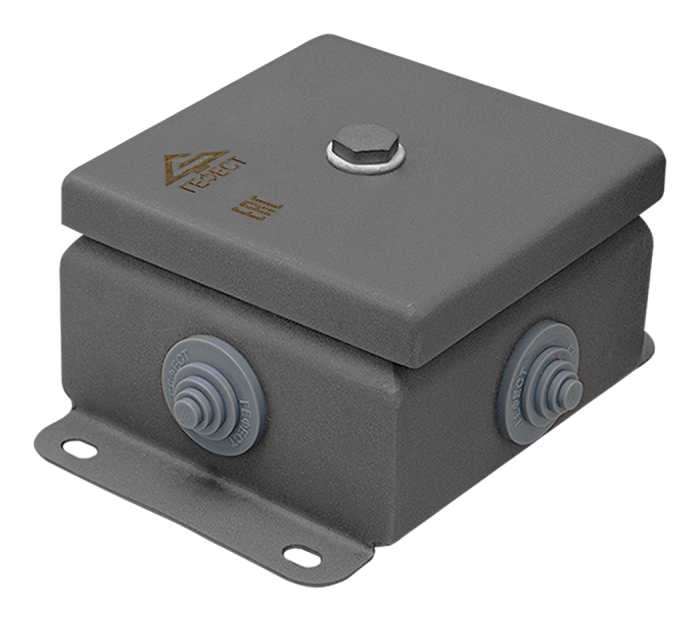

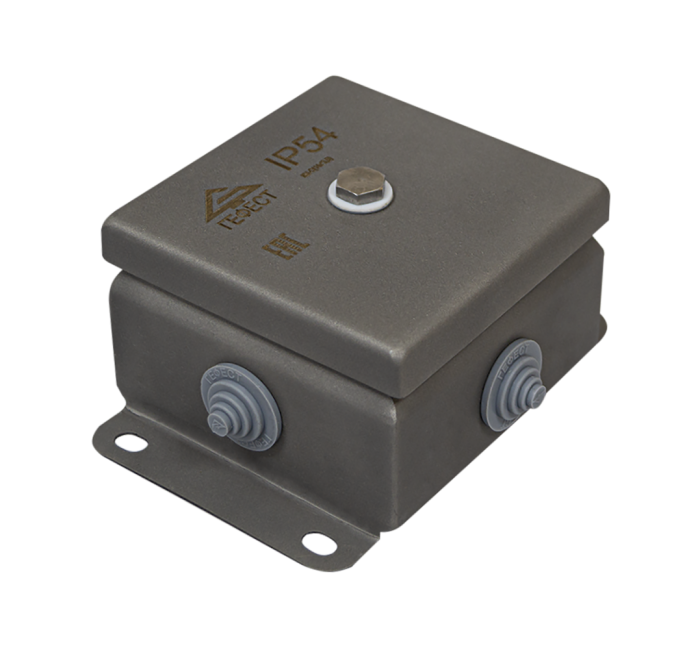

КМ-О IP55-1010 нерж. (-60 °С) | 103х103х62 | 0,6 | 10 | 6 | 360 х 360 х 160 |

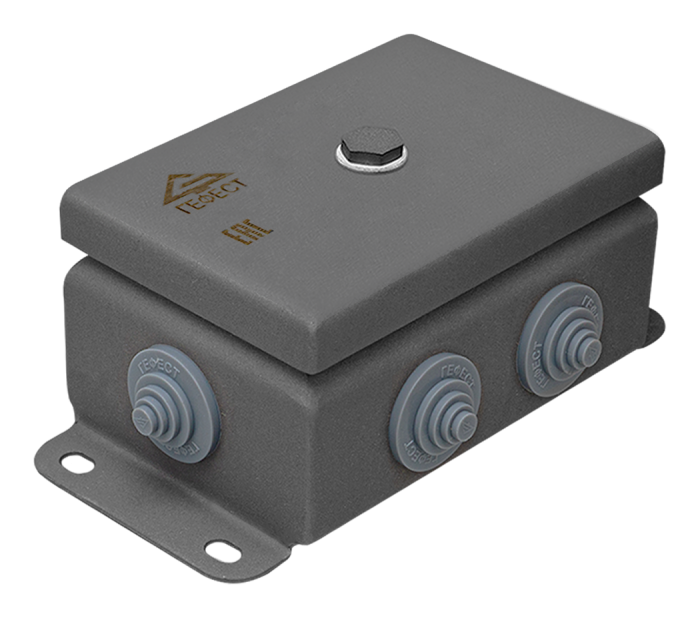

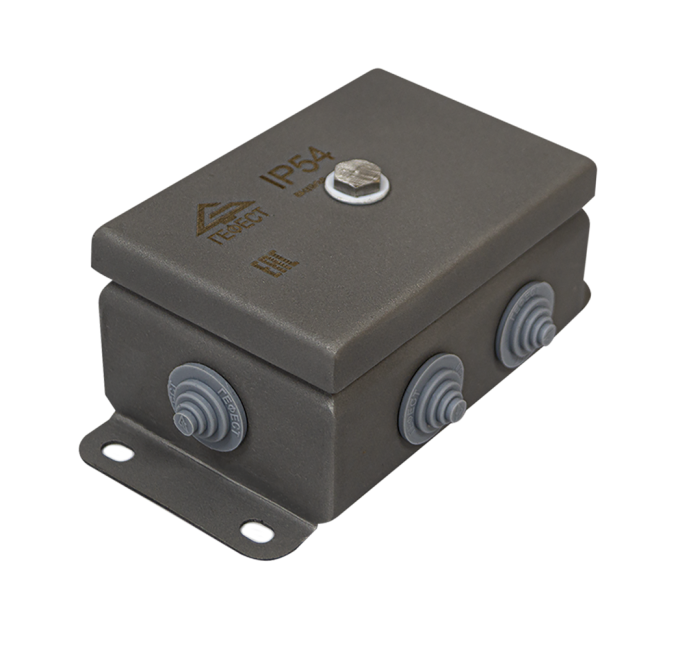

КМ-О IP55-0812 нерж. (-60 °С) | 86х126х62 | 0,6 | 12 | 7,2 | 360 х 360 х 160 |

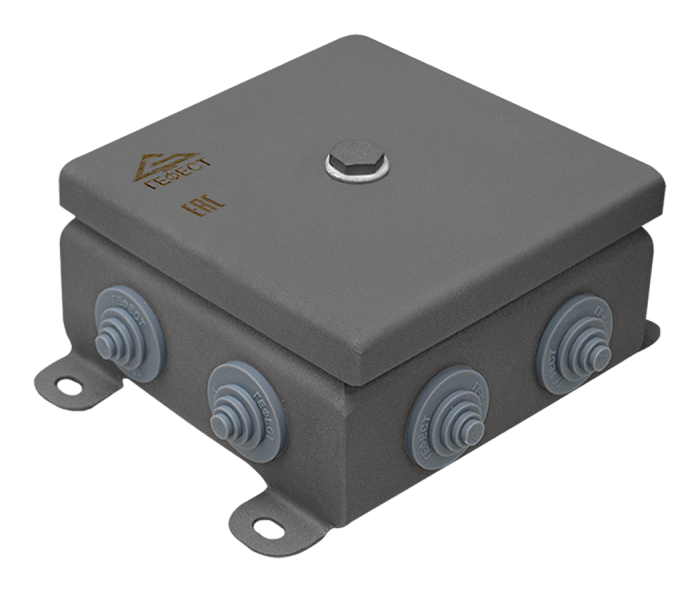

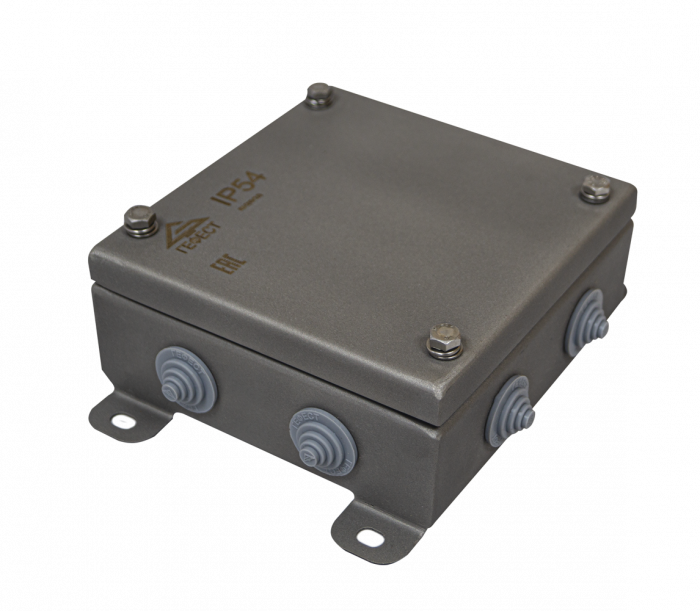

КМ-О IP55-1212 нерж. (-60 °С) | 123х123х62 | 1,2 | 12 | 8,4 | 420 х 420 х 160 |

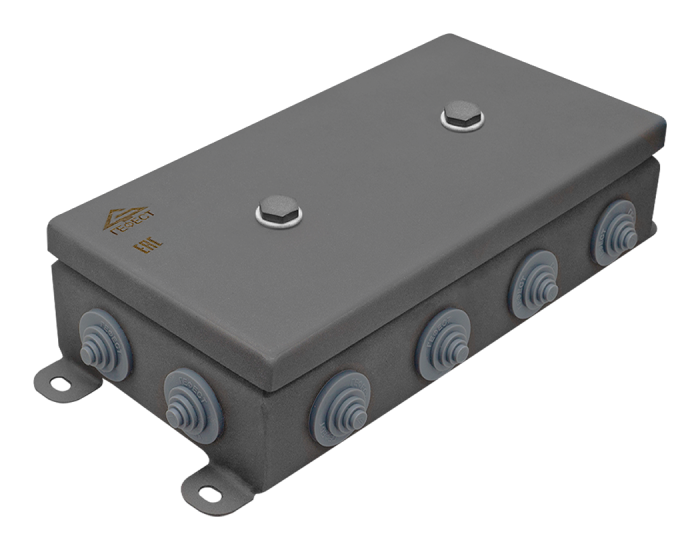

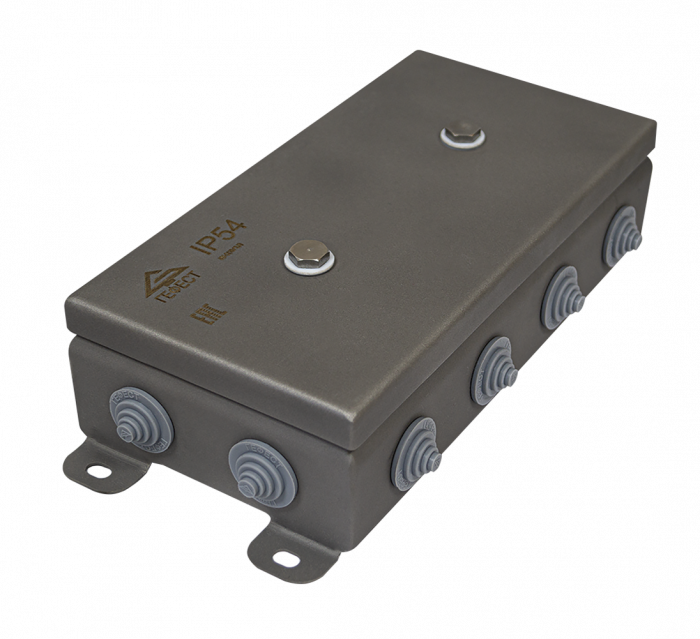

КМ-О IP55-1224 нерж. (-60 °С) | 123х240х62 | 1,8 | 5 | 6,5 | 300 х 300 х 160 |

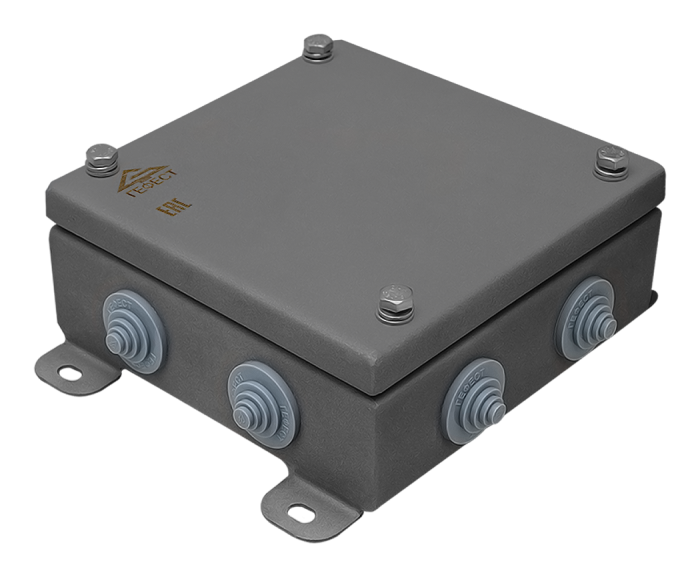

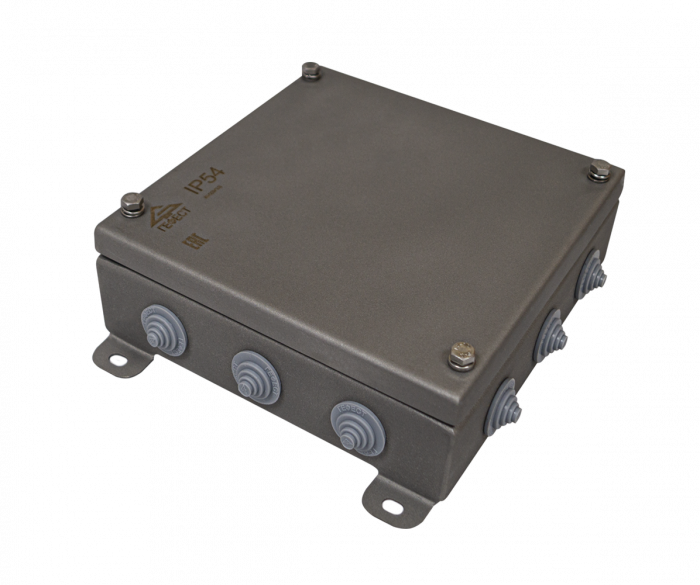

КМ-О IP55-1515 нерж. (-60 °С) | 150х150х62 | 1,6 | 8 | 10,4 | 420 х 420 х 160 |

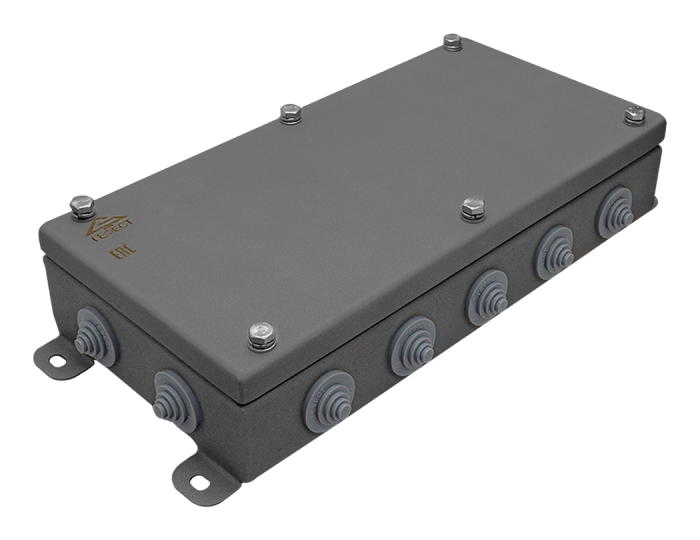

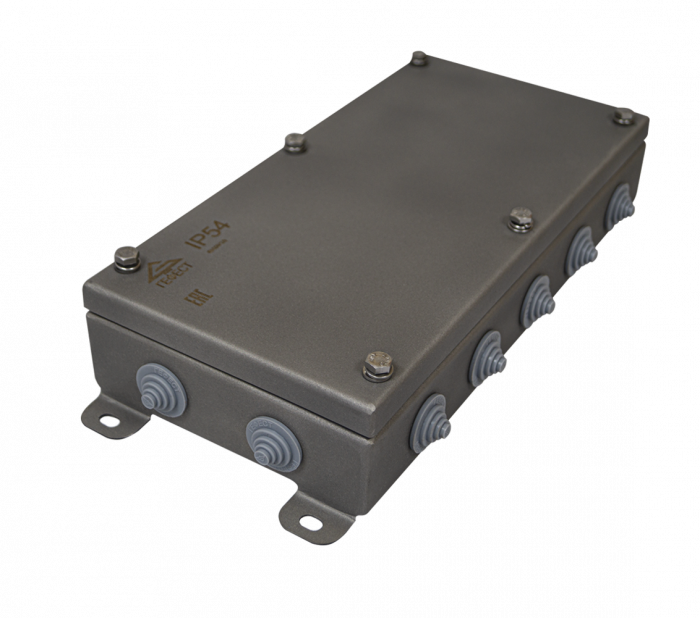

КМ-О IP55-1530 нерж. (-60 °С) | 150х300х62 | 2,7 | 4 | 10 | 360 х 360 х 160 |
КМ-О IP55-2020 нерж. (-60 °С) | 200х200х62 | 2,6 | 2 | 4,2 | 240 х 220 х 180 |

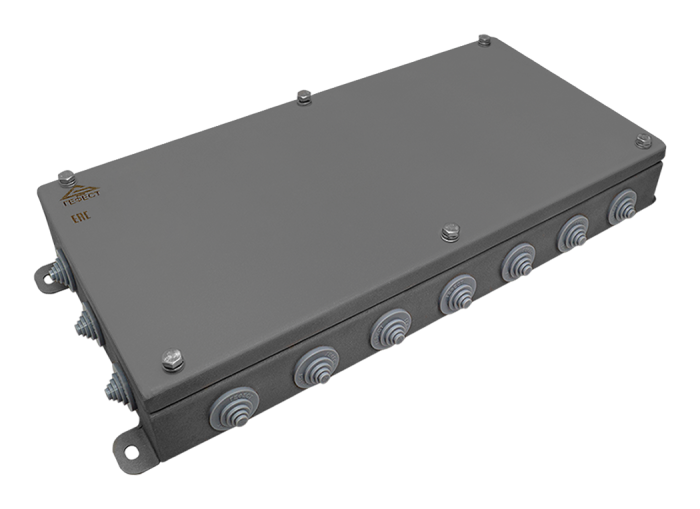

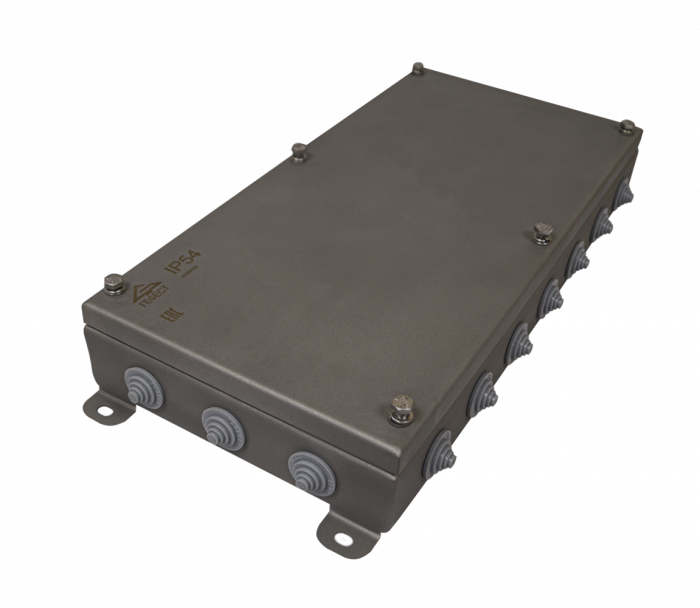

КМ-О IP55-2040 нерж. (-60 °С) | 200х400х62 | 4,6 | 2 | 8,4 | 460 х 235 х 160 |
Дополнительная информация
Размер ключа, используемого для крепления крышки коробок к корпусу (момент затяжки: от 1.5 до 2 Нм):
• S14 (размер коробок без учета элементов крепления и кабельных вводов: от 80х80х62 до 120х240х62 мм);
• S10 (размер коробок без учета элементов крепления и кабельных вводов: от 150х150х62 до 200х400х62 мм).
Размер ключа для крепления зажимов РЕ: S8.
Размер отверстий для крепления коробок: 7 мм.
Гарантийный срок эксплуатации коробки: 24 месяца со дня ввода в эксплуатацию.
Паспорт и руководство по эксплуатации прилагаются на партию.
