Паспорт ИПТ-АЭ-с Гефест.pdf ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ТЕПЛОВОЙ
ОБОЗНАЧЕНИЕ ТИПА, СВОЙСТВ И ИСПОЛНЕНИЯ КОРПУСА ИПТ (извещатель пожарный тепловой)
ИПТ- СкА - А1R - к Гефест, где:
СкА - А - адресный;
СА - адресный с МКП (модуль контроля и пуска);
СкА - СА с контролем вскрытия оросителя;
А - адресный эстафетный;
А1R - класс ИПТ по ГОСТ Р 53325-2012
к - тип корпуса ("л", "м", "к" или "С")
ИПП, ИПП/МКП
| Условное обозначение | Наименование | Подкл. С.-ПП | Контр. вскр. | Корпус | Совместим. |

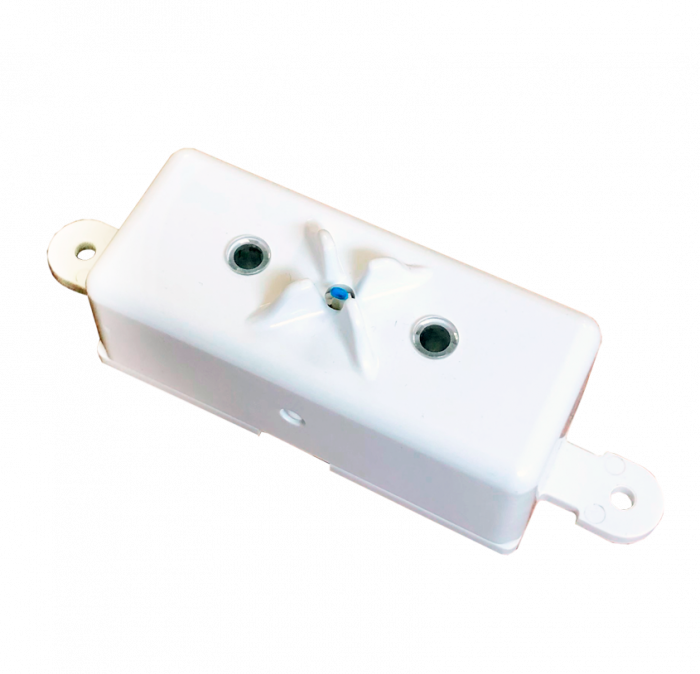

| ИП 101-004-PR | ИПТ-АЭ-с Гефест |
|
КЛ-240АЭ | ||
| ИП 101-002/4-XR | ИПТ-А-XR-м Гефест |
|
КЛ-240СА | ||
| ИП 101-002/2-XR /СА | ИПТ-СА-XR-м Гефест | • | |||
| ИП 101-002-XR СкА | ИПТ-СкА-XR-м Гефест | • | • | ||
| ИП 101-003/1-XR /СА | ИПТ-СА-XR-к Гефест | • |
|
||
| ИП 101-003-XR СкА | ИПТ-СкА-XR-к Гефест | • | • |
X - в данной таблице обозначает класс устройства, определяется при заказе и обозначает максимальную температуру сра- батывания С-ПП. Внимание! Температура срабатывания оросителя должна соответствовать классу извещателя.
«Х» — класс ИПТ
|
Класс ИПТ (Определяется при заказе) |
Температура срабатывания | Соответствует цвету колбы |
| А1 | 57±2 °С |
|
| А2 | 68±2 °С |
|
| А3 | 74±2 °С | |
| В | 79±2 °С |
 |
| С | 93±2 °С |
 |
Примечание: Для ИПТ с «PR» в условном обозначении температура срабатывания устанавливается программно на объекте.

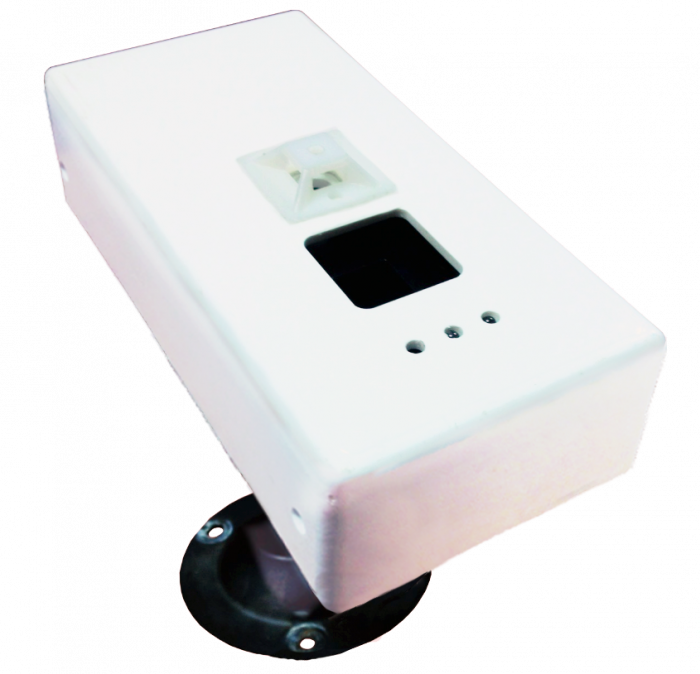

ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ПЛАМЕНИ
ОБОЗНАЧЕНИЕ ТИПА, СВОЙСТВ И ИСПОЛНЕНИЯ КОРПУСА ИПП
ИПП- СкА - 25 - IP41 Гефест, где:
СкА - А - адресный;
СА - адресный с МКП (модуль контроля и пуска);
СкА - СА с контролем вскрытия оросителя;
А - адресный эстафетный;
25 - дальность (12, 17, 25, 40 м)
IP41 - степень защиты (IP41, IP66)
ИПП, ИПП/МКП
| Условное обозначение | Наименование | Подкл. С.-ПП | Контр. вскр. | Корпус | Совместим. |
| ИП 330-002/4-Y | ИПП-А-Z IP41 Гефест | КЛ-240СА | |||
| ИП 330-002/2-Y/СА | ИПП-СА-Z IP41 Гефест | • | |||
| ИП 330-002/2-Y/СкА | ИПП-СкА-Z IP41 Гефест | • | • | ||
| ИП 330-002/5-Y | ИПП-А-Z IP66 Гефест | ||||
| ИП 330-002/3-Y/СА | ИПП-СА-Z IP66 Гефест | • | |||
| ИП 330-002/1-Y/СкА | ИПП-СкА-Z IP66 Гефест | • | • |
«Y» — класс ИПП
«Z» — дальность
| Класс ИПП (Определяется при заказе) | Дальность |
| 1 | 25 м |
| 2 | 17 м |
| 3 | 12 м |
| 4 | до 40 м |
Адресные устройства, подключаемые к КЛ-240СА
| ИПТ | ИПТ | МС-СА | МКП-СА | ||||||
| -А | -СА | -СкА | -А | -СА | -СкА | ||||
| Обнаружение пожара | • | • | |||||||
| Управление С-ПП | Принудительный пуск | • | • | • | • | • | |||
| Контроль пуска | • | • | |||||||
| Выход | • | ||||||||
В таблице указаны совместимые адресные устройства с КЛ-240СА и их функционал.
|
Сателлитный извещатель устанавливается рядом со спринклерным оросителем (распылителем) с принудительным пуском (СОУ). При срабатывании извещателя через размещенное в его корпусе согласующее устройство запускает управляемый спринклер. |
|
|

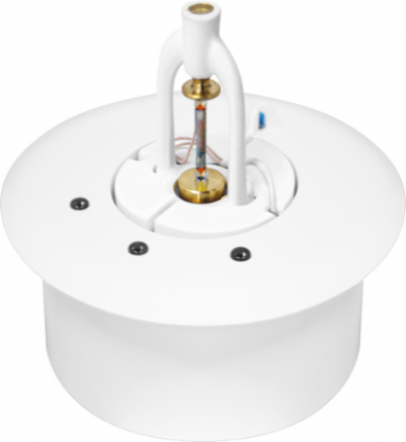

Данный тип извещателя предназначен для установки в подвесной потолок совместно с оросителем с принудительным пуском. |
Использование сателлитных извещателей совместно с СОУ позволяет:
- значительно повысить быстродействие системы пожаротушения;
- начать тушение на ранней стадии развития пожара, когда ущерб от него незначителен;
- минимизировать ущерб от необоснованного пролива воды, за счет снижения количества задействованных для тушения оросителей.

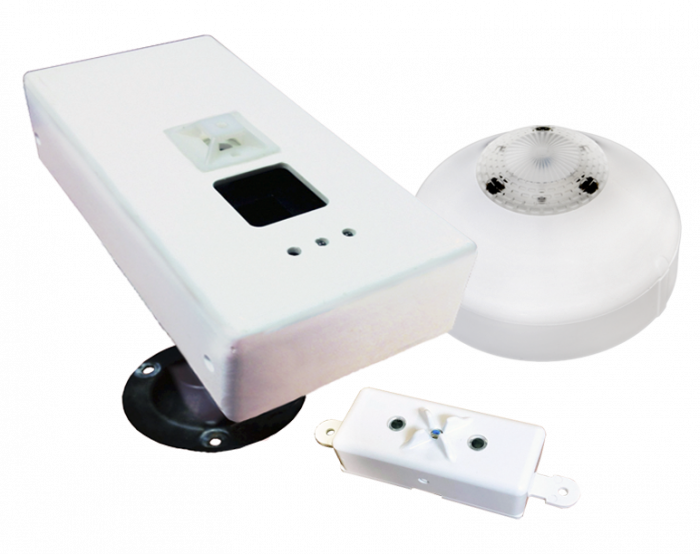

Сателлитные извещатели (тепловой максимально-дифференциальный ИП 101-001 "Гефест" исп.СА, пламени ИП 330-001 "Гефест" исп.СА, ИП 330/101-002 "Гефест" исп.СА (сертификат)) рассчитаны на совместную работу с ПКТС "Олимп". С его помощью контролируются линии связи между оросителями, целостность нагревательных элементов СОУ, исправность сателлитных извещателей, сигнал о неисправности отображается на приемно-контрольном приборе у дежурного персонала.
Сателлитный тепловой максимально-дифференциальный извещатель срабатывает при повышении температуры со скоростью более 5° С/мин или при достижении установленной температуры срабатывания.
Сателлитный извещатель пламени срабатывает на пульсации ИК излучения пламени, зона обзора извещателя пламени совпадает или незначительно превышает зону орошения спринклера.
С целью повышения надежности системы и ее устойчивости к ложным срабатываниям рекомендуется в качестве дополнительного разрешающего сигнала на запуск использовать сигнал от автоматической пожарной сигнализации.
Извещатели при монтаже устанавливаются на поверхность перекрытия (покрытия) на расстоянии от 50 до 300мм от СОУ.
Извещатели имеют светодиодные индикаторы, позволяющие визуально контролировать режимы работы.
 |
|
