Назначение:
Информирование людей посредством светового сигнала:
• о возникновении пожара и путях эвакуации в системах оповещения и управления эвакуацией (СОУЭ) 1 – 5 типов;
• о режимах работы автоматических систем противопожарной защиты;
• других информационных целях.
Особенности:

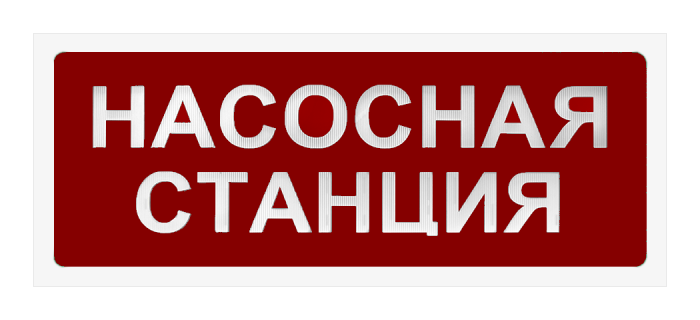

• изображение сформировано на светодиодной матрице (режим повышенной яркости). Активизация оповещателя обеспечивается подачей напряжения на светодиодную матрицу.
- контрастное восприятие информации в условиях прямой засветки до 50 000 лк (яркое солнце);
- невоспринимаемы в выключенном состоянии, что однозначно информирует о режиме работы оповещателя.
• активация оповещения (включение) путем подачи напряжения питания определенной полярности;
• возможно мигающее исполнение с частотой мигания от 0,5 до 2 Гц;
• диапазон рабочих температур от минус 40°С (исполнение "Север" – от минус 60°С);
• возможность размещение любых пиктограмм, знаков безопасности или текста на любом языке;
• подключение оповещателей обеспечивает разрыв контролируемой линии оповещения (формирование сигнала «Неисправность» на ППУ) при изъятии оповещателя;
• применение ограничителя тока с тепловым взводом и керамических клемм. Возникновение неисправности в оповещателе (в результате теплового воздействия при пожаре) не оказывает влияние на работоспособность других оповещателей, подключенных к данным проводным линиям (требования п. 6.2.1.17 ГОСТ Р 53325-2012 и п. 5.1.24 ГОСТ 34699-2020);
• корпус из оцинкованной стали, окрашенной в белый цвет (по желанию заказчика, может быть окрашена в любой цвет из палитры RAL) или из нержавеющей стали (в том числе для испонения "Север");
• при установке на улице необходимо использовать козырек.
Сертификация
• Сертификат № EAЭС RU C-RU.HB26.B.01396/21 соответствия требованиям технического регламента EAЭC 043/2017. Срок действия – по 17.11.2026;
• Декларация о соответствии требованиям Технического регламента Таможенного союза ТР ТС 020/2011 ЕАЭС № RU Д-RU. РА01.В.67032/23. Срок действия - по 06.02.2028.
Таблица 1. Технические характеристики
Исполнение | Р |
Номинальное значение напряжения питания, В | 24 |
Допустимый диапазон изменения напряжения питания, В |
от 18 В (U мин) до 30 В (U макс) |
Ток потребления (стабилизированный) в режиме оповещения, не более, мА - «1х8» (одна строка, не более 8 знаков) - «2х5» (две строки, не более 5 знаков в каждой) - «2х8» (две строки, не более 8 знаков в каждой) - «2х10» (две строки, не более 10 знаков в каждой) |
250* |
Контрастное восприятие при максимальной освещенности, лк |
до 50 000 |
Диапазон эксплуатационных температур - стандартное исполнение - исполнение «Север» |
от –40 до + 55°С от –60 до + 55°С |
Степень защиты оболочки, по ГОСТ 14254-2015 | IP 44, IP 66 |
Габаритные размеры ** / масса, не более, мм/кг - «1х8» - «2х5» - «2х8» - «2х10» |
300х80х40 / 1,0 300х150х40 / 1,2 350х150х40 / 1,5 425х150х40 / 2,1 |
* – по каждому входу управления
Способы отображения информации (Таблица 1):
SP – отличается от исполнения Р повышенной яркостью свечения.
Таблица 1. Способы отображения информации
Способ выполнения надписей и рисунков | Обозначение |
Светодиодный экран односторонний повышенной яркости | SP |
Коды цветографических изображений по ГОСТ 12.4.026, текстовой и/или символьной информации в соответствии с ТУ 4371-104-50021527-2011 (Таблица 2)
По требованию заказчика возможно использование любого текста или пиктографического изображения согласно ГОСТ 12.4.026-2015.
Таблица 2. Цвета, используемые в оповещателях, и обозначения цветов.
Цвет | Обозначение цвета |
Белый |
Бел. |
Зеленый | Зел. |
Красный | Кр. |
Синий | Син. |
Желтый | Желт. |
Черный | Черн. |
Оранжевый | Оранж. |
Пример подключения оповещателей в линию оповещения прибора управления
Возможная комплектация
Для дополнительной защиты оповещателя от воздействия климатических факторов и улучшения видимости при установке на улице рекомендуем козырек оповещателя «Ирида-Гефест».
Гарантийный срок эксплуатации оповещателей – 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска, при правильной эксплуатации.
