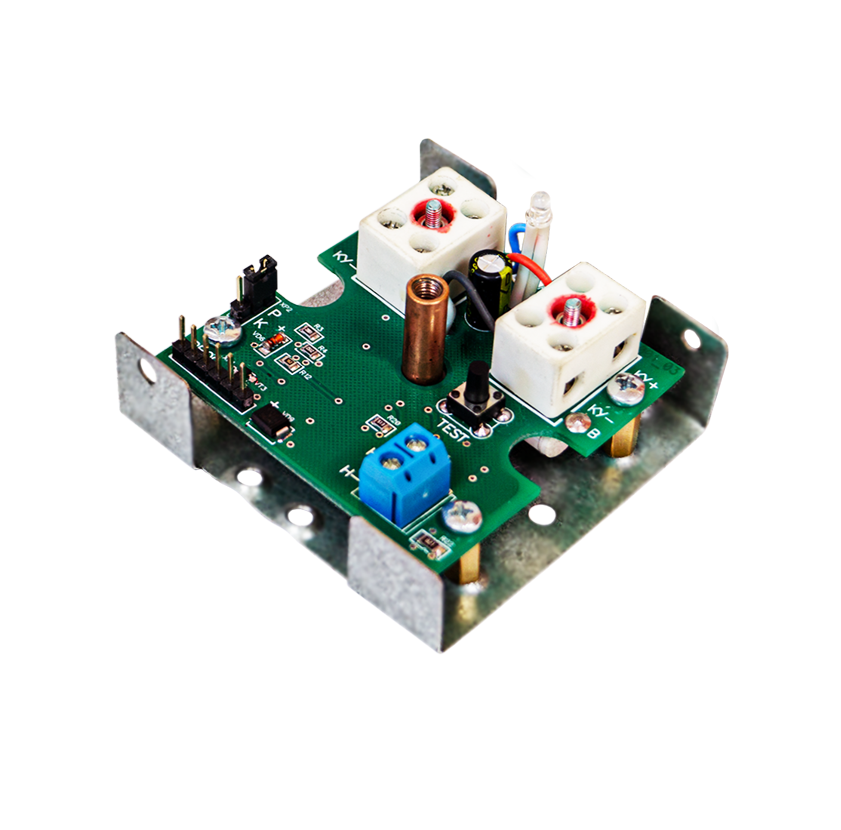

 исп. КМ-О откр.png "УК-Д(04) исп. КМ-О предназначено для питания и контроля постоянно включенных световых оповещателей")

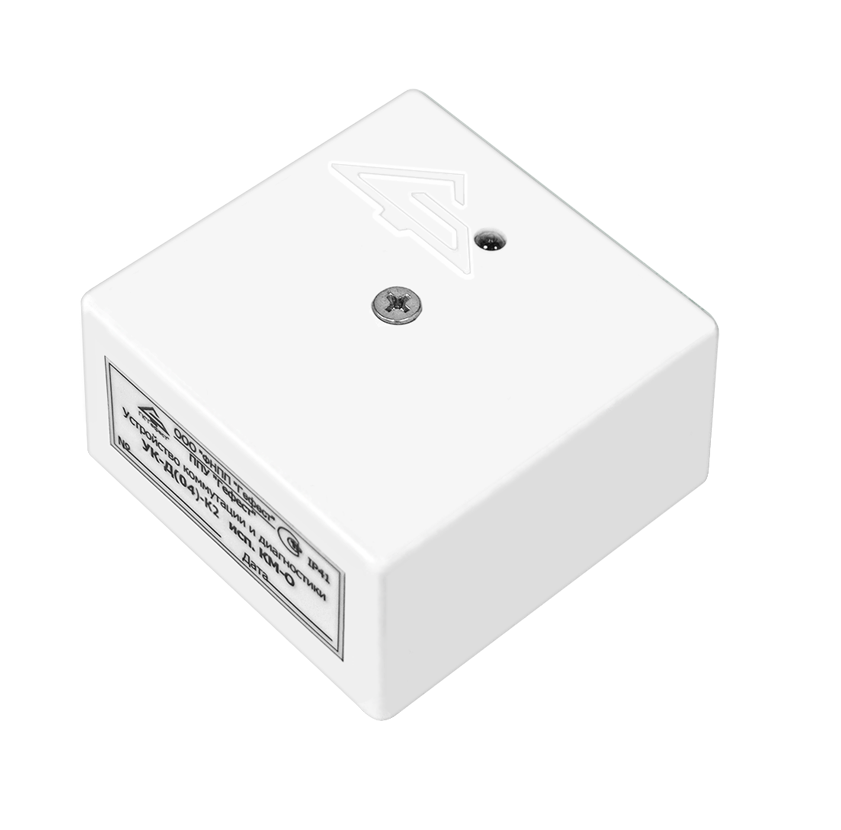

Устройство коммутации и диагностики УК-Д(04) исп. КМО
УК-Д(04) исп. КМ-О предназначено для питания и контроля постоянно включенных световых оповещателей и позволяет создавать радиальные ответвления.
ВНИМАНИЕ! Устройство предназначено для контроля световых оповещателей только на полупроводниковых светодиодах. Устройство не работает со световыми оповещателями на лампах накаливания.
Обеспечивает:
• постоянный контроль световых оповещателей и линии связи с ними по величине тока потребления (±6 мА);

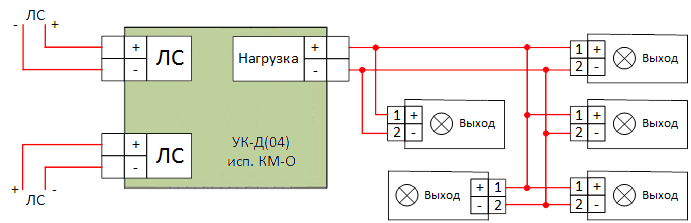

• возможность подключения оповещателей линией связи типа «звезда»;
• формирование и передачу головному устройству по линии связи сигнала «Неисправность» при отклонении тока потребления световыми оповещателями на величину ± 6 мА;
• отключение линии со световыми оповещателями при возникновении в ней короткого замыкания;
• автоматическое восстановление работоспособности линии после устранения короткого замыкания.
Технические характеристики
|
Напряжение линии связи |
от 20,5 до 28 В |
|
Ток потребления |
не более 5 мА |
|
Ток потребления в режиме короткого замыкания выхода |
не более 15мА |
|
Минимальный выходной ток (питание оповещателей) |
не менее 10 мА |
|
Максимальный выходной ток (питание оповещателей): |
не более 300 мА |
|
Задержка определения неисправности |
не более 1,5 с |
| Степень защиты оболочки | IР41 |
| Габаритные размеры не более | 72х72х36 мм |
| Масса не более | 0,15 кг |
УК-Д(04) исп. КМ-О может работать в составе ППУ «Гефест» (при подключении в линию связи с головным устройством ЦБ или УКЛСиП(РП)) или под управлением стороннего ППУ (подключение через УКЛСиП(РП)).
Принцип работы
Устройство имеет четыре режима работы:
- технологический режим
- дежурный режим
- режим «Неисправность»
- переходный режим
Технологический режим
Технологический режим необходим для предотвращения ввода в эксплуатацию новых приборов без проведения предварительной процедуры программирования.
Включение прибора с любой нагрузкой или без нагрузки сопровождается вспышками светодиода «Режим», следующими с частотой 4 Гц. Если нагрузка потребляет ток выше максимально разрешенного, то частота следования вспышек 8 Гц.
Дежурный режим
В дежурный режим устройство переходит после программирования.
Индикатор «Режим» не светится.
В дежурном режиме непрерывно измеряется ток нагрузки и сравнивается со значением опорного тока.
При выходе значений измеряемого тока за границы допустимого диапазона устройство переходит в режим «Неисправность».
Режим «Неисправность»
Переход в режим «Неисправность» происходит в случае выхода значения измеряемого тока за границы диапазона, установленного относительно значения опорного тока, или при коротком замыкании в цепи нагрузки. Вспышки светодиода «Режим» следуют с частотой 4 Гц. Если нагрузка потребляет при этом ток выше верхнего предела, но менее порога короткого замыкания, вспышки светодиода «Режим» следуют с частотой 8 Гц.
При восстановлении значения измеряемого тока в границах допустимого диапазона через 5 с устанавливается переходный режим.
Переходный режим
Переходный режим устанавливается при устранении режима «Неисправность» или режима «короткого замыкания». Вспышки индикатора «Режим» продолжаются, но с периодом порядка 5 с. Переходный режим необходим для поиска устройств, в которых была зафиксирована неисправность. Вспышки прекращаются после успешной перезаписи тока.
| Габаритный размер | 72х72х36 мм |
| Масса | 0,15 кг |
| Модель | УК-Д(04) исп. КМ-О |
| Напряжение линии связи | от 20,5 до 28 В |
| Степень защиты | IР41 |
| Ток потребления | не более 5 мА |
| Ток, потребляемый от сети | в режиме короткого замыкания выхода - не более 15мА) |
ППУ
При использовании УК-Д 01,02,03,04,05 в составе ЦБ или УКЛСиП(РП), на контакты Uпит ЦБ или УКЛСиП(РП), необходимо подавать от 21В до 28В. При этом следует учитывать, что потребители на УК-Д (04) должны быть с номинальным питанием от 21В до 28В.
УК-Д (04) запитывается по линии связи ЦБ или УКЛСиП(РП) с величиной напряжения только 24 В.
При этом подразумевается, что в нагрузку УК-Д (04) тоже включаются энергопотребители 24 В.
ППУ «Гефест» относится к классу многокомпонентных приборов и имеет возможность наращивать структуру практически без ограничения количества подключаемых оповещателей либо иных исполнительных устройств. Следует учитывать энергетические возможности в расчете на устройство, самостоятельную линию связи с объектами управления. Так, например, ЦБ или УКЛСиП (РП) допускает нагрузку в линии связи в дежурном режиме до 2 А (2000 мА) и режиме «Пожар» до 2А (2000мА). Это означает, что в расчете на одно устройство может быть одновременно включено 50 световых оповещателей «Выход» с током потребление 20 мА каждый и в режиме «Пожар» еще 20 звуковых оповещателей (сирен) с током потребление 50 мА каждый.
Следует учитывать, что линия связи обеспечивает возможность подключения дополнительных локальных ветвей с табличками «Выход» через устройство УК-Д (04), а подключение сирен и табличек, включаемых по сигналу «Пожар» через устройство УК-Д(05) К1,К2 осуществляется последовательно в линию. Нагрузочная способность серийных УК-Д(04) ограничивается током 100 мА (напряжение питания 24 В), а УК-Д(05)К1,К2 имеет нагрузочную способность 500 мА.
При необходимости увеличения количества подключаемых объектов устанавливается дополнительно одно или несколько устройств УКЛСиП (РП), выполняющих роль расширителя, и количество подключаемых объектов увеличивается до требуемой величины.
Имеются и другие способы увеличения количества контролируемых линий связи и включаемых оповещателей, в том числе и питаемых по цепи 220В.
Для контроля на обрыв цепей 220В с устройствами отвечающими за дымоудаление и подпор воздуха, возможно использовать УК-Д(02)исп. КМ-О и УКЛСиП(С) 220Б. При этом на одно устройство можно подключить только один объект управления!
