Предназначены для соединения и разветвления огнестойких кабельных линий. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.
Корпус изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм.
Конструкция

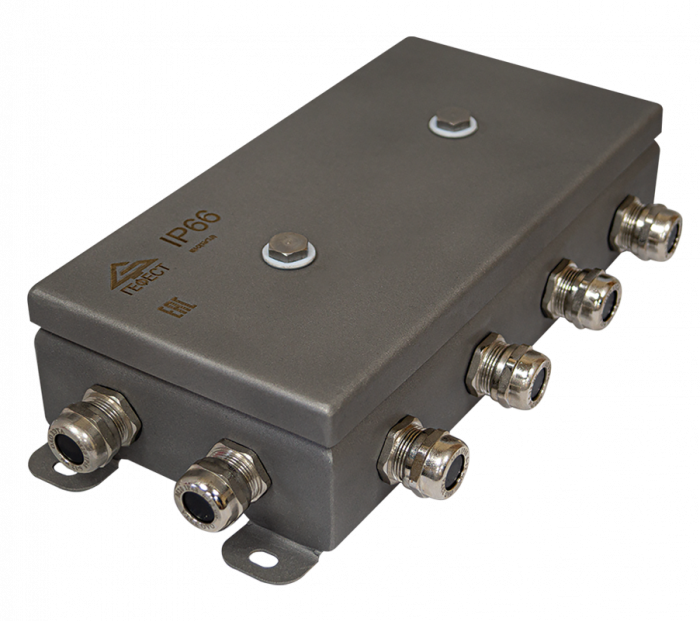

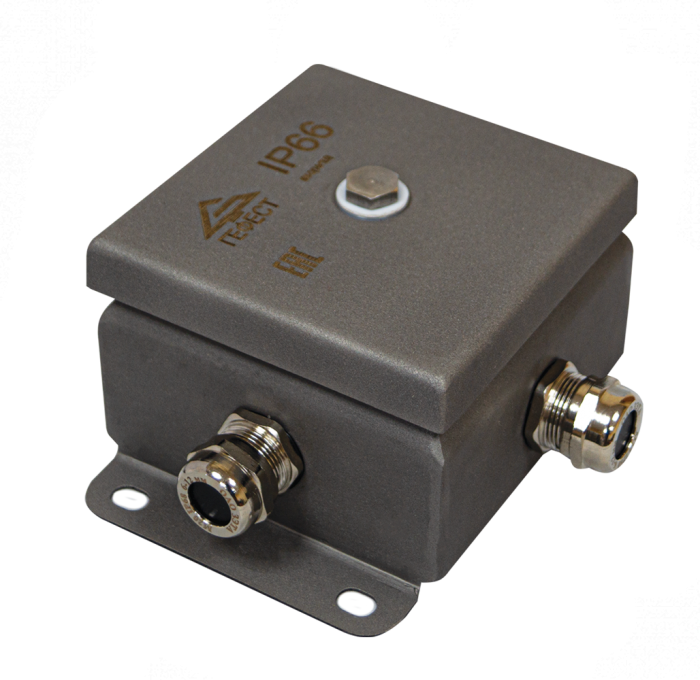

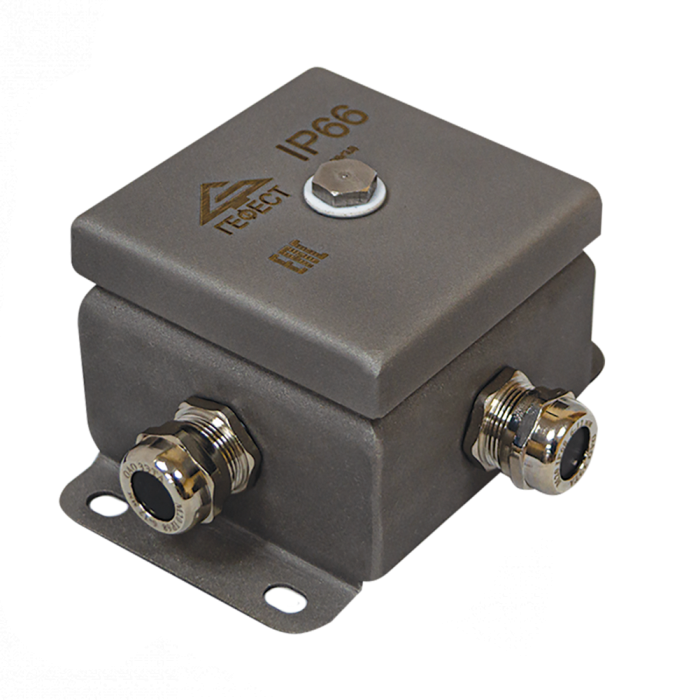

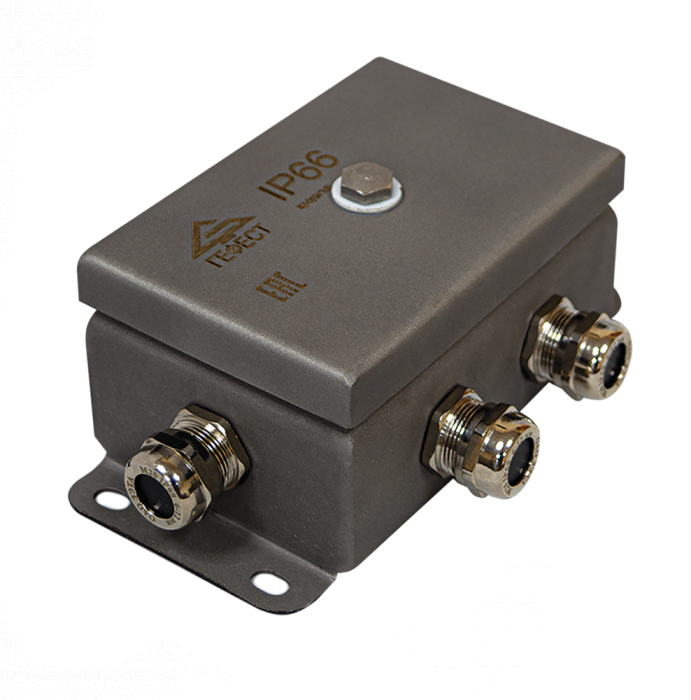

Корпус коробок монтажных огнестойких из нержавеющей стали имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. Внутри корпуса располагаются керамические клеммные колодки. На крышке и корпусе располагаются заземляющие зажимы «РЕ».
В боковых стенках установлены кабельные вводы из нержавеющей стали, обеспечивающие степень защиты не ниже IP66.
Особенность
Коробки монтажные огнестойкие изготовлены из нержавеющей стали марки AISI 304, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства. Концы винтов на клеммной колодке имеют округлую форму, что позволяет зафиксировать провода без повреждений. Клеммные колодки из керамики обеспечивают надёжное соединение в условиях пожара. Все наружные элементы крепления выполнены из нержавеющей стали.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТУ 3449-005-70631050-2009.
Характеристики
Огнестойкость в составе кабельной линии: 60 минут.
Климатическое исполнение по ГОСТ 15150: УХЛ 1, УХЛ 5, УТ1, УТ5.
Диапазон температур окружающей среды при эксплуатации: от -40 до +130°С.
Диапазон внешних диаметров присоединяемого кабеля М16(4-8), М20(6-12), М25(13-18) мм.
Номинальное напряжение клемм: 450 В.
Модификации
* По требованию заказчика могут устанавливаться кабельные вводы иного диаметра при наличии технологических возможностей изготовления. При использовании кабельных вводов иного диаметра максимально возможное количество кабельных вводов может отличаться от значений, указанных в таблице выше.
** Без учёта кронштейнов крепления и вводов.
Обозначение коробок монтажных огнестойких при заказе
КМ-О(10к*6,0)-IP66-х-A(кв)B(кв)C(кв)D(кв)E(кв)F(кв)G(кв)H(кв)I(кв)J(кв)K(кв)L(кв)M(кв)N(кв) O(кв)P(кв)Q(кв)R(кв)S(кв)T(кв), где:
КМ-О – тип коробки;
10к - количество контактов в клеммной колодке;
6,0 – номинальная соединительная способность клемм. В случае установки клеммной колодки, предназначенной для присоединения проводов с сечением до 3,0 мм2, данное условное обозначение не указывается;
IP66- степень защиты оболочки;
х - обозначение типоразмера коробки: «1212»; «1224»; «1515»; «1530»; «2020»; «2040» см. таб. «Модификации» КМ-О IP66;
нерж – вариант исполнения из нержавеющей стали;
A(кв)B(кв)C(кв)D(кв)E(кв)F(кв)G(кв)H(кв)I(кв)J(кв)K(кв)L(кв)M(кв)N(кв)O(кв)P(кв)R(кв)S(кв) T(кв) – расположение, наличие и тип кабельного ввода.
Например, в коробке «1212» установлены кабельные вводы: A(К6-12)B(К6-12)C(МР6-12)D(МР6-12)E(V/S20)F(V/S20)G(Т20)H(Т5). Если кабельный ввод отсутствует, то в обозначении «ABCDEFGHIJKLMNOPRST» пропущена соответствующая буква. Допускается в обозначении одинаковые кабельные вводы объединять под соответствующими буквами, например (ABCDE) К6-12.
Типы кабельных вводов, используемых в КМ-О IP66 для подсоединения кабеля, проложенного в металлорукаве, гофрированной нержавеющей трубе или водогазопроводной трубе.
Диаметр кабеля, мм |
IP66 | |||||||||
Кабельный ввод | Кабельный ввод для кабеля в металлорукаве | Кабельный ввод для кабеля в трубе | ||||||||
3-6,5 | К3-6,5 | Т15 | ||||||||
4-8 | К4-8 | МР 4-8 (10) | ||||||||
6-12 | К6-12 | МР 6-12 (15) | ||||||||
10-14 | К10-14 | МР 8-16 (20) | ||||||||
8-16 | К8-16 |
Т20 Т25 |
||||||||
13-18 | К13-18 | МР 13-18 (20) |
Типы и изготовители кабельных вводов могут меняться по усмотрению изготовителя при сохранении основных характеристик. По желанию заказчика в коробки IP66 возможно установить нестандартные кабельные вводы.
Обозначения наименования и положения кабельных вводов для КМ-О IP66
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
IP66-0808 и 1010 | IP66-0812 | IP66-1212 и 1515 | IP66-1224 | IP66-1530 | IP66-2020 |
IP66-2040 |
Дополнительная информация
Размер ключа, используемого для крепления крышки коробок к корпусу (момент затяжки: от 1.5 до 2 Нм):
• S14 (размер коробок без учета элементов крепления и кабельных вводов: от 80х80х62 до 120х240х62 мм);
• S10 (размер коробок без учета элементов крепления и кабельных вводов: от 150х150х62 до 200х400х62 мм).
Размер ключа для крепления зажимов РЕ: S8.
Размер отверстий для крепления коробок: 7 мм.
Гарантийный срок эксплуатации коробки: 24 месяца со дня ввода в эксплуатацию.
Паспорт и руководство по эксплуатации прилагаются на партию.
Таблица. Коробки монтажные огнестойкие КМ-О IP66 нерж.
Размер и вес транспортной упаковки. Количество изделий в упаковке.
Обозначение модификации | Размер*, мм | Вес до, кг | Количество в упаковке, шт | Вес упаковки, кг | Размер упаковки, мм |
КМ-О IP66-0808 | 86х86х62 | 0,7 | 18 | 14 | 420 х 420 х 160 |
КМ-О IP66-1010 | 103х103х62 | 0,9 | 8 | 6,7 | 360 х 360 х 160 |
КМ-О IP66-0812 | 86х126х62 | 1 | 12 | 11,3 | 420 х 420 х 160 |
КМ-О IP66-1212 | 123х123х62 | 1,3 | 8 | 10 |
360 х 360 х 160 |
КМ-О IP66-1224 | 123х240х62 | 1,8 | 4 | 7 | 330 х 330 х 160 |
КМ-О IP66-1515 | 150х150х62 | 1,8 | 8 | 14 | 420 х 420 х 160 |
КМ-О IP66-1530 | 150х300х62 | 3,4 | 4 | 13,5 |
420 х 420 х 160 |
КМ-О IP66-2020 | 200х200х62 | 3 | 2 | 6 |
330 х 330 х 160 |
КМ-О IP66-2040 | 200х400х62 | 5,3 | 2 | 10,5 | 460 х 260 х 160 |
Характеристики колодок клеммных керамических
Тип клемм | |||
2х3,0 | 2х6,0 | 2х10,0 | |
номинальная соединительная способность клемм, мм2 | 3,0 | 6,0 | 10,0 |
Размер LxBxH, мм | 19х13х12 | 21х18х15 | 23х21х16 |
