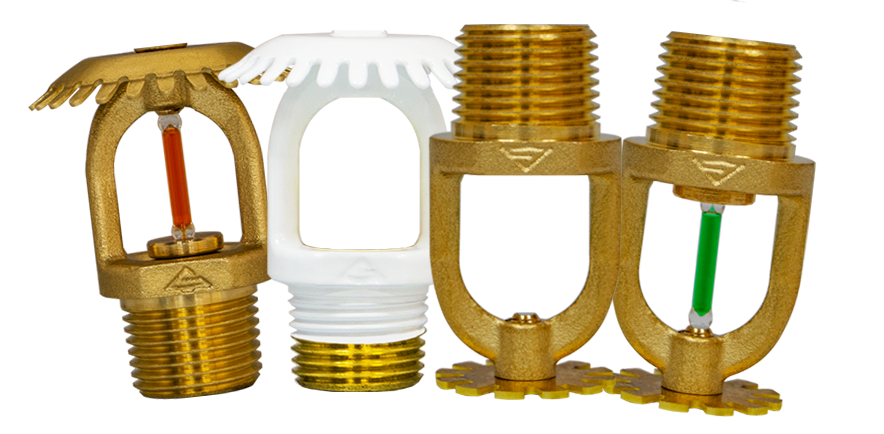

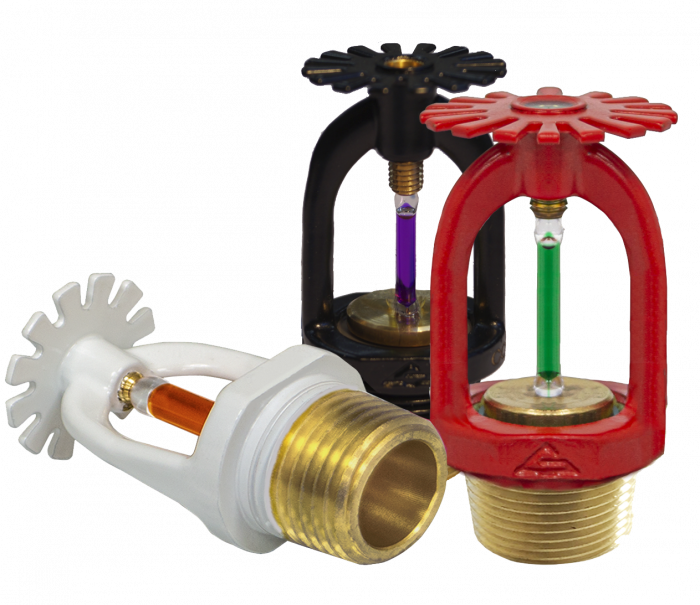

Оросители водяные и пенные «Аква-Гефест» применяются в автоматических установках пожаротушения для тушения или локализации пожара, а также для создания водяных завес.
В качестве огнетушащего вещества могут использоваться вода, водные и пенные растворы.
В конструкции спринклерных оросителей используются колбы быстрого реагирования диаметром 2,5 или 3 мм, а также колбы стандартного реагирования диаметром 5 мм производства компании JOB GmbH (Германия) с температурами срабатывания 57°С, 68°С, 79°С, 93°С.
Технические характеристики
| Характеристика | Значение |
|
Диапазон рабочего давления, МПа Для воды: Для пены: |
0,1 – 1,0 |
| Предельные значения температуры воздуха окружающей среды | от минус 50 до плюс 45°С. |
| Габаритные размеры, мм, не более | 66 x 42 |
| Масса, кг, не более | 0,076 |
| Присоединительная резьба | R½ |
Все типы спринклерных оросителей могут быть изготовлены в модификации с принудительным пуском, контролем пуска или принудительным пуском и контролем пуска.
Элементы принудительного пуска и контроля пуска не влияют на обычную работу спринклера. При достижении пороговой температуры в зоне спринклера произойдет его запуск в штатном режиме.
Гидравлические параметры спринклеров с принудительным пуском и контролем пуска не отличаются от параметров оросителей и распылителей традиционного исполнения.

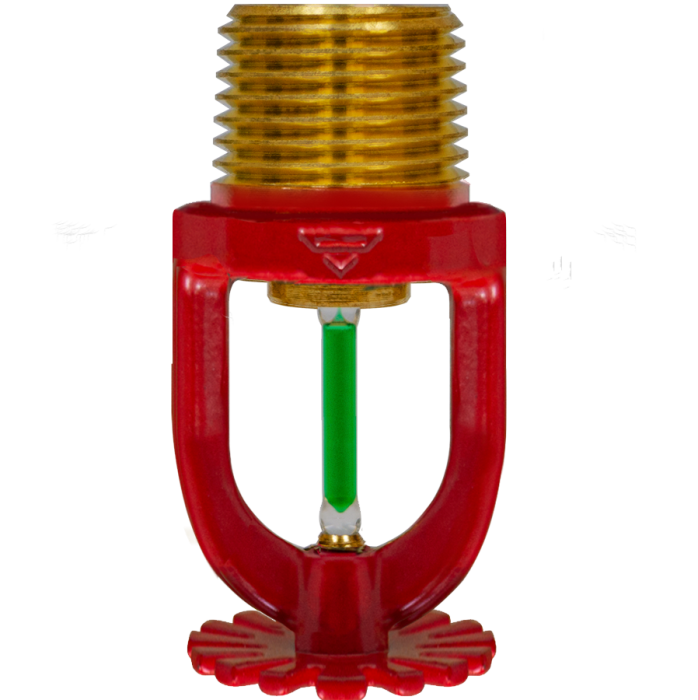

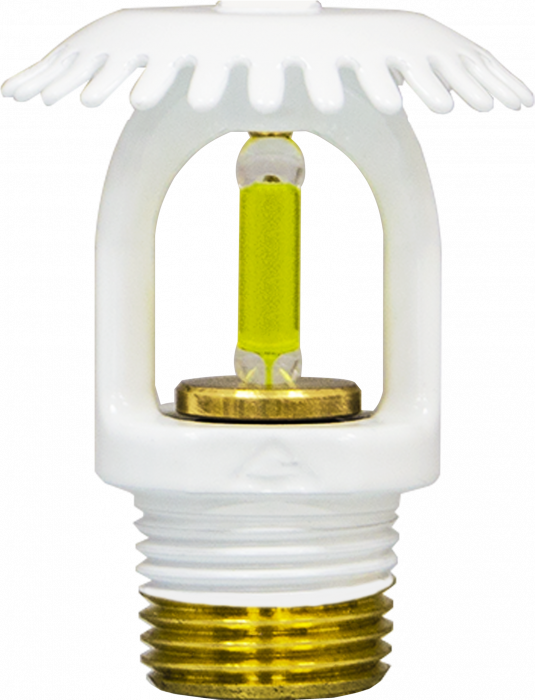

Корпуса оросителей изготавливаются из латуни и могут иметь гальваническое коррозионностойкое покрытие (никелирование) или полимерное покрытие в соответствии с цветовой палитрой RAL.
Графики зависимости интенсивности орошения от давления при применении воды и пенных растворов для каждого коэффициента производительности на защищаемой площади 12 м2 и эпюры интенсивности орошения водой и пеной на высоте установки оросителей 2,5 м представлены в описании оросителей.
При монтаже оросителей применяется см. раздел «Арматура для водяного пожаротушения».
Для углубленного монтажа оросителей используются цоколи фасонные «Гефест».
Для защиты оросителей от механических повреждений используются защитные решетки «Гефест».
Таблица. Размер и вес транспортной упаковки. Количество изделий в упаковке.
|
Наименование и коэффициент производительности |
Масса кг, не более |
Размер, мм |
Масса упаковки, кг |
Размер упаковки, мм |
||
|

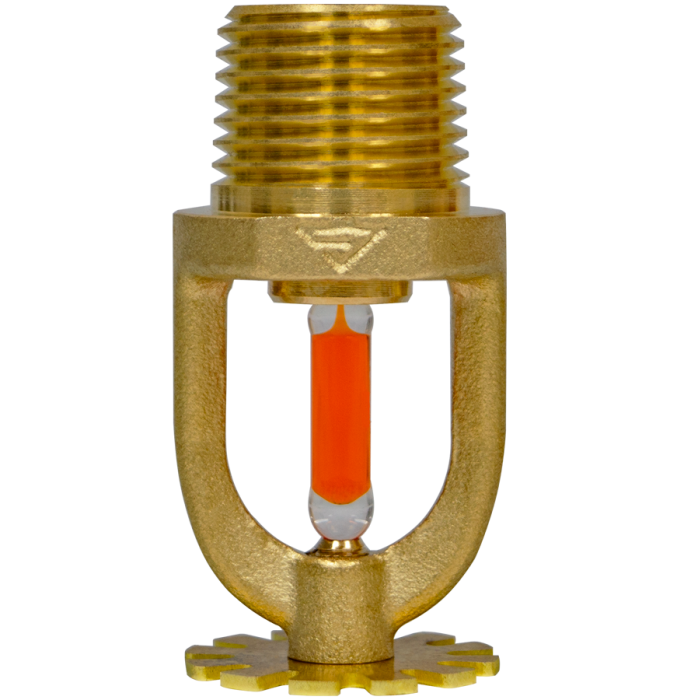

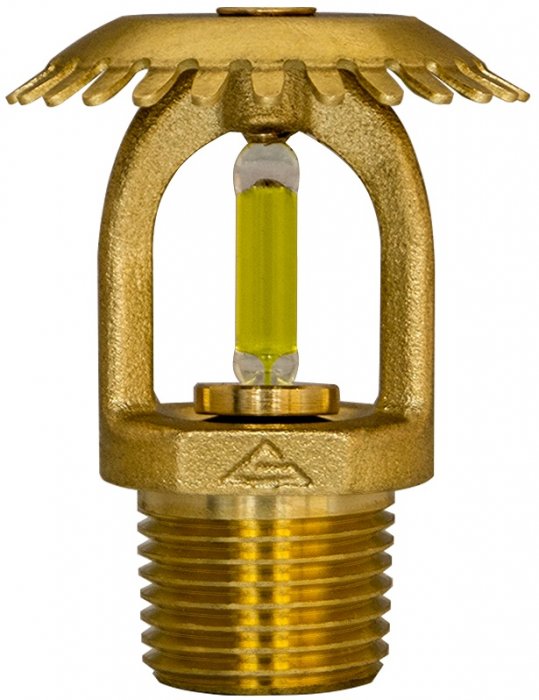

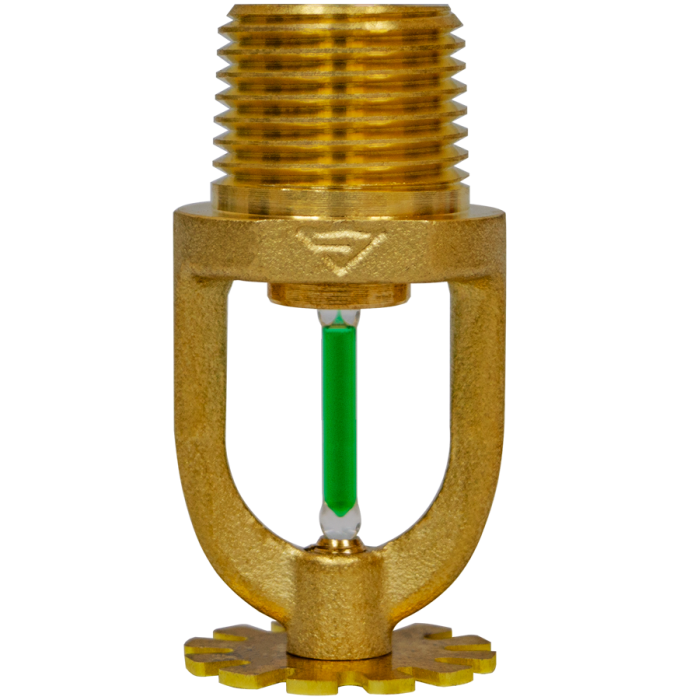

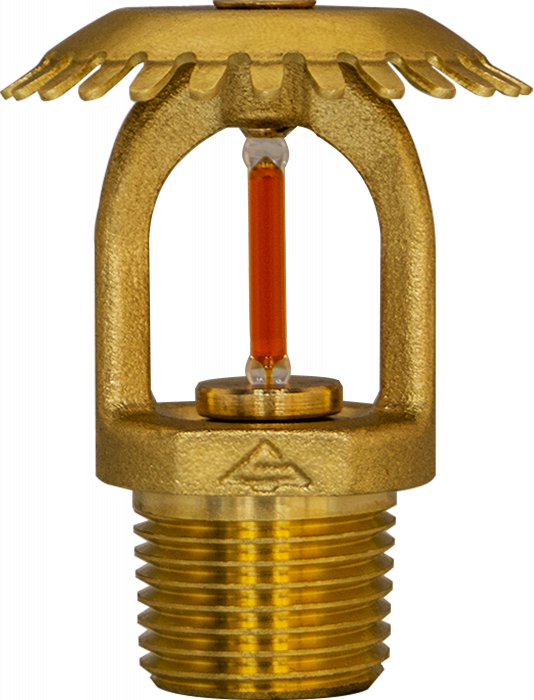

Розеткой вниз и розеткой вверх |
|
|
12 шт. |
144 шт. |
12 шт. |
144 шт. |
|
СВО0-РН(В)о(д)0,3 |
0,084 |
66х42 |
0,75 |
9 |
130х110х70 |
360х280х 150 |
|
СВО0-РН(В)о(д) 0,42 |
0,078 |
|||||
|
СВО0-РН(В)о(д) 0,6 |
0,074 |
|||||
|
СВО0-РН(В)о(д) 0,71 |
0,066 |
|||||
|
ДВО0-РН(В)о(д)0,3 |
0,076 |
|||||
|
ДВО0-РН(В)о(д) 0,42 |
0,070 |
|||||
|
ДВО0-РН(В)о(д) 0,6 |
0,066 |
|||||
|
ДВО0-РН(В)о(д) 0,71 |
0,060 |
|||||
|

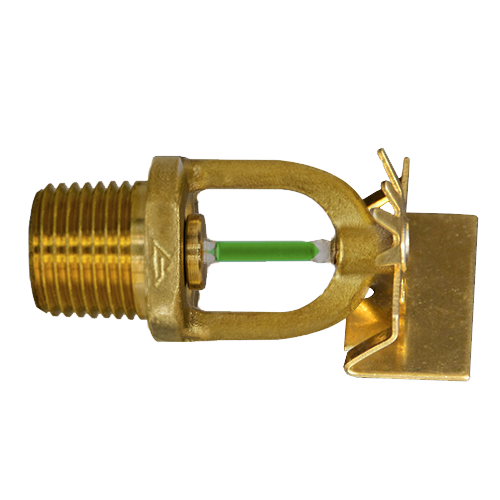

Горизонтальные |
|
|
9 шт. |
108 шт. |
9 шт. |
108 шт. |
|
СВО1-РГо(д)0,3(0,42) |
0,082 |
76х40х30 |
0,62 |
7,44 |
130х110х70 |
360х280х150 |
|
ДВО1-РГо(д)0,3 |
0,082 |
|||||
|
ДВО1-РГо(д) 0,42 |
0,074 |
|||||
