Распылители «Аква-Гефест» высокого давления - распылители «Аква-Гефест» ВД предназначены для автоматических установок водяного пожаротушения тонкораспылённой водой высокого давления АУВП ТРВ ВД «Гефест».
Технология пожаротушения тонкораспыленной водой высокого давления, основанная на создании водяного тумана - мелкодисперсной воды, намного эффективнее газового или водяного пожаротушения.
Распылители тонкораспылённой воды высокого давления «Аква-Гефест» применяются для ликвидации очага возгорания с использованием значительно меньшего объема воды, демонстрируя при этом не меньшую эффективность. Распыление происходит под давлением 80-120 бар, обеспечивая размер капель 50-150 мкм. Тонкораспыленная вода не проводит электрический ток (до 1000 В), благодаря чему система ТРВ успешно используется для тушения как слаботочного, так и высоковольтного оборудования, например, кабельных каналов.
Благодаря применению в системе пожаротушения труб малого диаметра, компактных насосных агрегатов, небольших ёмкостей для воды и дискретных спринклерных и распылительных головок, система ТРВ-ВД проста в монтаже и эксплуатации.
ТРВ-ВД обеспечивает минимальное структурное воздействие и сохранение эстетической целостности архитектуры зданий и внутренних интерьеров помещений, а также сохраняет заказчика от необратимых разрушений имущества и оборудования.
Распылители спринклерные и дренчерные тонкораспыленной воды высокого давления «Аква-ГефестВД» изготавливаются по ТУ 28.99.52-024-98632430-2018.
Проектирование установок с применением распылителей «Аква-Гефест-ВД» и выбор параметров должны производиться в соответствии со Стандартом организации СТО 98632430-001-2020.

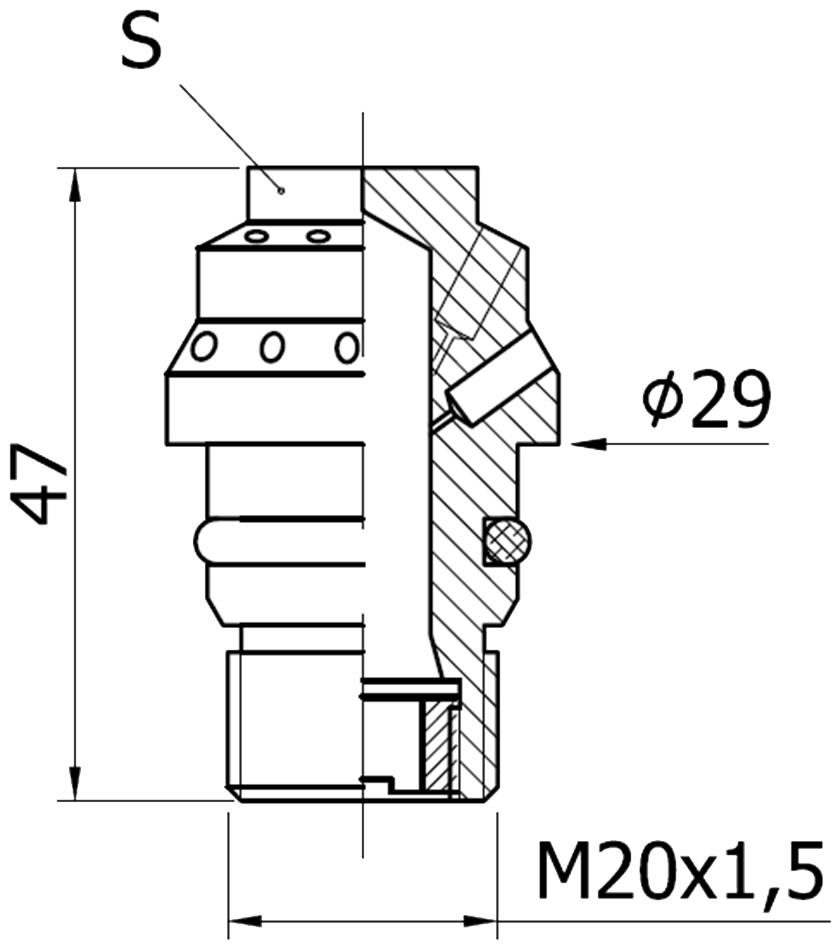

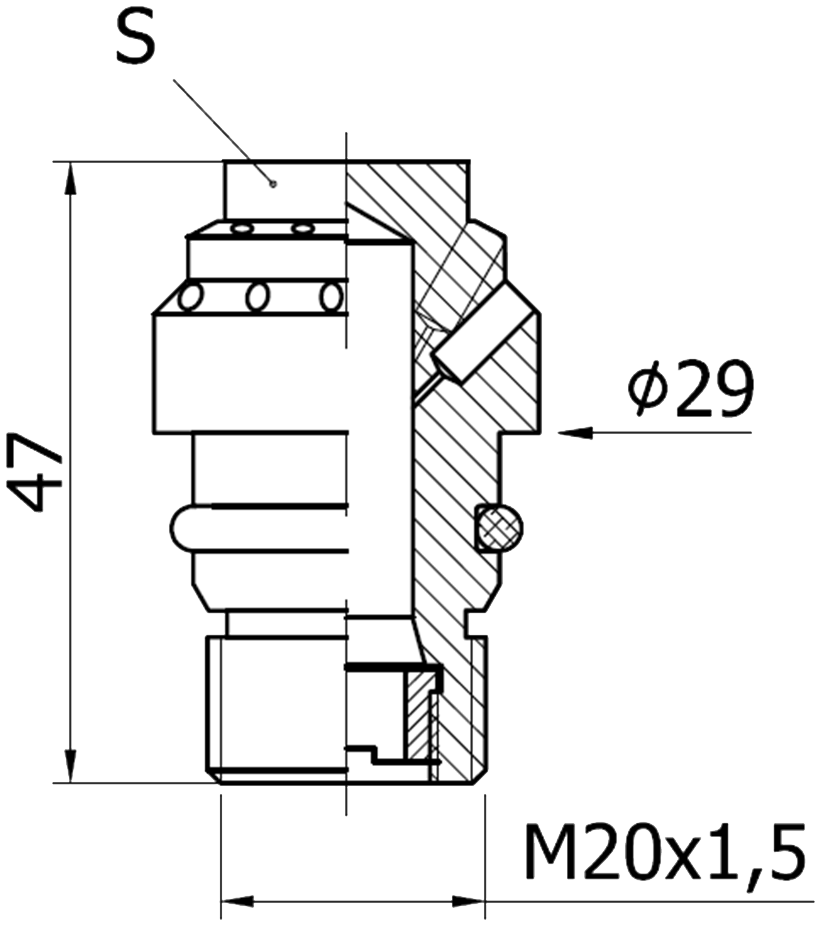

Корпус распылителя может быть изготовлен из латуни ЛС59 или из стали нержавеющей 12Х18Н10Т (определяется проектом), имеет охватываемый размер «под ключ» S 17 по ГОСТ 6424-73.
Запись условного обозначения модификаций спринклера при заказе и в документации имеет следующий вид:
СВS0-ПНо(д)0,008(0,011, 0,014, 0,017, 0,02) – М20х1,5/Р57(68, 93).В3(5)-«GS1(3)1(3,5,7,9)», где:
• С – спринклерный (с тепловым замком);
• В – водяной;
• S – специального назначения;
• 0 – направленность потока: 0 – симметричная концентричная, 1 – неконцентричная односторонняя;
• П – прочее конструктивное исполнение;
• Н –монтажное положение: Н – вертикальное, поток воды направлен вниз, Г – горизонтальное, поток воды направлен вдоль оси распылителя;
• о(д) – без декоративного покрытия (с декоративным покрытием);
• 0,008 (0,011, 0,014, 0,017, 0,02) – коэффициент производительности (для других модификаций 0,01(0,015));
• М20х1,5 – размер присоединительной резьбы штуцера;
• Р – с разрывным термочувствительным элементом;
• 57(68, 93) – номинальная температура срабатывания (для других модификаций), °С;
• В3 – климатическое исполнение по ГОСТ 15150 (для другой модификации);
• «GS1(3)1(3,5,7,9)» – каталожное обозначение (для других модификаций «GGS1(3)2(6)»– горизонтальное монтажное положение).
Технические характеристики

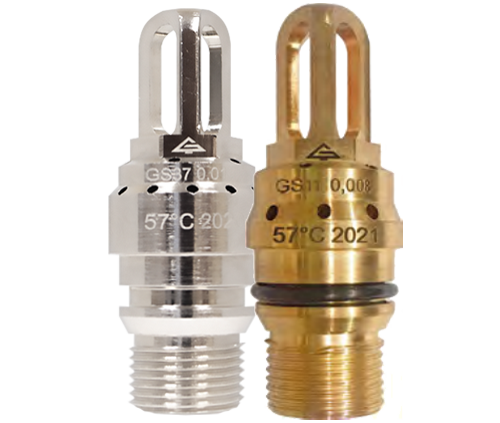

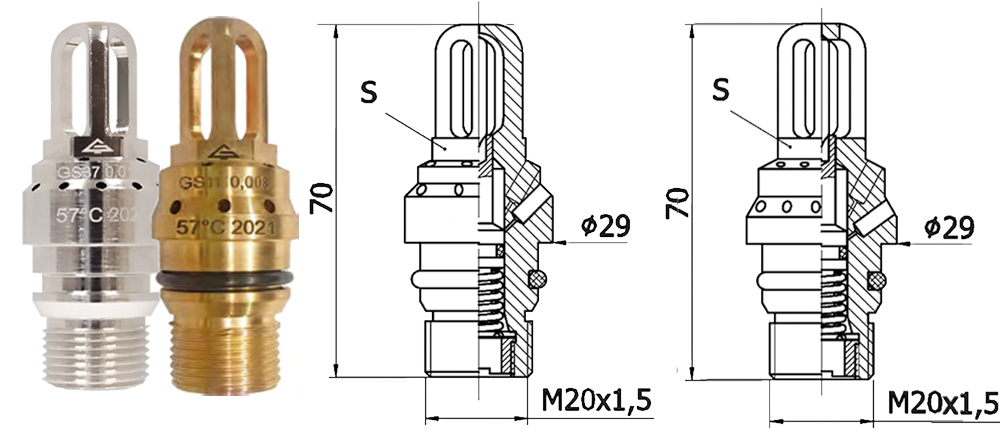

Распылителей спринклерных «Аква-Гефест-ВД» монтажным положением вертикально вниз
|
Параметр |
Обоначение | ||||
|
GS11,GS31 GD11,GD31 |
GS13,GS33 GD13,GD33 |
GS15,GS35 GD15,GD35 |
GS17,GS37 GD17,GD37 |
GS19,GS39 GD19,GD39 |
|
|
Коэффициент производительности
|
0,008 | 0,011 | 0,014 | 0,017 | 0,02 |
| Диаметр ячейки фильтра, мм | 0, 13 | ||||
| Диапазон рабочего давления, МПа | 8-12 | ||||
|
Максимальная высота установки GS11(3,5,7,9) угол 120°, м |
3 | 3 |
3 |
||
|
Максимальная высота установки GS31(3,5,7,9) угол 90°, м |
5 | 7 | 9 | ||
|
Максимальная защищаемая площадь GS11(3,5,7,9) угол 120° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
9(10, 12, 10, 12) | ||||
|
Максимальная защищаемая площадь GS31(3,5,7,9) угол 90° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
9(10, 9, 9, 9) | ||||
| Номинальная температура срабатывания, °C | 57±3; 68±3; 93±3 | ||||
| Коэффициент тепловой инерционности не более, (м·с) ½ | 40 | ||||
| Присоединительная резьба | М20х1,5 | ||||
| Габаритные размеры не более, мм | 70х30 | ||||
| Масса распылителя не более, кг |
0,13 |
||||

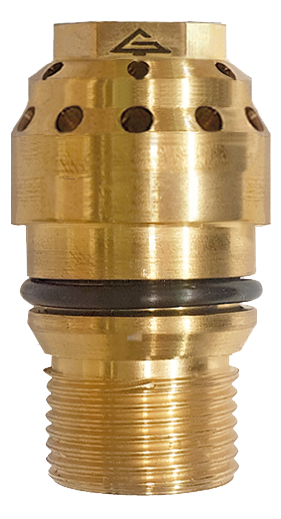

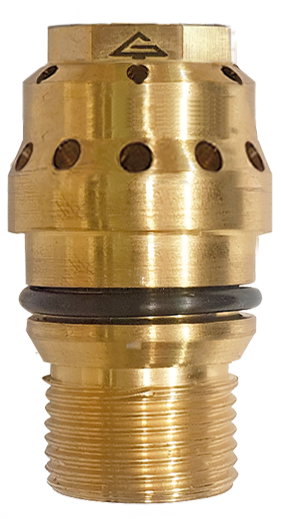

Распылителей дренчерных «Аква-Гефест-ВД» монтажным положением вертикально вниз
|
Параметр |
Обоначение | ||||
|
GS11,GS31 GD11,GD31 |
GS13,GS33 GD13,GD33 |
GS15,GS35 GD15,GD35 |
GS17,GS37 GD17,GD37 |
GS19,GS39 GD19,GD39 |
|
| Коэффициент производительности | 0,008 | 0,011 | 0,014 | 0,017 | 0,02 |
| Диаметр ячейки фильтра, мм | 0, 13 | ||||
| Диапазон рабочего давления, МПа | 8-12 | ||||
|
Максимальная высота установки, м |
5 |
||||
|
Максимальная защищаемая площадь GGS12(6) угол 120° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
12 | ||||
|
Максимальная защищаемая площадь GGS32(6) угол 90° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
10 | ||||
| Присоединительная резьба | М20х1,5 | ||||
| Габаритные размеры не более, мм | 50х30 | ||||
| Масса распылителя не более, кг |
0,13 |
||||
Распылителей «Аква-Гефест-ВД» монтажным положением горизонтально
| Параметр | Обозначение спринклеров | Обозначение дренчеров | ||||||||
|
GGS12 |
GGS32 | GGS16 |
GGS36 |
GGD12 | GGD32 | GGD16 | GGD36 | |||
| Коэффициент производительности | 0,01 | 0,015 | 0,01 | 0,015 | ||||||
| Количество /диаметр отверстий, мм | 4х0,65 +6х0,65 | 6х0,65 +7х0,65 | 4х0,65 +6х0,65 | 6х0,65 +7х0,65 | ||||||
| Диаметр ячейки фильтра, мм, не более | 0,13 | |||||||||
| Диапазон рабочего давления, МПа | 8 – 12 | |||||||||
| Максимальная высота установки , м | 5 | |||||||||
|
Максимальная защищаемая площадь GGS12(6) угол 120° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
12 | |||||||||
|
Максимальная защищаемая площадь GGS32(6) угол 90° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
10 |
|||||||||
| Номинальная температура срабатывания, °С | 57±3; 68±3; 93±3 | - | ||||||||
| Присоединительная резьба | М20х1,5 | |||||||||
| Коэффициент тепловой инерционности, (м·с) ½ , не более | 40 | - | ||||||||
| Габаритные размеры, мм, не более | 70х30 | 50х30 | ||||||||
| Масса распылителя, кг, не более | 0,15 | 0,12 | ||||||||
