Описание
Коробка монтажная распределительная КМ-А-1515 IP55 предназначена для установки коммутационных аппаратов.
Назначение
Применяется для монтажа на открытом воздухе и внутри помещений, в жилых, общественных и производственных зданиях.
Конструкция
Корпус коробки монтажной распределительной изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016.

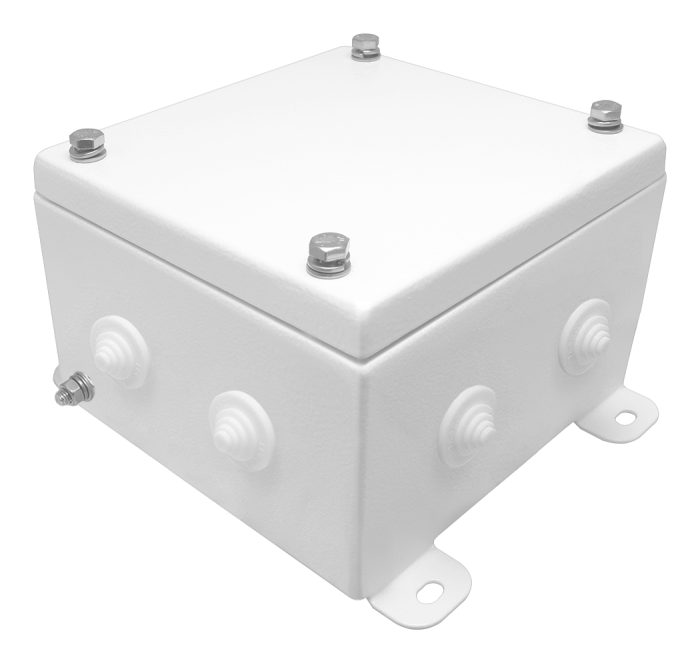

Корпус коробки монтажной распределительной КМ-А-1515 IP55 увеличен по высоте, имеет квадратную форму. Крышка герметично прилегает к корпусу за счёт винтов и силиконовой уплотнительной прокладки.
Коробка оснащена DIN-рейкой на которой размещают коммутационные аппараты. На крышке и корпусе коробки распределительной располагаются заземляющие зажимы «РЕ».
В боковых стенках установлены ступенчатые силиконовые втулки мембранного типа, обеспечивающие степень защиты не ниже IP55.
Особенность
Коробка монтажная распределительная имеет повышенную коррозионную стойкость за счёт: гальванической обработки и полимерного покрытия.
Все наружные элементы крепления выполнены из нержавеющей стали.
Сертификация
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Степень защиты: IP55.
Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100ºС.
Диаметр наружной оболочки присоединяемого кабеля: 4-18 мм.
Количество кабельных вводов: 8
Длина участка на Din-рейке, для размещения коммутационного аппарата: 95 мм
Гарантийный срок эксплуатации коробки: 24 месяца со дня ввода в эксплуатацию
Размер и вес транспортной упаковки. Количество изделий в упаковке.
Обозначение модификации | Размер*, мм | Вес до, кг | Количество в упаковке, шт | Вес упаковки, кг | Размер упаковки, мм |
КМ-А-1515 IP55 | 150x150x108 | 1,3 | 4 | 5,2 | 360 x 360 x 160 |
