Коробки общего назначения

КОРОБКИ МОНТАЖНЫЕ ЭЛЕКТРОТЕХНИЧЕСКИЕ ОБЩЕГО НАЗНАЧЕНИЯ

Коробки монтажные КМ предназначены для соединения и разветвления электропроводки различного назначения. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.

Коробки монтажные КМ выпускаются со степенью защиты IP55 и IP66 и соответствуют требованиям технического регламента: — ТР ТС 004/2011 «О безопасности низковольтного оборудования».

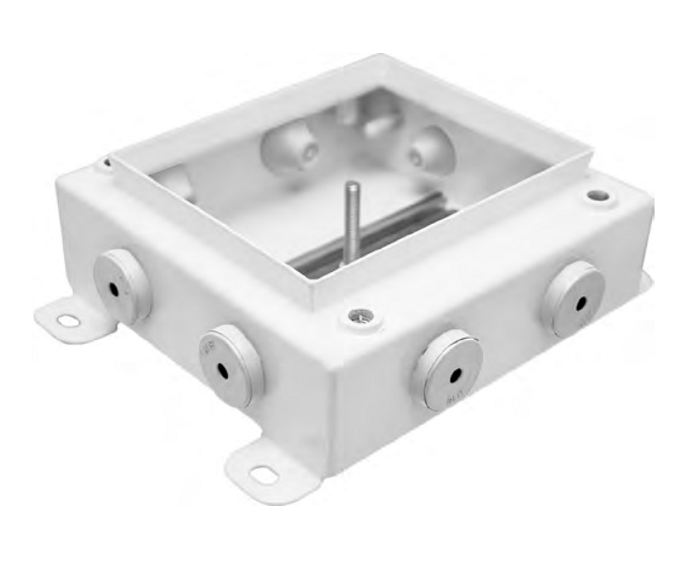

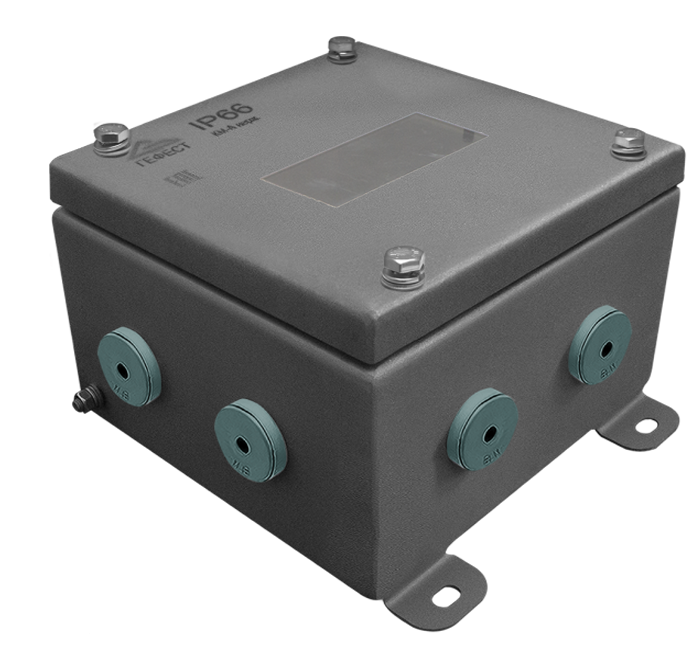

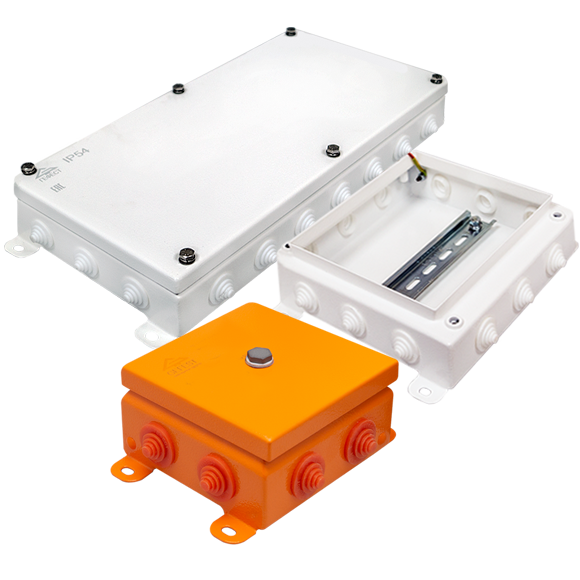

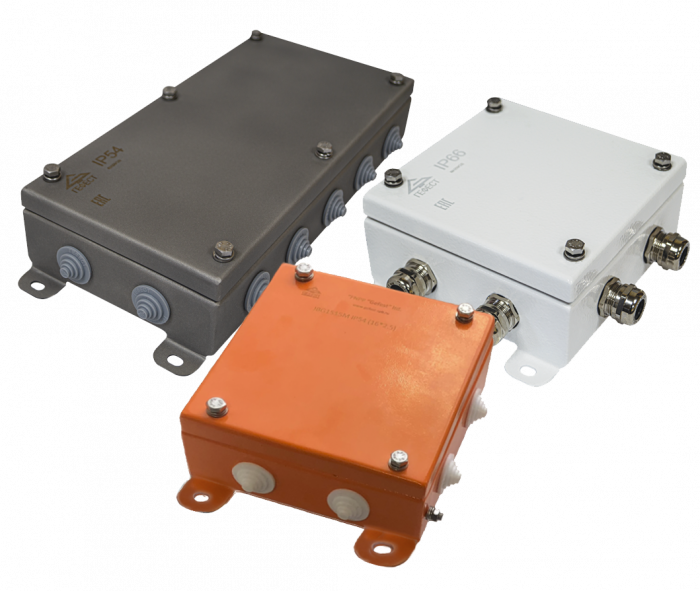

Корпус коробок монтажных имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. На крышке и корпусе коробок монтажных располагаются заземляющие зажимы «РЕ».

В боковых стенках установлены:

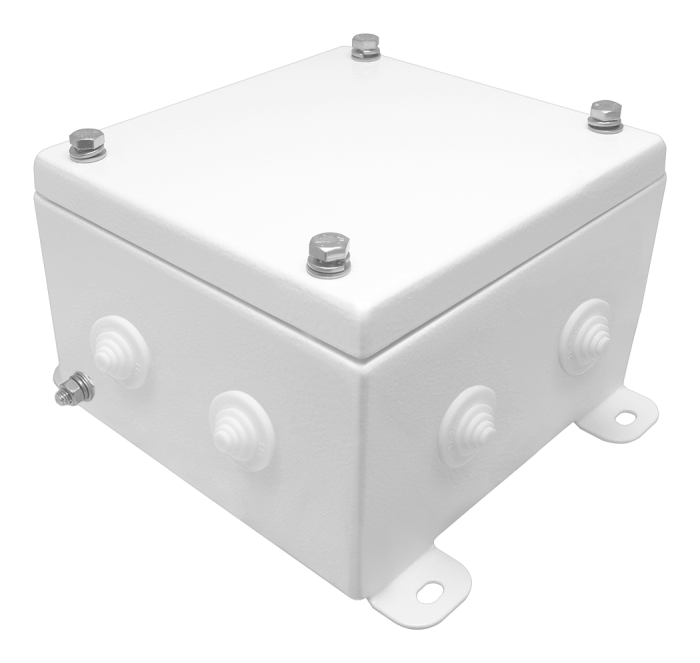

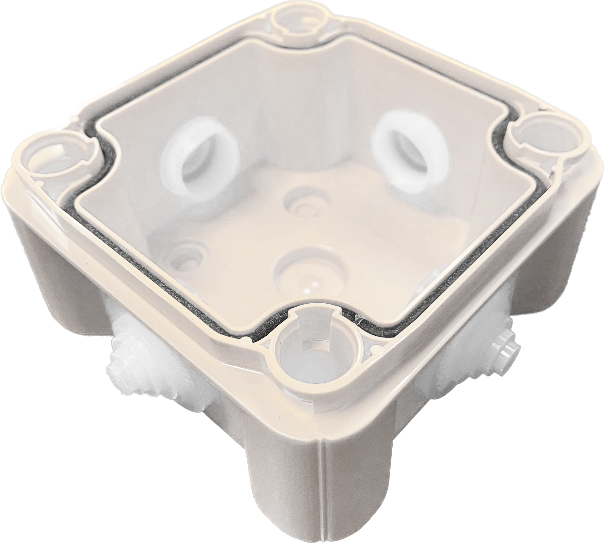

• ступенчатые силиконовые втулки мембранного типа, обеспечивающие степень защиты не ниже IP55;
• кабельные вводы из никелированной латуни, обеспечивающие степень защиты не ниже IP66 для коробок из конструкционной стали Ст3;

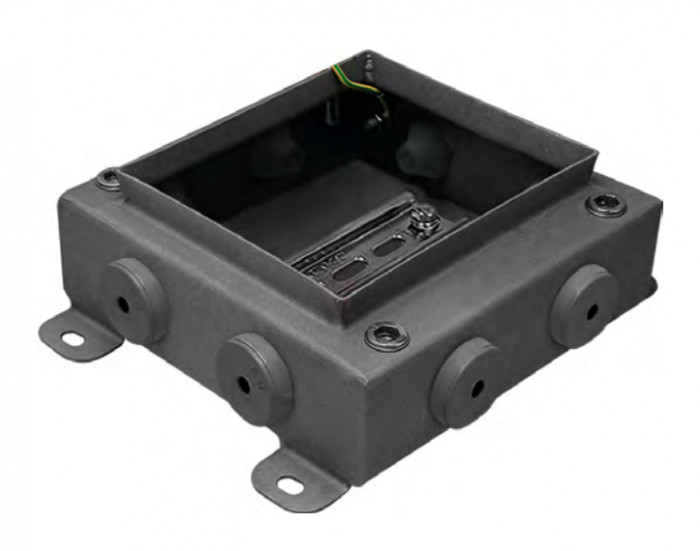

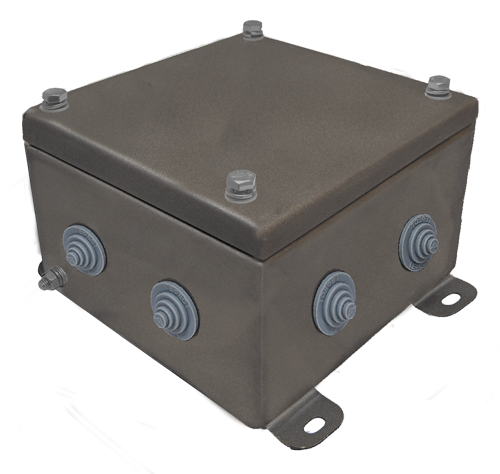

• кабельные вводы из нержавеющей стали, обеспечивающие степень защиты не ниже IP66 для коробок из нержавеющей стали AISI 304;
• кабельные вводы из резины, обеспечивающие степень защитны не ниже IP66.

Коробки монтажные имеют повышенную коррозионную стойкость за счёт гальванической обработки и полимерного покрытия. Все наружные элементы крепления выполнены из нержавеющей стали.

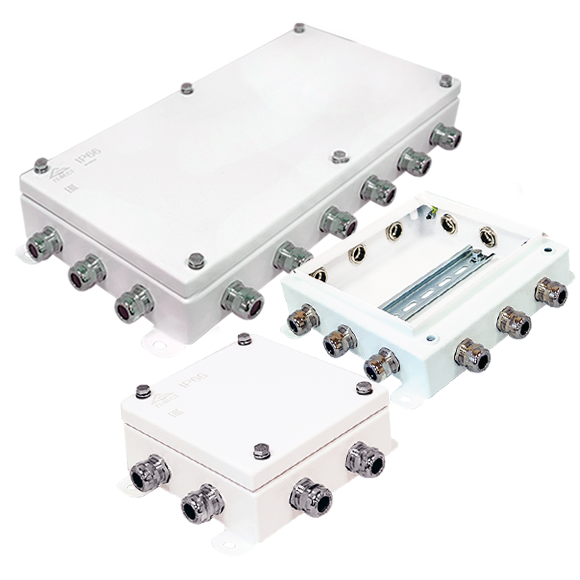

Гальванизированная DIN-рейка Ω-типа, предназначенная для крепления клеммных колодок, имеет ширину 35 мм и высоту 7,5 мм. Также могут использоваться клеммные колодки для навесного монтажа, например, клеммы Wago. Клеммные колодки в комплект поставки не входят.

Внимание! DIN-рейка не установлена на коробках типоразмеров: 0808, 0812, 1010.

Крепление коробки к элементам конструкций осуществляется с применением винтов или саморезов.

Преимущества коробок монтажных «Гефест»:
- Надежно защищают установленные в коробке соединения от внешних воздействий;
- Множество типоразмеров;
- Разные степени защиты - IP55, IP66;
- Возможность конструировать коробку (кол-во и положение вводов, кол-во и типоразмер клемм, цвет, материал изготовления, установка оборудования) в соответствии с требованиями заказчика;
- Многофункциональность;
- Имеют гальваническое антикоррозионное покрытие или выполнены из нержавеющей стали.

Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Основные технические характеристики

Степень защиты: IP55; IP66.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100°С.
Возможно исполнение с температурами эксплуатации: от -60°С до +130° С.
Диаметр присоединяемого кабеля: 4-18 мм.

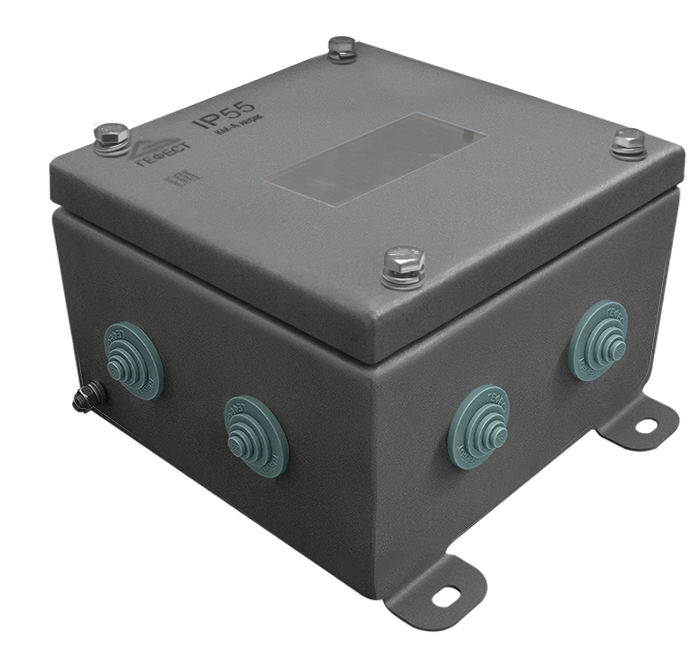

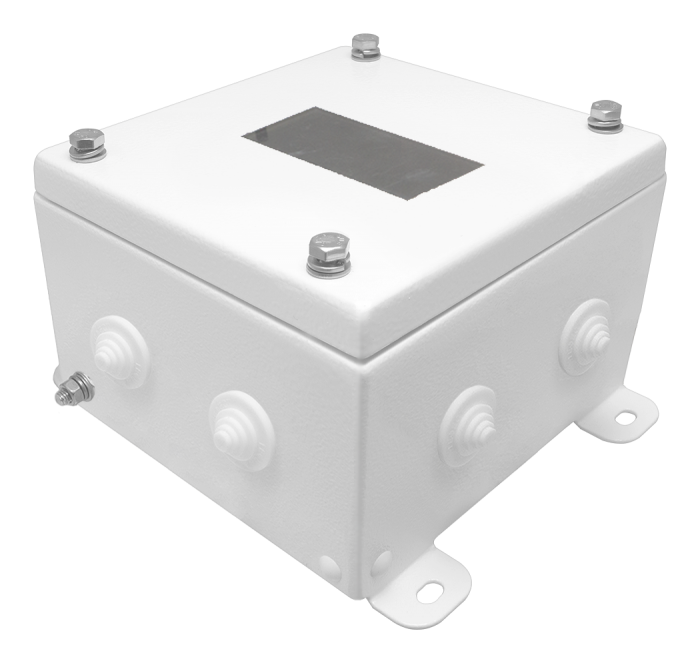

Варианты исполнения коробок IP55 и IP55 нерж

Условный размер	Габаритные размеры, мм*	Количество кабельных вводов, до
0808	86х86х66	4
1010	103х103х66	4
0812	86х126х66	6
1212	123х123х66	8
1224	123х240х66	12
1515	150х150х66	8
1530	150х300х66	14
2020	200х200х66	12
2040	200х400х66	20

* Без учета кронштейнов крепления

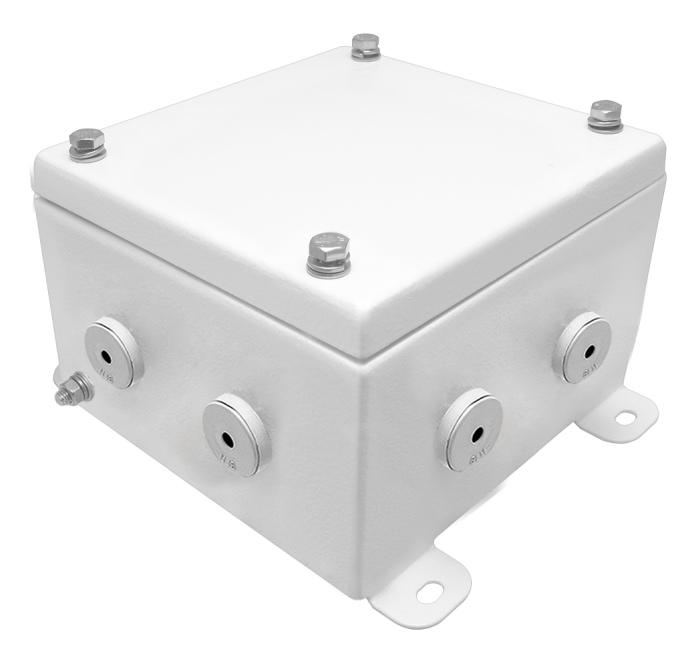

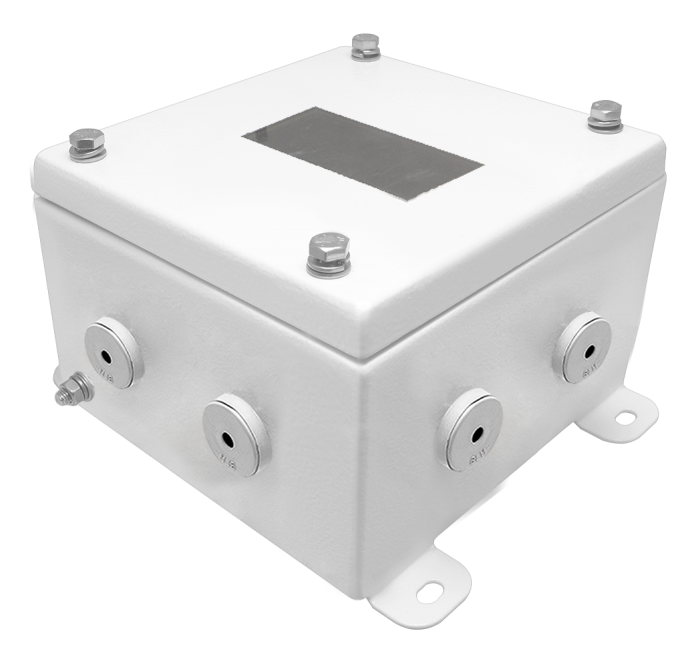

Варианты исполнения коробок IP66 и IP66 нерж

Условный размер	Габаритные размеры, мм*	Количество кабельных вводов, до	Вес коробок до, кг
0808	80х80х62	4
1010	100х100х62	4
0812	80х120х62	6
1212	120х120х62	8
1224	120х240х62	12, 14 ***
1515	150х150х62	8	1,45
1530	150х300х62	12	2,35
2020	200х200х62	12	2,09
2040	200х400х62	20	3,57

* Без учета кронштейнов крепления и кабельных вводов

** По требованию заказчика могут устанавливаться кабельные вводы иного диаметра при наличии технологических возможностей изготовления. При использовании кабельных вводов иного диаметра, максимально возможное количество кабельных вводов может отличатся от значений указанных в таблице.

*** для коробок с резиновыми кабельными вводами

ВНИМАНИЕ! Данные изделия НЕ предназначены для использования в составе огнестойких кабельных линий.

Размер и вес транспортной упаковки. Количество изделий в упаковке.
