Назначение
Предназначены для соединения и разветвления огнестойких кабельных линий. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.
Корпус изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016.
Конструкция

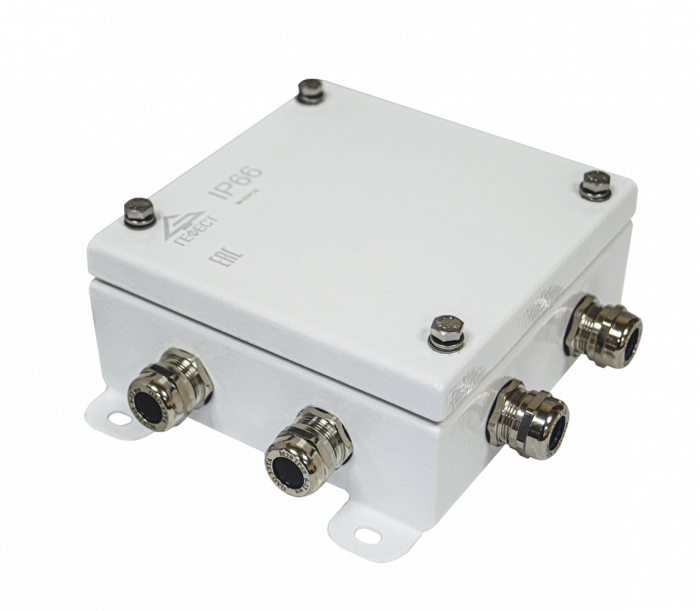

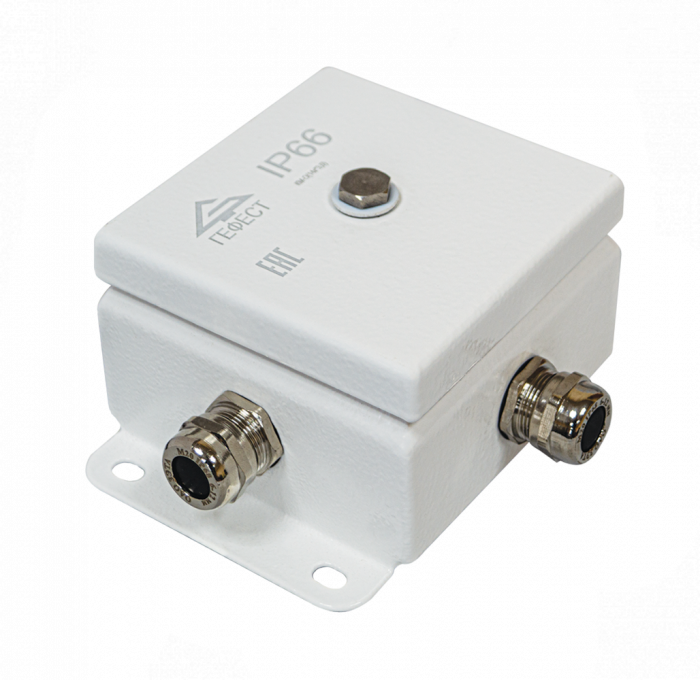

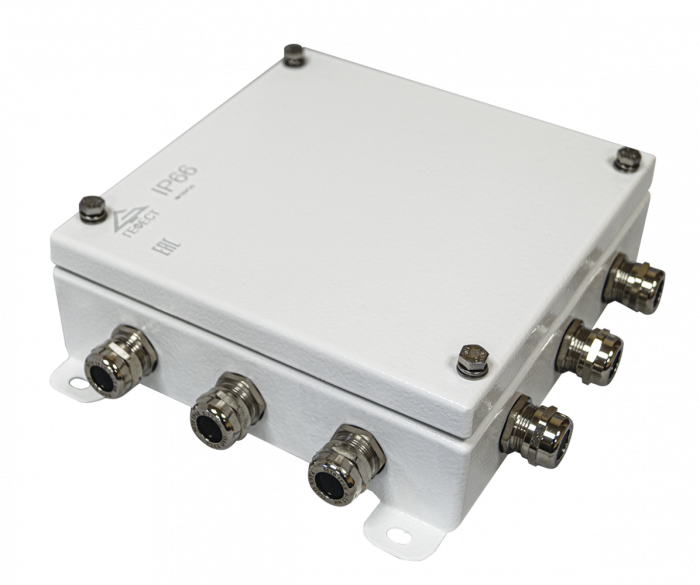

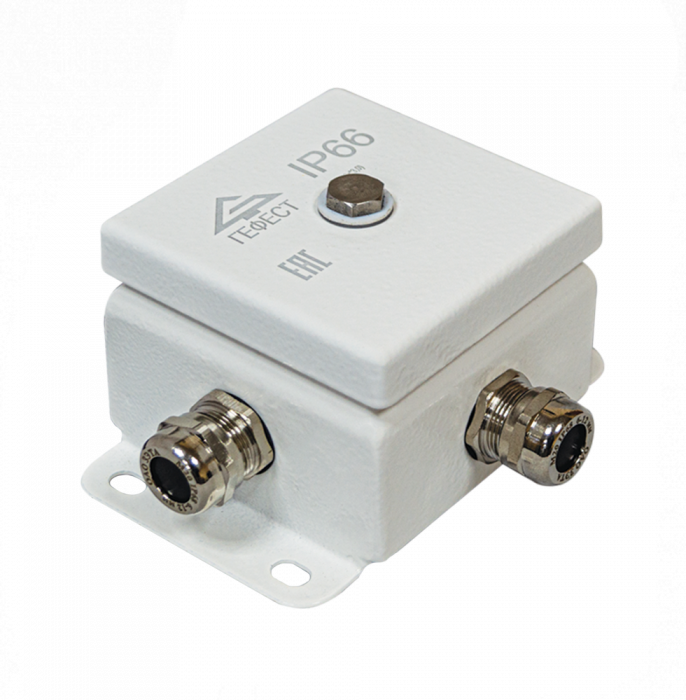

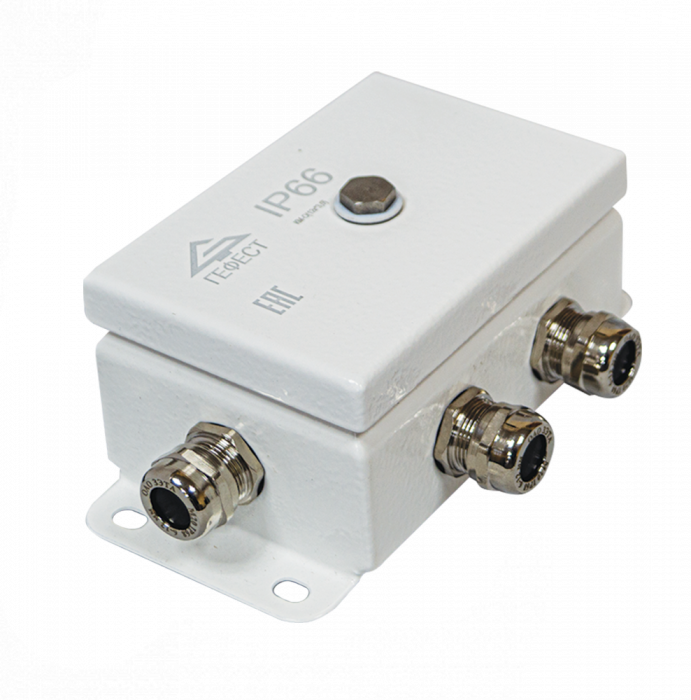

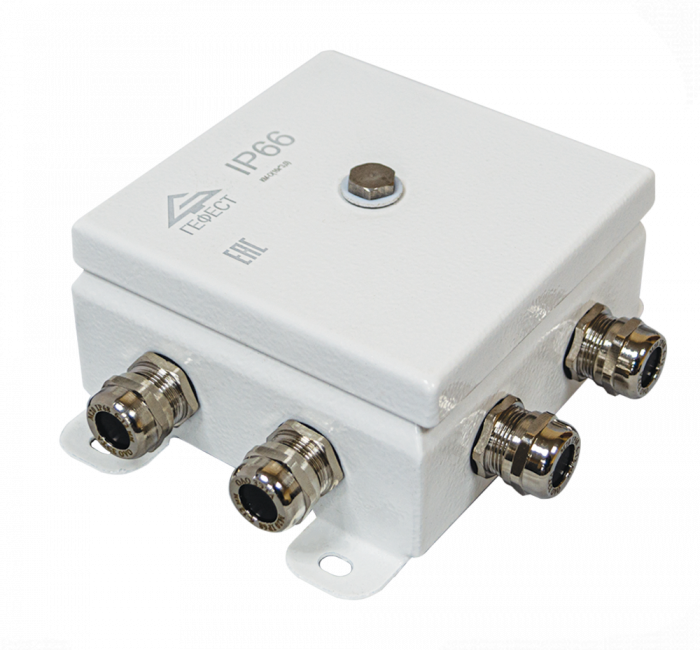

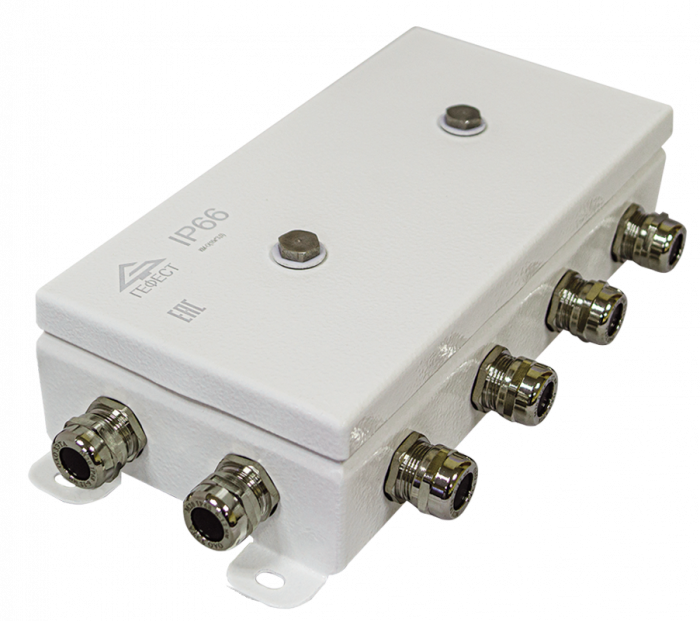

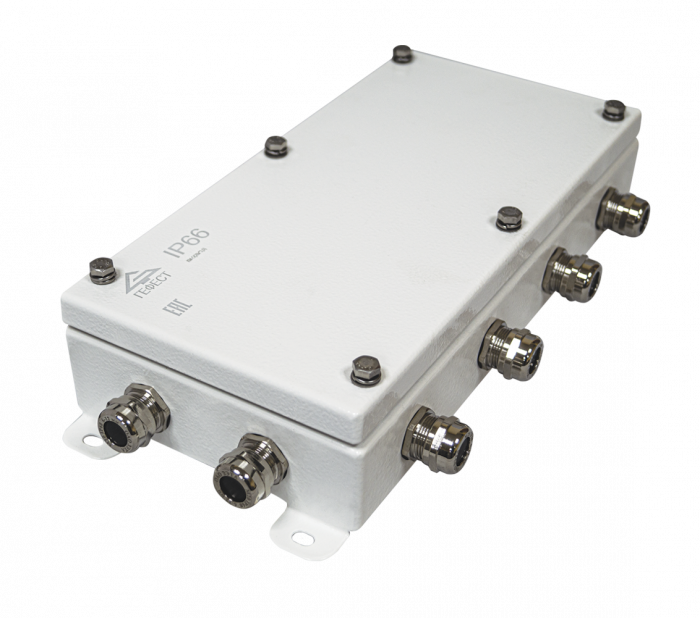

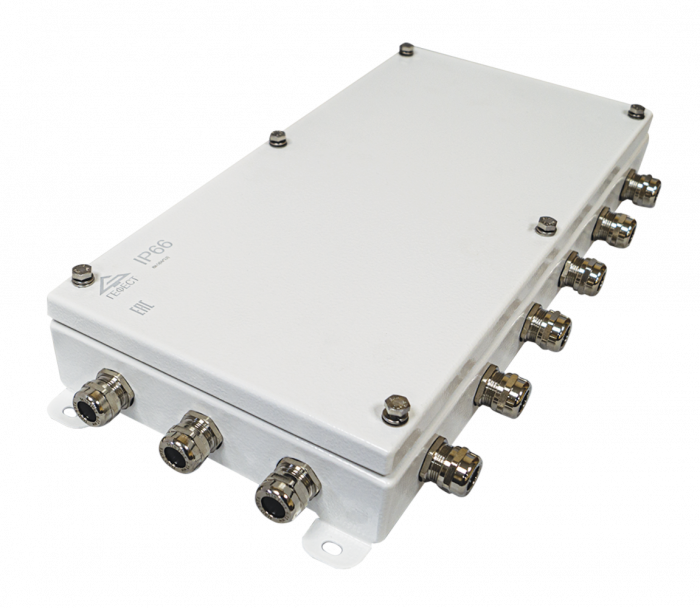

Корпус коробок монтажных огнестойких имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. Внутри корпуса располагаются керамические клеммные колодки. На крышке и корпусе располагаются заземляющие зажимы «РЕ». В боковых стенках установлены кабельные вводы из нержавеющей стали, обеспечивающие степень защиты не ниже IP66.
Особенность
Коробки монтажные огнестойкие имеют повышенную коррозионную стойкость за счёт гальванической обработки и полимерного покрытия. Концы винтов на клеммной колодке имеют округлую форму, что позволяет зафиксировать провода без повреждений. Клеммные колодки из керамики обеспечивают надёжное соединение в условиях пожара. Все наружные элементы крепления выполнены из нержавеющей стали.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Характеристики
Огнестойкость в составе кабельной линии: 60 минут.
Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Диапазон температур окружающей среды при эксплуатации: от -40 до +130°С.
Диапазон внешних диаметров присоединяемого кабеля М16(4-8), М20(6-12), М25(13-18) мм.
Номинальное напряжение клемм: 450 В.
Модификации
* при условии применения клемм номинальной соединительной способностью до 10 мм2
** Без учёта кронштейнов крепления и вводов.
Обозначение коробок монтажных огнестойких при заказе
КМ-О(10к*6,0)-IP66-х-A(кв)B(кв)C(кв)D(кв)E(кв)F(кв)G(кв)H(кв)I(кв)J(кв)K(кв)L(кв)M(кв)N(кв) O(кв)P(кв)Q(кв)R(кв)S(кв)T(кв), где:
КМ-О – тип коробки;
10к - количество контактов в клеммной колодке;
6,0 – номинальная соединительная способность клемм. В случае установки клеммной колодки, предназначенной для присоединения проводов с сечением до 3,0 мм2, данное условное обозначение не указывается;
IP66- степень защиты оболочки;
х - размер корпуса коробки: «1212»; «1224»; «1515»; «1530»; «2020»; «2040» см. таб. «Модификации» КМ-О IP66;
A(кв)B(кв)C(кв)D(кв)E(кв)F(кв)G(кв)H(кв)I(кв)J(кв)K(кв)L(кв)M(кв)N(кв)O(кв)P(кв)R(кв)S(кв) T(кв) – расположение, наличие и тип кабельного ввода.
Например, в коробке «1212» установлены кабельные вводы: A(К6-12)B(К6-12)C(МР6-12)D(МР6-12)E(V/S20)F(V/S20)G(Т20)H(Т5). Если кабельный ввод отсутствует, то в обозначении «ABCDEFGHIJKLMNOPRST» пропущена соответствующая буква. Допускается в обозначении одинаковые кабельные вводы объединять под соответствующими буквами, например (ABCDE) К6-12.
Типы кабельных вводов, используемых в КМ-О IP66 для подсоединения кабеля, проложенного в металлорукаве, гофрированной нержавеющей трубе или водогазопроводной трубе.
Диаметр кабеля, мм |
IP66 | |||||||||
Кабельный ввод | Кабельный ввод для кабеля в металлорукаве | Кабельный ввод для кабеля в трубе | ||||||||
3-6,5 | К3-6,5 | Т15 | ||||||||
4-8 | К4-8 | МР 4-8 (10) | ||||||||
6-12 | К6-12 | МР 6-12 (15) | ||||||||
10-14 | К10-14 | МР 8-16 (20) | ||||||||
8-16 | К8-16 |
Т20 Т25 |
||||||||
13-18 | К13-18 | МР 13-18 (20) |
Типы и изготовители кабельных вводов могут меняться по усмотрению изготовителя при сохранении основных характеристик. По желанию заказчика в коробки IP66 возможно установить нестандартные кабельные вводы.

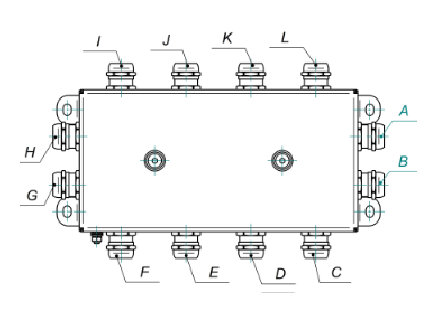

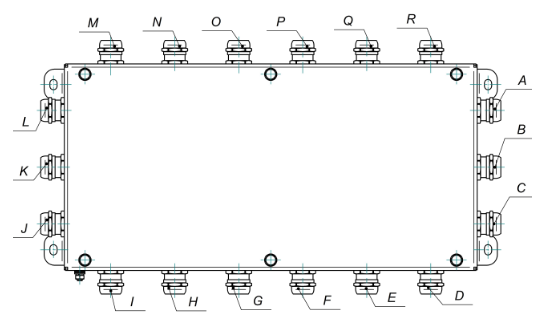

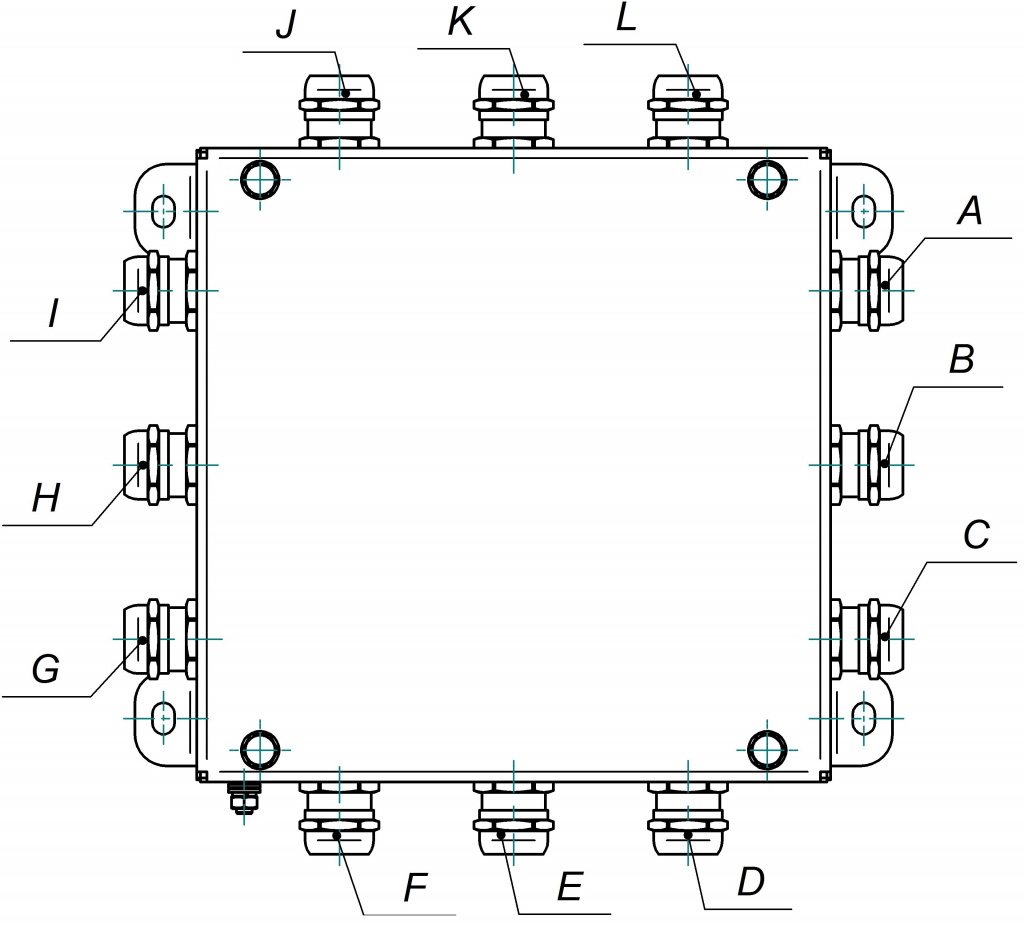

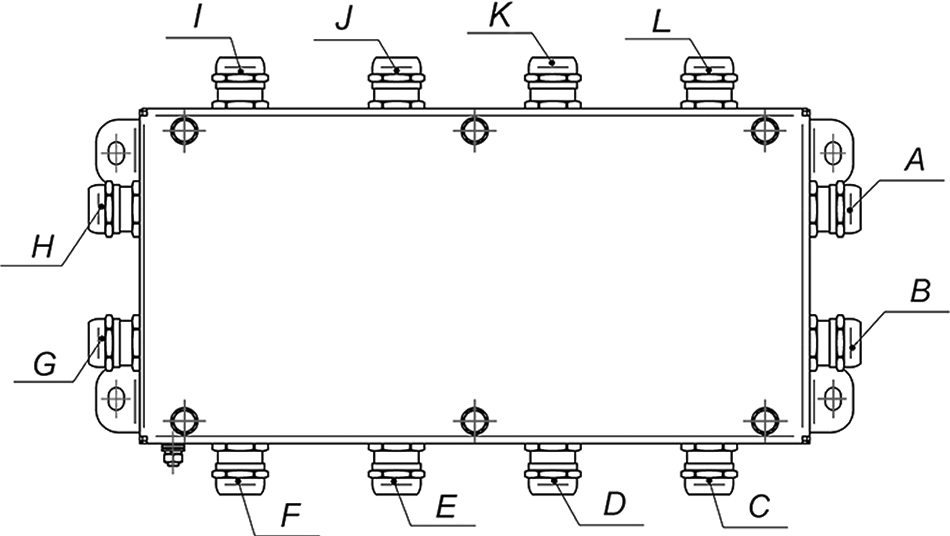

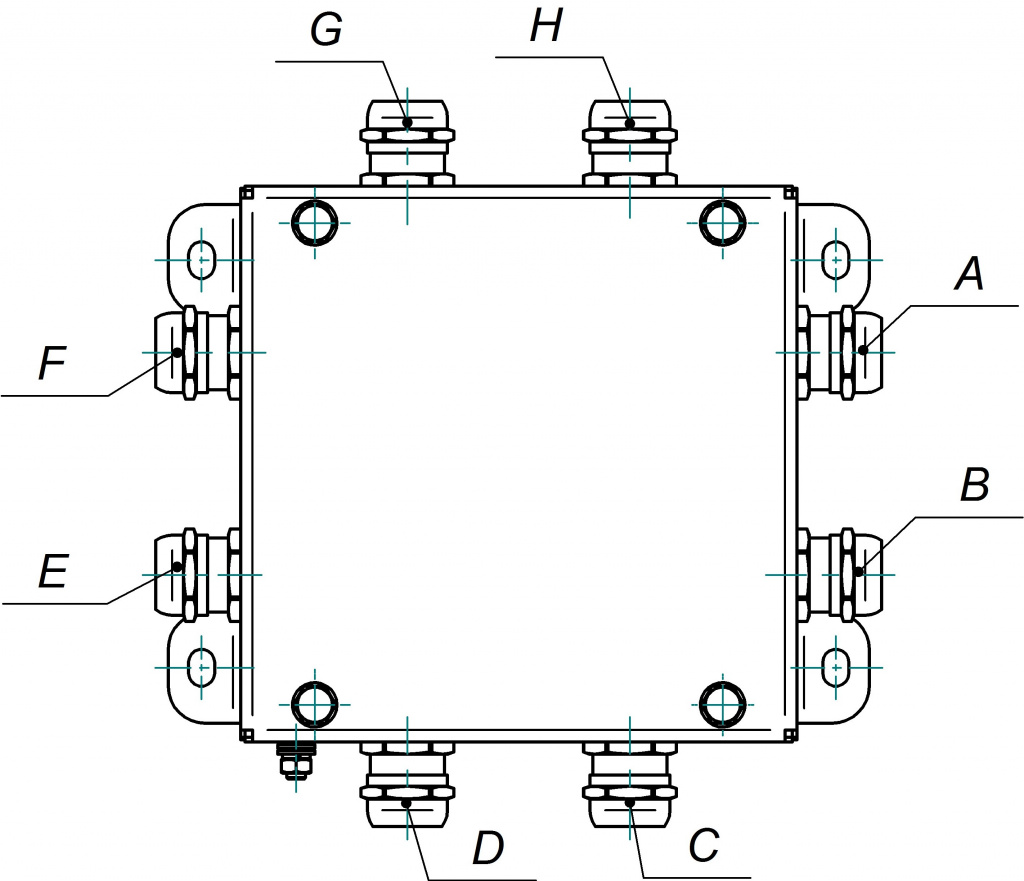

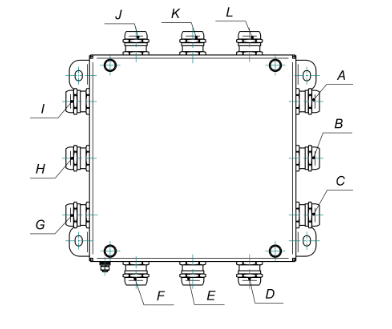

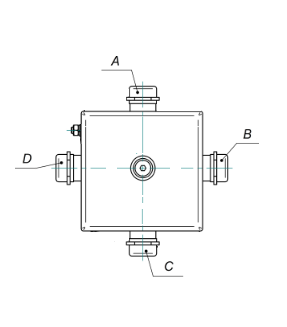

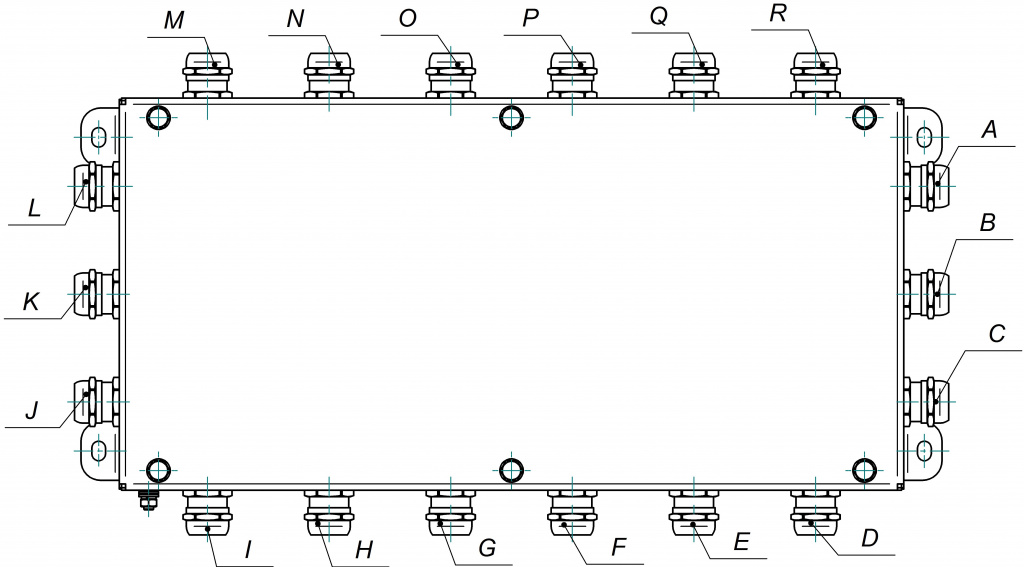

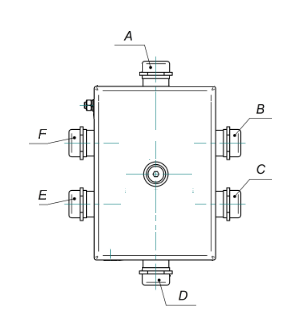

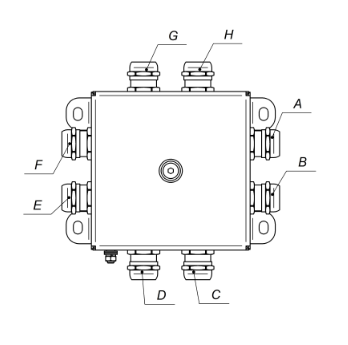

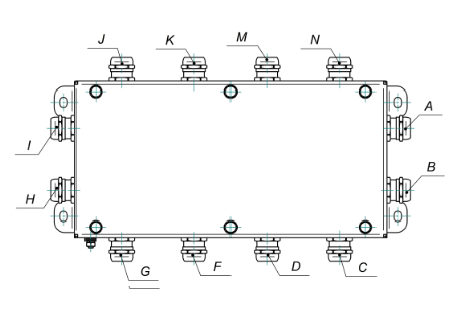

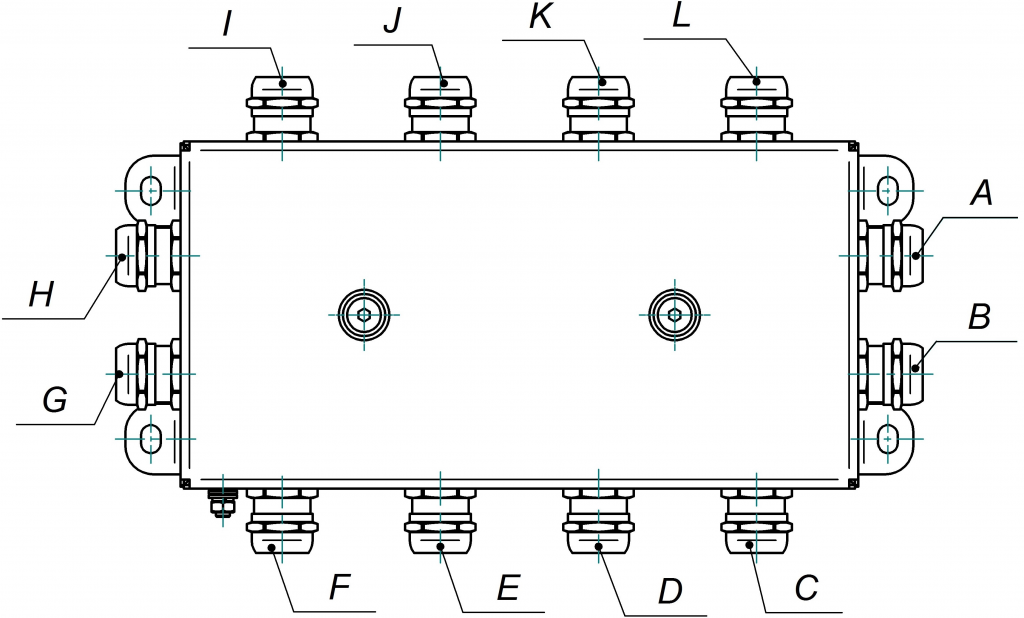

Обозначения наименования и положения кабельных вводов для КМ-О IP66
Дополнительная информация
Размер ключа, используемого для крепления крышки коробок к корпусу (момент затяжки: от 1.5 до 2 Нм):
• S14 (размер коробок без учета элементов крепления и кабельных вводов: от 80х80х62 до 120х240х62 мм);
• S10 (размер коробок без учета элементов крепления и кабельных вводов: от 150х150х62 до 200х400х62 мм).
Размер ключа для крепления зажимов РЕ: S8.
Размер отверстий для крепления коробок: 7 мм.
Гарантийный срок эксплуатации коробки: 24 месяца со дня ввода в эксплуатацию.
Паспорт и руководство по эксплуатации прилагаются на партию.
Таблица. Коробки монтажные огнестойкие КМ-О IP66
Размер и вес транспортной упаковки. Количество изделий в упаковке.
Обозначение модификации |
Размер*, мм |
Вес до, кг |
Количество в упаковке, шт |
Вес упаковки, кг |
Размер упаковки, мм |
КМ-О IP66-1212 |
123х123х66 |
1,6 |
8 |
9,2 |
360 х 360 х 160 |
КМ-О IP66-1224 |
123х240х66 |
2,3 |
4 |
9,2 |
360 х 360 х 160 |
КМ-О IP66-1515 |
150х150х66 |
1,8 |
8 |
14,4 |
420 х 420 х 160 |
КМ-О IP66-1530 |
150х300х66 |
3,1 |
4 |
12,4 |
420 х 420 х 160 |
КМ-О IP66-2020 |
200х200х62 |
3,1 |
4 |
12,4 |
520 х 265 х 160 |
КМ-О IP66-2040 |
200х400х66 |
5,2 |
2 |
10,4 |
520 х 265 х 160 |
Характеристики колодок клеммных керамических
Тип клемм | |||
2х3,0 | 2х6,0 | 2х10,0 | |
номинальная соединительная способность клемм, мм2 | 3,0 | 6,0 | 10,0 |
Размер LxBxH, мм | 19х13х12 | 21х18х15 | 23х21х16 |
