Фитинги и гидроаппаратура

Описание

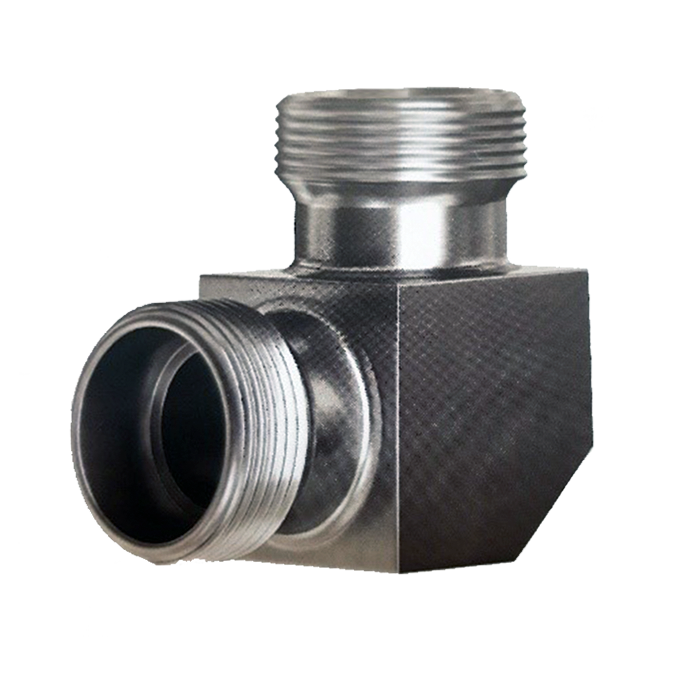

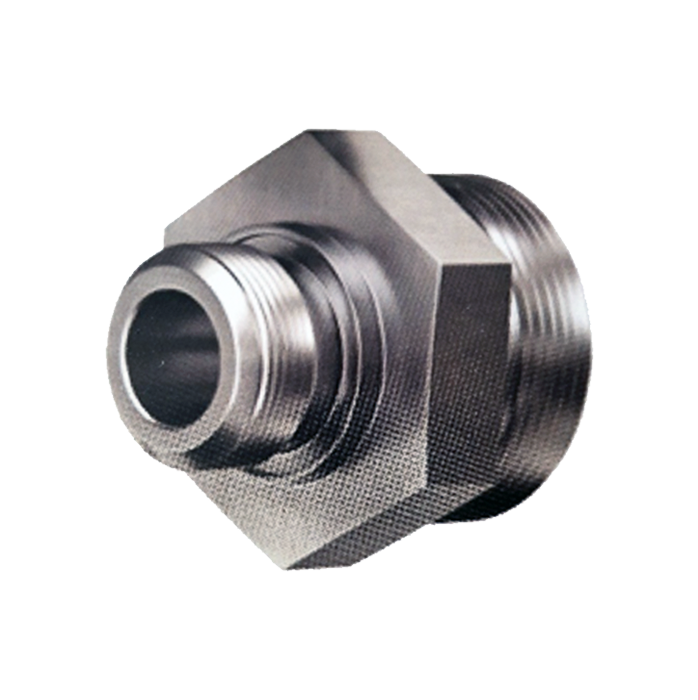

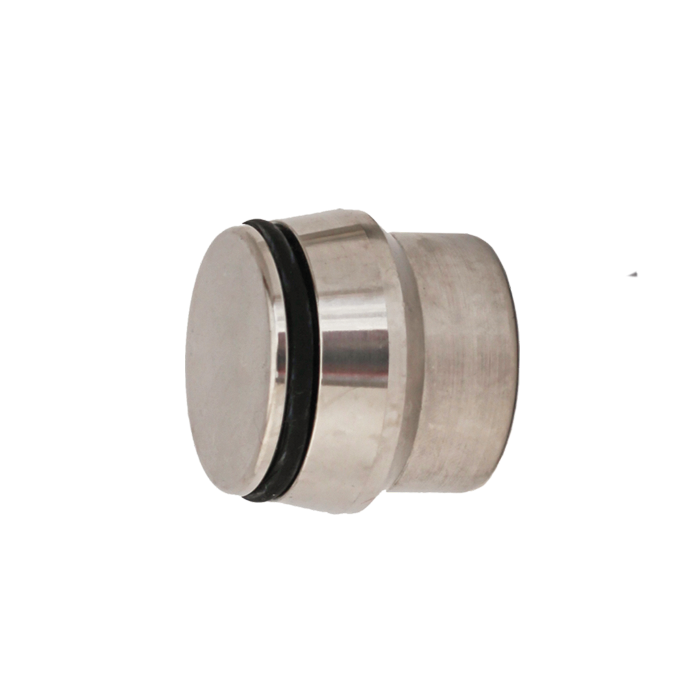

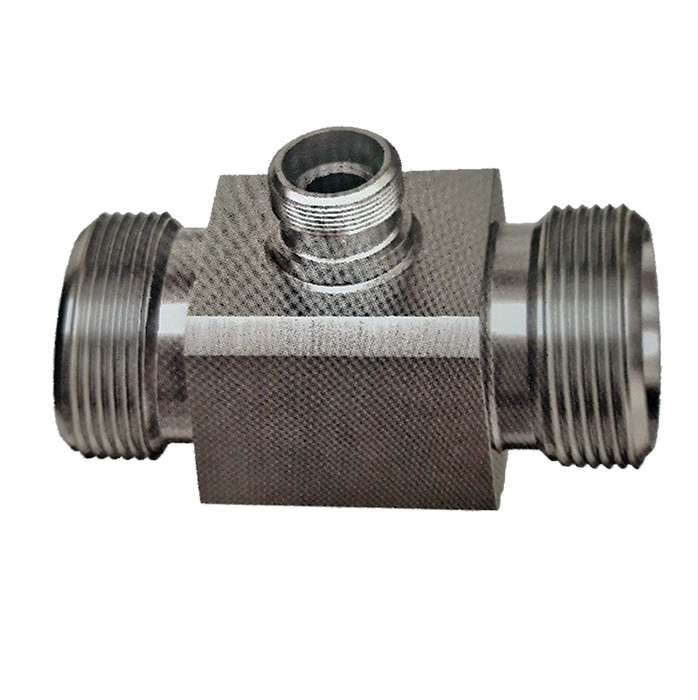

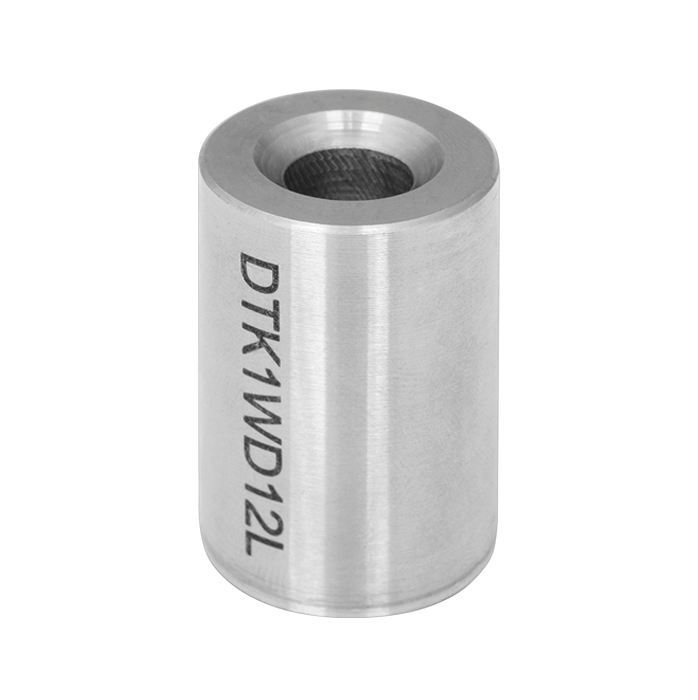

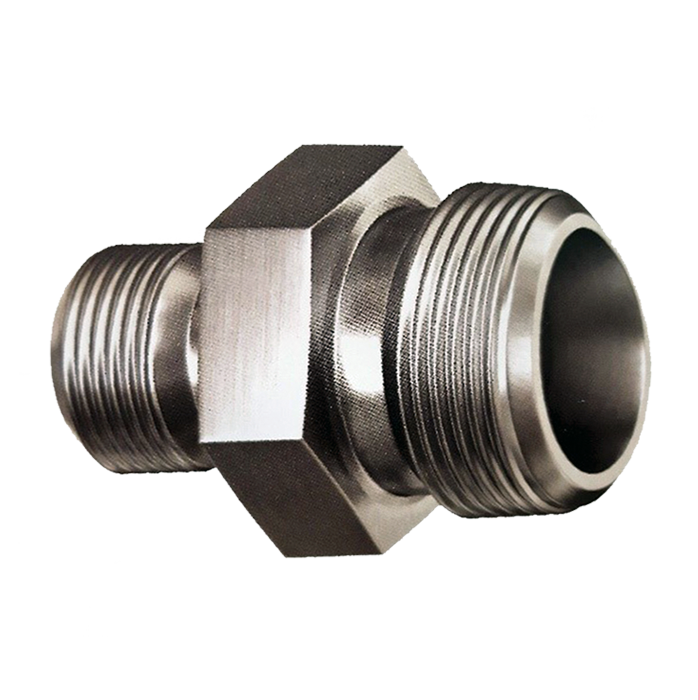

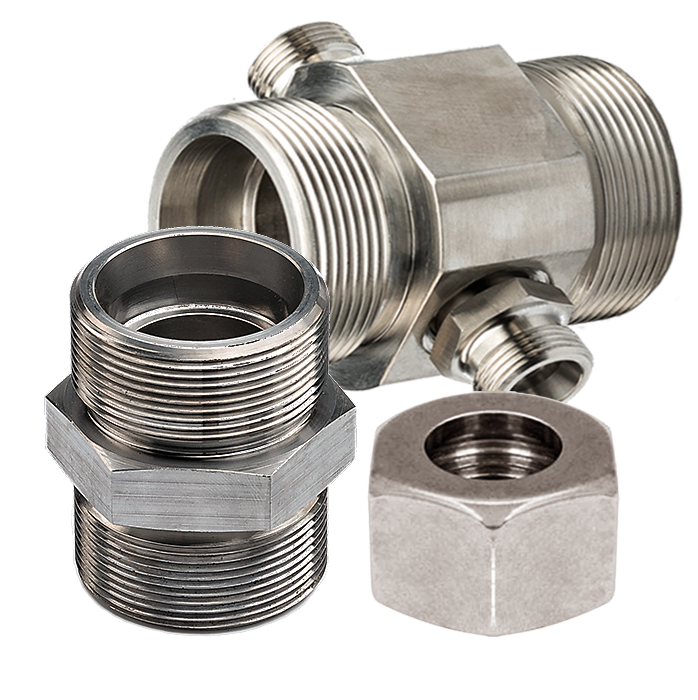

Фитинги и гидроаппаратура предназначены для соединения и разветвления трубопроводов, осуществляющих транспортировку воды между техническими средствами, входящими в состав установки,  и присоединения трубопроводов к оборудованию гидравлических (пневматических).

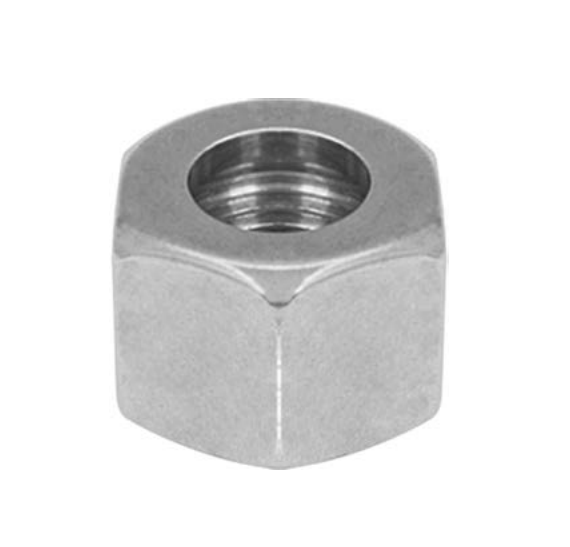

Применяются для монтажа внутри помещений. Корпус фитингов изготавливается из стали 08Х18Н10 (12Х18Н10Т) и имеет сквозные ступенчатые отверстия, соответствующие диаметрам условного прохода и наружным диаметрам присоединяемых труб. Трубы присоединяются к фитингам с использованием врезных стальных (12Х18Н10Т) колец, поджимаемых накидными гайками (20Х13).

Трубопровод, собранный по указанной технологии, герметичен при воздействии высоких давлений воды, находящейся в трубопроводе, и имеет срок службы 10 лет.

Конструкция
Фитинги с врезным кольцом широко используются в пневматических и гидравлических системах. Благодаря своей конструкции соединения данного типа обеспечивают простой и безопасный монтаж, а также высокую надёжность.

Особенность
Указанная продукция изготовлена в соответствии с ГОСТ 15763-2005 (DIN 2353, ISO 8434-1) и имеет значительные преимущества перед другими видами трубопроводных соединений:
• скорость монтажа трубопровода;
• универсальность – возможность эксплуатации для широкого диапазона рабочих сред и под неблагоприятным влиянием внешних факторов;
• качество и большой срок службы – фитинг и гидроаппаратура, изготовленные из нержавеющей стали, не подвержены коррозии, что во много раз увеличивает срок службы по сравнению с изделиями из углеродистой стали;
• простота ремонта и обслуживания – возможность выполнить любые ремонты и изменения гидравлической системы в короткий срок за счёт возможности многократной сборки и разборки соединений;
• безопасность – при монтаже трубопроводов не требуется проведение огневых работ любого вида.

Характеристики

Присоединительный размер резьбы фитингов и накидных гаек – метрический. Для фитинга с врезным кольцом по ГОСТ 15763-2005 в зависимости от номинального давления предусмотрено 2 вида исполнения (серии) – L (лёгкая) и S (тяжелая).

Серия	Диаметр трубы (наружный), мм
	6	8	10	12	14	15	16	18	20	22	25	28	30	35	38	42
S	•	•	•	•		•		•		•		•		•		•
L	•	•	•	•	•		•		•		•		•		•

Наименование деталеq	Rm (временное сопротивление разрыву), МПа	Rе (предел текучести), МПа	А (относительное удлинение),%
Детали корпусные	420	190	15
Гайки накидные	500	400	15
Кольца врезные	450	240	10
