Кабельная линия

Огнестойкие кабельные линии «Гефест» – это кабельные линии, способные сохранять работоспособность (передавать электроэнергию, отдельные её импульсы) в условиях пожара.

Модификации

Обозначение ОКЛ	Расшифровка
ОКЛ «Гефест»	огнестойкая кабельная линия (электропроводка) «Гефест»
ОВКЛ «Гефест»	огнестойкая взрывозащищённая кабельная линия (электропроводка) «Гефест»
ОКЛ «Гефест» «Север»	огнестойкая кабельная линия (электропроводка) «Гефест» исп. «Север»
ОВКЛ «Гефест» «Север»	огнестойкая взрывозащищённая кабельная линия (электропроводка) «Гефест» исполнение «Север»

Технические характеристики

Время сохранения работоспособности в условиях пожара:   • ОКЛ «Гефест»   • ОВКЛ «Гефест»   • ОКЛ «Гефест» «Север»   • ОВКЛ «Гефест» «Север»	в течение 60 минут
Рабочий диапазон температур окружающей среды:   • ОКЛ и ОВКЛ «Гефест»   • ОКЛ и ОВКЛ «Гефест» исполнение «Север»	от -40 до +80°С от -60 до +80°С
Срок службы при нормальных условиях эксплуатации	не менее 10 лет

НАЗНАЧЕНИЕ

Огнестойкие кабельные линии «Гефест» применяются для:

 • систем обнаружения пожара, оповещения и управления эвакуацией людей при пожаре;
 • систем аварийного освещения на путях эвакуации;
 • систем аварийной вентиляции и противодымной защиты;
 • систем автоматического пожаротушения;
 • внутреннего противопожарного водопровода;
 • лифтового оборудования;
 • средств обеспечения деятельности подразделений пожарной охраны;
 • других систем, где важно сохранять работоспособность в условиях пожара в течение времени, необходимого для своевременной эвакуации людей в безопасную зону.

В соответствии ГОСТ Р 53316-2009 кабельные линии «Гефест» состоят из:

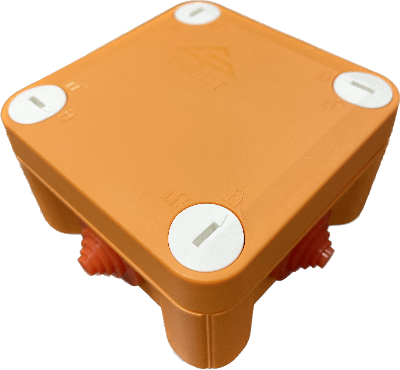

 • коробок монтажных огнестойких КМ-О;
 • кабель-канала металлического оцинкованного ККМО;

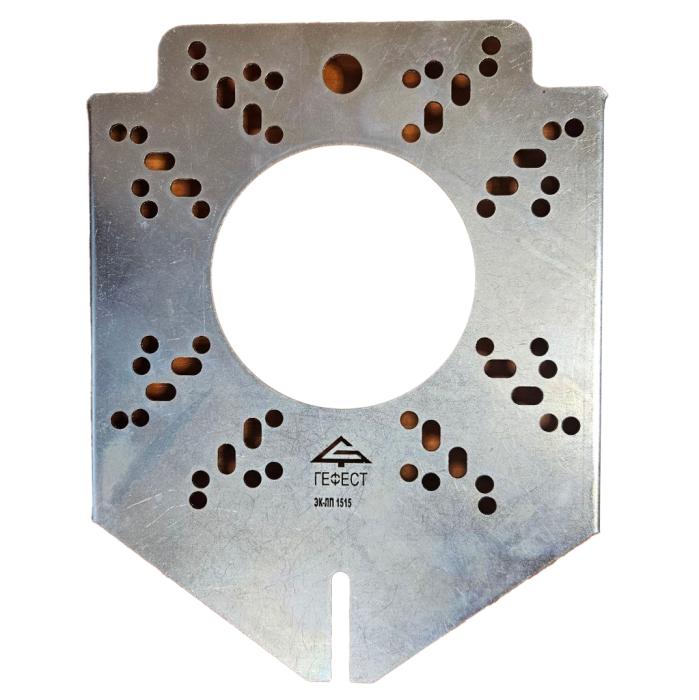

 • крепежных элементов;
 • систем троссовой подвески;
 • систем кабельных лотков;
 • кабеля производства: «ТД «Технокабель-НН», «Сегмент-Энерго», «НПП «Спецкабель», «Авангард».

Способы прокладки огнестойких кабельных линий «Гефест»:

 • ОП: открытая прокладка кабеля;
 • ОПЛ: открытая прокладка кабеля по ленте-основанию;
 • КЛ: канатная (троссовая) прокладка кабеля;
 • МЛ: прокладка кабеля на металлических лотках;
 • ККМ: прокладка кабеля в кабель-канале металлическом;
 • РМ: прокладка кабеля в рукаве металлическом;
 • СТ: прокладка кабеля в стальной трубе.

ОГНЕСТОЙКАЯ КАБЕЛЬНАЯ ЛИНИЯ «ГЕФЕСТ» С ОТКРЫТОЙ ПРОКЛАДКОЙ КАБЕЛЯ

 • сохраняет работоспособность в условиях пожара в течение 60 минут;
 • простой и быстрый способ прокладки;
 • возможна прокладка по ленте-основанию (удобно при групповой прокладке);
 • все соединения и ответвления кабелей должны выполняться только в огнестойких коробках КМ-О с керамическими клеммами

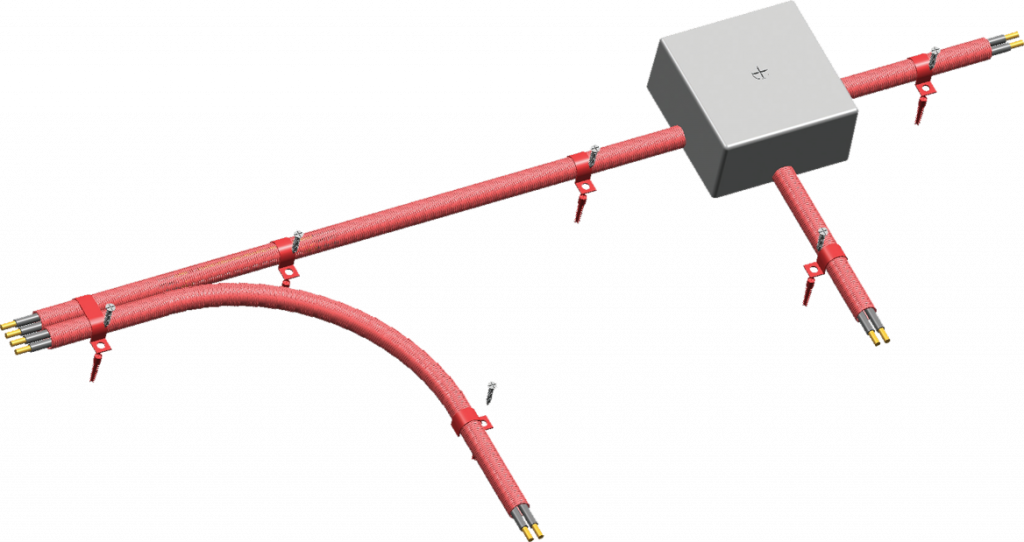

Пример открытой прокладки

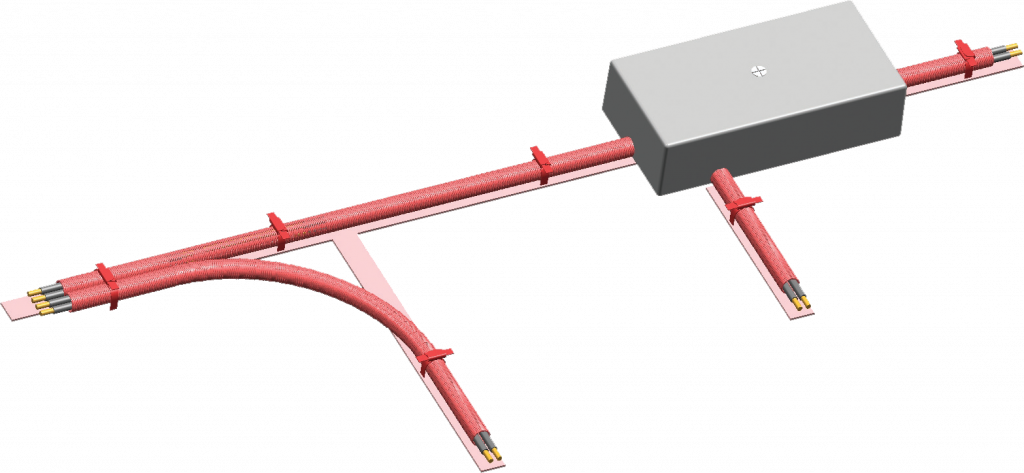

      Пример открытой прокладки по ленте основания

ОГНЕСТОЙКАЯ КАБЕЛЬНАЯ ЛИНИЯ «ГЕФЕСТ» С ПРОКЛАДКОЙ КАБЕЛЯ В РУКАВЕ МЕТАЛЛИЧЕСКОМ

 • сохраняет работоспособность в условиях пожара в течение 60 минут;
 • простой и быстрый способ прокладки;
 • возможна прокладка по ленте-основанию (удобно при групповой прокладке);
 • все соединения и ответвления кабелей должны выполняться только в огнестойких коробках КМ-О с керамическими клеммами.

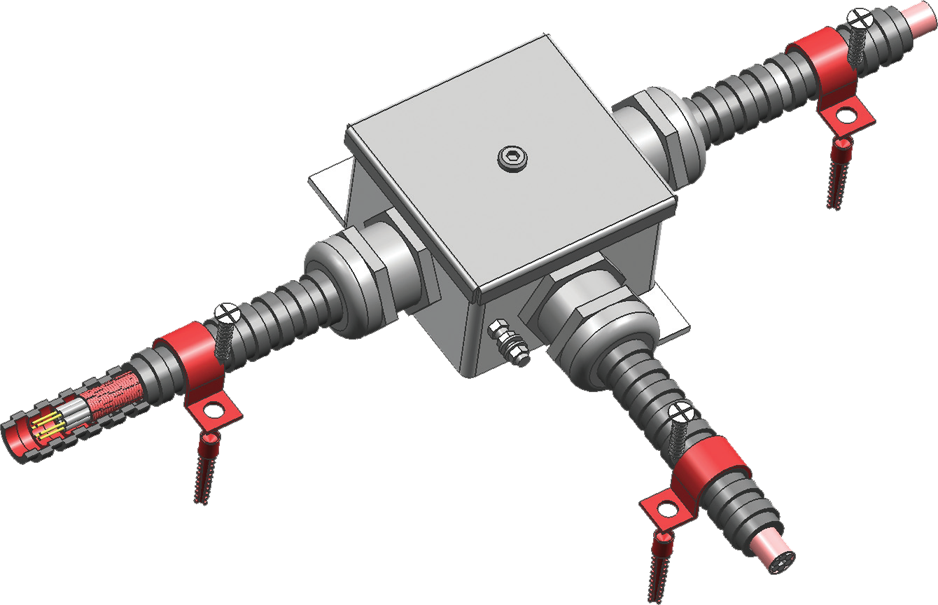

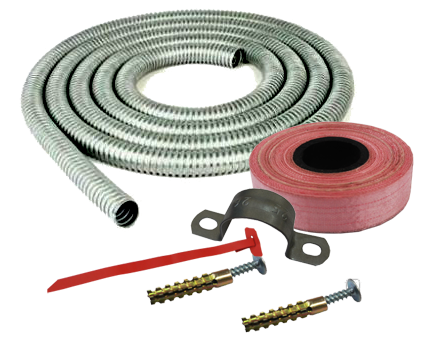

Прокладка кабеля в рукаве металлическом



ОГНЕСТОЙКАЯ КАБЕЛЬНАЯ ЛИНИЯ «ГЕФЕСТ» С ПРОКЛАДКОЙ КАБЕЛЯ В КАБЕЛЬ-КАНАЛЕ МЕТАЛЛИЧЕСКОМ

 • сохраняет работоспособность в условиях пожара в течение 60 минут;
 • кабель свободно лежит во внутренней металлической полости, отсутствуют локальные механические воздействия на оболочку кабеля;
 • надёжная фиксация огнестойкого кабеля исключает возможность нарушения целостности электрической цепи и повышает надёжность функционирования системы;
 • все ответвления кабелей должны выполняться только в огнестойких коробках КМ–О с керамическими клеммами.

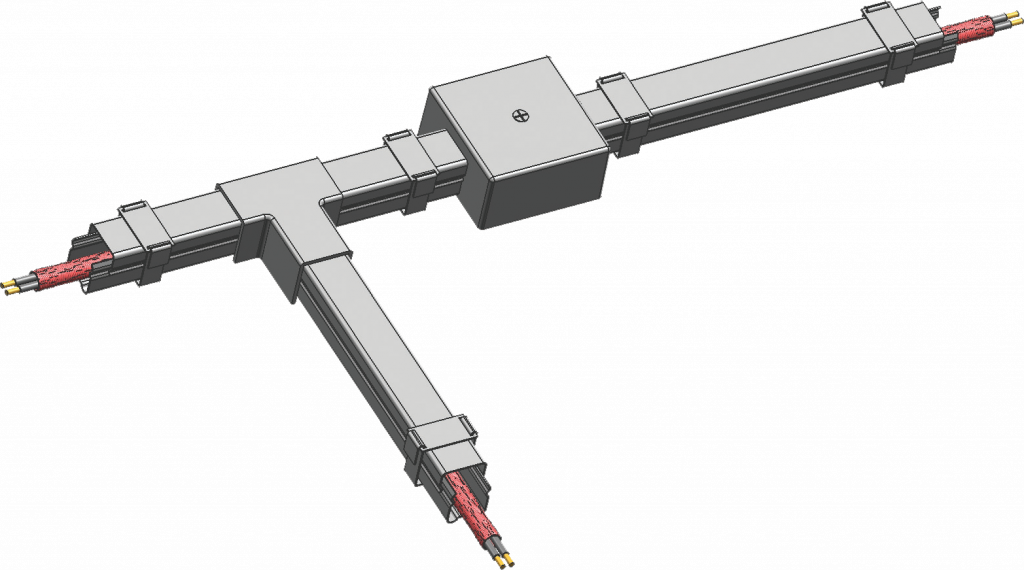

Пример прокладки в кабель-канале ККМО. Кабель прокладывается внутри кабель канала без использования дополнительных креплений.

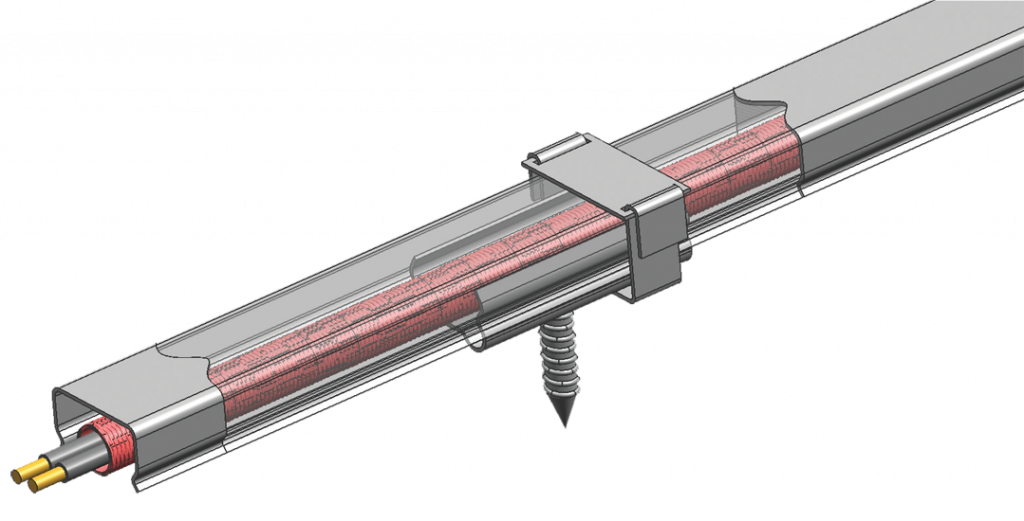

Пример применения полупрофильного кабель-канала ККМО

Монтаж огнестойкой кабельной линии  должен осуществлять строго в соответствии с Руководством по применению.

Участки проводов со снятой оболочкой обматывать термостойкой лентой ЛТ «Гефест».

Элементы кабельной линии следует крепить металлическими анкерами или дюбелями.

Не допускается применение пластиковых дюбелей!



НОРМАТИВНАЯ БАЗА, РЕГЛАМЕНТИРУЮЩАЯ ПРИМЕНЕНИЕ ОГНЕСТОЙКИХ КАБЕЛЬНЫХ ЛИНИЙ №123-ФЗ.

Статья 82. п.2. Кабельные линии и электропроводка систем противопожарной защиты, средств обеспечения деятельности подразделений пожарной охраны, систем обнаружения пожара, оповещения и управления эвакуацией людей при пожаре, аварийного освещения на путях эвакуации, аварийной вентиляции и противодымной защиты, автоматического пожаротушения, внутреннего противопожарного водопровода, лифтов для транспортировки подразделений пожарной охраны в зданиях и сооружениях должны сохранять работоспособность в условиях пожара в течение времени, необходимого для выполнения их функций и эвакуации людей в безопасную зону.

СП 6.13130.2013

4.9 Работоспособность кабельных линий и электропроводок СПЗ в условиях пожара обеспечивается выбором вида исполнения кабелей и проводов, согласно ГОСТ Р 53315, и способом их прокладки. Время работоспособности кабельных линий и электропроводок в условиях воздействия пожара определяется в соответствии с ГОСТ Р 53316.

4.14 Не допускается совместная прокладка кабельных линий систем противопожарной защиты с другими кабелями и проводами в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном лотке.

ГОСТ Р 53316-2009

3.1 кабельная линия: Линия, предназначенная для передачи электроэнергии, отдельных ее импульсов или оптических сигналов и состоящая из одного или нескольких параллельных кабелей (проводов, токопроводов) с соединительными, стопорными и конечными муфтами (уплотнениями) и крепежными деталями, проложенная согласно требованиям технической документации в коробах, гибких трубах, на лотках, роликах, тросах, изоляторах, свободным подвешиванием, а также непосредственно по поверхности стен и потолков и в пустотах строительных конструкций или другим способом.отах строительных конструкций или другим способом.
