Цена по запросу

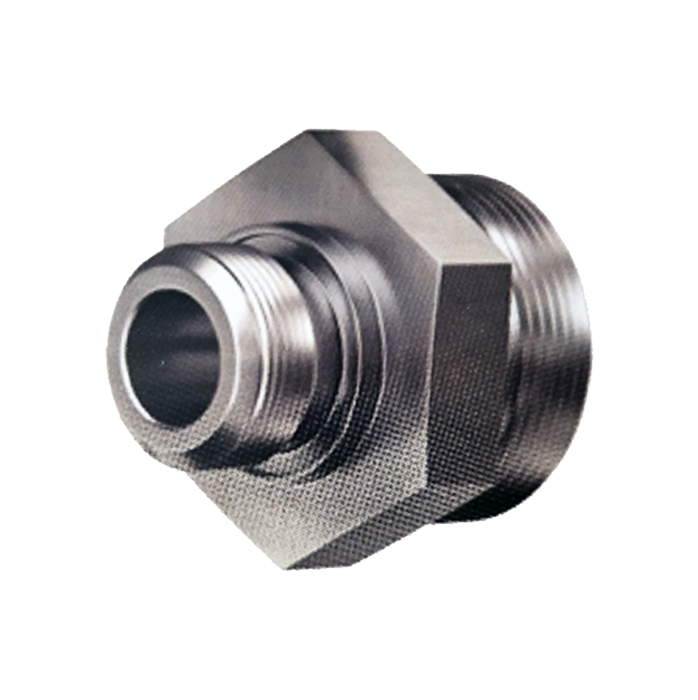

Штуцер с метрической резьбой изготавливается из стали 08Х18Н10 (12Х18Н10Т) и имеет сквозные ступенчатые отверстия, соответствующие диаметрам условного прохода и наружным диаметрам присоединяемых труб.
* штуцер с метрической резьбой под медное (С) или резиновое (О) кольцо

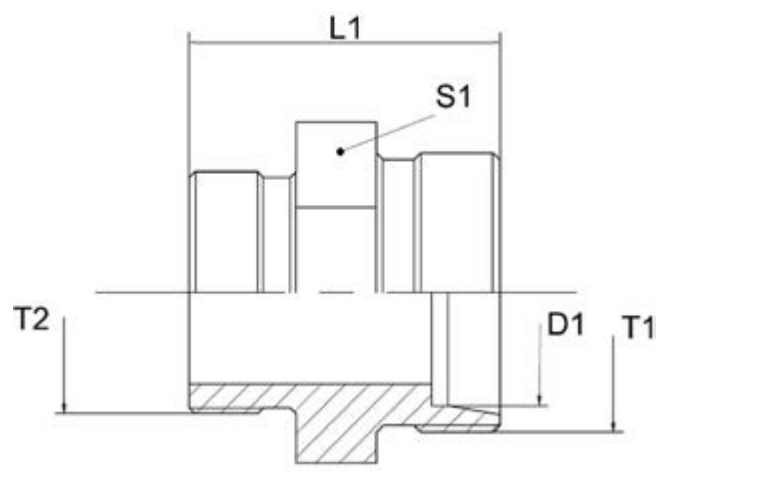

Серия* |
Pn, МПа |
Т1 | Т2 |
D1, мм |
L1, мм |
S1, мм |
Масса, кг |
Ш-6-L-М10-C(О) |
25 |
М12 х 1,5 | М10 х 1,5 | 6 | ХХ | ХХ | |
Ш-6-L-М12-C(О) | 25 | М12х 1,5 | М12 х 1,5 | 6 | ХХ | ||
Ш-6-L-М14-C(О) | 25 | М12 х 1,5 | М14 х 1,5 |
6 |
ХХ | ||
Ш-8-L-М10-C(О) | 25 | М14 х 1,5 | М10 х 1,5 | 8 | |||
Ш-8-L-М12-C(О) | 25 | М14 х 1,5 | М14 х 1,5 | 8 | |||
Ш-8-L-М14-C(О) | 25 | М14 х 1,5 | М14 х 1,5 | 8 | |||
Ш-8-L-М16-C(О) | 25 | М14 х 1,5 | М16 х 1,5 | 8 | |||
Ш-8-L-М18-C(О) | 25 |
М14 х 1,5 |
М18 х 1,5 | 8 | |||
Ш-10-L-М10-C(О) | 25 | М16 х 1,5 | М10 х 1,5 | 10 | |||
Ш-10-L-М12-C(О) | 25 |
М16 х 1,5 |
М12 х 1,5 | 10 | |||
Ш-10-L-М14-C(О) | 25 |
М16 х 1,5 |
М14 х 1,5 | 10 | |||
Ш-10-L-М16-C(О) | 25 | М16 х 2 | М16 х 1,5 | 10 | |||
Ш-10-L-М18-C(О) | 25 | М16 х 2 | М18 х 1,5 | 10 | |||
Ш-10-L-М22-C(О) | 25 | М16 х 2 | М22 х 1,5 | 10 | |||
Ш-12-L-М12-C(О) | 25 |
М18 х 2 |
М12 х 1,5 | 12 | |||
Ш-12-L-М14-C(О) | 25 | М18 х 2 | М14 х 2 | 12 | |||
Ш-12-L-М16-C(О) | 25 | М18 х 2 | М16 х 2 | 12 | |||
Ш-12-L-М18-C(О) | 25 | М18 х 2 | М18 х 2 | 12 | |||
Ш-12-L-М22-C(О) | 25 | М18 х 2 | М22 х 2 | 12 | |||
Ш-15-L-М16-C(О) | 25 | М22 х 1,5 | М16 х 1,5 | 10 | |||
Ш-15-L-М18-C(О) | 25 | М22 х 1,5 | М18 х 1,5 | 15 | |||
Ш-15-L-М22-C(О) | 25 | М22 х 1,5 | М22 х 1,5 | 15 | |||
Ш-18-L-М18-C(О) | 25 | М26 х 1,5 | М18 х 1,5 | 15 | |||
Ш-18-L-М22-C(О) | 25 | М26 х 1,5 | М22 х 1,5 | 18 | |||
Ш-18-L-М26-C(О) | 25 | М26 х 1,5 | М26 х 1,5 | 18 | |||
Ш-22-L-М22-C(О) | 25 | М30 х 2 | М22 х 1,5 | 18 | |||
Ш-22-L-М26-C(О) | 25 | М30 х 2 | М26 х 1,5 | 22 | |||
Ш-28-L-М33-C(О) | 25 | М36 х 2 | М33 х 2 | 28 | |||
Ш-35-L-М42-C(О) | 25 | М45 х 2 | М42 х 2 | 35 | |||
Ш-42-L-М48-C(О) | 25 | М52 х 2 | М48 х 2 | 42 | |||
Ш-8-S-М12-C(О) | 40 | М16 х 1,5 | М12 х 1,5 | ||||
Ш-8-S-М14-C(О) | 40 | М16 х 1,5 | М14 х 1,5 | ||||
Ш-8-S-М16-C(О) | 40 | М16 х 1,5 | М16 х 1,5 | ||||
Ш-8-S-М18-C(О) | 40 | М16 х 1,5 | М18 х 1,5 | ||||
Ш-10-S-М14-C(О) | 40 | М18 х 1,5 | М14 х 1,5 | ||||
Ш-10-S-М16-C(О) | 40 | М18 х 1,5 | М16 х 1,5 | ||||
Ш-10-S-М18-C(О) | 40 | М18 х 1,5 | М18 х 1,5 | ||||
Ш-10-S-М22-C(О) | 40 | М18 х 1,5 | М22 х 1,5 | ||||
Ш-12-S-М12-C(О) | 40 | М20 х 1,5 | М12 х 1,5 | ||||
Ш-12-S-М14-C(О) | 40 | М20 х 1,5 | М14 х 1,5 | ||||
Ш-12-S-М16-C(О) | 40 | М20 х 1,5 | М16 х 1,5 | ||||
Ш-12-S-М18-C(О) | 40 | М20 х 1,5 | М18 х 1,5 | ||||
Ш-12-S-М22-C(О) | 40 | М20 х 1,5 | М22 х 1,5 | ||||
Ш-14-S-М20-C(О) | 40 | М22 х 1,5 | М20 х 1,5 | ||||
Ш-14-S-М27-C(О) | 40 | М22 х 1,5 | М27 х 1,5 | ||||
Ш-16-S-М12-C(О) | 40 | М24 х 1,5 | М12 х 1,5 | ||||
Ш-16-S-М16-C(О) | 40 | М24 х 1,5 | М16 х 1,5 | ||||
Ш-16-S-М18-C(О) | 40 | М24 х 1,5 | М18 х 1,5 | ||||
Ш-16-S-М22-C(О) | 40 | М24 х 1,5 | М22 х 1,5 | ||||
Ш-20-S-М18-C(О) | 40 | М30 х 2 | М18 х 1,5 | ||||
Ш-20-S-М22-C(О) | 40 | М30 х 2 | М22 х 1,5 | ||||
Ш-20-S-М27-C(О) | 40 | М30 х 2 | М27 х 1,5 | ||||
Ш-25-S-М22-C(О) | 40 | М36 х 2 | М22 х 1,5 | ||||
Ш-25-S-М33-C(О) | 40 | М36 х 2 | М33 х 2 | ||||
Ш-30-S-М33-C(О) | 40 | М42 х 2 | М33 х 2 | ||||
Ш-30-S-М42-C(О) |
40 | М42 х 2 |
М42 х 2 |
||||
* штуцер с метрической резьбой под медное (С) или резиновое (О) кольцо
