Описание

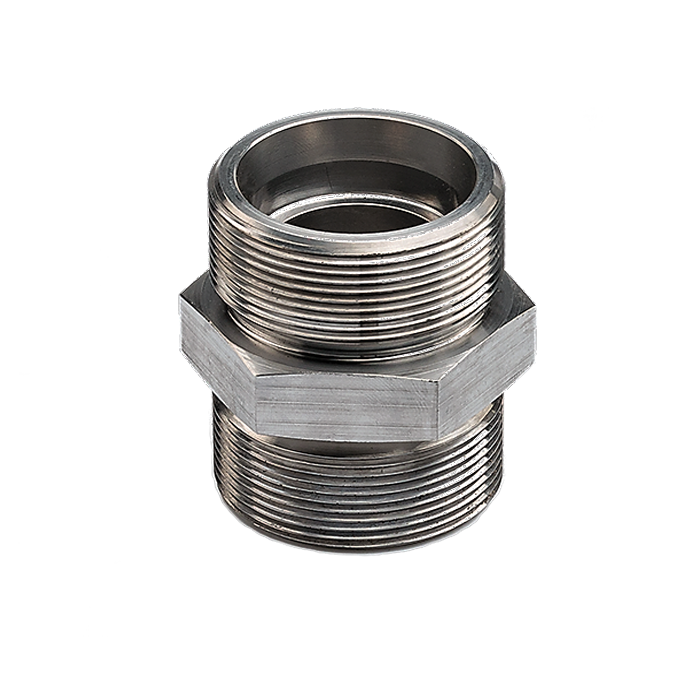

Корпус муфты изготавливается из стали 08Х18Н10 (12Х18Н10Т) и имеет сквозные ступенчатые отверстия, соответствующие диаметрам условного прохода и наружным диаметрам присоединяемых труб.

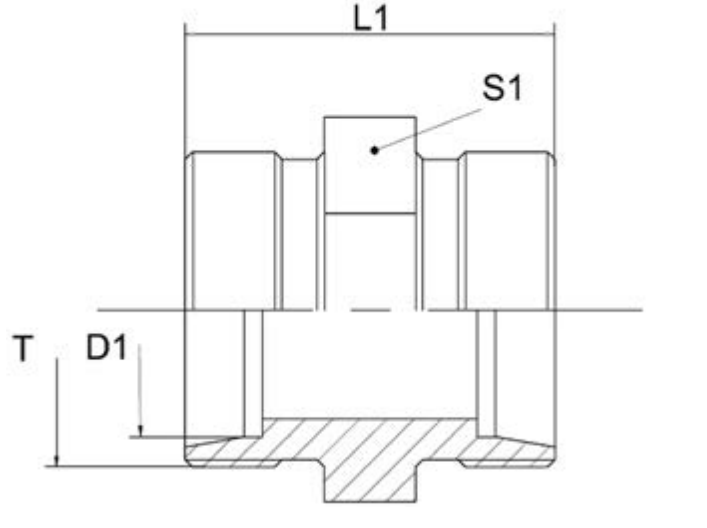

Серия |
Pn, МПа |
Т |
D1, мм |
L1, мм |
S1, мм |
Масса, кг |
М-6-L |
25 |
М12 х 1,5 | 6 | 28 | 12 | 0,02 |
М-8-L | 25 | М14 х 1,5 | 8 | 32 | 14 | 0,03 |
М-10-L | 25 | М16 х 1,5 |
10 |
32 | 17 | 0,03 |
М-12-L | 25 | М18 х 1,5 | 12 | 33 | 19 | 0,04 |
М-15-L | 25 | М22 х 1,5 | 15 | 38 | 24 | 0,06 |
М-18-L | 25 | М26 х 1,5 | 18 | 38 | 27 | 0,08 |
М-22-L | 25 | М30 х 2 | 22 | 44 | 32 | 0,11 |
М-28-L | 25 | М36 х 2 | 28 | 50 | 41 | 0,16 |
М-35-L | 25 | М45 х 2 | 35 | 54 | 46 | 0,26 |
М-42-L | 25 | М52х 2 | 42 | 61 | 55 | 0,34 |
М-8-S | 40 | М16 х 1,5 | 8 | 32 | 17 | 0,05 |
М-10-S | 40 | М18 х 1,5 | 10 | 32 | 19 | 0,05 |
М-12-S | 40 | М20 х 1,5 | 12 | 33 | 22 | 0,06 |
М-14-S | 40 | М22 х 1,5 | 14 | 38 | 24 | 0,09 |
М-16-S | 40 | М24 х 1,5 | 16 | 38 | 27 | 0,10 |
М-20-S | 40 | М30 х 2 | 20 | 44 | 32 | 0,17 |
М-25-S | 40 | М36 х 2 | 25 | 50 | 41 | 0,26 |
М-30-S | 40 | М42 х 2 | 30 | 54 | 46 | 0,31 |
М-38-S | 40 | М52 х 2 | 38 | 61 | 55 | 0,59 |
Характеристики
Рабочее давление | 25 Pn, МПа, 40 Pn, МПа |
