Цена по запросу

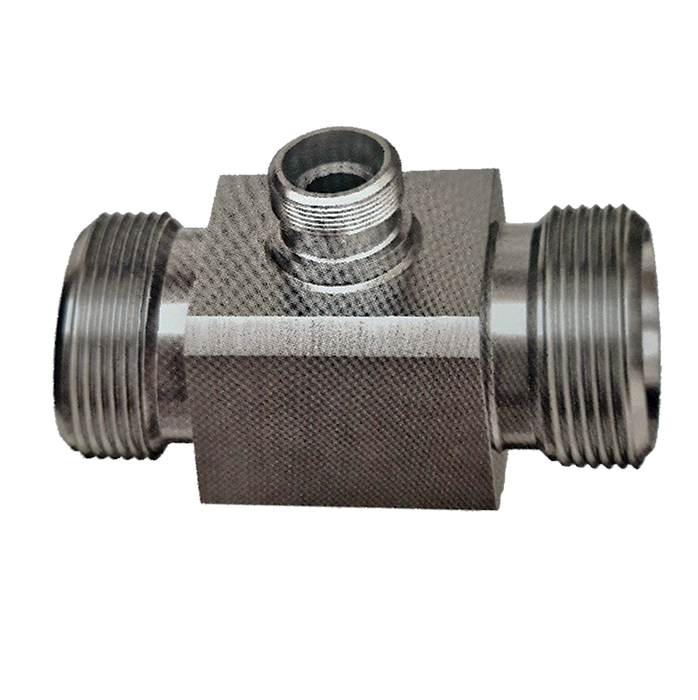

Тройник переходной изготавливается из стали 08Х18Н10 (12Х18Н10Т) и имеет сквозные ступенчатые отверстия, соответствующие диаметрам условного прохода и наружным диаметрам присоединяемых труб.

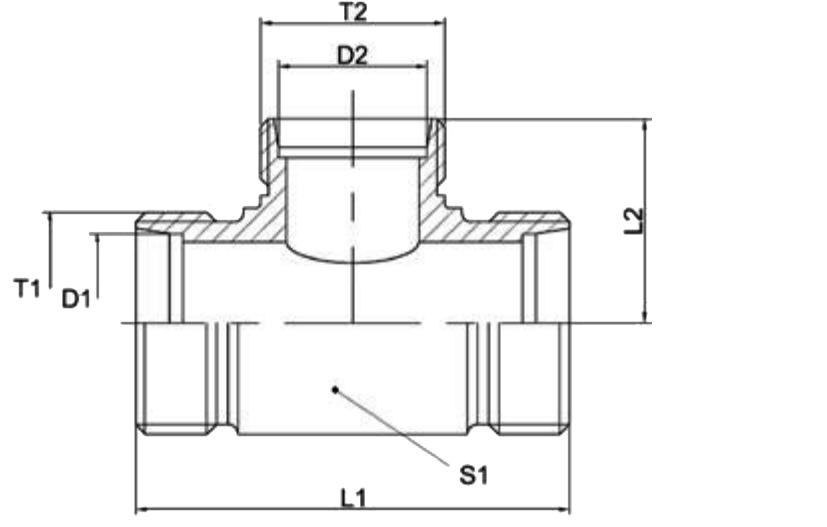

Серия |
Pn, МПа |
Т1 | Т2 |
D1, мм |
D2, мм | L1, мм | L2, мм |
S1, мм |
Масса, кг |
ТП-8-6-L |
25 |
М14 х 1,5 | М12 х 1,5 | 8 | 6 | 40 | 20 | 16 |
0,05 |
ТП-10-8-L |
25 | М16х 1,5 | М14 х 1,5 | 10 | 8 | 42 | 21 | 18 | 0,07 |
ТП-12-8-L | 25 | М18 х 1,5 | М14 х 1,5 |
12 |
8 | 44 | 22 | 21 | 0,08 |
ТП-12-10-L | 25 | М18 х 1,5 | М16 х 1,5 | 12 | 10 | 46 | 23 | 21 | 0,08 |
ТП-15-12-L | 25 | М22 х 1,5 | М18 х 1,5 | 15 | 12 | 50 | 26 | 24 | 0,10 |
ТП-18-15-L | 25 | М26 х 1,5 | М22 х 1,5 | 18 | 15 | 55 | 30 | 28 | 0,16 |
ТП-22-15-L | 25 | М30 х 2 | М22 х 1,5 | 22 | 15 | 60 | 32 | 32 | 0,18 |
ТП-22-18-L | 25 |
М30 х 2 |
М26 х 1,5 | 22 | 18 | 65 | 33 | 32 | 0,22 |
ТП-28-18-L | 25 | М36 х 2 | М26 х 1,5 | 28 | 18 | 68 | 35 | 38 | 0,31 |
ТП-28-22-L | 25 |
М36 х 2 |
М30 х 2 | 28 | 22 | 70 | 37 | 38 | 0,34 |
ТП-35-22-L | 25 |
М45 х 2 |
М30 х 2 | 35 | 22 | 76 | 40 | 47 | 0,44 |
ТП-35-28-L | 25 | М45 х 2 | М36 х 2 | 35 | 28 | 80 | 42 | 47 | 0,53 |
ТП-42-28-L | 25 | М52 х 2 | М36 х 2 | 42 | 28 | 85 | 45 | 55 | 0,70 |
ТП-42-35-L | 25 | М52 х 2 | М45 х 2 | 42 | 35 | 90 | 48 | 55 | 0,80 |
ТП-10-8-S | 40 |
М18 х 1,5 |
М16 х 1,5 | 10 | 8 | 50 | 38 | 21 | 0,09 |
ТП-12-10-S | 40 | М20 х 1,5 | М18 х 1,5 | 12 | 10 | 57 | 40 | 22 | 0,12 |
ТП-14-12-S | 40 | М22 х 1,5 | М20 х 1,5 | 14 | 12 | 60 | 42 | 24 | 0,15 |
ТП-16-14-S | 40 | М24 х 1,5 | М22 х 1,5 | 16 | 14 | 62 | 45 | 27 | 0,19 |
ТП-20-16-S | 40 | М30 х 2 | М24 х 1,5 | 20 | 16 | 70 | 49 | 32 | 0,27 |
ТП-25-16-S | 40 | М36 х 2 | М24 х 1,5 | 25 | 16 | 80 | 53 | 38 | 0,39 |
ТП-25-20-S | 40 | М36 х 2 | М30 х 2 | 25 | 20 | 80 | 56 | 38 | 0,45 |
ТП-30-20-S | 40 | М42 х 2 | М30 х 2 | 30 | 20 | 83 | 61 | 44 | 0,58 |
ТП-30-25-S | 40 | М42 х 2 | М36 х 2 | 30 | 25 | 86 | 65 | 44 | 0,69 |
ТП-38-25-S | 40 | М52 х 2 | М36 х 2 | 38 | 25 | 90 | 72 | 54 | 0,98 |
ТП-38-30-S | 40 | М52 х 2 | М42 х 2 | 38 | 30 | 95 | 77 | 54 | 1,11 |
