Цена по запросу

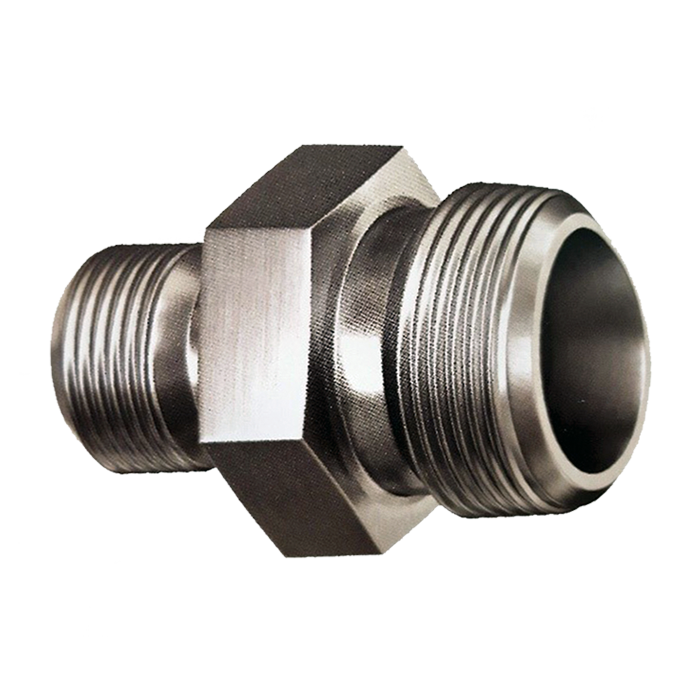

Корпус муфты изготавливается из стали 08Х18Н10 (12Х18Н10Т) и имеет сквозные ступенчатые отверстия, соответствующие диаметрам условного прохода и наружным диаметрам присоединяемых труб.

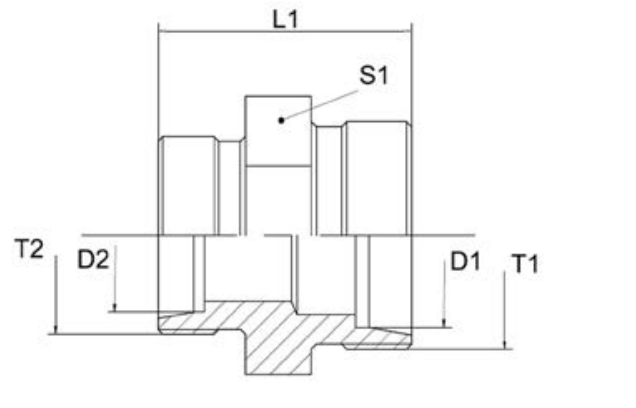

Серия |
Pn, МПа |
Т1 | Т2 |
D1, мм |
D2, мм | L1, мм |
S1, мм |
Масса, кг |
МП-8-6-L |
25 |
М14 х 1,5 | М12 х 1,5 | 8 | 6 | 30 | 14 | 0,02 |
МП-10-6-L | 25 | М16 х 1,5 | М12 х 1,5 | 10 | 6 | 30 | 17 | 0,03 |
МП-10-8-L | 25 | М16 х 1,5 | М14 х 1,5 |
10 |
8 | 32 | 17 | 0,03 |
МП-12-6-L | 25 | М18 х 1,5 | М12 х 1,5 | 12 | 6 | 31 | 19 | 0,03 |
МП-12-8-L | 25 | М18 х 1,5 | М14 х 1,5 | 12 | 8 | 33 | 19 | 0,03 |
МП-12-10-L | 25 | М18 х 1,5 | М16 х 1,5 | 12 | 10 | 33 | 19 | 0,03 |
МП-15-10-L | 25 | М22 х 1,5 | М16 х 1,5 | 15 | 10 | 35 | 24 | 0,04 |
МП-15-12-L | 25 |
М22 х 1,5 |
М18 х 1,5 | 15 | 12 | 36 | 24 | 0,05 |
МП-18-10-L | 25 | М26 х 1,5 | М16 х 1,5 | 18 | 10 | 35 | 27 | 0,06 |
МП-18-12-L | 25 |
М26 х 1,5 |
М18 х 1,5 | 18 | 12 | 36 | 27 | 0,06 |
МП-18-15-L | 25 |
М26 х 1,5 |
М22 х 1,5 | 18 | 15 | 38 | 27 | 0,07 |
МП-22-12-L | 25 | М30 х 2 | М18 х 1,5 | 22 | 12 | 39 | 32 | 0,07 |
МП-22-15-L | 25 | М30 х 2 | М22 х 1,5 | 22 | 15 | 41 | 32 | 0,08 |
МП-22-18-L | 25 | М30 х 2 | М26 х 1,5 | 22 | 18 | 41 | 32 | 0,09 |
МП-28-18-L | 25 |
М36 х 2 |
М26 х 1,5 | 28 | 18 | 44 | 41 | 0,12 |
МП-28-22-L | 25 | М36 х 2 | М30 х 2 | 28 | 22 | 47 | 41 | 0,13 |
МП-35-22-L | 25 | М45 х 2 | М30 х 2 | 35 | 22 | 49 | 46 | 0,18 |
МП-35-28-L | 25 | М45 х 2 | М36 х 2 | 35 | 28 | 52 | 46 | 0,21 |
МП-42-35-L | 25 | М52 х 2 | М45 х 2 | 45 | 35 | 58 | 55 | 0,30 |
МП-10-8-S | 40 | М18 х 1,5 | М16 х 1,5 | 10 | 8 | 32 | 17 | 0,05 |
МП-12-8-S | 40 | М20 х 1,5 | М16 х 1,5 | 12 | 8 | 33 | 19 | 0,05 |
МП-12-10-S | 40 | М20 х 1,5 | М18 х 1,5 | 12 | 10 | 33 | 19 | 0,05 |
МП-14-10-S | 40 | М22 х 1,5 | М18 х 1,5 | 14 | 10 | 35 | 24 | 0,07 |
МП-14-12-S | 40 | М22 х 1,5 | М20 х 1,5 | 14 | 12 | 36 | 24 | 0,07 |
МП-16-10-S | 40 | М24 х 1,5 | М18 х 1,5 | 16 | 10 | 35 | 27 | 0,08 |
МП-16-12-S | 40 | М24 х 1,5 | М20 х 1,5 | 16 | 12 | 36 | 27 | 0,08 |
МП-16-14-S | 40 | М24 х 1,5 | М22 х 1,5 | 16 | 14 | 38 | 27 | 0,09 |
МП-20-10-S | 40 | М30 х 2 | М18 х 1,5 | 20 | 10 | 38 | 32 | 0,11 |
МП-20-12-S | 40 | М30 х 2 | М20 х 1,5 | 20 | 12 | 39 | 32 | 0,13 |
МП-20-16-S | 40 | М30 х 2 | М24 х 1,5 | 20 | 16 | 41 | 32 | 0,13 |
МП-25-16-S | 40 | М36 х 2 | М24 х 1,5 | 25 | 16 | 44 | 41 | 0,18 |
МП-25-20-S | 40 | М36 х 2 | М30 х 2 | 25 | 20 | 47 | 41 | 0,21 |
МП-30-20-S | 40 | М42 х 2 | М30 х 2 | 30 | 20 | 49 | 36 | 0,24 |
МП-30-25-S | 40 | М42 х 2 |
М36 х 2 |
30 | 25 | 52 | 36 | 0,29 |
МП-38-30-S | 40 | М52 х 2 | М42 х 2 | 38 | 30 | 58 | 55 | 0,45 |
