Извещатель пожарный тепловой адресный ИПТ-СА-xR-к Гефест
Извещатель предназначен для обнаружения возгораний в закрытых помещениях различных зданий и сооружений, подачи пускового тока на нагревательный элемент спринклерного оросителя (распылителя) с принудительным (управляемым) пуском (С-ПП) по команде с ПКТС «Олимп».
Данный тип извещателя предназначен для установки в подвесной потолок совместно с оросителем с принудительным пуском. Извещатель с маркировкой «СкА» дополнительно осуществляет контроль вскрытия оросителя и отправку соответствующего извещения на ПКТС «Олимп».
Извещатель пожарный является тепловым максимально-дифференциальным адресным пороговым и предназначен для круглосуточной и непрерывной работы совместно с ПКТС «Олимп».
Подключение извещателя осуществляется к КЛ-240СА и МР из состава ПКТС «Олимп».
Температура срабатывания (устанавливается в КЛ–240АЭ) - от +54 до +100 °С
С помощью программатора адреса ПКТС «Олимп» каждому извещателю присваивается адрес в соответствии с проектом. Извещатели при монтаже устанавливаются непосредственно на С-ПП (Схема подключения извещателей).

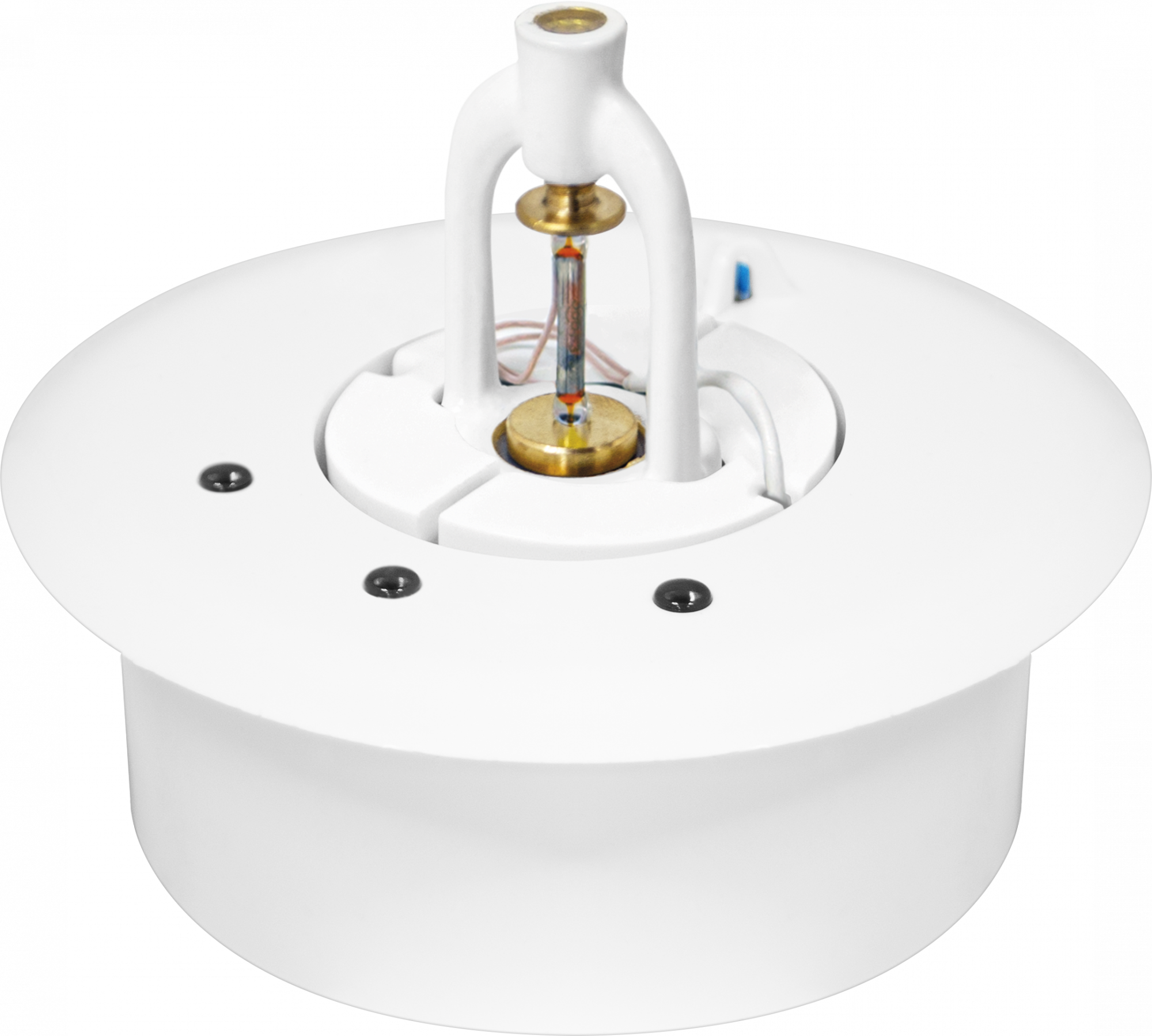

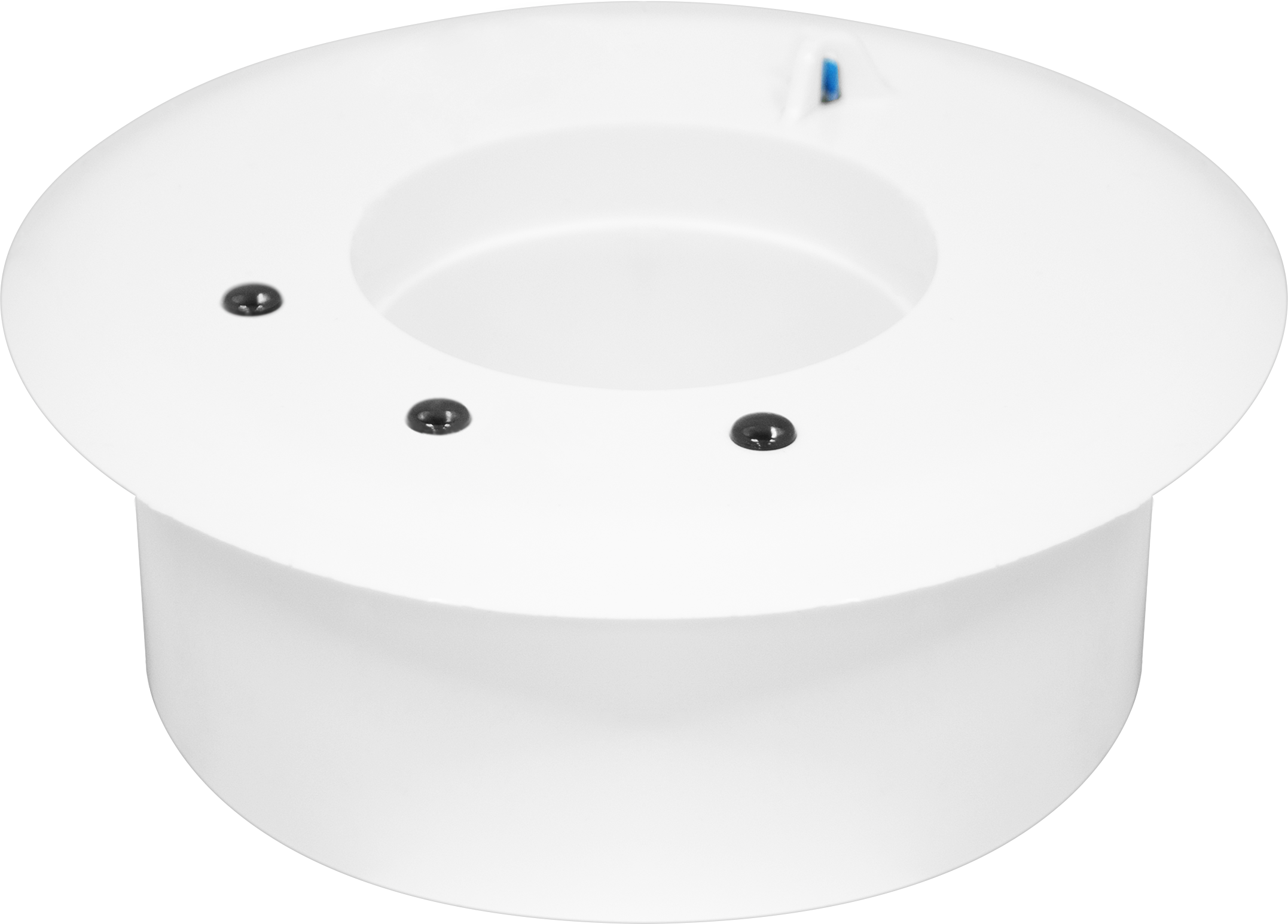

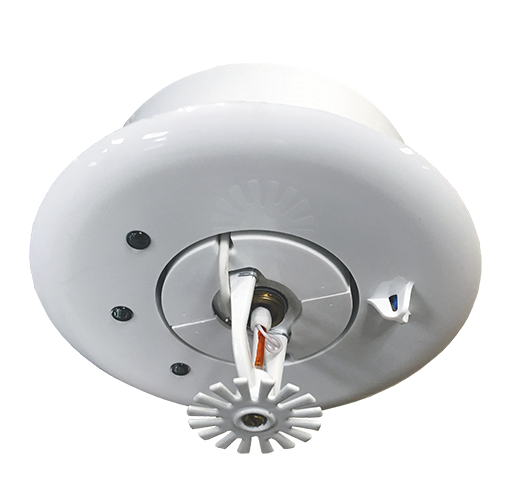

Внешний вид извещателя
Технические характеристики
Параметр | Значение |
Напряжение питания извещателя (МР): | от 18 до 28 В |
Минимальное напряжение в дежурном режиме, при котором обеспечивается возможность принудительного пуска оросителя за время 30 с | 21 В |
Токопотребление от источника питания (клеммы ЛС), не более: во всех режимах, кроме режима «Нагрев» (при 24 В и 24 ºС) в режиме «Нагрев» (в течение 30 с) |
2 мА 220 мА |
Ток потребления по линии АСЛ (клеммы А-В), не более | 0,4 мА |
Время принудительного срабатывания оросителя (начальная температура 20 ºС, напряжение питания 24 В), не более с колбой 57 ºС (оранжевая) 10 с с колбой 68 ºС (красная) 12 с с колбой 93 ºС (зеленая) |
10 с 12 с 15 с |
Время перехода в режим «Неисправность» при КЗ, не более: в дежурном режиме 5 с в режиме «Нагрев» |
5 с 10 мс |
Время перехода в режим «Неисправность» при обрыве НЭ, не более: в дежурном режиме в режиме «Нагрев» |
5 с 50 мс |
Тип / длина (не менее) кабелей подключения извещателя: к ПКТС «Олимп» к С-ПП |
4х0,35/0,15м 2х0,2/0,15 м |
Электрическое сопротивление изоляции, не менее | 20 МОм |
Средняя наработка на отказ, не менее | 60 000 ч |
Диапазон рабочих температур | –20 … +80 °С |
Извещатель пожарный тепловой ИПТ-АЭ-с Гефест рассчитан на работу в составе ПКТС «Олимп».
Средний срок службы, не менее 10 лет.

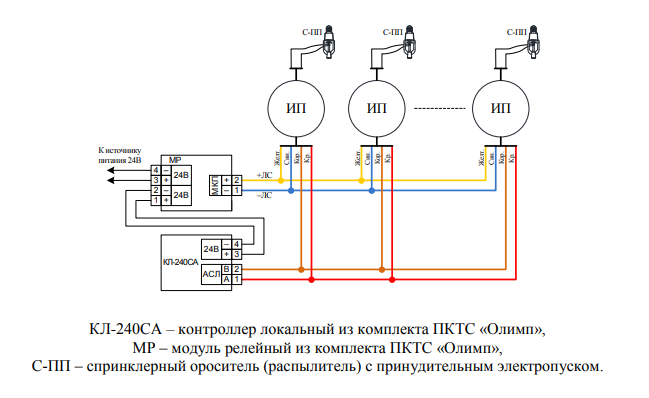

Схема подключения извещателей
Условные обозначения (наименования) извещателей в документации и при заказе:
ИП 101-003-xR / СкА (ИПТ-СкА-xR-к Гефест)
ИП 101-003/1-xR / СА (ИПТ-СА-xR-к Гефест)
ИПТ – извещатель пожарный тепловой;
СА – адресный с модулем контроля и пуска;
СкА – адресный с модулем контроля и пуска, с контролем вскрытия оросителя;
х – класс ИП по температуре срабатывания (см. табл. 1);
R – дифференциальный;
к – исполнение в круглом корпусе для установки на оросителе;
101 – тепловой с использованием зависимости электрического сопротивления элементов от температуры;
003 (003/1) – порядковые номера разработок.
Таблица 1
Класс извещателя |
Температура срабатывания |
А1 |
57 ± 2 °С |
А2 | 68± 2 °С |
А3 | 74± 2 °С |
B | 79± 2 °С |
С | 93 ± 2 |
Масса | не более 0,2 |
Модель | ИПТ-СА-A1R-к Гефест |
