Извещатель пожарный тепловой адресный ИПТ-СА-AxR-л Гефест
Извещатели предназначены для подачи пускового тока на нагревательный элемент спринклерного оросителя (распылителя) с принудительным (управляемым) пуском (С-ПП) по команде с ПКТС «Олимп».
Извещатели пожарные является тепловыми максимально-дифференциальными адресными пороговым и предназначены для круглосуточной и непрерывной работы совместно с ПКТС «Олимп».
Подключение извещателя осуществляется к КЛ-240СА и МР из состава ПКТС «Олимп».
Технические характеристики
Параметр |
Значение |
Напряжение питания извещателя (от МР) |
от 18 до 28 В |
Минимальное напряжение в дежурном режиме, при котором обеспечивается возможность принудительного пуска оросителя за время 30 с |
21 В |
Токопотребление от источника питания (клеммы ЛС), не более: во всех режимах, кроме режима «Нагрев» (при 24 В и 24 ºС) в режиме «Нагрев» (в течение 30 с) |
2 мА 220 мА |
Ток потребления по линии АСЛ (клеммы А-В), не более |
0,4 мА |
Время принудительного срабатывания оросителя (начальная температура 20 ºС, напряжение питания 24 В), не более с колбой 57 ºС (оранжевая) 10 с с колбой 68 ºС (красная) 12 с с колбой 93 ºС (зеленая) |
10 с 12 с 15 с |
Время перехода в режим «Неисправность» при КЗ, не более: в дежурном режиме в режиме «Нагрев» |
5 с 10 мс |
Время перехода в режим «Неисправность» при обрыве НЭ, не более: в дежурном режиме в режиме «Нагрев» |
5 с 50 мс |
Электрическое сопротивление изоляции, не менее |
20 МОм |
Средняя наработка на отказ, не менее |
60 000 ч |
Диапазон рабочих температур |
–20 … +80 °С |
Извещатель пожарный тепловой ИПТ-CА-л Гефест рассчитан на работу в составе ПКТС «Олимп».
Извещатель предназначен для обнаружения возгораний в закрытых помещениях различных зданий и сооружений.
Средний срок службы, не менее 10 лет.

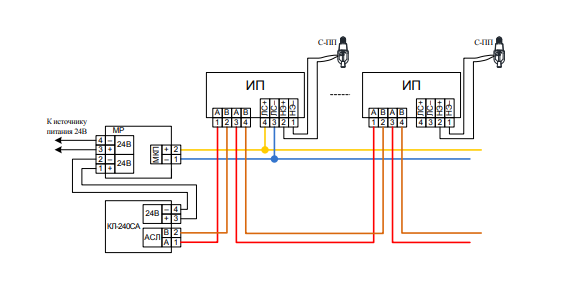

Схема подключений
Условные обозначения (наименования) извещателей в документации и при заказе:
ИП 101-008-xR / СкА (ИПТ-СкА-xR-л Гефест)
ИП 101-008/1-xR / СА (ИПТ-СА-xR-л Гефест)
ИП 101-008/2-xR (ИПТ-А-xR-л Гефест)
ИПТ – извещатель пожарный тепловой;
СА – адресный с модулем контроля и пуска;
СкА – адресный с модулем контроля и пуска, с контролем вскрытия оросителя;
А – адресный;
х – класс ИП по температуре срабатывания (см. табл. 1);
R – дифференциальный;
л – обозначение исполнения корпуса;
101 – тепловой с использованием зависимости электрического сопротивления элементов от температуры;
008 (008/*) – порядковые номера разработок.
Таблица 1
Класс извещателя |
Температура срабатывания - 57 ± 2 °С |
А1 |
57 ± 2 °С |
А2 | 68± 2 °С |
А3 | 74± 2 °С |
Модель | ИПТ-СА-AxR-л Гефест |
