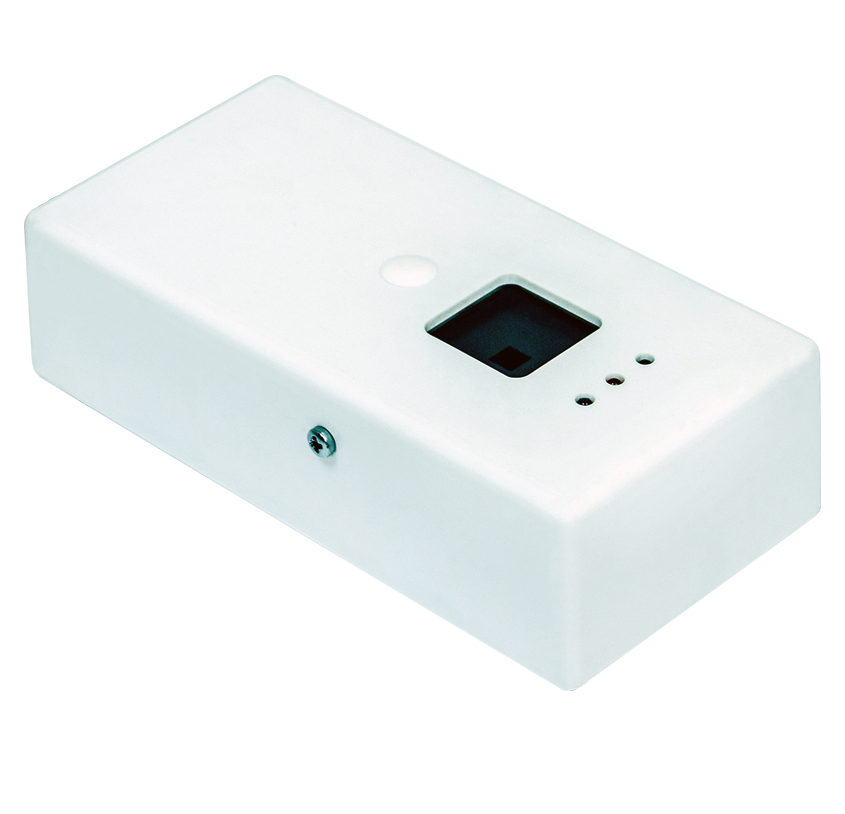

Извещатель пожарный пламени сателлитный адресный ИПП-А-y IP41 Гефест
Извещатели предназначены для обнаружения возгораний в закрытых помещениях различных зданий и сооружений.
Извещатели с маркировкой «СА» и «СкА» дополнительно предназначены для подачи пускового тока на нагревательный элемент спринклерного оросителя (распылителя) с принудительным (управляемым) пуском (СПП) по команде с ПКТС «Олимп». Извещатель с маркировкой «СкА» дополнительно осуществляет контроль вскрытия оросителя и отправку соответствующего извещения на ПКТС «Олимп».
Технические характеристики
Параметр | Значение |
Дальность обнаружения тестовых очагов ТП-5, ТП-6 (по ГОСТ Р 53325): 1 класс 2 класс 3 класс 4 класс |
25 м 17 м 12 м до 40 м* |
Диаметр зоны обнаружения возгорания на расчетной дальности | до 9 м |
Реагирует на излучение пламени, спектр которого лежит в диапазоне | 750–1050 нм |
Время срабатывания извещателя, не более | 30 с |
Напряжение питания извещателя (от МР) | от 18 до 28 В |
Минимальное напряжение в дежурном режиме, при котором обеспечивается возможность принудительного пуска оросителя за время 30 с |
21 В |
Токопотребление от источника питания (клеммы ЛС), не более: во всех режимах, кроме режима «Нагрев» (при 24 В и 24 ºС) в режиме «Нагрев» (в течение 30 с) |
2 мА 220 мА |
Ток потребления по линии АСЛ (клеммы А-В), не более | 0,4 мА |
Время принудительного срабатывания оросителя (начальная температура 20 ºС, напряжение питания 24 В), не более: с колбой 57 ºС (оранжевая) 10 с с колбой 68 ºС (красная) 12 с с колбой 93 ºС (зеленая) |
10 с 12 с 15 с |
Время перехода в режим «Неисправность» при КЗ, не более: в дежурном режиме 5 с в режиме «Нагрев» |
5 с 10 мс |
Время перехода в режим «Неисправность» при обрыве НЭ, не более: в дежурном режиме в режиме «Нагрев» |
5 с 50 мс |
Не реагирует на фоновую засветку при максимальной освещенности, не менее: люминесцентными лампами лампами накаливания |
2500 лк 250 лк |
Электрическое сопротивление изоляции, не менее | 20 МОм |
Средняя наработка на отказ, не менее | 60 000 ч |
Диапазон рабочих температур | –20 … +80 °С |
Масса извещателя, не более с кронштейном |
0,35 кг 0,45 кг |
* – требуемая дальность указывается при заказе
** – извещатель находится в режиме «Нагрев» в течение 30 с
Извещатели пожарные пламени адресные предназначены для круглосуточной и непрерывной работы совместно с ПКТС «Олимп».
Подключение извещателя осуществляется к КЛ-240СА и МР из состава ПКТС «Олимп».
С помощью программатора адреса ПКТС «Олимп» каждому извещателю присваивается адрес в соответствии с проектом.

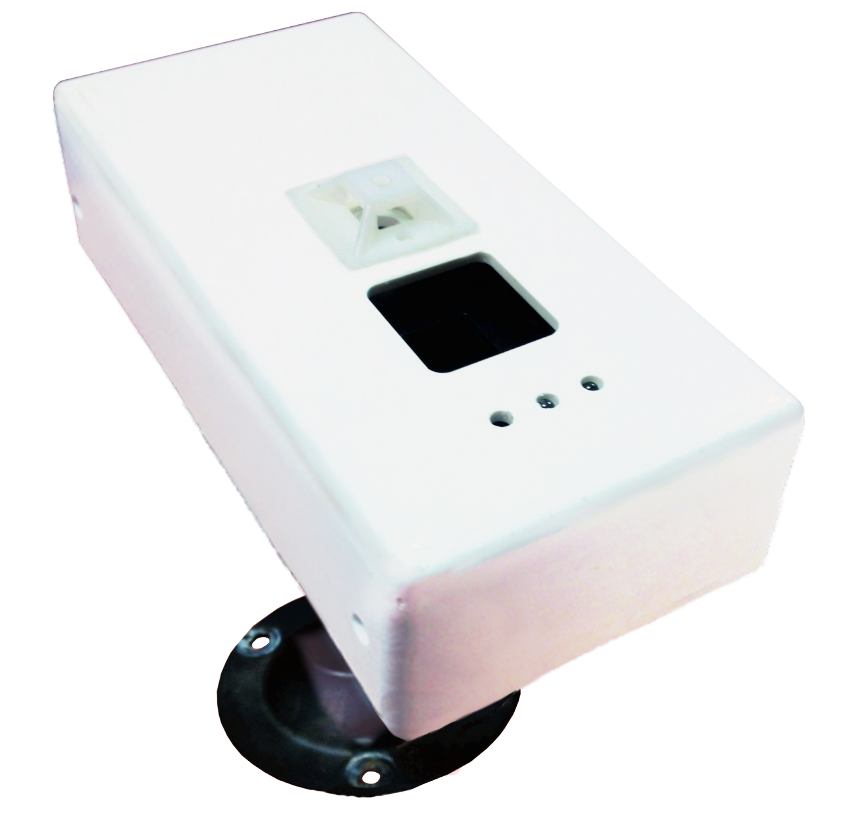

Извещатели устанавливаются на покрытиях, перекрытиях (потолках), стенах или колоннах на поворотном кронштейне, входящем в комплект поставки. С помощью юстировочного устройства ЛП «Гефест» КФСТ.468172.002 поворотный кронштейн должен быть выставлен таким образом, чтобы направить оптическую систему извещателя на зону контроля в соответствии с проектом.

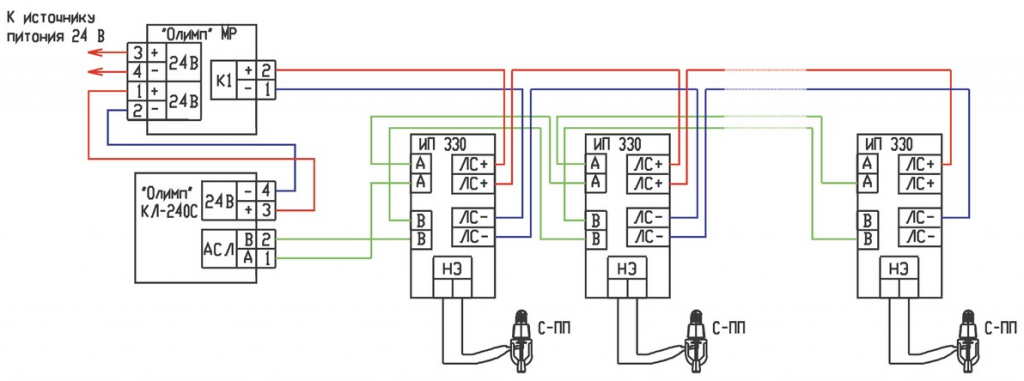

Схема подключений
ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ПЛАМЕНИ
ОБОЗНАЧЕНИЕ ТИПА, СВОЙСТВ И ИСПОЛНЕНИЯ КОРПУСА ИПП
ИПП- А - у - IP41 Гефест, где:
А - А - адресный;
СА - адресный с МКП (модуль контроля и пуска);
СкА - СА с контролем вскрытия оросителя;
А - адресный эстафетный;
у - дальность обнаружения тестовых очагов (12, 17, 25, 40 м)
IP41 - степень защиты (IP41, IP66)
Модель | ИПП-А-y-IP41 |
