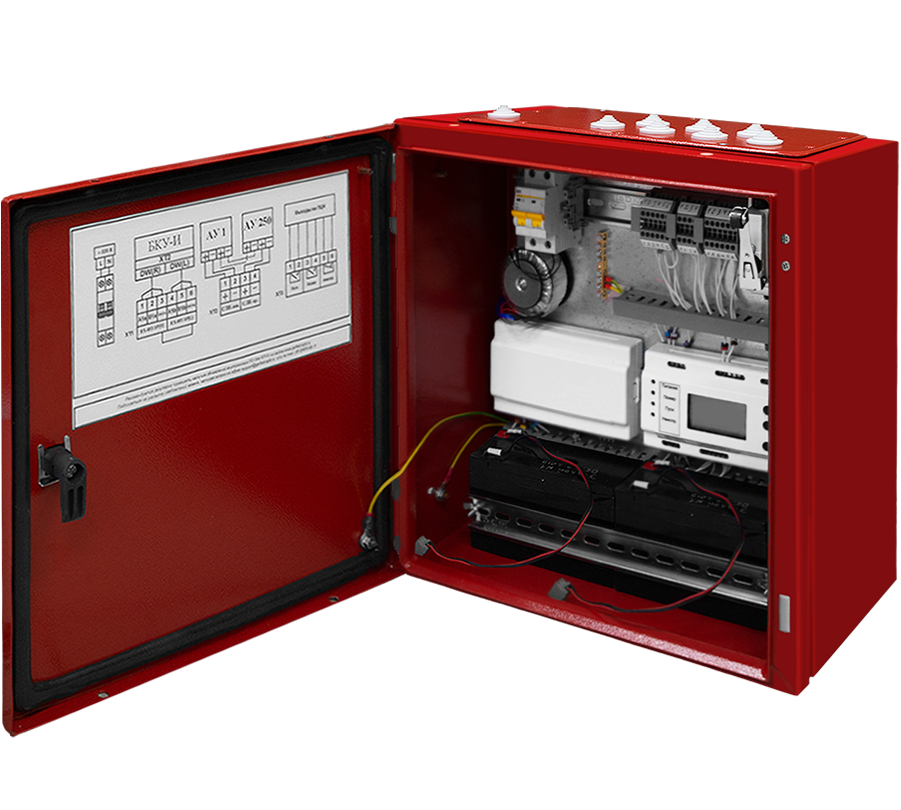

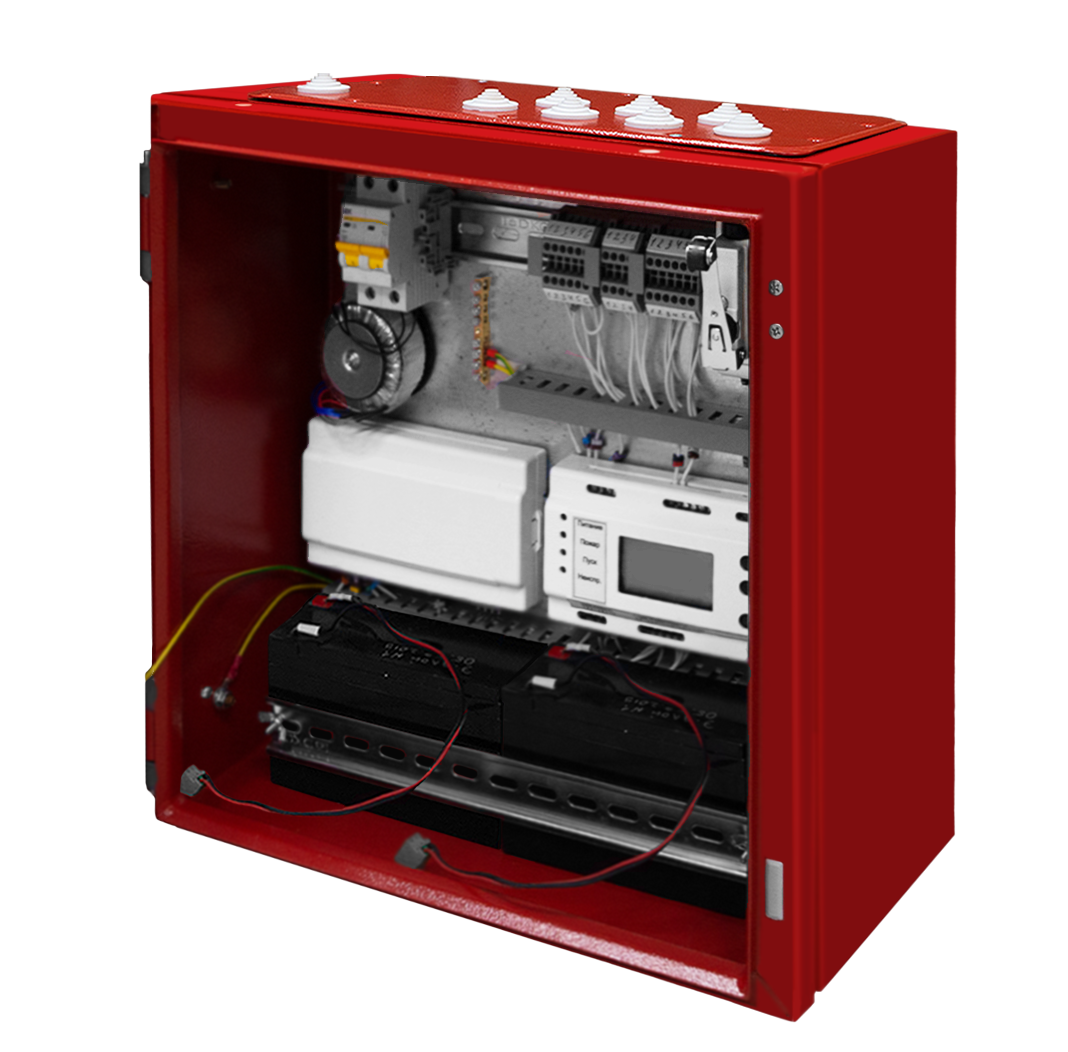

КЛ-И является промежуточным элементом между БКУ-И и адресными устройствами.
Предназначен для контроля и управления АУ по командам с БКУ-И.
Совместно с БКУ-И выполняет функции ППКУП. Является обязательным компонентом ПКТС «Олимп-И».
Устанавливается на объекте в непосредственной близости от адресных устройств для минимизации длины линии связи (СЛИ) с АУ.
Назначение:
• обмен информацией с АУ и контроль их состояния;
• автоматический контроль исправности СЛИ;
• обмен информацией с БКУ-И (интерфейс RS-485), трансляция событий и команд между БКУ-И и АУ.
Особенность:
• 2-проводная адресная кольцевая линия связи (шлейф) СЛИ с возможностью ответвлений;
• питание АУ и обмен информацией с ними по СЛИ;
• возможность подключения 250 АУ;
• 3 релейных выхода (Пожар, Пуск, Неисправность);
• дисплей для удобства диагностики и пусконаладки.
Совместимость
Информационная и электрическая совместимость с:
• Адресно-аналоговыми извещателями пожарными:
• ИПТ-СИ (сателлитные ИП);
• ИПТ-И-л;
• ИПД-И;
• ИПР-И;
• УДП-И;
• Модули контроля (МК):
• МКС-И;
• МКВ2-И;
• МКВ2А-И;
• МКВ4-И;
• МКР2-И;
• МКР4-И;
• МКВ2Р2-И;
• МКО(С)-И;
• МКО(В)-И;
• компьютер с ПО «Тест КЛ-И».
Технические характеристики:
|
Параметр |
Значение |
|
Напряжение сети основного электропитания: номинальное допустимое |
~230 В (50 Гц) от 195 до 253 В |
|
Резервное электропитание |
2 аккум. 12 В, 7 Ач (поставляется отдельно) |
| Максимальное число подключаемых АУ | 250 |
|
Параметры СЛ-И: максимальный рабочий ток ток ограничения (КЗ), не менее максимальное суммарное сопротивление проводов |
200 мА 250 мА 50 Ом (при 250 АУ) |
|
Время технической готовности СЛИ с 250-ю сателлитными ИП и/или МКС-И после полного разряда их ионисторов, не более |
48 часов * |
| Выходы на ПЦН | 4 |

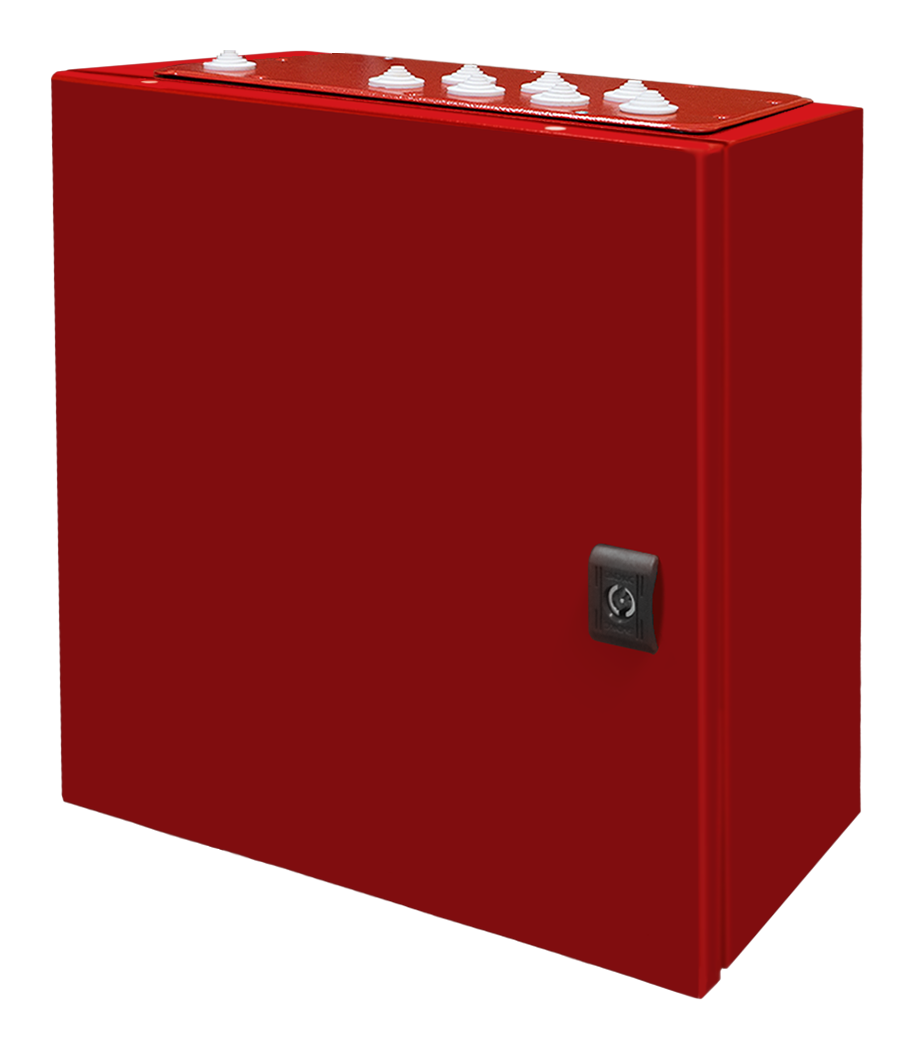

| Степень защиты оболочки | IP55 |
| Габаритные размеры без учета крепежа, не более | 420х400х200 мм |
| Масса, не более |
14 кг |
| Выход на ПЦН | 4 |
| Допустимый диапазон изменения напряжения питания | 195 – 253 В |
| Максимальное количество подключаемых адресных устройств | 250 |
| Максимальные напряжение и ток, коммутируемые в нагрузку | 60 В ток, 0,1 А |
| Масса | 14 кг |
| Номинальное значение напряжения питания | ~230 В (50 Гц) |
| Номинальное напряжение | 24 В (в СЛИ для питания АУ) |
| Размеры | 420х400х200 мм |
| Степень защиты | IP55 |
| Температура эксплуатации | от - 5 до 55 °C |
| Ток, потребляемый от сети | 0,114 А |
| Токопотребление в СЛИ | максимальный ток 200 мА, максимальный ток при КЗ 250 мА |
| Электропитание: ток, не более | 200 мА |
Оросители "Аква-Гефест"
Количество управляемых спринклеров, обеспечивающих защиту больших объектов, может достигать нескольких тысяч. Соответственно, система контроля и управления должна обеспечивать до нескольких тысяч зон тушения с динамически формируемыми группами спринклеров. Для реализации данной функции и была разработана система «Олимп-И». На нижнем уровне зоны пожаротушения формируются программно-аппаратным способом локальным контроллером КЛ-И. На верхнем уровне зоны пожаротушения формируются и контролируются блоком контроля и управления БКУ-И.
Количество одновременно запускаемых оросителей программируется на панели БКУ-И и определяется исходя из максимального количества оросителей работу которых может обеспечить насосная станция пожаротушения.
Обычные системы пожарной автоматики специализируются на обслуживании единичных зон пожаротушения. В редких случаях требуется формирование двух, трех десятков зон. Система «Олимп-И» может обеспечивать обслуживание нескольких тысяч свободно программируемых зон тушения.
При этом система "Олимп-И" позволяет реализовать систему пожарной сигнализации, оповещения и запуска управляемого спринклерного пожаротушения.
Возможна организация Группового статического пуска управляемых оросителей от стороннего ППУ. Для реализации данного решения Вам потребуется УК-Д(06)СЭ и специальные оросители или распылители предназначенные для совместной работы с УК-Д.
