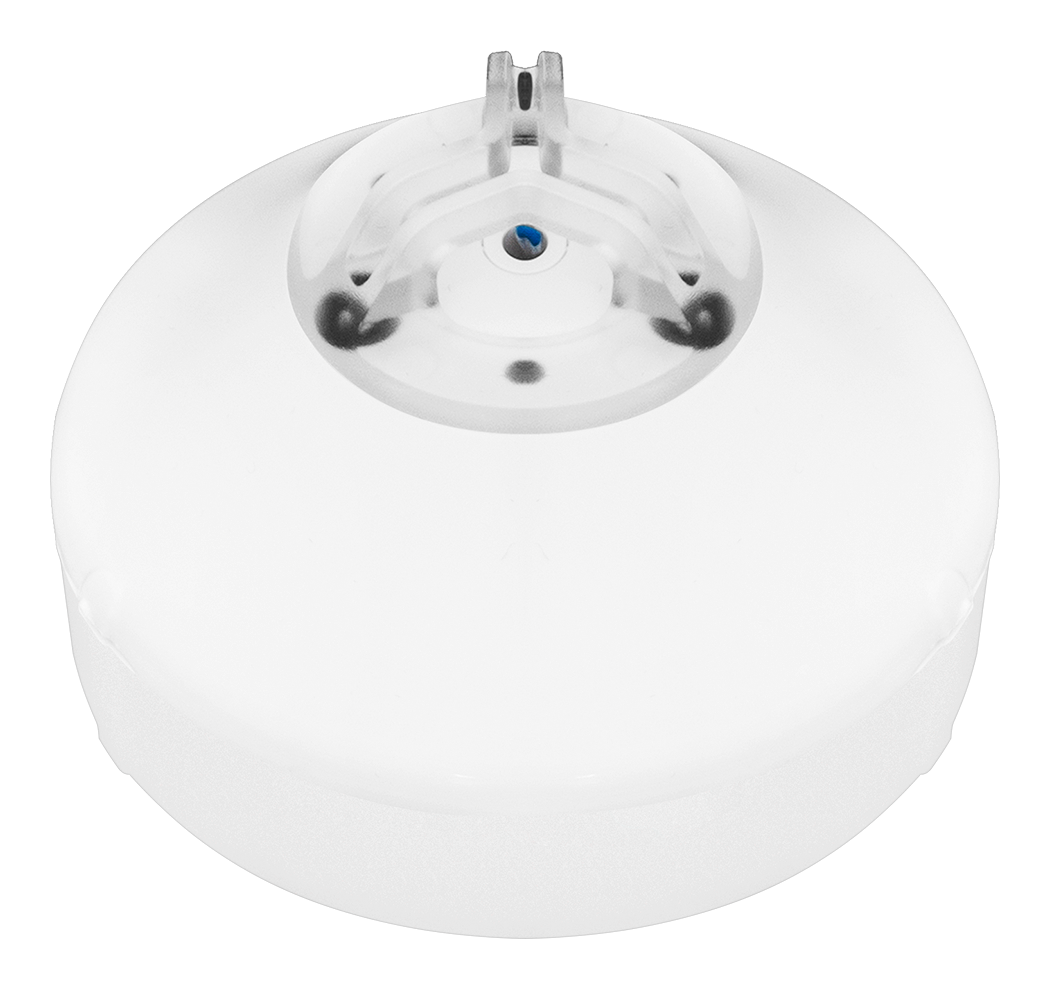

ИПТ-СИ-л (ИПС 101-006-PR).
Дополнительно (к традиционным извещателям) имеет в своем составе устройство управления спринклерным оросителем (СО-КПП).
Содержит блок ионисторов (суперконденсаторов), запасенная энергия которых используется для принудительного электропуска (нагрева) СО-КПП по команде с БКУ-И.
Назначение извещателей пожарных сателлитных автоматических адресноаналоговых
• обнаружение пожара по величине температуры или скорости ее нарастания;
• управление (принудительный пуск) СО-КПП по команде;
• контроль состояния СО-КПП и линии связи с ним.
Особенности:
• конфигурируемый температурный порог срабатывания ИПТ (54 – 100°С, шаг 1°С);
• установка максимального или максимально-дифференциального режимов работы;
• устанавливаются в непосредственной близости от своего СО-КПП, возможность установки в подвесной потолок;
• принудительный пуск своего СО-КПП по команде с БКУ-И;
• контроль вскрытия СО-КПП;
• контроль линии связи с СО-КПП на обрыв и КЗ;
• до 39 зависимых сателлитных ИП и МКС-И (адреса конфигурируются);
• 3 типа корпуса («л», «ку» и «кс»);
• крепление на СО-КПП с возможностью установки в подвесной потолок (корпуса «ку» и «кс»);
• крепление непосредственно на потолок или на специальных кронштейнах на трубопровод или на тросы (корпус «л»).
Совместимость
• контроллер локальный КЛ-И и КЛ-И-2;
• СО-КПП «Аква-Гефест» (20 Ом);
• программатор адреса ПА-И.
Технические характеристики:
| Параметр | Максимальное значение |
| Напряжение в СЛИ (модулированное по амплитуде) | до 26 В |
| Температура срабатывания (устанавливается программно) | от +54 до +100 °С |
|
Ток потребления по линии СЛИ, не более во всех остальных режимах в режиме «Заряд ионисторов» |
0,15 мА 18 мА |
|
Время принудительного срабатывания оросителя (начальная температура 20 ºС), не более с колбой 57 ºС (оранжевая) с колбой 68 ºС (красная) с колбой 93 ºС (зеленая) |
5 с 6 с 8 с |
| Максимальное сечение проводников, подключаемых к клеммам * | 1,5 мм² |
| Электрическое сопротивление изоляции, не менее | 20 МОм |
| Средняя наработка на отказ, не менее | 60 000 ч |
| Средний срок службы, не менее | 10 лет |
|
Степень защиты оболочки |
IP41 |
| Габаритные размеры, не более | 54 мм, Ø 89 мм |
| Диапазон рабочих температур | –20 … +60 °С |
| Масса, не более | 0,2 кг |
| Время принудительного срабатывания оросителя | с колбой 57 ºС - 5 с, с колбой 68 ºС - 6 с, с колбой 93 ºС - 8 с |
| Габаритные размеры | 54 мм, Ø 89 мм |
| Диапазон эксплуатационных температур | от -20 до +60 °С |
| Максимальное сечение проводников, подключаемых к клеммам | 1,5 мм² |
| Масса, не более | 0,2 |
| Средний срок службы | 10 лет |
| Средняя наработка на отказ | 60 000 ч |
| Степень защиты | IP41 |
| Температура срабатывания | от +54 до +100 °С |
| Токопотребление от СЛИ, не более | в дежурном режиме 0,15 мА, в режиме подзаряда встроенного источника питания 18 мА |
| Электрическое сопротивление изоляции | 20 МОм |
Оросители "Аква-Гефест"
Количество управляемых спринклеров, обеспечивающих защиту больших объектов, может достигать нескольких тысяч. Соответственно, система контроля и управления должна обеспечивать до нескольких тысяч зон тушения с динамически формируемыми группами спринклеров. Для реализации данной функции и была разработана система «Олимп-И». На нижнем уровне зоны пожаротушения формируются программно-аппаратным способом локальным контроллером КЛ-И. На верхнем уровне зоны пожаротушения формируются и контролируются блоком контроля и управления БКУ-И.
Количество одновременно запускаемых оросителей программируется на панели БКУ-И и определяется исходя из максимального количества оросителей работу которых может обеспечить насосная станция пожаротушения.
Обычные системы пожарной автоматики специализируются на обслуживании единичных зон пожаротушения. В редких случаях требуется формирование двух, трех десятков зон. Система «Олимп-И» может обеспечивать обслуживание нескольких тысяч свободно программируемых зон тушения.
При этом система "Олимп-И" позволяет реализовать систему пожарной сигнализации, оповещения и запуска управляемого спринклерного пожаротушения.
Возможна организация Группового статического пуска управляемых оросителей от стороннего ППУ. Для реализации данного решения Вам потребуется УК-Д(06)СЭ и специальные оросители или распылители предназначенные для совместной работы с УК-Д.
