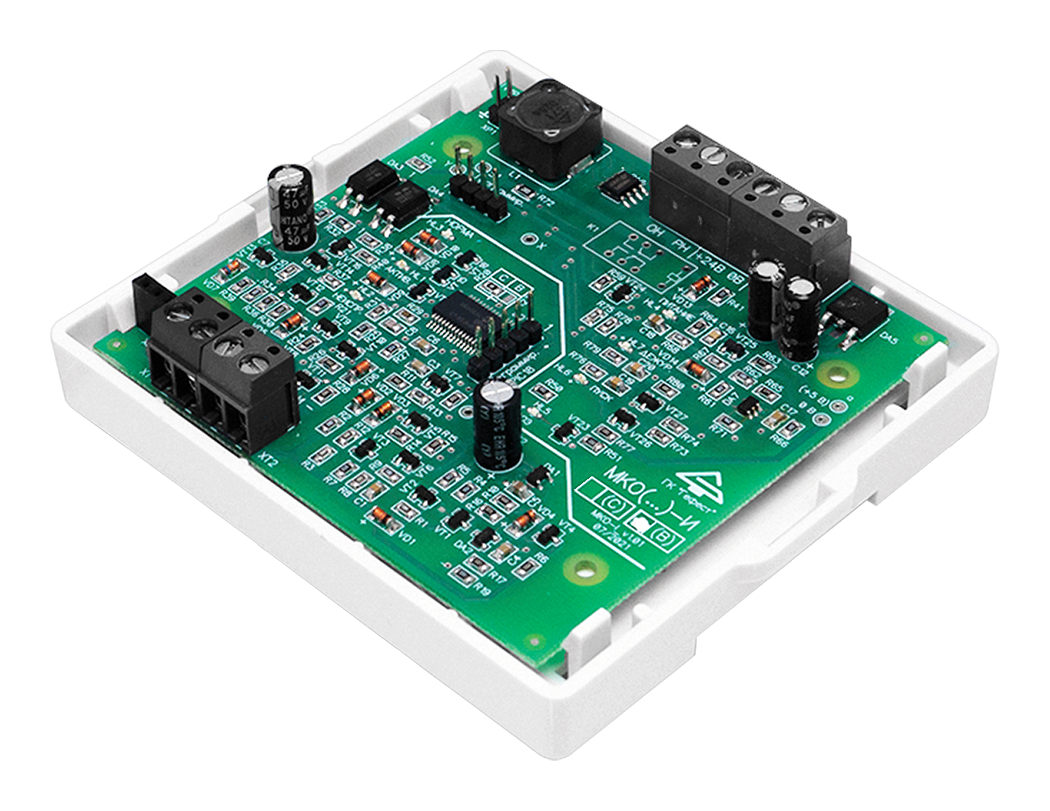

-И-плата-изометрия.png "Модуль контроля оповещения МКО(В)-И")

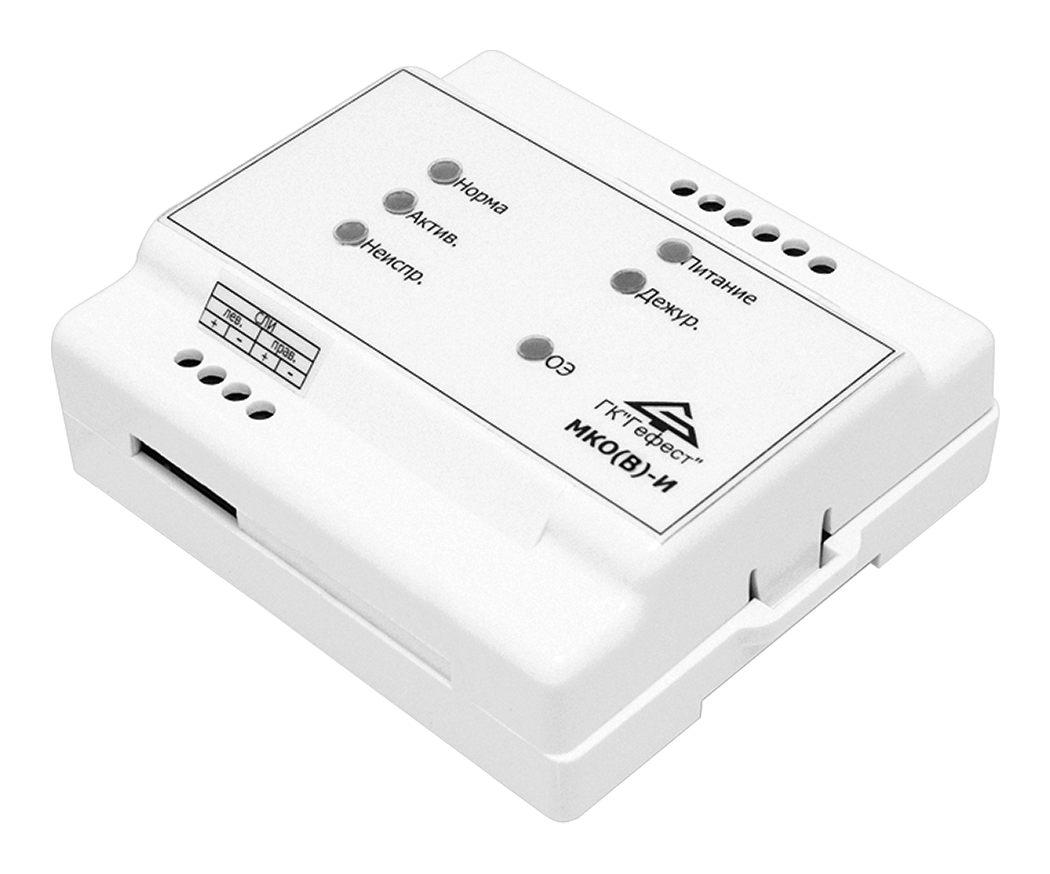

Модуль контроля оповещения предназначен для контроля и управления группой световых и звуковых оповещателей с питанием 24 В.
МКО(В)-И предназначен для подключения и питания постоянно включенных световых оповещателей (например, табличек «Выход»). МКО(В)-И не осуществляет смену полярности напряжения питания линии оповещения (ЛО). По команде с БКУ-И позволяет автоматически управлять (включение / выключение) режимом мигания оповещателя
Особенности:
• контроль и управление световыми и звуковыми оповещателями, включенными постоянно (например, оповещателями «Выход»);

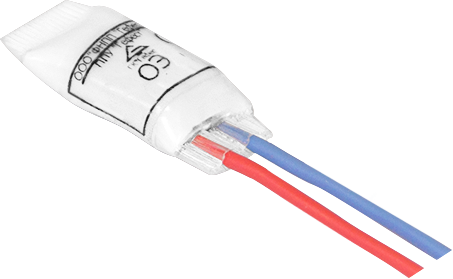

• автоматический контроль исправности линии оповещения (ЛО) на обрыв и КЗ (по наличию ответа от «ОЭ-МКО»);
• самовосстановление ЛО после КЗ;
• 2 режима работы:
- прямая полярность;
- прямая полярность с миганием.
• необходим внешний источник электропитания оповещателей (24 В);
• контроль исправности внешнего источника питания 24 В и величины его выходного напряжения;
• возможность гибкого конфигурирования логического события для активации оповещения и начального состояния (смены);
• возможность установки на DIN-рейку.
Совместимость
• контроллер локальный КЛ-И;
• оповещатели пожарные световые и звуковые с питанием 24 В;
• программатор адреса ПА-И.
Технические характеристики:
| Параметр | Максимальное значение |
| Напряжение в СЛИ (модулированное по амплитуде) | до 26 В |
|
Токопотребление от СЛИ, не более |
0,15 мА |
|
Напряжение питания оповещателей (от внешнего источника) номинальное допустимое ток, не менее * |
24 В 19 – 27 В 2,2 А |
|
Пороги определения пониженного напряжения питания порог «Неисправность» порог «Норма» |
менее 19 В более 21 В |
|
Максимальный ток для питания оповещателей (от БП) собственный ток потребления для питания оповещателей |
20 мА 700 мА |
| Частота в режиме мигания | 0,5 – 2 Гц |
| Средняя наработка на отказ, не менее | 60 000 ч |
| Средний срок службы, не менее | 10 лет |
|
Степень защиты оболочки |
IP30 |
| Диапазон рабочих температур | от - 5 до 55 °C |
| Габаритные размеры, не более | 93х104х34 мм |
| Масса, не более |
0,2 кг |
* – необходимо для корректного определения КЗ в ЛО.

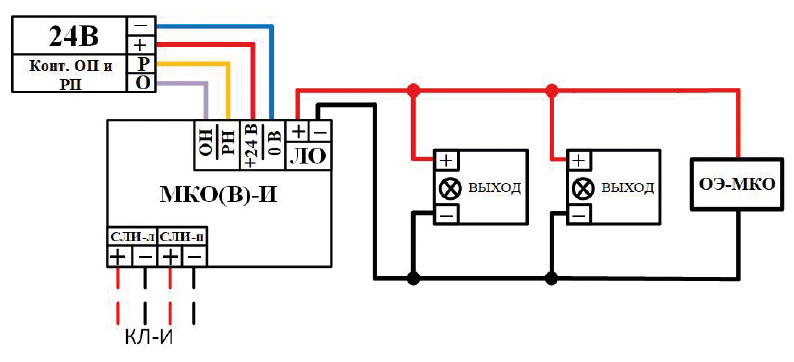

МКО(В)-И предназначен для подключения постоянно включенных световых оповещателей.
Не осуществляет смену полярности напряжения ЛО. По команде с БКУ-И возможен переход в мигающий режим.
| Напряжение питания оповещателей | напряжение номинальное 24 В, напряжение допустимое 19 – 27 В |
| Диапазон эксплуатационных температур | от - 5 до 55 °C |
| Масса, не более | 0,2 кг |
| Напряжение в СЛИ (модулированное по амплитуде) | до 26 В |
| Средняя наработка на отказ | 60 000 ч |
| Срок службы, не менее | 10 лет |
| Степень защиты | IP30 |
| Ток, потребляемый от сети | 20 мА |
| Токопотребление от СЛИ, не более | 0,15 мА |
| Частота в режиме мигания | 0,5 – 2 Гц |
OKЛ
На рисунках ниже изображены примеры подключения к ПКТС "Олимп-И" исполнительного устройства (ИУ) с внешним питанием.
Пример 1
Возможности управления ИУ
| Применяемое устройство | Питание ИУ | ||
| =24 В | ~220 В | ~380 В | |
| УКЛСиП(С)24 |
· (возможно управление реверсивным приводом) |
– | – |
| УКЛСиП(С)220 | – |
· (ток привода не более 3А, возможно управление реверсивным приводом) |
– |
| УКЛСиП(С)220Б | – |
· (управление реверсивным приводом с электронным управлением, например, типа BLE230) |
– |
| БКП220 | – | • * | – |
| БКП380 | – | - |
• * |
| БКП380/2 | – | - |
• * |
* – допустимый ток привода определяется внешним контактором
Пример 2
Возможности управления ИУ
| Применяемое устройство | Питание ИУ | |
| ~220 В | ~380 В | |
| БКП220/Р |
• * |
– |
| БКП220/РК |
– |
|
| БКП380/Р | – | • * |
* – управление реверсивным приводом, допустимый ток привода определяется внешним контактором
