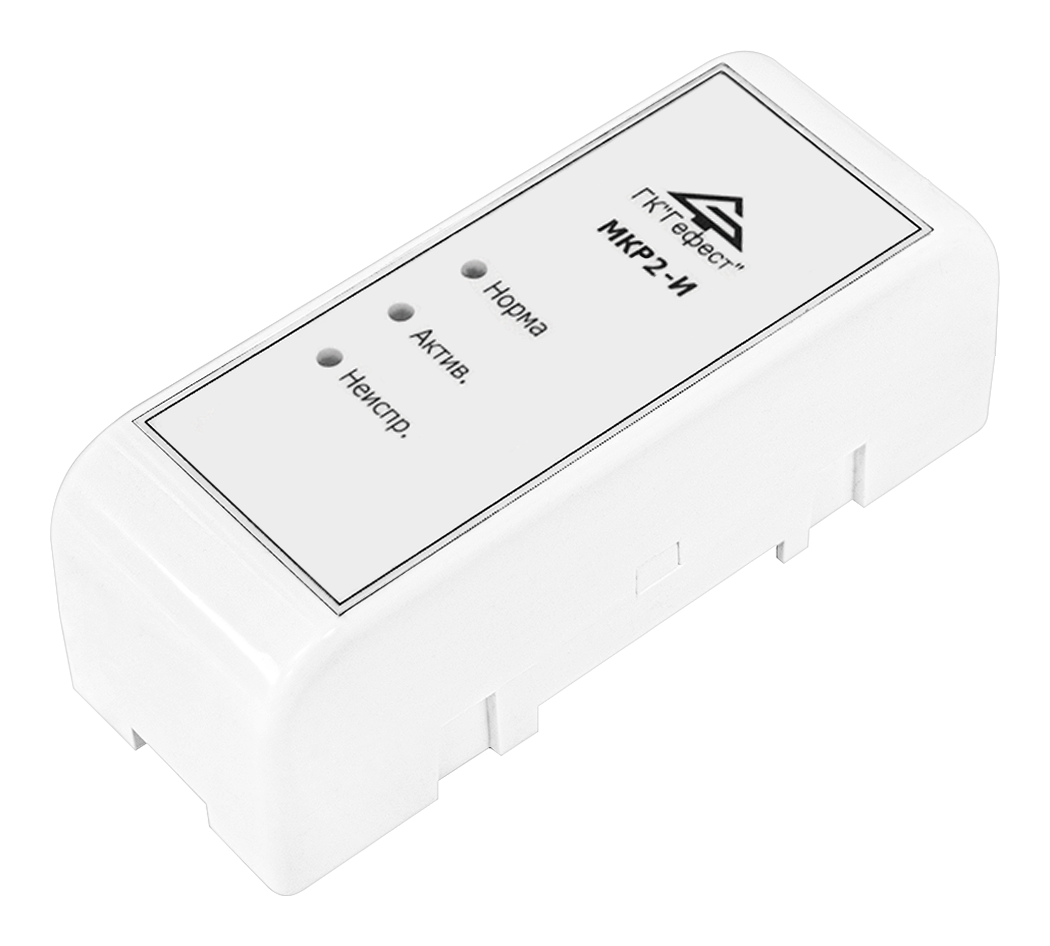

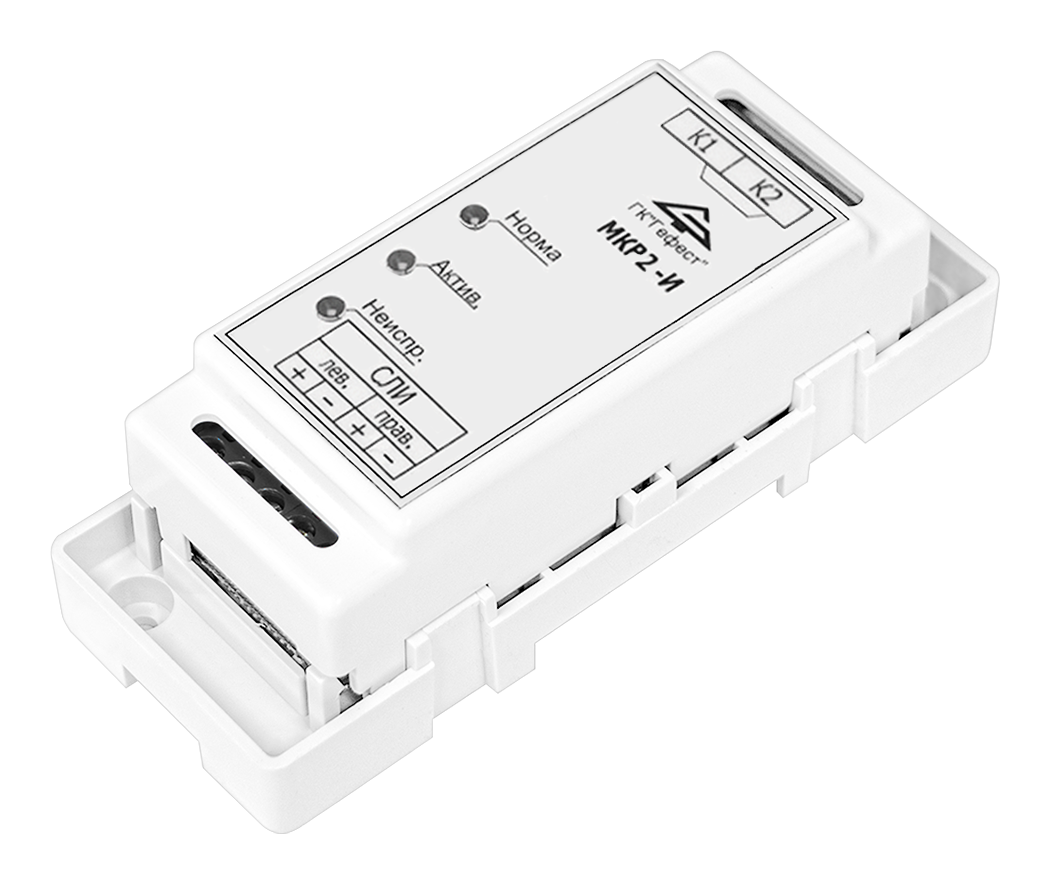

Особенности:
• количество выходов – 2 независимых (оптореле);
• автоматический контроль состояния первичной цепи оптопар;
• возможность гибкого конфигурирования логических событий для активации выходов и их начальных состояний (НО/НЗ);
• возможность установки на DIN-рейку.
Совместимость
• контроллер локальный КЛ-И;• исполнительные устройства;
• программатор адреса ПА-И.
Технические характеристики:
| Параметр | Максимальное значение |
| Напряжение питания модуля (от СЛИ) | от 19 до 27 В |
|
Токопотребление от СЛИ в дежурном режиме, не более в режиме активации |
0,2 мА 4,2 мА |
|
Допустимая нагрузка на выходы модулей: напряжение, не более ток, не более |
60 В 0,6 А |
| Средняя наработка на отказ, не менее | 60 000 ч |
| Средний срок службы, не менее | 10 лет |
|
Степень защиты оболочки |
IP41 |
| Габаритные размеры, не более | 113х41х38 мм |
| Диапазон рабочих температур | от -5 до 55 °C |
| Масса, не более |
0,2 кг |
| Габаритные размеры | 113х41х38 мм |
| Диапазон эксплуатационных температур | от - 5 до 55 °C |
| Максимальное напряжение | 60 В |
| Максимальный ток | 0,6 А |
| Масса, не более | 0,2 кг |
| Напряжение в СЛИ (модулированное по амплитуде) | от 19 до 27 В |
| Средняя наработка на отказ | 60 000 ч |
| Срок службы, не менее | 10 лет |
| Степень защиты | IP30 |
| Токопотребление от СЛИ, не более | в дежурном режиме 0,2 мА, в режиме активации 4,2 мА |
OKЛ
На рисунках ниже изображены примеры подключения к ПКТС "Олимп-И" исполнительного устройства (ИУ) с внешним питанием.
Пример 1
Возможности управления ИУ
| Применяемое устройство | Питание ИУ | ||
| =24 В | ~220 В | ~380 В | |
| УКЛСиП(С)24 |
· (возможно управление реверсивным приводом) |
– | – |
| УКЛСиП(С)220 | – |
· (ток привода не более 3А, возможно управление реверсивным приводом) |
– |
| УКЛСиП(С)220Б | – |
· (управление реверсивным приводом с электронным управлением, например, типа BLE230) |
– |
| БКП220 | – | • * | – |
| БКП380 | – | - |
• * |
| БКП380/2 | – | - |
• * |
* – допустимый ток привода определяется внешним контактором
Пример 2
Возможности управления ИУ
| Применяемое устройство | Питание ИУ | |
| ~220 В | ~380 В | |
| БКП220/Р |
• * |
– |
| БКП220/РК |
– |
|
| БКП380/Р | – | • * |
* – управление реверсивным приводом, допустимый ток привода определяется внешним контактором
Оросители "Аква-Гефест"
Количество управляемых спринклеров, обеспечивающих защиту больших объектов, может достигать нескольких тысяч. Соответственно, система контроля и управления должна обеспечивать до нескольких тысяч зон тушения с динамически формируемыми группами спринклеров. Для реализации данной функции и была разработана система «Олимп-И». На нижнем уровне зоны пожаротушения формируются программно-аппаратным способом локальным контроллером КЛ-И. На верхнем уровне зоны пожаротушения формируются и контролируются блоком контроля и управления БКУ-И.
Количество одновременно запускаемых оросителей программируется на панели БКУ-И и определяется исходя из максимального количества оросителей работу которых может обеспечить насосная станция пожаротушения.
Обычные системы пожарной автоматики специализируются на обслуживании единичных зон пожаротушения. В редких случаях требуется формирование двух, трех десятков зон. Система «Олимп-И» может обеспечивать обслуживание нескольких тысяч свободно программируемых зон тушения.
При этом система "Олимп-И" позволяет реализовать систему пожарной сигнализации, оповещения и запуска управляемого спринклерного пожаротушения.
